Korg TONEWORKS AX10G Owner's Manual

Modeling signal processor
Hide thumbs Also See for TONEWORKS AX10G:
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Owner's Manual
Manuel d'utilisation
Bedirnungshandbuch

Advertisement

Table of Contents
loading

Related Manuals for Korg TONEWORKS AX10G

Summary of Contents for Korg TONEWORKS AX10G

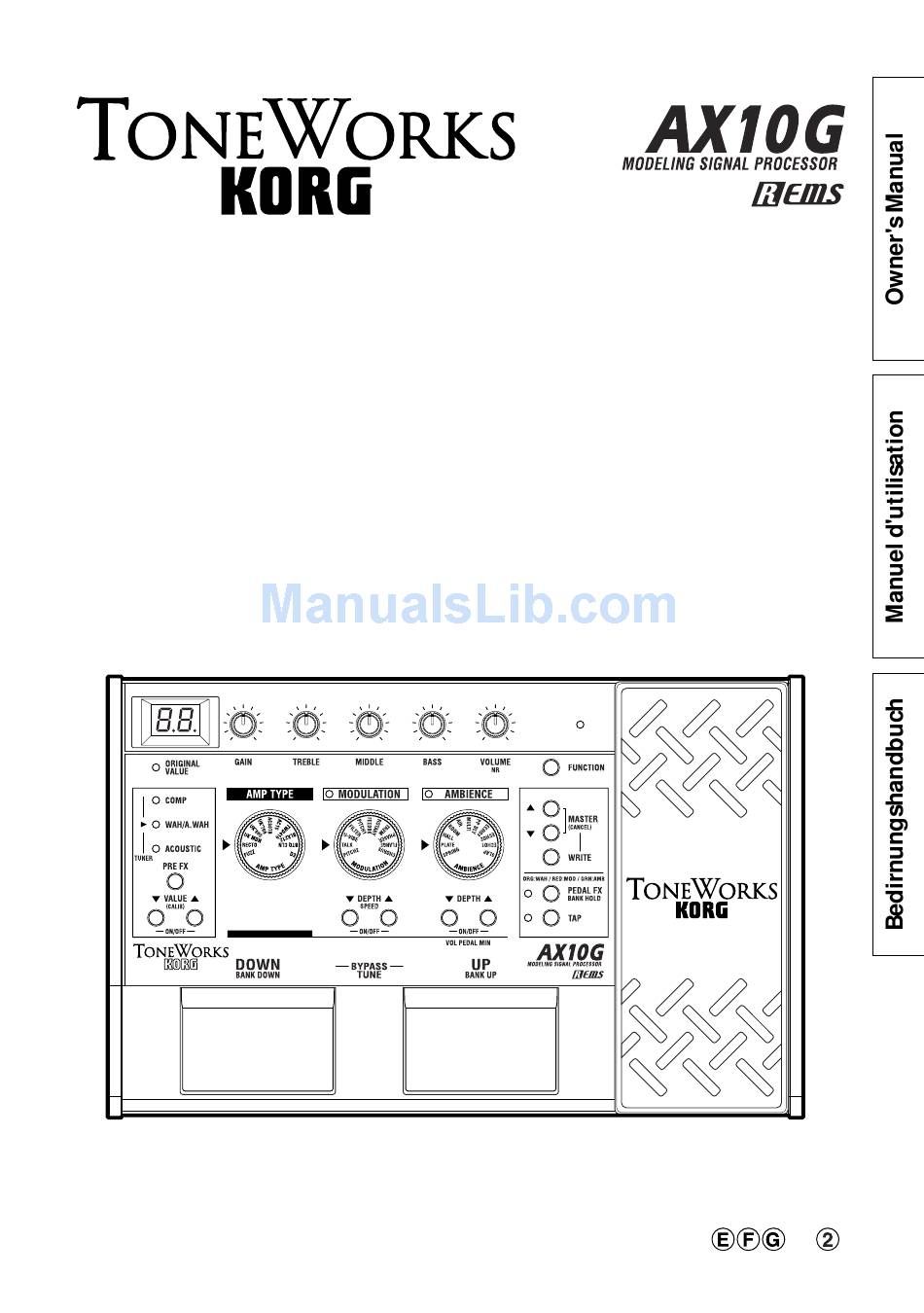

  • Page 1 Owner’s Manual Manuel d’utilisation Bedirnungshandbuch...

  • Page 3: Table Of Contents

    When you have finished reading the manual, keep it for future reference. • Korg’s “REMS” modeling technology is used to provide numerous sophisticated effects including: 3 types of pre-effects, 11 types of amp modeling, 11 types of modulation effects, and 11 types of ambience effects.

  • Page 4: Precautions

    Be careful not to let metal objects get into the equipment. If something does slip into the equipment, unplug the AC adapter from the wall outlet. Then contact your nearest Korg dealer or the store where the equipment was purchased.

  • Page 5: Quick Start

    Quick Start Before you make connections with any external devices, turn all volumes to the minimum position and turn off the power. 1. If you will be powering the AX10G with batteries, open the battery compartment located on the bottom panel, and install four AA alkaline batteries (sold separately).

  • Page 6: Parts And What They Do

    Parts and what they do Front panel Display This shows the program number and when you operate a knob or button, the value of that parameter will briefly appear in the display. • This will light when the power is on. •...

  • Page 7: Rear Panel

    FUNCTION button To edit one of the parameters printed on the front panel in blue, hold down this button and operate the corresponding knob or button. For example, you can edit the speed of the modulation effect by holding down this button and using the MODULATION DEPTH buttons.

  • Page 8: Setup

    Setup Turning the power on/off Before you turn the power on or off, you must turn down the volume of any connected devices. When using batteries: 1. To open the battery compartment, lightly press the tab located by the arrow and lift the cover up. Install four AA alkaline batteries (sold separately) observing the correct polarity and close the cover.

  • Page 9: Playing The Ax10G

    Playing the AX10G Selecting programs When you’ve finished setting up, you can select programs and try them out. The AX10G has 40 preset programs and 40 user programs. There are ten preset banks (0~9) and ten user banks (0.~9.), with four programs in each bank. User programs Preset programs Program: 1~4...

  • Page 10: Using The Expression Pedal

    Using the expression pedal You can use the expression pedal to control param- eters such as volume, wah, modulation speed, filter, pitch bend, and ambience level. The expression pedal can control the PRE FX effect WAH, a parameter of the selected MODULATION or AMBIENCE effect (11 types each), or the volume.

  • Page 11: Pre Fx

    PRE FX Use the PRE FX button to select a pre-effect, and use the VALUE buttons to adjust the amount of effect. If you have selected WAH as the PEDAL FX, you can use the expression pedal to control WAH. TYPE Explanation COMP...

  • Page 12: Ambience

    AMBIENCE Use the AMBIENCE selector to choose an ambience effect, and use the DEPTH buttons to adjust the DEPTH parameter. To adjust the delay time or reverb time, press the TAP button twice at the desired interval. If AMB is selected as the PEDAL FX, you can use the expression pedal to control the effect.

  • Page 13: Other Functions

    Other functions Calibrating (adjusting) the expression pedal If the expression pedal is not working properly, please perform the procedure described below. When calibrating the pedal, use your hand because accurate adjustments may not be possible if you use your foot to operate the pedal. 1.

  • Page 14: Main Specifications

    Main specifications Amp models: Pre effect types: 3 Effects: Modulation types: 11 Ambience types: 11 Noise Reduction: 1 Number of programs: Preset Programs: 40 (10 banks x 4 programs) User Programs: 40 (10 banks x 4 programs) Guitar Input (mono 1/4" jack) Input: Output: Line/Headphone dual-purpose output (stereo 1/4"...

  • Page 15: Introduction

    • L'AX10G utilise la technologie de modélisation “REMS” de Korg pour délivrer de nombreux effets sophistiqués dont : 3 types de pré-effets, 11 types de modélisation d'ampli, 11 types d'effets de modulation et 11 types d'effets d'am- biance.

  • Page 16: Précautions

    Veillez à ne pas laisser tomber d'objets métalliques dans le boîtier. Si cela se produisait, débranchez l'adaptateur secteur de la prise de courant et contactez votre revendeur Korg le plus proche ou le magasin où vous avez acheté l'instrument. Marque CE pour les normes européennes harmonisées La marque CE apposée sur tous les produits de notre firme fonctionnant sur secteur jusqu'au 31 décembre 1996 signifie que ces...

  • Page 17: Guide De Démarrage Rapide

    Guide de démarrage rapide Avant d'effectuer les raccordements avec un appareil extérieur quelconque, mettez toutes les commandes de volume sur leur position minimale et mettez l'AX10G hors tension. 1. Si l'AX10G doit être alimenté sur piles, ouvrez le logement des piles situé sous le panneau inférieur, et insérez quatre piles alcalines AA (vendues séparément).

  • Page 18: Nomenclature Et Fonctions

    Nomenclature et fonctions Panneau avant Écran Le numéro de programme est affiché et lorsque vous utilisez un bouton ou une touche, la valeur du paramètre correspon- dant apparaîtra brièvement sur l'afficheur. • S'allume lorsque l'appareil est sous tension. • Le point situé dans le coin inférieur droit de l'afficheur s'allumera quand vous éditerez une valeur de paramètre.

  • Page 19: Panneau Arrière

    Touche FUNCTION Pour éditer un des paramètres imprimés en bleu sur le panneau avant, maintenez cette touche enfoncée et utilisez la touche ou le bouton correspondant. Vous pouvez par exemple changer la vitesse de l'effet de modulation en maintenant cette touche enfoncée et en utilisant les touches MODULA- TION DEPTH.

  • Page 20: Configuration

    Configuration Mise sous/hors tension Avant de mettre sous ou hors tension l'appareil, vous devez baisser le volume de tous les appareils raccordés. Lors d'une alimentation sur piles : 1. Pour ouvrir le logement des piles, appuyez légèrement sur l'onglet situé près de la flèche et soulevez le couvercle.

  • Page 21: Utilisation De L'ax10G

    Utilisation de l'AX10G Sélection des programmes Une fois la configuration effectuée, vous pouvez sélectionner des programmes et les essayer. L'AX10G offre 40 programmes préréglés et 40 programmes utilisateur. Il y a dix banques de préréglages (0~9) et dix banques utilisateur (0.~9.), avec quatre programmes dans chaque banque.

  • Page 22: Utilisation De La Pédale D'expression

    5. Lorsque vous avez fini d'accorder, appuyez sur le commutateur de sélection de programme UP ou DOWN pour revenir en mode de fonctionnement normal. Calibrage de l'accordeur Lorsque vous mettez l'appareil sous tension, A moyen est réglé sur une fréquence de référence de 440 Hz. Si vous le souhaitez, vous pouvez régler (calibrer) cette hauteur de référence.

  • Page 23: Pre Fx

    PRE FX Utilisez la touche PRE FX pour sélectionner un pré-effet et utilisez les touches VALUE pour régler la quantité d'effet. Si vous avez sélectionné WAH comme PEDAL FX, vous pourrez utiliser la pédale d'expression pour contrôler WAH. TYPE Explication COMP Ce compresseur produit des niveaux consistants et du sustain.

  • Page 24: Ambience

    AMBIENCE Utilisez le commutateur de sélection AMBIENCE pour sélectionner un effet d'ambiance et les touches DEPTH pour régler le paramètre DEPTH. Pour régler le temps du Delay ou du Reverb, appuyez deux fois sur la touche TAP à l'intervalle souhaité. Si AMB est sélectionné comme PEDAL FX, vous pourrez utiliser la pédale d'expression pour contrôler l'effet.

  • Page 25: Autres Fonctions

    Autres fonctions Calibrage de la pédale d'expression Si la pédale d'expression ne fonctionne pas correctement, veuillez effectuer la procédure décrite ci-dessous. Lorsque vous calibrez la pédale utilisez votre main car un réglage précis ne sera pas possible si vous utilisez votre pied. 1.

  • Page 26: Principales Spécifications

    Principales spécifications Modèles d'ampli : Effets: Types de pré-effets: 3 Types de modulation : 11 Types d'ambiance : 11 Réduction de bruit : 1 Nombre de programmes : Programmes préréglés : 40 (10 banques x 4 programmes) Programmes utilisateur : 40 (10 banques x 4 programmes) Entrée : Entrée de guitare (Jack mono 1/4") Sortie :...

  • Page 27: Einleitung

    Einleitung Herzlichen Glückwunsch zum Kauf von AX10G - dem Modeling Signal Processor von Tone Works Korg. Bitte lesen Sie die Anleitung vor dem Gebrauch sorgfältig durch, denn sie enthält alle Informationen für langen und störungsfreien Betrieb. Legen Sie die Anleitung nach dem Durchlesen griffbereit zum Nachschlagen ab.

  • Page 28: Vorsichtsmaßregeln

    Achten Sie darauf, keine Metallobjekte in das Gerät kommen zu lassen. Falls ein Gegenstand in das Gerät eindringt, ziehen Sie das Netzteil von der Steckdose ab. Dann wenden Sie sich an Ihren Korg-Fachhändler oder an des Geschäft, in dem das Gerät gekauft wurde.

  • Page 29: Schneller Start

    Schneller Start Bevor Sie Verbindungen mit externen Geräten herstellen, stellen Sie alle Lautstärkeregler auf Minimumstellung und schalten das Gerät aus. 1. Wenn Sie den AX10G mit Batterien betreiben wollen, öffnen Sie das Batteriefach an der Unterseite und setzen vier Mignonzellen (AA, R6) ein (getrennt erhältlich). Wenn Sie den AX10G über das getrennt erhältliche Netzteil betreiben wollen, schließen Sie das Netzteil an die Buchse DC9V an der Rückseite an (das Gerät schaltet ein).

  • Page 30: Teile Und Ihre Funktionen

    Teile und ihre Funktionen Vorderseite Display Zeigt die Programmnummer, und bei Tastenbedienung erscheint der Wert des Parameters kurz im Display. • Leuchtet, wenn das Gerät eingeschaltet ist. • Der Punkt unten rechts im Display leuchtet auf, wenn Sie einen Parameterwert bearbeiten. •...

  • Page 31: Rückseite

    FUNCTION-Taste Um eines der Parameter zu bearbeiten, das auf der Vordersei- te in Blau aufgedruckt ist, halten Sie diese Taste gedrückt und drücken den entsprechenden Knopf bzw. die Taste. Sie können z.b. Geschwindigkeit usw. des Modulationseffekts durch Gedrückthalten dieser und Verwendung der Tasten MODULATION DEPTH bearbeiten.

  • Page 32: Setup

    Setup Ein- und Ausschalten Vor dem Ein- oder Ausschalten müssen Sie die Lautstärke von angeschlossenen Geräten herunterdrehen. Bei Batteriebetrieb: 1. Zum Öffnen des Batteriefachs drücken Sie den mit Pfeil markierten Zapfen leicht und heben den Deckel an. Setzen Sie vier Alkali-Mignonzellen (AA, R6) (getrennt erhältlich) unter Beachtung der richtigen Polung ein und schließen Sie die Abdeckung.

  • Page 33: Spielen Des Ax10G

    Spielen des AX10G Wählen von Programmen Wenn Sie mit dem Setup fertig sind, können Sie Programme wählen und sie ausprobieren. Der AX10G hat 40 Preset-Programme und 40 Anwenderpro- gramme. Es gibt zehn Preset-Banken (0~9) und zehn Anwender-Banken (0.~9.), mit vier Programmen in jeder Bank. Anwenderprogramme Preset-Programme Bank: 0.~9.

  • Page 34: Verwendung Des Expression-Pedals

    5. Wenn Sie mit dem Stimmen fertig sind, drücken Sie den Programmwahlschalter UP oder DOWN erneut, um zum normalen Betrieb zurückzuschalten. Einstellen der Tuner-Eichung Beim Einschalten des Geräte ist das mittlere A auf einer Bezugsfrequenz von 440 Hz eingestellt. Wenn gewünscht, können Sie diese Bezugstonhöhe einstellen (kalibrieren).

  • Page 35: Pre Fx

    PRE FX Verwenden Sie die Taste PRE FX zum Wählen eines Pre-Effekts und verwenden Sie die VALUE-Tasten zum Einstellen der Effektstärke. Wenn Sie WAH als PEDAL FX gewählt haben, können Sie das Expression-Pedal zur Steuerung von WAH verwenden. TYPE Erklärung COMP Dieser Kompressor produziert konsistente Pegel und Sustain.

  • Page 36: Ambience

    AMBIENCE Verwenden Sie den AMBIENCE-Wahlschalter zum Wählen eines Ambience-Effekts, und verwenden Sie die DEPTH-Tasten zum Einstellen des DEPTH-Parameters. Zum Einstellen der Verzögerungszeit oder Reverb-Zeit drücken Sie die TAP-Taste zweimal im gewünschten Intervall. Wenn AMB als PEDAL FX gewählt ist, können Sie das Expression-Pedal zur Steuerung des Effekts verwenden. TYPE Erklärung Slap-Delay, dessen Verzögerungszeit 1/4 des Intervalls beträgt,...

  • Page 37: Ein Programm Speichern

    Ein Programm speichern Wenn Sie einen Sound erzeugt haben, den Sie bewahren wollen, können Sie ihn zu einem der 40 Anwender-Programme (0.1~9.4) schreiben (speichern). Wenn Sie Programme umschalten oder das Gerät ausschal- ten, bevor Sie Ihr bearbeitetes Programm schreiben, gehen die von Ihnen vorgenommenen Änderungen verloren.

  • Page 38: Störungssuche

    Störungssuche Wenn der AX10G nicht erwartungsgemäß arbeitet, prüfen Sie bitte zuerst die folgenden Punkte. Wenn sich dadurch das Problem nicht beheben lässt, wenden Sie sich an Ihren Fachhändler. Gerät schaltet nicht ein. ❑ Sind Batterien eingesetzt? Beziehungsweise, ist das Netzteil an eine Netzsteckdose angeschlossen? (S.32) ❑...
  • Page 39 AX10G Program Chart Prog# PRE FX Value GAIN TREBLE MIDDLE BASS TYPE COMP UK'80S COMP BTQ CLN AC30TB UK MDN UK MDN COMP BTQ CLN AC15 COMP RECTO UK'80S ACOUSTIC COMP BTQ CLN UK'80S UK MDN COMP BTQ CLN COMP UK'70S UK'80S COMP...
  • Page 40 5-12, Shimotakaido 1-chome, Suginami-ku, Tokyo, Japan C 2003 KORG INC. Printed in China...
