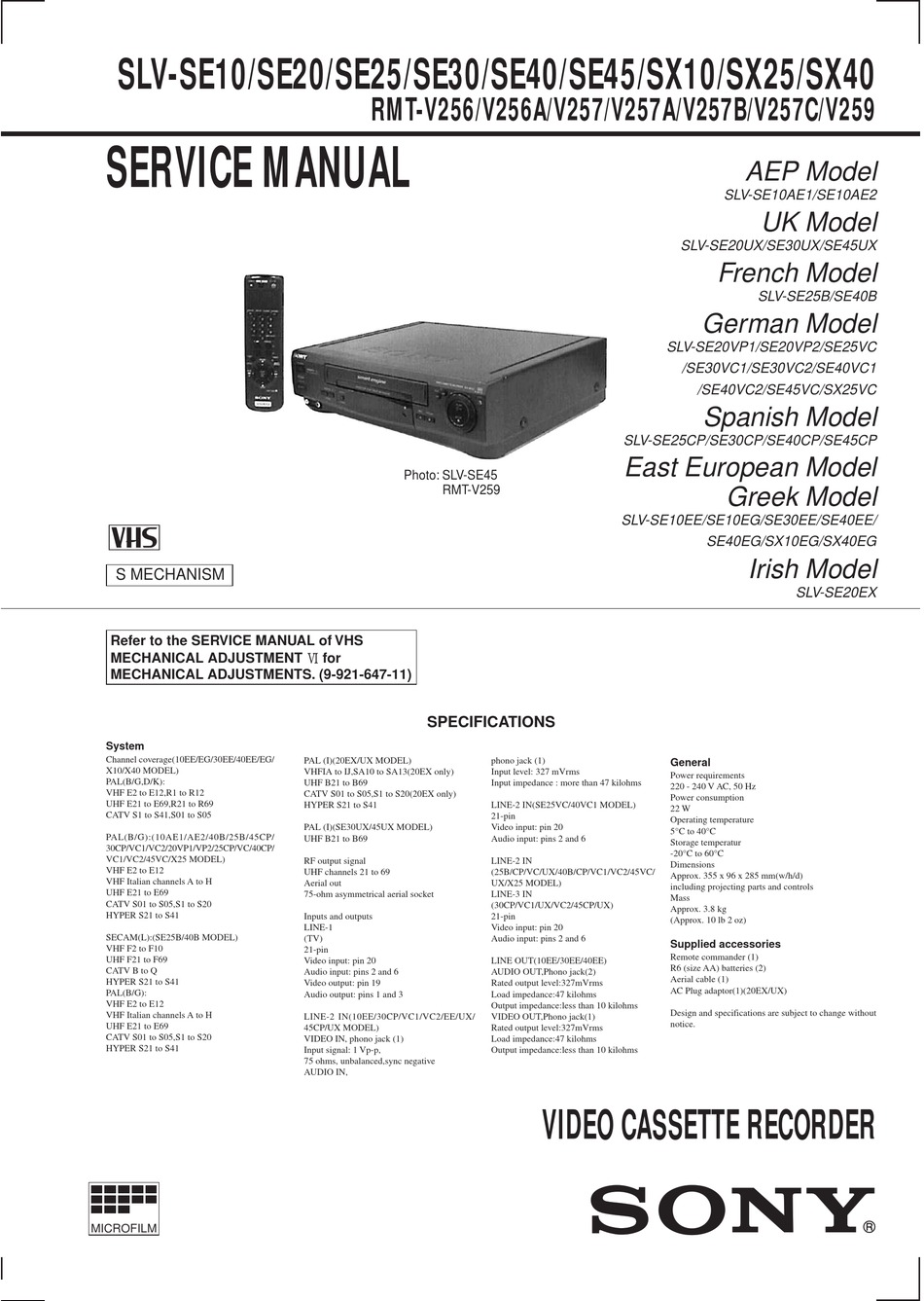

SLV-SE10/SE20/SE25/SE30/SE40/SE45/SX10/SX25/SX40
SERVICE MANUAL
j
S MECHANISM
Refer to the SERVICE MANUAL of VHS
MECHANICAL ADJUSTMENT
MECHANICAL ADJUSTMENTS. (9-921-647-11)
System
Channel coverage(10EE/EG/30EE/40EE/EG/
X10/X40 MODEL)
PAL(B/G,D/K):
VHF E2 to E12,R1 to R12
UHF E21 to E69,R21 to R69
CATV S1 to S41,S01 to S05
PAL(B/G):(10AE1/AE2/40B/25B/45CP/
30CP/VC1/VC2/20VP1/VP2/25CP/VC/40CP/
VC1/VC2/45VC/X25 MODEL)
VHF E2 to E12
VHF Italian channels A to H
UHF E21 to E69
CATV S01 to S05,S1 to S20
HYPER S21 to S41
SECAM(L):(SE25B/40B MODEL)
VHF F2 to F10
UHF F21 to F69
CATV B to Q
HYPER S21 to S41
PAL(B/G):
VHF E2 to E12
VHF Italian channels A to H
UHF E21 to E69
CATV S01 to S05,S1 to S20
HYPER S21 to S41
MICROFILM
RMT-V256/V256A/V257/V257A/V257B/V257C/V259
Photo: SLV-SE45
RMT-V259
for

SPECIFICATIONS

PAL (I)(20EX/UX MODEL)
VHFIA to IJ,SA10 to SA13(20EX only)
UHF B21 to B69
CATV S01 to S05,S1 to S20(20EX only)
HYPER S21 to S41
PAL (I)(SE30UX/45UX MODEL)
UHF B21 to B69
RF output signal
UHF channels 21 to 69
Aerial out
75-ohm asymmetrical aerial socket
Inputs and outputs
LINE-1
(TV)
21-pin
Video input: pin 20
Audio input: pins 2 and 6
Video output: pin 19
Audio output: pins 1 and 3
LINE-2 IN(10EE/30CP/VC1/VC2/EE/UX/
45CP/UX MODEL)
VIDEO IN, phono jack (1)
Input signal: 1 Vp-p,
75 ohms, unbalanced,sync negative
AUDIO IN,
SLV-SE25CP/SE30CP/SE40CP/SE45CP
East European Model
SLV-SE10EE/SE10EG/SE30EE/SE40EE/
phono jack (1)
Input level: 327 mVrms
Input impedance : more than 47 kilohms
LINE-2 IN(SE25VC/40VC1 MODEL)
21-pin
Video input: pin 20
Audio input: pins 2 and 6
LINE-2 IN
(25B/CP/VC/UX/40B/CP/VC1/VC2/45VC/
UX/X25 MODEL)
LINE-3 IN
(30CP/VC1/UX/VC2/45CP/UX)
21-pin
Video input: pin 20
Audio input: pins 2 and 6
LINE OUT(10EE/30EE/40EE)
AUDIO OUT,Phono jack(2)
Rated output level:327mVrms
Load impedance:47 kilohms
Output impedance:less than 10 kilohms
VIDEO OUT,Phono jack(1)
Rated output level:327mVrms
Load impedance:47 kilohms
Output impedance:less than 10 kilohms
VIDEO CASSETTE RECORDER
AEP Model
SLV-SE10AE1/SE10AE2
UK Model
SLV-SE20UX/SE30UX/SE45UX
French Model
SLV-SE25B/SE40B
German Model
SLV-SE20VP1/SE20VP2/SE25VC
/SE30VC1/SE30VC2/SE40VC1
/SE40VC2/SE45VC/SX25VC
Spanish Model
Greek Model
SE40EG/SX10EG/SX40EG
Irish Model
SLV-SE20EX
General
Power requirements
220 - 240 V AC, 50 Hz
Power consumption
22 W
Operating temperature
5°C to 40°C
Storage temperatur
-20°C to 60°C
Dimensions
Approx. 355 x 96 x 285 mm(w/h/d)
including projecting parts and controls
Mass
Approx. 3.8 kg
(Approx. 10 lb 2 oz)
Supplied accessories
Remote commander (1)
R6 (size AA) batteries (2)
Aerial cable (1)
AC Plug adaptor(1)(20EX/UX)
Design and specifications are subject to change without
notice.

Advertisement

loading

Summary of Contents for Sony SLV-SE10

  • Page 1: Specifications

    SLV-SE10/SE20/SE25/SE30/SE40/SE45/SX10/SX25/SX40 RMT-V256/V256A/V257/V257A/V257B/V257C/V259 SERVICE MANUAL AEP Model SLV-SE10AE1/SE10AE2 UK Model SLV-SE20UX/SE30UX/SE45UX French Model SLV-SE25B/SE40B German Model SLV-SE20VP1/SE20VP2/SE25VC /SE30VC1/SE30VC2/SE40VC1 /SE40VC2/SE45VC/SX25VC Spanish Model SLV-SE25CP/SE30CP/SE40CP/SE45CP East European Model Photo: SLV-SE45 RMT-V259 Greek Model SLV-SE10EE/SE10EG/SE30EE/SE40EE/ SE40EG/SX10EG/SX40EG Irish Model S MECHANISM SLV-SE20EX Refer to the SERVICE MANUAL of VHS MECHANICAL ADJUSTMENT MECHANICAL ADJUSTMENTS.
  • Page 2 SLV-SE10/SE20/SE25/SE30/SE40/SE45/SX10/SX25/SX40 For schematic diagram MA-338 (1/9) (REC/PB) SCHEMATIC DIAGRAM • Refer to page 4-5 for printed wiring board. — Ref. No. MA-338 Board:1,000 Series — • Refer to page 4-2 for waveforms. 2.2K:40,45,X40 1.5K:20:EX,VX/25:CP,VC/30:EXCEPT EE/X25 1K:10/20:VP1,VP2,/25B/30:EE/X10 4.7K;40,45,X40 5.6K;20/25/30/X10/X25 40,45,X40 MODEL...
  • Page 3 SLV-SE10/SE20/SE25/SE30/SE40/SE45/SX10/SX25/SX40 For schematic diagram MA-338 (2/9) (VIDEO/AUDIO) SCHEMATIC DIAGRAM • Refer to page 4-5 for printed wiring board. — Ref. No. MA-338 Board:1,000 Series — • Refer to page 4-2 for waveforms. ; 30,45 MODEL 10,30,40 :EXCEPT EE 30 :EXCEPT EE/45...
  • Page 4 SLV-SE10/SE20/SE25/SE30/SE40/SE45/SX10/SX25/SX40 For schematic diagram MA-338 (3/9) (AUDIO) SCHEMATIC DIAGRAM • Refer to page 4-5 for printed wiring board. — Ref. No. MA-338 Board:1,000 Series — (SUR) Q870 SURR CONT Q871 BIAS SURR AMP Q590,591 MUTE 10/20/30:EE/EXCEPT 40:EE,EG/X40 25/30/40:B,CP,VC1,VC2/45/X25 AUDIO 4-11...
  • Page 5 SLV-SE10/SE20/SE25/SE30/SE40/SE45/SX10/SX25/SX40 For schematic diagram MA-338 (4/9) (SERVO/SYSTEM CONTROL) SCHEMATIC DIAGRAM • Refer to page 4-5 for printed wiring board. — Ref. No. MA-338 Board:1,000 Series — • Refer to page 4-2 for waveforms. 1.5K ;45:CP,VC/40:CP,VC1/30:EE 5.6K ;30:CP,VC2/40:EG/45:UX,VC 8.2K ;25:B/40:B 3.3K ;25:VC/30:UX/40:B/45:CP/X25 33K ;10:AE2/20:VP2/30:VC2/40:VC2/X25...
  • Page 6 SLV-SE10/SE20/SE25/SE30/SE40/SE45/SX10/SX25/SX40 For schematic diagram MA-338 (5/9) (DISPLAY) SCHEMATIC DIAGRAM • Refer to page 4-5 for printed wiring board. — Ref. No. MA-338 Board:1,000 Series — • Refer to page 4-2 for waveforms. (4/9) DISPLAY 4-15 4-16 MA-338 (5/9)
  • Page 7 SLV-SE10/SE20/SE25/SE30/SE40/SE45/SX10/SX25/SX40 For schematic diagram MA-338 (6/9) (INPUT/OUTPUT) SCHEMATIC DIAGRAM • Refer to page 4-5 for printed wiring board. — Ref. No. MA-338 Board:1,000 Series — BUFFER SWITCH 10/30:EE/EXCEPT 40:EE/X10/X40 Q801 – 804 Q510 AV LINC I/O INTERFACE BUFFER Q501,502 AV CONT BUFFER...
  • Page 8 SLV-SE10/SE20/SE25/SE30/SE40/SE45/SX10/SX25/SX40 For schematic diagram MA-338 (7/9) (TUNER) SCHEMATIC DIAGRAM • Refer to page 4-5 for printed wiring board. — Ref. No. MA-338 Board:1,000 Series — EXCEPT B,EE,EG,UX,VP1,VP2 BTF-3MU604:20UX,30UX,45UX 25:B/40:B 10:EE,EG/30:EE/40:EE,EG/X10/X40 10:AE1,AE2/20:VP1,VP2/25:CP,VC/X25 10,30,40:EXCEPT EE Q751,752 10,30,40:EXCEPT EE Q750 5V REG 10:EE/30:EE/40EE...
  • Page 9 SLV-SE10/SE20/SE25/SE30/SE40/SE45/SX10/SX25/SX40 For schematic diagram MA-338 (8/9) (POWER SUPPLY) SCHEMATIC DIAGRAM • Refer to page 4-5 for printed wiring board. — Ref. No. MA-338 Board:1,000 Series — 13.6 13.6 12.9 13.6 13.7 13.7 B,CP,VC,VC1,VC2 B,CP,VC,VC1,VC2 315mA 491.315 11ES2 11.1 Q607,608 C+VCC SW -11.1...
  • Page 10: Secam Video Signal Processor

    SLV-SE10/SE20/SE25/SE30/SE40/SE45/SX10/SX25/SX40 For schematic diagram MA-338 (9/9) (SECAM VIDEO SIGNAL PROCESSOR) SCHEMATIC DIAGRAM • Refer to page 4-5 for printed wiring board. — Ref. No. MA-338 Board:1,000 Series — SECAM VIDEO SIGNAL PROCESSOR 4-23 4-24 MA-338(9/9)
  • Page 11: Dual Shattle) Printed Wiring Board And Schematic Diagram

    SLV-SE10/SE20/SE25/SE30/SE40/SE45/SX10/SX25/SX40 FI-15 (LINE-2 IN) PRINTED WIRING BOARD AND SCHEMATIC DIAGRAM DS-83 (DUAL SHATTLE) PRINTED WIRING BOARD AND SCHEMATIC DIAGRAM — Ref. No. FI-15 Board:2,000 Series — — Ref. No. DS-83 Board:3,000 Series — There are few cases that the part printed on this diagram isn’t mounted in this model.
  • Page 12: Power Block (Etxny165E1D)

    SLV-SE10/SE20/SE25/SE30/SE40/SE45/SX10/SX25/SX40 POWER BLOCK ETXNY165E1D (SWITCHING REGURATOR) PRINTED WIRING BOARD AND SCHEMATIC DIAGRAM — Ref. No. SR701 Board:9,000 Series — There are few cases that the part printed on this diagram isn’t mounted in this model. POWER BLOCK (ETXNY165E1D) 1-468-271- POWER BLOCK (ETXNY165E1D)
