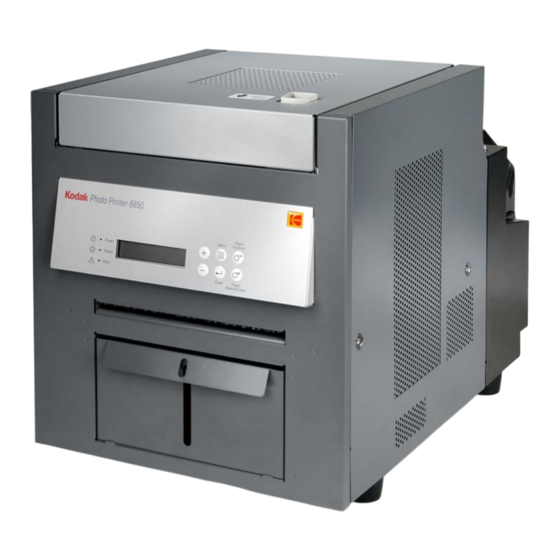

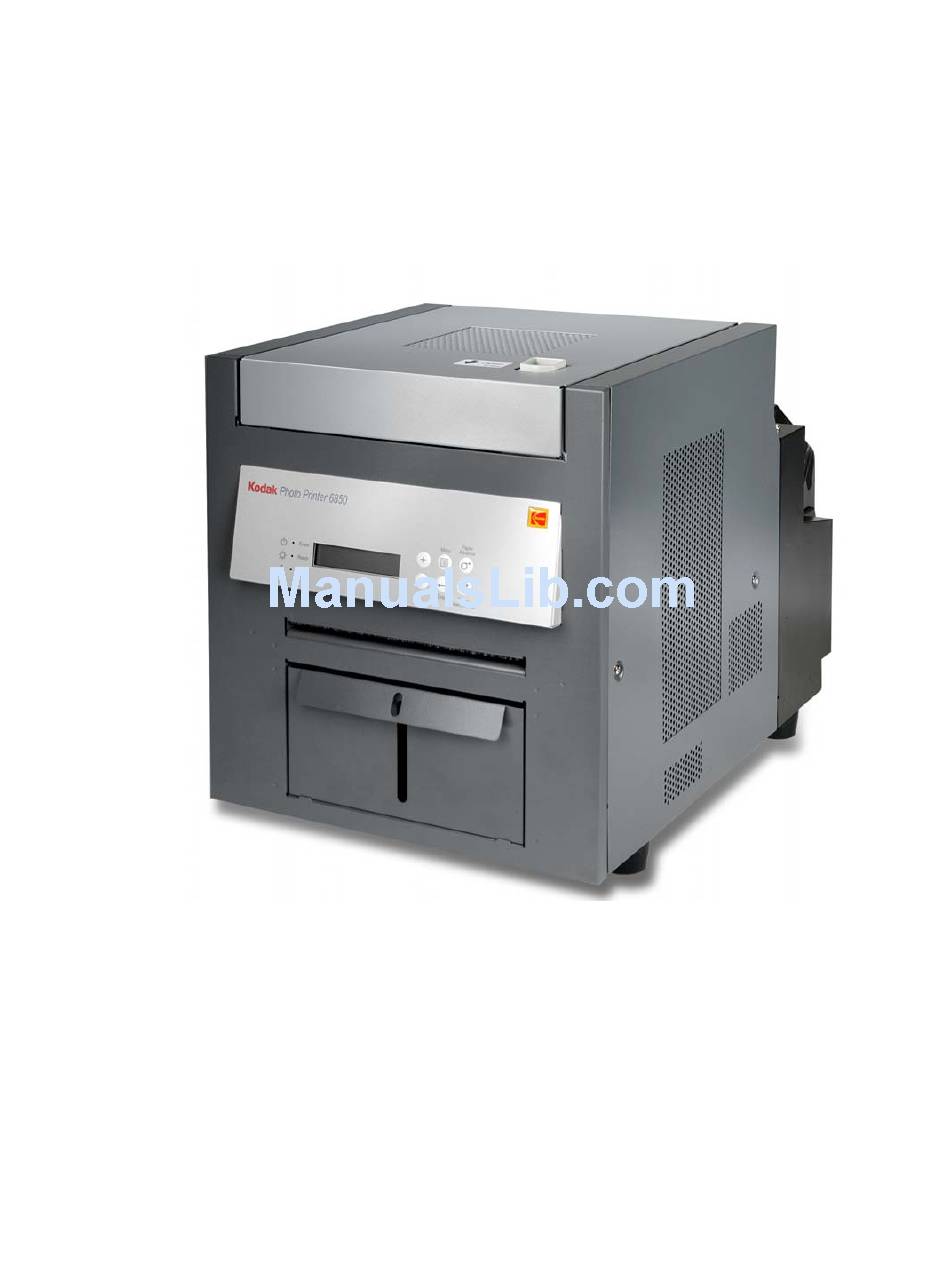

- Page 1 KODAK 6850 フォトプリンター ユーザーガイド...
- Page 2 Eastman Kodak Company 343 State Street Rochester, New York 14650 © Eastman Kodak Company, 2005 は、 Kodak Eastman Kodak Company は、米国の 登録商標です。 ENERGY STAR パーツ番号 4J0939_ja の商標です。...
- Page 3 フィルター開口部 カバーリリース 上部カバー オペレーターパネル プリント排出スロット （プリントキャッチャーは図に示されていません） 紙くずトレイ 7. USB コネクター ペーパードア データプレート （位置が異なる場合があります） シリアル番号／バーコードラベル （位置が異なる場合があります） 電源コネクター 電源スイッチ 年 月 日 2005 前面 背面 A161_3004AC...
- Page 4 プリンター内部 （リボンが取り付けられた状態） プリンター内部 （リボンが取り外された状態） サーマルヘッド ストリッパープレート クリーニングローラー、 背面側 プラテンローラー クリーニングローラー、 前面側 年 月 2005 日...
- Page 5 オペレーターパネル Kodak Photo Printer 6850 Power Ready Error 年 月 日 2005 Paper Menu Advance Enter Paper Rewind/Clear...
-
Page 7: Table Of Contents
目次 プリンターのセットアップ パッケージの内容 ...1-1 始める前に ...1-2 通気に必要なすき間の推奨値 梱包材の取り出し ...1-3 紙くずトレイの取り付け ...1-4 プリントキャッチャーの取り付け リボンの取り付け ...1-5 ケーブルの接続 ...1-7 電源ケーブルの接続 ...1-7 ケーブルの接続 ...1-8 プリンターの電源投入 ...1-8 ペーパーのセット ...1-9 テストプリントの実行 ...1-11 オンラインユーザーガイド ...1-11 プリンタードライバーソフトウェアのインストール プリンタードライバーのインストール プリンターのプロパティのカスタマイズ プリント設定のカスタマイズ プリンターとプリンタードライバーのアンインストール プリンターのキャリブレーション キャリブレーションソフトウェアのインストール キャリブレーションユーティリティの使用 キャリブレーションソフトウェアのアンインストール キャリブレーションエラーメッセージの解決 プリンターの操作 プリントの作成 ...4-1 プリントの取り扱いと保管... - Page 8 プリンターの保守 キャビネットの掃除 ... 5-1 定期保守の実行 ... 5-1 サーマルヘッドとストリッパープレートの掃除 プラテンローラーの掃除 クリーニングローラーの掃除 トラブルシューティング 考えられる問題の解決 ... 6-1 オペレーターパネルエラーメッセージの解決 紙詰まりの解消 ... 6-4 方法 1... 6-4 方法 2... 6-4 停電からの回復 ... 6-5 付録 重要なプリンター情報 必要なシステム ... A-1 プリンターの仕様 ... A-1 プリンターのサプライ ... A-2 ペーパーおよびリボン ... A-2 ペーパーとリボンの取り扱いと保管...
-
Page 9: プリンターのセットアップ
プリンターのセットアップ パッケージの内容 61_3000BC 年 月 日 2005 フォトプリンター KODAK 6850 プリンター サーマルプリンタークリーニングキット 2. KODAK 紙くずトレイ（未取り付け） プリントキャッチャー（未取り付け） （ ） 電源ケーブル（米国用 6850 中国用 ） ケーブル 6. USB （ ）ペーパーフランジ ユーザーガイドとソフトウェア 一部の国では、ユーザーガイドが印刷形式ではなく されます） 。 には、以下の品目が同梱されています。 、欧州用 、オーストラリア用 （上図には示していません。 で提供 、... -
Page 10: 始める前に
プリンターのセットアップ 始める前に 通気に必要なすき間の 推奨値 重要 フォトプリンターには複数の電源ケーブルが同梱されてい : KODAK ます。プリンターを使用する国に適した電源ケーブルを選択するよ うにしてください。 プリンターのセットアップを始める前に、次の品目を用意してください。 フォトプリントキット • KODAK プリントキット 。各プリンターに適したペーパーと 6800/6R リボンが含まれています。フォトプリントキット（別売）に ついては、付録 を参照してください ケーブル（付属） 。 • USB 重要 プリンターの重量は で、背面より前面の方が重くなってい 25 kg ます。プリンターを持ち上げたり移動したりするときは注意して ください。 キャビネットなどの狭いスペースにプリンターを設置する場合は、 通気に 必要なすき間の推奨値について次の図を参照してください。 10 mm 50 mm または フォト... -
Page 11: 梱包材の取り出し
梱包材の取り出し テープ 90˚ 年 月 日 2005 プリンターは、出荷時の損傷を防ぐために保護用インサートを使用して 梱包されています。プリンターを使用する前に、これらのインサートを 取り除きます。梱包用の箱とインサートは捨てないでください。プリン ターを輸送するときに再使用します。 上部カバーのテープをはがします。 カバーリリースを手前にスライドさせ、上部カバーを慎重に開き ます。 ° までしか開きません。 重要 カバーは、 プリンターのセットアップ... -
Page 12: 紙くずトレイの取り付け
プリンターのセットアップ 紙くずトレイの取り付け 紙くずトレイ プリントキャッチャーの取り付け プリント排出 スロット プリント キャッチャー 梱包材を取り除きます。 紙くずトレイには、プリンターがプリントをカットするときに発生する 紙くずが集められます。 図に示すように、紙くずトレイをプリンターに向けてスライドさせ • ます。 注意 プリンターの内部には、鋭利なカッターブレードが付いています。 手や物体を挿入しないでください。 重要 プリントへのごみの付着や紙詰まりを防ぐために、紙くずトレイは ペーパーを交換するたびに空にします。 プリントキャッチャーは、プリンターから排出される出来上がりのプリ ントを収集します。 図に示すように、プリント排出スロットにプリントキャッチャーを • 取り付けます。 年 月 日 2005... -
Page 13: リボンの取り付け
リボンの取り付け 90˚ ラッパー 年 月 日 2005 フォトプリントキット KODAK 6800/4R キット を用意します。これらのキットには、このプリンターに 6800/6R 適したサイズのリボンが含まれています。 フォトプリントキット （別売） については、付録 を参照してください。 プリンターにリボンを取り付ける方法 カバーリリースを手前にスライドさせ、上部カバーを慎重に開き ます。 重要 カバーは、 ° までしか開きません。 注意 通常動作時には、サーマルヘッドが非常に高温になります。 サーマルヘッドには手を触れないでください。 リボンを交換する場合は、使用済みのリボンをプリンターから取り 外します。 注： 印刷後も、画像はリボンに残ります。機密保持が必要な場合は、 適切な方法でリボンを処分してください。 リボンの端にあるプラスティックの穴に指を入れます。リボンから プラスティックカバーを取り除きます。 重要 このとき、リボンからラッパーを取り除かないでください。 プリンターのセットアップ または フォトプリント... - Page 14 プリンターのセットアップ 給紙スプール バーコード ノッチ ラグ サムホイール ラベル 巻き取りスプール 給紙スプールのバーコード側の端を右側のスプールホルダーに押 し込みます。 給紙スプールの左端を左側のスプールホルダーに押し込みます。 スプールホルダーのラグが給紙スプールのノッチに固定される まで、サムホイールを回転させます。 リボンからラベルとラッパーを取り除きます。 巻き取りスプールの右端を右側のスプールホルダーに押し込みます。 巻き取りスプールの左端を左側のスプールホルダーに押し込みます。 スプールホルダーのラグが巻き取りスプールのノッチに固定される まで、巻き取りスプールを調整します。 リボンにたるみがある場合は、給紙スプールを回してたるみを取 り除きます。 重要 リボンにたるみがあると、プリント作成時にペーパーが詰まること があります。 年 月 日 2005...
-
Page 15: ケーブルの接続
ケーブルの接続 電源ケーブルの接続 オフ 年 月 日 2005 カチッと音がするまでカバーの中央を押して、上部カバーを閉じ ます。 プリンタードライバーソフトウェアをコンピュータにインストールする 場合は、 ケーブルを接続する前にソフトウェアをインストールする必要が あります。 第 章「プリンタードライバーソフトウェアのインストール」 を参照してください 重要 ケーブルを接続する前にプリンタードライバーソフトウェアを インストールしないと、プリンターは動作しません。 プリンターには、複数の電源ケーブルが付属している場合があります。 プリンターを使用する国に適した電源ケーブルを使用するようにしてく ださい。 電源がオフ（ ）になっていることを確認します。 注意 コンセントは接地されている必要があります。接地されていないコン セントは、火災、感電、または付近の電子機器への有害な干渉の原因 になることがあります。 電源ケーブルを、 プリンター背面の電源コネクターおよび接地された 電源コンセントに接続します。 プリンターのセットアップ... -
Page 16: Usb ケーブルの接続
プリンターのセットアップ ケーブルの接続 オフ プリンターの電源投入 オフ オン 付属の ケーブルを使用してください。 電源がオフ（ ）になっていることを確認します。 ケーブルを、 プリンター背面の 2. USB の コネクターに接続します。 電源スイッチのオン側（ ）を押します。 オペレーターパネルで、オレンジ色の Power（電源）ライトと緑 色の Ready（準備完了）ライトが点灯し、プリンターが初期化さ れると「Ready」 （準備完了）というメッセージが表示されます。 プリンターの電源を切るには、電源スイッチのオフ側（ します。 コネクターとコンピュータ ）を押 年 月 日 2005... -
Page 17: ペーパーのセット
ペーパーのセット ラベル 緑のペーパーフランジ ノッチ ラグ 黒のペーパーフランジ 年 月 日 2005 フォトプリントキット KODAK 6800/4R キット を用意します。これらのキットには、このプリンター用 6800/6R のサイズのペーパーが含まれています。フォトプリントキット（別売） については、付録 を参照してください。 重要 プリントへのごみの付着や紙詰まりを防ぐために、紙くずトレイは ペーパーを交換するたびに空にします。 プリンターにペーパーをセットする方法 新しいペーパーロールからプラスティックカバーを取り除きます。 重要 ペーパーがプリンターに正しくセットされるまで、ペーパーロール からラベルを取り除かないでください。 ペーパーロールの両端にそれぞれペーパーフランジを取り付けます。 a. 緑のペーパーフランジのラグとペーパーロールの左側の ノッチを合わせます。 b. 緑のペーパーフランジをペーパーロールの左側に取り付け ます。 c. 黒のペーパーフランジをペーパーロールの右側に取り付け ます。 注： 緑のペーパーフランジのラグとペーパーロールの左側のノッチが 合っていることを確認してください。ペーパーフランジが正しく... - Page 18 プリンターのセットアップ 配置マーク ペーパーガイド ピンチローラー 赤い線 ペーパー搬送つまみ Kodak Photo Printer 6850 Paper Menu Advance Power Ready Error Enter Paper Rewind/Clear 1-10 ペーパーの端をペーパーガイドの配置マークに合わせます。 ピンチローラーの下にペーパーを挿入します。 重要 ペーパーが赤い線を越えないように挿入してください。赤い線を 越えると、紙詰まりの原因となる場合があります。 ペーパー搬送つまみを回して、ペーパーを赤い線まで送ります。 ペーパードアを注意して閉じます。 オペレーターパネルに、 「Paper Empty」 （ペーパーがありません） というメッセージが表示されます。 ［Paper Advance］ （ペーパーを送る）を押して、ペーパーを プリンターに送ります。 ペーパーが送られ、約 61 cm のペーパーがカットされて排出され...
-
Page 19: テストプリントの実行
テストプリントの実行 Kodak Photo Printer 6850 Paper Menu Advance Power Ready Error Enter Paper Rewind/Clear オンラインユーザーガイド 年 月 日 2005 テストプリントを行うことによって、プリンターが正しく設置および セットアップされていることを確認します。 ［Menu］ （メニュー）を 回押し、 「 ントモード）と表示されるまで待ちます。 ［Enter］ （実行）を押してテストプリントを開始します。 テストプリントがプリントされたら、 ［Clear］ （クリア）を押して 「 」 （準備完了）に戻ります。 Ready セットアップモードでのオペレーターパネルの使用方法については、 ページの 「セットアップモードを使用したプリンター設定の確認」 参照してください。 このユーザーガイドとクイックセットアップガイドは、プリンターに... -
Page 21: プリンタードライバーソフトウェアのインストール
プリンタードライバーソフト ウェアのインストール 年 月 日 2005 プリンタードライバーによって、オペレーティングシステムからプリン ター機能にアクセスできるようになります。 プリンタードライバーの要件は次のとおり WINDOWS 2000/XP 6850 です。 オペレーティングシステム WINDOWS 2003 Server WINDOWS 2000 Professional WINDOWS 2000 Server WINDOWS 2000 Advanced Server WINDOWS XP Home WINDOWS XP Professional プリンタードライバーでは、プリンターと通信するために有効な ポートも必要です。このプリンターは ます。 注： ご使用の装置でサポートされているプロトコルが 場合は、プリンターへのデータ通信速度が遅くなり、プリント時 間に影響する可能性があります。... -
Page 22: プリンタードライバーのインストール
プリンタードライバーソフトウェアのインストール プリンタードライバーのインストール 重要 プリンタードライバーをインストールするには管理者権限が必要 です。 注： ドライバーのインストール時に、旧バージョンの ドライバーが自動的にアンインストールされます。 プリンターに付属している CD ブラウザが自動的に起動します。自動的に起動しない場合は、 CD のルートディレクトリにある Kodak68xx.exe ファイルをダブ ルクリックしてください。 使用する言語を選択します。 ［Software］ （ソフトウェア）をクリックします。 注： ソフトウェアをインストールする前に、ソフトウェアに関する重 要な情報と更新について記載されているプリンタードライバーの ファイルをお読みください。 Readme ［Printer Driver］ （プリンタードライバー）をクリックしてインス トーラを起動します。 画面の指示に従って、プリンタードライバーをインストールします。 プリンター 6800 を ドライブに挿入します。 CD-ROM 年 月 2005 日... -
Page 23: プリンターのプロパティのカスタマイズ
プリンターのプロパティのカスタマイズ プリント設定のカスタマイズ 年 月 日 2005 プリンタードライバーソフトウェアのインストール ［ ］ （プリンターのプロパティ）ダイアログボックスに、 Printer Properties プリンターのプロパティを設定するためのオプションが表示されます。 ご使用のオペレーティングシステムに応じて、次の処理を実行し ます。 WINDOWS 2000 ［スタート］→［設定］→ ［プリンタ］をクリックします。 ご使用のプリンターモデルのプリンターアイコンを右クリックし ます。 ［プロパティ］をクリックします。 ご使用のプリンターのプリンター設定を適切に調整します。 ［ ］ （プリント設定）ダイアログボックスに、 Printing Preferences ご使用のプリンターのプリント方法を設定するためのオプションが 表示されます。 ご使用のオペレーティングシステムに応じて、次の処理を実行し ます。 WINDOWS 2000 ［スタート］→［設定］→ ［プリンタ］をクリックします。 ご使用のプリンターモデルのプリンターアイコンを右クリックし ます。 ［印刷設定］をクリックします。 ［レイアウト］タブで［詳細設定］をクリックします。 ［詳細オプション］ダイアログボックスが表示されます。... -
Page 24: プリンターとプリンタードライバーのアンインストール
プリンタードライバーソフトウェアのインストール プリンターとプリンタードライバーのアンインストール 重要 プリンターとプリンタードライバーをアンインストールするには、 管理者権限が必要です。 ご使用のオペレーティングシステムに応じて、次の処理を実行し ます。 WINDOWS 2000 ［スタート］→［設定］→ • ［プリンタ］をクリック します。 ［プリンタ］ダイアログ ボックスが表示されます。 削除するプリンターのアイコンを右クリックし、 ［削除］をクリック します。 ［はい］をクリックしてプリンターを削除します。 ［ファイル］→［サーバーのプロパティ］をクリックします。 ［ドライバー］をクリックします。 削除するプリンタードライバーを選択し、 ［削除］をクリックし ます。 ［はい］をクリックしてプリンタードライバーを削除します。 閉じるボタンをクリックします。 WINDOWS XP ［スタート］→［プリンタと • FAX］をクリックします。 ［プリンタと FAX］ダイア ログボックスが表示されます。 年 月 日 2005... -
Page 25: プリンターのキャリブレーション
プリンターのキャリブレーション キャリブレーションソフトウェアのインストール 年 月 日 2005 （キャリブレーションユーティリティ）を KODAK Calibration Utility 使用すると、 フォトプリンターで最良の色反応を実現すること KODAK ができます。プリンターキャリブレーションは、プリンターの反応を調 整して、特定のデータ入力値によって特定の色濃度を出力できるように します。プリンターが正しくキャリブレーションされていると、指定さ れた各データ値に対して正しい濃度が出力されます。 フォトプリンターには、出荷時にデフォルトのキャリブレー KODAK ション値が設定されています。このため、プリンターをキャリブレー ションしなくても、プリンターをセットアップすればすぐにプリントを 開始することができます。プリントの色を修正するには、この章の以降 の手順に従ってプリンターをキャリブレーションしてください。 プリンターに付属している CD ブラウザが自動的に起動します。自動的に起動しない場合は、 CD のルートディレクトリにある Kodak68xx.exe ファイルをダブル クリックしてください。 使用する言語を選択します。 ［Software］ （ソフトウェア）をクリックします。 注： ソフトウェアをインストールする前に、ソフトウェアに関する 重要な情報と更新について記載されているキャリブレーション ソフトウェアの ファイルをお読みください。 Readme ［Calibration Software］... -
Page 26: キャリブレーションユーティリティの使用
キャリブレーションユーティリティの使用 キャリブレーションユーティリティを使用するには、 リンターの動作について知っておく必要があります。 プリントの色バランスに問題があると感じた場合は、いつでもプリン ターをキャリブレーションしてください。また、プリンターの修理後も キャリブレーションする必要のある場合があります。 （ 簡易 ） は、 つの手順で構成されるプロセスであり、 Easy Cal （ビジュアルグレイバランス）方式でプリンターをすばや Gray Balance くキャリブレーションします。 Easy Cal ションユーティリティを起動します。 ［スタート］→［プログラム］→［KODAK Calibration Utility］ （ キャリブレーションユーティリティ）をクリックします。 KODAK 次のダイアログボックスが表示されます。 ［Easy Cal］ （簡易 ）→［Begin］ （開始）をクリックします。 次のダイアログボックスが表示されます。 フォトプ KODAK Visual を使用する前に、キャリブレー 年 月 日... - Page 27 年 月 日 2005 ［Proceed］ （続行）をクリックします。 次のダイアログボックスが表示されます。 ［ ］ （プリンターモデル）リストから、使用している Printer Model プリンターを選択します。 キャリブレーションするプリンターがリストにある場合はそれを • 選択し、手順 に進みます。 キャリブレーションするプリンターがリストにない場合は、 • 手順 に進みます。 ［Locate Export Modules Folder］ （エクスポートモジュールフォルダ の検索）をクリックします。 ファイル選択ダイアログボックスが表示されます。 C:¥WINNT¥Kodak¥Plug-Ins (Printing) フォルダを参照します。 注： エクスポートモジュールフォルダの実際のパスは、 オペレーティング システムによって異なる場合があります。 プリンターのキャリブレーション...
- Page 28 プリンターのキャリブレーション エクスポートモジュールがあるフォルダを選択してから、 ［OK］を クリックします。 ［Next］ （次へ）をクリックします。 次のダイアログボックスが表示されます。 表示されているプリンターモデルがキャリブレーションするプリ ンターであることを確認します。 表示されているプリンターモデルをキャリブレーションする場 • 合は、手順 に進みます。 表示されているものとは異なるプリンターモデルをキャリブ • レーションする場合は、手順 ［Select Printer］ （選択）をクリックします。 次のダイアログボックスが表示されます。 注： このダイアログボックスの外観は、プリンターセットアップや 選択されたメディアファイルによって異なる場合があります。 に進みます。 年 月 日 2005...
- Page 29 年 月 日 2005 ［Printer ID］ （プリンターの します。 注： 複数のプリンターがある場合は、 ［Blink to Identify］ （点滅で確認） をクリックして特定のプリンターを探します。プリンターのオペ レーターパネルの （準備完了）ライトが Ready 注： ダイアログボックスのプリンター情報を更新するには、 ［Update］ （アップデート）をクリックします。プリンターの電源を誤って 切ってしまった場合は、プリンター情報を更新する必要のある場 合があります。 ［OK］をクリックしてダイアログボックスを閉じます。 ［Next］ （次へ）をクリックします。 次のダイアログボックスが表示されます。 表示されているプリンターセットアップがキャリブレーションに 使用するプリンターセットアップであることを確認します。 表示されているプリンターセットアップが正しい場合は、 • 手順 に進みます。 表示されているものとは異なるプリンターセットアップを使用 • する場合は、手順 に進みます。 プリンターのキャリブレーション ）リストから、プリンター を選択...
- Page 30 プリンターのキャリブレーション ［Change Setup］ （変更）をクリックします。 次のダイアログボックスが表示されます。 注： このダイアログボックスの外観は、プリンターエクスポート モジュールによって異なる場合があります。 ［Select］ （選択）をクリックして、プリンターのメディアファイル を変更します。 ファイル選択ダイアログボックスが表示されます。 メディアファイルを選択してから［OK］をクリックします。 ［OK］をクリックしてダイアログボックスを閉じます。 ［Next］ （次へ）をクリックします。 次のダイアログボックスが表示されます。 年 月 日 2005...
- Page 31 年 月 日 2005 ［ ］ （プリンター）および［ Printer 設定）の各情報が正しいことを確認します。 情報が正しくない場合やメディアファイルが複数ある場合は、 • ［Back］ （戻る）をクリックして手順 情報が正しい場合は、 ［Next］ （次へ）をクリックしてデフォル • トの表をプリンターに送信します。 注： 以前の表は上書きされます。 次のダイアログボックスが表示されます。 ［Printer Status］ （プリンターのステータス）をクリックして、 プリンターに関する詳細情報を参照します。 次のダイアログボックスが表示されます。 プリンターのキャリブレーション ］ （プリンターの Printer Setup に戻ります。...
- Page 32 プリンターのキャリブレーション 注： ［Printer Status］ （プリンターのステータス）ダイアログボックス の情報を更新するには、 ［Update］ （アップデート）をクリックし ます。プリンターの電源を誤って切ってしまった場合は、プリン ター情報を更新する必要のある場合があります。 ［OK］をクリックしてダイアログボックスを閉じます。 ［Print］ （プリント）をクリックします。 情報が処理され、キャリブレーションテストプリントが指定され たプリンターでプリントされます。処理には数分かかる場合があ ります。次のダイアログボックスが表示されます。 テストプリントで最も無色に近い（色の量が最も少ない）クラス ターを確認します。 ［ ］ （クラスターの番号）ボックスにクラスターの Cluster Number 番号を入力します（ ～ ［Done］ （完了）をクリックします。 プリンターキャリブレーションが開始されます。キャリブレー ションが完了すると、次のダイアログボックスが表示されます。 ［Quit］ （終了）をクリックして、キャリブレーションユーティリ ティを終了します。以上の手順で、プリンターはキャリブレー ションされました。 の範囲） 。 年 月 2005 日...
-
Page 33: キャリブレーションソフトウェアのアンインストール
ペーパー特性を特定する ためのメディアファイルが 見つからないか、壊れてい ます） 年 月 日 2005 コンピュータからキャリブレーションソフトウェアを削除する方法には 通りあります。 ［スタート］→［プログラム］→［KODAK Calibration Utility］ • （ キャリブレーションユーティリティ） → KODAK ［Uninstall KODAK Calibration Utility］ ユーティリティのアンインストール）をクリックして指示に従い、 ソフトウェアをアンインストールします。 ［スタート］→［設定］→［コントロール パネル］→［プログラムの • 追加と削除］→［Uninstall KODAK Calibration Utility］ キャリブレーションユーティリティのアンインストール）を クリックして指示に従い、ソフトウェアを削除します。 次の表を参照して、プリンターのキャリブレーション処理中に表示され るエラーを解決します。問題が解決しない場合は、 担当者に連絡してください。 解決方法 プリンターケーブルがしっかりと接続 • されていることを確認してください。... - Page 34 プリンターのキャリブレーション エラーメッセージ 説明または原因 The selected file will not プリンターに適さないメディア work with this printer. ファイルが選択されました。 Please choose another （選択されたファイルはこ のプリンターでは動作しま せん。別のファイルを選択 してください） Cannot load DLLs. キャリブレーションソフトウェア Insufficient memory で必要なすべての （ をロードできません。 するためのメモリが不足してい メモリが不足しています） ます。 Cannot load the file キャリブレーションソフトウェア SDKColorMatch.dll . で必要なファイルが見つからない...
- Page 35 ページの「キャリブレーションソ フトウェアのアンインストール」および ページの「キャリブレーションソフ トウェアのインストール」を参照） 。 キャリブレーションソフトウェアを • 終了して、プリンターをキャリブレー ションし直してください。 キャリブレーションソフトウェアを • いったんアンインストールしてから再 インストールしてください（ ジの「キャリブレーションソフトウェ アのアンインストール」および ページの「キャリブレーションソフト ウェアのインストール」を参照） 。 の サイトでキャリブレー • KODAK ションソフトウェアのアップデート版 がないかどうかを確認してください。 キャリブレーションソフトウェアを • の 終了してください。 プリンターケーブルがしっかりと接続 • されていることを確認してください。 プリンターの電源が入っており、オペ • レーターパネルの Ready ライトが点灯していることを確認して ください。 キャリブレーションソフトウェアを実 • 行して、プリンターを選択し直してく...
- Page 36 プリンターのキャリブレーション エラーメッセージ 説明または原因 The printer is not ready プリンターでキャリブレーション （プリンターの準備ができ の準備が完了していません。 ていません） The printer is busy プリンターでキャリブレーション （プリンターは使用中です） の準備が完了していません。 The ribbon is advancing プリンターでキャリブレーション （リボンが送られています） の準備が完了していません。 The operator panel is in プリンターでキャリブレーション （オペレーターパネル の準備が完了していません。 は使用中です） The printer is initializing プリンターでキャリブレーション （プリンターは初期化中...
- Page 37 USB communication error ソフトウェアがプリンターと通信 （ 通信エラーです） できません。 年 月 日 2005 プリンターのキャリブレーション 解決方法 紙詰まりを解消してください （ ページの「紙詰まりの解消」を 参照） 。 カチッと音がするまでカバー中央を押 して、上部カバーを閉じてください。 次の情報をご用意の上、 KODAK サービス担当者に連絡してください。 エラーコード番号 • プリンターモデル番号とシリアル番号 • （プリンターのデータプレートに記載） 次の情報をご用意の上、 KODAK サービス担当者に連絡してください。 エラーコード番号 • プリンターモデル番号とシリアル番号 • （プリンターのデータプレートに記載） ケーブル接続を確認してください。 • USB ケーブルを交換してください。...
-
Page 39: プリンターの操作
プリンターの操作 プリントの作成 プリントの取り扱いと保管 オペレーターパネルのライトについて ライト 色 Power オレンジ （電源） Ready 緑 （準備完了） Error 赤 （エラー） 年 月 日 2005 プリントは、フォトプリントソフトウェアアプリケーションを使用して 作成します。アプリケーション固有のプリント情報については、ソフト ウェアアプリケーションのユーザーズガイドまたはオンラインヘルプ を参照してください。 プリントを最高の状態で保つための注意事項 手が汚れていないこと、食物、油、グリースが付いていないこと • を確認してください。 プリントは、化学物質の発生しない、涼しく乾燥した場所に保管 • してください。 プリントを長期間保管する場合は、温度が • に保管してください。 プリントは、相対湿度が • プリントは、強い光源にさらさないようにします。特に、紫外線 • 放射の大きい蛍光燈や日光には当てないでください。 プリントは、ビニール（ポリ塩化ビニール、 • や可塑剤を含むプラスティックには接触させないようにしてくだ... -
Page 40: セットアップモードを使用したプリンター設定の確認
Test Print Mode 実行 （テストプリント モード） ペーパー残量の （残量） Remain チェック XXX/YYY オペレーターパネルを使用して、セットアップモードのプリンター設定 を確認します。 プリンター設定が ここに表示されます。 Kodak Photo Printer 6850 Power Ready Error ［Menu］ （メニュー）を押してセットアップモードに入ります。 ［Menu］ （メニュー）を繰り返し押すと、プリンター設定が スクロールします。 ［+］／［–］を押すと、選択肢がスクロールします。 操作を開始したり変更を確定するには、 ［Enter］ （実行） を押します。 セットアップモードを終了するには［Clear］ （クリア）を押します。 ［Menu］ （メニュー）を繰り返し押すと、プリンター設定が次の順序で スクロールします。 必要な操作 なし。プリンターの電源が入っており、プリントの準備が 完了しています。... - Page 41 プリンター設定 オペレーターパネルの 表示 リボン残量の DonorRemain チェック （残量） = XX[%] プリンターの （プリント Printed プリント合計 済み） = XXXXX 枚数のチェック Main Firm プリンターファー ムウェアバー （メインファーム） ジョンのチェック DSP Firm 画像処理ファーム ウェアバージョン （ ファーム） のチェック 年 月 日 2005 必要な操作 なし。 は、セットされているリボンのうち、 XX[%] プリントに使用できる残りのパーセント値を表します。 なし。 は、プリンターが製造されてから現在までに...
-
Page 43: プリンターの保守
日 2005 プリンターの高パフォーマンスと高品質のプリントを実現するには、 プリンターとその環境を汚れやほこりから保護する必要があります。 外部キャビネットとフィルター開口部を定期的に掃除してほこりを 落とし、プリンターにごみが入らないようにします。 注意 研磨剤や刺激の強い液体洗剤は使わないでください。プリンター 内部に異物を落としたり液体をこぼしたりしないでください。 火災や感電の原因になります。異物がプリンターに入った場合は、 ただちにプリンターの電源を切って電源コードを抜き、 サービス担当者に連絡してください。 糸くずの出ない布を湿らせて、外部キャビネット、プリントキャッ チャー、および紙くずトレイを拭きます。 掃除機でフィルター開口部のほこりを吸い取ります。 高品質のプリントを維持する方法 サーマルプリンタークリーニングキットに含まれている 1. KODAK アルコールパッドを使用して、ストリッパープレート、プラテン ローラー、およびクリーニングローラーを サーマルヘッドは、 KODAK きにのみ掃除し、 毎月は掃除しないでください。 注： プリンターにペーパーまたはリボンがセットされている場合は、 保守作業を行う前に取り出します。 注意 アルコールは可燃性の液体です。目の炎症や皮膚の乾燥の原因となる 恐れがあります。長時間または繰り返し皮膚と接触させることに よって、乾燥、ひび割れ、炎症などを引き起こす場合があります。 アルコールパッドを使用して保守作業を行った後は、手を石けんで よく洗ってください。詳細については、化学物質安全データシート （ ： MDSD Material Safety Data Sheet KODAK か月に... -
Page 44: サーマルヘッドとストリッパープレートの掃除
プリンターの保守 サーマルヘッドとスト リッパープレートの掃除 90˚ サーマルヘッド ストリッパー プレート 健康、安全、および環境保護に関する情報については、米国にお住まいの お客様は、 にお電話ください。米国以外の国にお住まいの 585-722-5151 お客様は、 各国の のサービス担当者にお問い合わせください。 KODAK 注意 ガラスの棒状のサーマルヘッドは、指紋が付着すると損傷する場合が あります。素手または指でサーマルヘッドに触らないでください。 電源がオフ（ ）になっていることを確認します。 カバーリリースを手前にスライドさせ、上部カバーを慎重に開き ます。 ° までしか開きません。 重要 カバーは、 注意 通常動作時には、 サーマルヘッドが非常に高温になります。 上部カバー を開いた後、約 分間待ってからヘッドの掃除を始めてください。 パッケージからアルコールパッドを取り出し、 サーマルヘッドの端 から端まで、同じ方向に向けてパッドで拭きます。サーマルヘッド は次の要領で掃除してください。 力を均一に入れて拭きます。 – サーマルプリントヘッドを –... -
Page 45: プラテンローラーの掃除
プラテンローラーの掃除 プラテンローラー クリーニングローラーの 掃除 背面クリーニングローラー 年 月 日 2005 パッケージからアルコールパッドを取り出し、 プラテンローラーの ゴム部分をパッドで拭きます。 ローラーを回転させ、表面全体を拭きます。 アルコールを完全に乾かしてから（約 ます。 プリントへの汚れの付着を防ぎ、プリンターの動作を正常に保つために、 クリーニングローラーは常にきれいにしておく必要があります。 重要 プリンターには つのクリーニングローラーがあります。この ローラーは入れ替えることができません。ローラーが誤って置き換わ らないように、 つずつ掃除するようにしてください。 黒いつまみを引き上げて、背面側のクリーニングローラーを取り外 します。 パッケージからアルコールパッドを取り出し、 ローラーのゴム部分 をパッドで拭きます。 背面側のクリーニングローラーをプリンターに再び取り付けます。 ローラーがカチッと音をたてて固定されるまで、黒いつまみを押し ます。 注意 前面側のローラー部分の内部には、鋭利なカッターブレードが付いて います。手や物体を挿入しないでください。 プリンターの保守 分） 、プリントを再開し つの... - Page 46 プリンターの保守 前面クリーニングローラー 手順 ～ を繰り返して、前面側のクリーニングローラーを取り外 して掃除してから、再び取り付けます。 カチッと音がするまでカバーの中央を押して、上部カバーを閉じ ます。 アルコールを完全に乾かしてから（約 ます。 分） 、プリントを再開し 年 月 日 2005...
-
Page 47: トラブルシューティング
ファイルまたはプリントの ［ • オプションを調整する必要 ［ があります。 使用します（すべてのフォトプリントア プリケーションにあるとは限りません） 。 画像サイズをペーパーサイズに合わせて • 調整します。 プリントの向きの設定がピクチャーの向 • きに合っていることを確認します。 詳しくは、フォトプリントアプリケー • ションのオンラインヘルプを参照してく ださい。 注： プリンター解像度に合わせて画像解 ページの「紙詰まりの解消」を参照） 。 ページの「サーマルヘッドとストリッ KODAK ページの「クリーニングローラーの ］ （ページに合わせる）や Fit to Page ］ （クリップ）などのオプションを Clip 像度（ ）を調整する必要はありま せん。プリンタードライバーによって、 画像がプリンター解像度に合わせて自 動的に拡大／縮小されます。 の... -
Page 48: オペレーターパネルエラーメッセージの解決
トラブルシューティング 問題 大量のプリントを作成した 後で、 （プリンターではなく） コンピュータでメモリー不足 エラーが発生する オペレーターパネルエラーメッセージの解決 Kodak Photo Printer 6850 Paper Menu Advance Power Ready Error Enter Paper Rewind/Clear エラーメッセージ 説明または原因 Paper Empty ペーパーがなくなったか、セットされ （ペーパーが ていません。 ありません） Ribbon Empty リボンがなくなったか、セットされて （リボンがありません） いません。 Paper Jam プリンターまたはペーパーパス内に （紙詰まり） ペーパーが詰まっています。 Cover Open 上部カバーが開いているか、ラッチが... - Page 49 エラーメッセージ 説明または原因 Mecha Error プリンターに機械的な問題があります。 次の情報をご用意の上、 （機械的エラー） Control Error プリンターにシステム制御の問題が （制御エラー） あります。 （温度 プリンターの温度センサーに問題が TempSensErr センサーエラー） あります。 Sensor Error プリンターのセンサーに問題があり （センサーエラー） ます。 年 月 日 2005 トラブルシューティング 解決方法 KODAK サービス担当者に連絡してください。 エラーコード番号（ ） • プリンターモデル番号とシリアル • 番号（プリンターのデータプレート に記載） の...
-
Page 50: 紙詰まりの解消
トラブルシューティング 紙詰まりの解消 方法 Kodak Photo Printer 6850 Paper Menu Advance Power Ready Error Enter Paper Rewind/Clear Kodak Photo Printer 6850 Paper Menu Advance Power Ready Error Enter Paper Rewind/Clear 方法 オペレーターパネルに「 Paper Jam 表示された場合は、次の 通りの方法で紙詰まりを取り除くことができ ます。 「 」 （ペーパーがありません）というメッセージが Paper Empty 表示されるまで、... -
Page 51: 停電からの回復
Kodak Photo Printer 6850 Paper Menu Advance Power Ready Error Enter Paper Rewind/Clear 停電からの回復 年 月 日 2005 上部カバーを閉じ、プリンターの電源を入れます。 ［Paper Rewind］ （ペーパー巻き戻し）を押して、ペーパーをプリン ターに巻き戻します。 オペレーターパネルに「Paper Jam」 （紙詰まり）というメッセー ジが繰り返し表示される場合は、もう一度［Paper Rewind］ （ペー パー巻き戻し）を押します。 上部カバーを開き、リボンをセットし直します（ 「リボンの取り付け」を参照） 。 カバーを閉めます。 ペーパーを取り付け直してください（ セット」を参照） 。 注： オペレーターパネルに「 Paper Jam ジが繰り返し表示される場合に、ペーパーロールの終端に達して... -
Page 53: 必要なシステム
～ ～ ～ 132 V / 48 62 Hz ～ ～ 264 V / 48 62 Hz ワット フォトプリンター ： 6850 インチ （ ） × 102x152 mm インチ （ ） 、枠あり × 152x204 mm インチ （ ） 、枠なし × 152x204 mm インチ... -
Page 54: プリンターのサプライ
重要なプリンター情報 プリンターのサプライ ペーパーおよびリボン ペーパーとリボンの 取り扱いと保管 各フォトプリントキットには、ご使用のプリンターモデルに適したメ ディアセット（ロールフィードペーパーとリボン）が含まれています。 フォトプリントキットは別売です。 重要 鮮明な画像をプリントするには、ペーパーとリボンを同時に交換し てください。 フォトプリントキット KODAK 6800 / 4R 保管仕様 相対湿度 容量 リボン ペーパーおよびリボンの幅 リボンパッチの長さ フォトプリントキット KODAK 6800 / 6R 保管仕様 相対湿度 容量 プリントを ペーパーおよびリボン プリントを ペーパーおよびリボン ペーパーおよびリボンの幅 リボンパッチの長さ 表に示した枚数をプリント可能なペーパーロールとリボン。 （ ）と インチ（... -
Page 55: サーマルプリンタークリーニングキット
172-1117 内容 個別包装されたアルコールパッド（ 注意 アルコールは可燃性の液体です。目の炎症や皮膚の乾燥の原因となる 恐れがあります。アルコールパッドを使用して保守作業を行った後は、 手を石けんでよく洗ってください。 プリンターにペーパーとリボンを取り付けたまま輸送しないでくだ さい。ペーパーやリボンが付いていると、輸送中にプリンターが損傷 することがあります。ペーパーとリボンはプリンターとは別に輸送し てください。 プリンターからペーパーとリボンを取り外します。 梱包材を元のように取り付けます（ プリンターが最初に梱包されていた箱に入れます。箱に入っている 梱包／開梱説明書を参照してください。 は、 Eastman Kodak Company ENERGY STAR 本製品は、省電力に関する ENERGY STAR ます。 プリンターのヘルプは、次のソースから入手できます。 このマニュアルの第 章「トラブルシューティング」 • のサービス担当者 • KODAK 重要なプリンター情報 サーマルプリンターク KODAK ページを参照）。プリンターには つ付属しています。 枚） ページを参照） 。... -
Page 57: 付録 B: 安全性と規制に関する情報
電源ケーブルは、引っ張ったりつまずいたりすることのないように • 配置します。 電源ケーブルは、高温の面に接しないようにします。 • コンセントは接地されている必要があります。接地されていない • コンセントは、火災、感電、または付近の電子機器への有害な干渉 の原因になることがあります。 プリンターに付属している電源ケーブルだけを使用します。 • 損傷した電源ケーブルを使用してプリンターを動作させないでくだ • さい。 プリンターを掃除するとき、またはプリンターを使用しないときは、 • 必ず電源ケーブルをプリンターから外します。 プリンターを落下または損傷させた場合は、使用する前に資格を • 持つサービス担当者に検査を依頼します。 プリンターキャビネット上のフィルター開口部はふさがないでくだ • さい。 プリンターを湿気や水にさらさないでください。 • プリンター内部に異物を落としたり液体をこぼしたりしないでくだ • さい。火災や感電の原因になります。 通常動作時には、サーマルヘッドが非常に高温になります。サーマ • ルヘッドには手を触れないでください。 サーマルヘッドおよびその他のプリンター内部のコンポーネントの • 掃除には、アルコールパッドを使用します。健康、安全、および 環境保護に関する情報については、米国にお住まいのお客様は、 にお電話ください。米国以外の国にお住まいのお客様 585-722-5151 は、各国の のサービス担当者にお問い合わせください。 KODAK... -
Page 58: 安全ラベル
安全性と規制に関する情報 安全ラベル 表面が熱くなっているので注意してください。 カバーを閉じるときは、火傷しないように注意してください。 表面が熱くなっているので注意してください。 通常動作時には、サーマルヘッドが非常に高温になります。 サーマルヘッドには手を触れないでください。 P/N 2J5452 1641132183 鋭利なエッジに注意してください。 プリンターの金属製エッジで手を切る危険があります。 鋭利なカッターブレードに注意してください。 プリンターの内部には、鋭利なカッターブレードが付いています。 手や物体を 挿入しないでください。 このラベルは、紙くずトレイの後ろに貼られています。 プリンターに貼付されている重要な安全上の注意事項をよく読んでく ださい。 P/N 2J5451 1641132182 P/N 2J5439 1641132233 年 月 日 2005... -
Page 59: 規制と安全規則への適合
規制と安全規則への適合 安全性 電磁環境適合性（ ） 年 月 日 2005 適合規格： 第 版 UL 60950 - CAN/CSA C22.2 第 版 No. 60950 EN 60950-1 IEC 60950 ノルウェーの 向け電源システム（相間電圧 注： この装置は、 規則パート デバイスの規格に適合することが実証されています。これらの規 格は、この装置が商工業地域で使用される場合の電波障害防止を 目的としています。この装置は、無線周波エネルギーを生成および 使用し、放射する可能性があります。このため、取扱説明書に従っ て正しく設置および使用されない場合は、無線通信に影響を与える ことがあります。この装置を住宅地域で使用した場合、電波障害が 発生する可能性があります。このような場合は、ユーザーの責任で 障害を解消する必要があります。 指令 の要件は、 次の規格に準拠することで満たされて 89/336/EEC います。... -
Page 60: ノイズエミッション
安全性と規制に関する情報 ノイズエミッション 廃棄 オペレータ位置でのノイズエミッション値は、 で規定されている指定平均値 * JIS Z8731 この製品の回路基板のハンダ付け部分には、少量の鉛が含まれています。 環境への配慮として、鉛の廃棄は法律で規制されている場合があります。 廃棄およびリサイクル情報については、お住まいの地域の官公庁まで お問い合わせください。米国にお住まいの場合は、 （ ）までお問い合わせください。 Alliance http://www.eiae.org 欧州連合加盟国内では、このマークが付いている製品 の最終ユーザーは、適切な回収・リサイクル施設に持ち 込んで製品を廃棄する必要があります。製品の回収につ いての詳細は、お住まいの地域の 当者に問い合わせるか、 で確認してください。 （ ）以下です。 70 dB Electronics Industry のサービス担 KODAK www.kodak.com/go/recycle 年 月 日 2005... -
Page 61: 索引
索引 サーマルプリンタークリーニング KODAK キット フォトプリントキット KODAK ［ ］ （ペーパーを送る） Paper Advance オペレーターパネル 1-10 （準備完了）メッセージ、 Ready オペレーターパネル ケーブルの接続 あ アンインストール キャリブレーションソフトウェア プリンタードライバー 安全性 警告ラベル 適合 ヒント い インストール キャリブレーションソフトウェア プリンタードライバー え エラーメッセージ オペレーターパネル キャリブレーション 年 月 日 2005 お オペレーターパネル ［... - Page 62 こ 梱包材の除去 さ サーマルヘッドの掃除 サプライの追加発注 サプライの発注 サプライ、プリンター サポート し 湿度 プリンター仕様 ペーパーおよびリボンの仕様 出力トレイ 「プリントキャッチャー」を参照 仕様 プリンター ペーパーおよびリボン す スイッチ、電源 ストリッパープレートの掃除 せ 接続、ケーブル セット ペーパー リボン セットアップモード そ 掃除 キャビネット クリーニングローラー サーマルヘッド ストリッパープレート プラテンローラー 装填 ペーパー ソフトウェア アンインストール キャリブレーションソフトウェア プリンタードライバー インストール キャリブレーションソフトウェア...
- Page 63 プリンターの輸送 プリント 作成 テストプリント 取り扱いと保管 プリントの作成 プリントキャッチャー へ ペーパー 仕様 セット 追加発注 取り扱いと保管 ペーパー残量のチェック ほ 保管 プリント リボン 保守 サーマルプリンタークリーニング KODAK キット キャビネット クリーニングローラー サーマルヘッド ストリッパープレート プラテンローラー 年 月 日 2005 む 無線周波妨害 も 問題 ら ラベル、安全性 り リサイクル リボン...
