TOTALINE Easy 1H/1C Operating Manual

Non-programmable p320 series thermostat
Hide thumbs Also See for Easy 1H/1C:
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

See also: Operating Manual

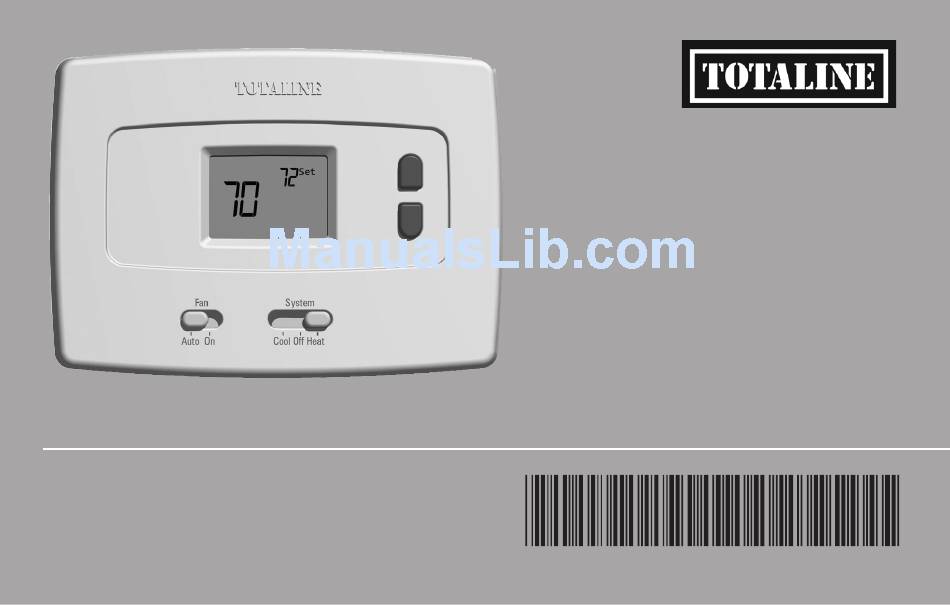

Totaline
®
Non-Programmable P320 Series Thermostat
570-209
Easy 1H/1C and 2H/1C
Operating
Manual
69-2259EFS-01
®

Advertisement

Table of Contents
loading

Related Manuals for TOTALINE Easy 1H/1C

Summary of Contents for TOTALINE Easy 1H/1C

  • Page 1: Operating Manual

    ® Operating Manual Totaline Easy 1H/1C and 2H/1C ® Non-Programmable P320 Series Thermostat 570-209 69-2259EFS-01...
  • Page 2 M27905 CAUTION: EQUIPMENT DAMAGE HAZARD. To prevent possible compressor damage, do not operate cooling system when outdoor temperature is below 50°F (10°C). Need Help? Visit www.Totaline.com. Read and save these instructions. ® U.S. Registered Trademark. Patents pending. All rights reserved.

  • Page 3: Table Of Contents

    P320 Series Table of contents About your new thermostat Appendices Quick reference to controls ....... 2 Battery replacement ........8 Quick reference to display ......3 Troubleshooting ......... 9 Customer assistance ....... 11 Thermostat Operation Accessories ..........11 System switch (Heat/Cool) ......4 Warranty ...........

  • Page 4: Quick Reference To Controls

    Operating Manual Quick reference to controls Digital display screen Temperature adjustment (see page 6) System switch (see page 4) • Cool: Cooling system control. • Off: All systems off. • Heat: Heating system control. • Em Heat: Emergency & Auxiliary M27905 Heat control.

  • Page 5: Quick Reference To Display

    P320 Series Quick reference to display screen Current temperature Temperature setting Low battery warning If “Heat ” or “Cool ” (see page 8) is flashing, compressor protection is engaged (see page 7). M27906 System Status • Cool : Cooling system is on. • Heat : Heating system is on.

  • Page 6: System Switch (Heat/Cool)

    Operating Manual System switch The SYSTEM switch can be set to control your heating or cooling system, depending on the season. • Cool: Cooling system control. • Off: All systems are off. • Heat: Heating system control. • Em Heat: Emergency & Auxiliary Heat M27905 control.

  • Page 7: Fan Switch (Auto/On)

    P320 Series Fan switch Set the FAN switch to Auto or On. In “Auto” mode (the most commonly used setting), the fan runs only when the heating or cooling system is on. If set to “On,” the fan runs continuously. M27905 Set FAN switch to choose whether the fan runs continuously or only as needed.

  • Page 8: Temperature Controls

    Operating Manual Temperature controls Press the temperature adjustment buttons until the temperature you want is displayed in the upper right portion of the screen. Note: Make sure the SYSTEM switch is set to the system you want to control (Heat or Cool). Temperature M27907 adjustment buttons.

  • Page 9: Compressor Protection

    P320 Series Built-in compressor protection This feature helps prevent damage to the compressor in your air conditioning or heat pump system. Damage can occur if the compressor is restarted too soon after shutdown. This feature forces the compressor to wait 5 minutes before restarting.

  • Page 10: Battery Replacement

    Operating Manual Battery replacement Pull at bottom to Batteries are optional (for backup remove thermostat power) if your thermostat was wired from wallplate. to run on AC power when installed. Install fresh batteries when the warning begins flash- Turn thermostat over, ing.

  • Page 11: Troubleshooting

    P320 Series Troubleshooting If you have difficulty with your thermostat, please try the following suggestions. Display is blank • Check circuit breaker and reset if necessary. • Make sure power switch at heating & cooling system is on. • Make sure furnace door is closed securely. • Make sure fresh AA alkaline batteries are correctly installed (see page 8). Heating or • Set system switch to Heat (see page 4). Make sure the temperature is cooling system set higher than the Inside temperature.
  • Page 12 Operating Manual Troubleshooting Temperature Make sure heating and cooling temperatures are set to acceptable ranges: settings do not • Heat: 40° to 90°F (4.5° to 32°C). change • Cool: 50° to 99°F (10° to 37°C). • Compressor protection feature is engaged. Wait 5 minutes for the system “Cool ” or to restart safely, without damage to the compressor (see page 7). “Heat ”...

  • Page 13: Customer Assistance

    P320 Series Customer assistance Visit www.Totaline.com. Accessories/replacement parts Contact your heating/cooling contractor for replacement parts. Cover plate assembly* ......... Part No. P350-CP-MULTI *Use to cover marks left by old thermostats. 570-209 69-2259EFS —...

  • Page 14: Warranty

    Operating Manual Limited Five-Year Warranty FIVE-YEAR WARRANTY—This CARRIER CORPORATION product is warranted to be free from defects in material and workman- ship under normal use and maintenance for a period of five years from the date of original installation. A new or remanufactured part to replace the defective part will be provided without charge for the part itself, through a qualified servicing CARRIER CORPORATION dealer or service, provided the defective part is returned to our distributor.
  • Page 15 P320 Series Limited Five-Year Warranty 6. Parts not supplied or designated by CARRIER CORPORATION. 7. CARRIER CORPORATION products installed outside the continental U.S.A., Alaska, Hawaii, and Canada. 8. Electricity or fuel costs or increases in electricity or fuel costs from any reason whatsoever including additional or unusual use of supplemental heat.
  • Page 16 Printed in U.S.A. on recycled paper containing at least 10% post-consumer paper fibers. 570-209 69-2259EFS—01 M.S. 11-08...
  • Page 17 ® Mode d’emploi Totaline Easy 1C/1F et 2C/1F ® Thermostat non programmable série P320 570-209...
  • Page 18 Pour éviter d’endommager le compresseur, ne faites pas fonctionner le système de refroidissement lorsque la température extérieure est inférieure à 10 °C (50 °F). Besoin d’aide? Consulter le www.Totaline.com. Lire et conserver ces instructions. ® Marque déposée aux É.-U. Brevets en instance.

  • Page 19: Fonctionnement Du Thermostat

    Série P320 Table des matières Votre nouveau thermostat Annexes Coup d’œil rapide sur les commandes .. 18 Remplacement des piles ......24 Coup d’œil rapide sur l’affichage .... 19 Dépannage ..........25 Services à la clientèle ......27 Fonctionnement du thermostat Accessoires ..........

  • Page 20: Coup D'œil Rapide Sur Les Commandes

    Mode d’emploi Coup d’œil rapide sur les commandes Écran à affichage numérique Réglage de la température (voir page 22) Sélecteur du système (voir page 20) • Cool : Commande le système de refroidissement. • Off : Tous les systèmes sont à l’arrêt.

  • Page 21: Coup D'œil Rapide Sur L'affichage

    Série P320 Coup d’œil rapide sur l’affichage Température actuelle Point de consigne de la température Avertissement de Si les mots «Cool » ou piles faibles «Heat » clignotent à l’écran, (voir page 24) cela signifie que la fonction de protection du compresseur est en service (voir page 23).

  • Page 22: Sélecteur Du Système (Chauffage/Refroidissement)

    Mode d’emploi Sélecteur du système Le sélecteur SYSTEM peut être réglé de façon à commander le système de chauffage ou de refroidissement, selon la saison. • Cool : Commande le système de refroidissement. • Off : Tous les systèmes sont à l’arrêt. • Heat : Commande le système de chauffage.

  • Page 23: Sélecteur Du Ventilateur (Auto/On)

    Série P320 Sélecteur du ventilateur Réglez le sélecteur du ventilateur FAN à Auto ou à On. En mode de fonctionnement automatique (AUTO, qui est le réglage le plus fréquent), le ventilateur fonctionne seulement quand le système de chauffage ou de refroidissement est en marche.

  • Page 24: Boutons De Réglage De La Température

    Mode d’emploi Boutons de réglage de la température Appuyez sur les boutons de réglage de la température jusqu’à ce que la température désirée soit affichée dans le coin supérieur droit de l’écran. Remarque : Assurez-vous que le sélecteur du SYSTEM est bien placé au système à...

  • Page 25: Protection Du Compresseur

    Série P320 Protection intégrée du compresseur Cette fonction sert à éviter d’endommager le compresseur qui fait partie du système de refroidissement ou de la thermopompe. Le compresseur pourrait en effet être endommagé s’il redémarre trop rapidement après avoir été mis à l’arrêt. Cette fonction oblige le compresseur à...

  • Page 26: Remplacement Des Piles

    Mode d’emploi Remplacement des piles Tirer le thermostat Les piles sont facultatives (et servent par le bas pour d’alimentation de secours en cas de panne de le détacher de la courant) lorsque le thermostat a été raccordé plaque murale. au courant alternatif à l’installation. Installez des piles neuves lorsque Retourner le ther- l’avertissement de remplacement des piles...

  • Page 27: Dépannage

    Série P320 Dépannage Si vous éprouvez des difficultés, nous vous proposons d’essayer les solutions suivantes. Rien n’apparaît • S’assurer que le coupe-circuit n’est pas déclenché et le remettre en à l’écran. position de marche au besoin. • S’assurer que le bouton de marche-arrêt du système de chauffage ou de refroidissement est à la position de marche. • S’assurer que la porte de l’appareil de chauffage est bien fermée. • S’assurer qu’il y a bien des piles alcalines AA neuves en place (voir page 24). Le système de • Régler le sélecteur du système à Heat (voir page 20).
  • Page 28 Mode d’emploi Dépannage Le point de S’assurer que les températures de chauffage et de refroidissement sont consigne de la réglées à l’intérieur des seuils de température permis. température ne • Chauffage : 4,5 à 32 °C (40 à 90 °F). change pas • Refroidissement : 10 à 37 °C (50 à 99 °F). • La fonction de protection du compresseur est en marche. Attendre Les mots «Cool »...

  • Page 29: Services À La Clientèle

    Série P320 Services à la clientèle Consulter le www.Totaline.com. Accessoires/Pièces de rechange Veuillez communiquer avec votre entrepreneur en chauffage-refroidissement pour des pièces de rechange. Ensemble de plaques de recouvrement* ..N . de pièce P350-CP-MULTI *Sert à masquer les marques laissées par l’ancien thermostat.

  • Page 30: Garantie

    Mode d’emploi Garantie limitée de 5 ans sur les thermostats résidentiels GARANTIE DE 5 ANS – CARRIER CORPORATION garantit ce produit CARRIER contre tout vice de matière ou de fabrication dans la mesure où il en est fait une utilisation et un entretien convenables et ce, pour une période de cinq (5) ans à partir de la date de la première installation du produit.
  • Page 31 Série P320 Garantie limitée de 5 ans sur les thermostats résidentiels 5. des dommages causés par une inondation, du vent, un incendie, un accident, des conditions corrosives, ou toute autre circonstance qui échappe au contrôle de CARRIER CORPORATION; 6. des pièces qui n’ont pas été fournies par CARRIER CORPORATION ou qui ne portent pas la marque CARRIER CORPORATION;...
  • Page 32 Imprimé aux États-Unis sur du papier recyclé contenant au moins 10 % de fibres de papier post-consommation. 570-209 69-2259EFS—01 M.S. 11-08...
  • Page 33 ® Manual de funcionamiento Totaline Easy 1H/1C y 2H/1C ® Termostato no programable serie P320 570-209...
  • Page 34 Para evitar posibles daños en el compresor, no haga que el termostato funcione cuando la temperatura exterior sea inferior a 50 ºF (10 ºC). ¿Necesita asistencia? Visite www.Totaline.com. Lea y guarde estas instrucciones. ® Marca registrada de los EE. UU. Patentes en trámite.
  • Page 35 P320-0110 / P320-0210 P320-0110 / P320-0210 Índice Acerca de su nuevo termostato Apéndices Rápida referencia de los controles ..34 Reemplazo de la batería ......40 Rápida referencia de la pantalla ..... 35 Resolución de problemas ......41 Asistencia al cliente ......... 43 Funcionamiento del termostato Accesorios ..........

  • Page 36: Rápida Referencia De Los Controles

    Manual de funcionamiento Rápida referencia de los controles Pantalla digital Ajuste de la temperatura (vea la página 38) Interruptor “System” (del sistema) vea la página 36. • “Cool” (frío): Controla el sistema de refrigeración. • “Off” (apagado): Apaga todos los sistemas. • “Heat”...

  • Page 37: Rápida Referencia De La Pantalla

    Serie P320 Rápida referencia de la pantalla Temperatura actual Configuración de temperatura Aviso de batería Si los mensajes “Heat ” baja (vea la “Cool ” titilan, la página 40) protección del compresor está funcionando (vea la página 39). Estado del sistema M27906 • “Cool ”...

  • Page 38: Funcionamiento Del Termostato Interruptor "System" (Heat/Cool)

    Manual de funcionamiento Interruptor “System” Mueva el interruptor “SYSTEM” para controlar los sistemas de calefacción y refrigeración, según la temporada. • “Cool” (frío): Controla el sistema de refrigeración. • “Off” (apagado): Apaga todos los sistemas. • “Heat” (calor): Heating system control. • “Em Heat”...

  • Page 39: Interruptor "Fan" (Auto/On)

    Serie P320 Interruptor “Fan” Mueva el interruptor “FAN” en Auto u On. En el modo “Auto”, la configuración usada comúnmente, el ventilador funciona sola- mente cuando la calefacción o el sistema de refrigeración están encendidos. Si se fija en “On”, el ventilador funciona sin interrupción.

  • Page 40: Controles De La Temperatura

    Manual de funcionamiento Controles de la temperatura Presione los botones de ajuste de la tem- peratura hasta que la pantalla muestre la temperatura deseada en la parte superior derecha. Nota: Asegúrese de que el interruptor SYSTEM esté configurado con el sistema que usted quiere controlar (calor o frío).

  • Page 41: Protección Del Compresor

    Serie P320 Protección del compresor incorporada Esta función ayuda a prevenir el daño del compresor en su acondicionador de aire o en su sistema de bomba de calor. El compresor puede dañarse si se vuelve a iniciar inmediatamente después de ser apagado. Esta característica hace que el compresor demore 5 minu- tos antes de volver a iniciarse.

  • Page 42: Reemplazo De La Batería

    Manual de funcionamiento Reemplazo de la batería Las baterías son opcionales (para ofrecer Hale de la parte energía de respaldo) si su termostato fue inferior para quitar conectado para funcionar con corriente CA el termostato de la cuando fue instalado. placa para pared.

  • Page 43: Resolución De Problemas

    Serie P320 Resolución de problemas Si tiene dificultades con el termostato, intente seguir las sugerencias que se indican a continuación. La pantalla • Controle el interruptor de circuito y, si es necesario, reinícielo. está vacía • Asegúrese de que el interruptor de energía del sistema de calefacción y refrigeración esté encendido. • Asegúrese de que la puerta del sistema de calefacción esté bien cerrada. • Asegúrese de que las baterías AA alcalinas estén instaladas correctamente (vea la página 40). El sistema de • Mueva el interruptor “System” hasta la posición “Heat”...
  • Page 44 Manual de funcionamiento Resolución de problemas Las configuraciones Asegúrese de que las temperaturas de calor y frío estén de la temperatura no configuradas en rangos aceptables: cambian • “Heat”: De 40 °F a 90 °F (de 4,5 °C a 32 °C). • “Cool”: De 50 °F a 99 °F (de 10 °C a 37 °C). • La función de la protección del compresor está funcionando. El mensaje “Cool ”...

  • Page 45: Asistencia Al Cliente

    Serie P320 Asistencia al cliente Visite www.Totaline.com. Accesorios y piezas de repuesto Contacte su contratista de calefacción/aire acondicionado para las piezas de repuesto. Ensamblado de la placa de cubierta* ..N.º de pieza P350-CP-MULTI * Úselo para cubrir las marcas que dejan los termostatos viejos.

  • Page 46: Garantía

    Manual de funcionamiento Garantía Limitada de 5 Años Para el Termostato Residencial GARANTÍA DE CINCO AÑOS –CARRIER CORPORATION garantiza por un período de cinco años a partir de la fecha de insta- lación original que este producto está exento de defectos de material y mano de obra cuando se lo somete a un uso y manten- imiento normal.
  • Page 47 Serie P320 Garantía Limitada de 5 Años Para el Termostato Residencial 5. Daños resultantes de inundaciones, vientos, incendio, relámpagos, accidentes, atmósfera corrosiva u otras condiciones que estén fuera del control de CARRIER CORPORATION. 6. Partes no provistas o designadas para su uso por CARRIER CORPORATION. 7.
  • Page 48 Impreso en los EE. UU., en papel reciclado que contiene al menos un 10% de fibras de papel reciclable. 570-209 69-2259EFS—01 M.S. 11-08...
