Page 1: Operating Manual

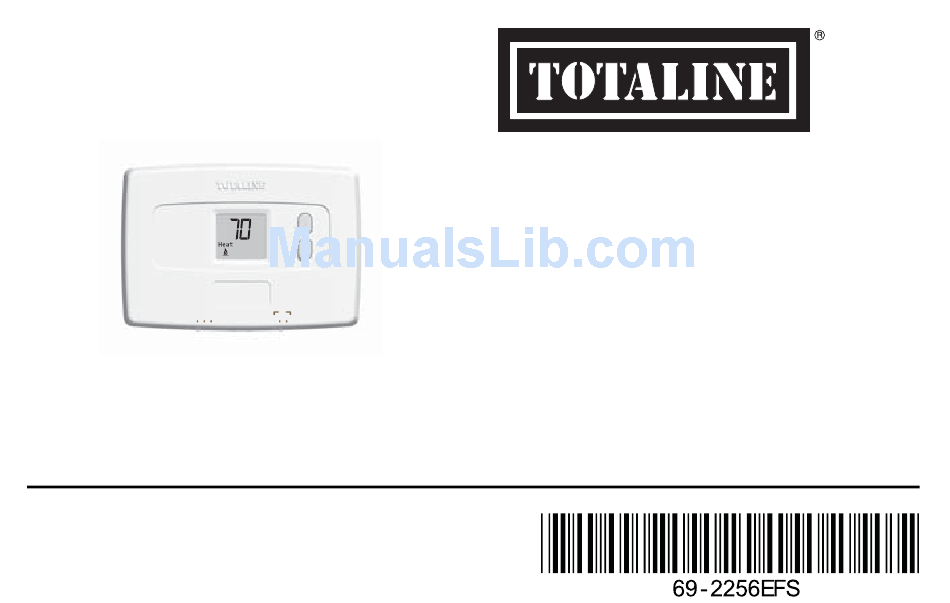

Operating Manual Mode d’emploi Manual de Uso Heat Off Cool Auto ® Totaline Basic 1H/1C & 2H/1C Non-Programmable Thermostats Thermostat non programmables Termostatos no programables 570-207... - Page 3 To prevent possible compressor damage, do not use Cooling mode when the outdoor temperature is below 50 °F (10 °C). Need Help? For assistance with this product please visit www.totaline.com. Read and save these instructions. ® U.S. Registered Trademark. Patents pending.
-
Page 4: Table Of Contents
Operating Manual 570-207 Table of contents Overview Appendices Thermostat features ......1 Battery replacement ......8 Quick reference to controls ....2 In case of difficulty ........ 9 Quick reference to display....3 Customer assistance ......10 Limited two-year warranty ....11 Operation System switch (Heat/Cool) .... - Page 5 Totaline Basic 1H/1C & 2H/1C About your new thermostat Your new Totaline thermostat has been designed to give you many years of reliable service and easy-to-use, push-button climate control. Features • Backlit display is easy to read • Displays ambient (measured) temperature at all times •...
-
Page 6: Quick Reference To Controls
Operating Manual 570-207 Quick reference to controls Screen Lit for 12 seconds when you press any button. Up/Down buttons Press to adjust temperature System switch (see page 4) • Cool: System is in Cooling mode. • Off: System is off. •... -
Page 7: Quick Reference To Display
Totaline Basic 1H/1C & 2H/1C Quick reference to display Setpoint indicator Appears when the setpoint temperature is displayed. Temperature display The ambient (measured) temperature is normally Low-battery warning (see page 8) displayed. To view the setpoint temperature, press either of the temperature System status adjustment buttons once. -
Page 8: System Switch (Heat/Cool)
Operating Manual 570-207 System switch Use the System switch to place the system in one of the following modes. • Cool: System is in Cooling mode. • Off: System is off. • Heat: System is in Heating mode. • Em Heat: System is in Emergency Heat mode. -
Page 9: Fan Switch (Auto/On)
Totaline Basic 1H/1C & 2H/1C Fan switch Use the Fan switch to select the fan operation. • Auto: The fan runs only when heating or cooling is actually taking place (commonly used setting). • On: The fan runs continuously. Use this setting for improved air circulation E.M. -
Page 10: Temperature Controls
Operating Manual 570-207 Temperature controls Press the Up or Down button once to display the setpoint temperature. Press either button more than once to change the setpoint. E.M. Heat Heat Cool Auto... -
Page 11: Compressor Protection
Totaline Basic 1H/1C & 2H/1C Built-in compressor protection Your thermostat has a feature that helps prevent damage to the compressor of your air conditioning or heat pump system. Because damage can occur if the compressor is restarted too soon after shutdown, this feature forces the compressor to wait 5 minutes before restarting. -
Page 12: Battery Replacement
Operating Manual 570-207 Battery replacement NOTE: Batteries are optional (serving as backup power) only if your thermostat is connected to 24 VAC. Set the System switch to Off before removing the batteries. Otherwise, the heating/cooling system could remain activated even when batteries are removed. -
Page 13: In Case Of Difficulty
Totaline Basic 1H/1C & 2H/1C In case of difficulty Screen is blank. • Check circuit breaker and reset if necessary. • Ensure the heating/cooling system is powered up. • Ensure the furnace door is properly closed. • Ensure two fresh AAA alkaline batteries are correctly installed. -
Page 14: Customer Assistance
Operating Manual 570-207 Customer assistance For assistance with this product, visit our website at www.totaline.com. -
Page 15: Limited Two-Year Warranty
Totaline Basic 1H/1C & 2H/1C Limited two-year warranty TWO-YEAR WARRANTY — This CARRIER CORPORATION product is warranted to be free from defects in material and workmanship under normal use and maintenance for a period of two years from date of original installation. A new or remanufactured part to replace the defective part will be provided without charge for the part itself, through a qualified servicing CARRIER CORPORATION dealer or service, PROVIDED the defective part is returned to our distributor. - Page 16 Operating Manual 570-207 2. Damage or repairs required as a consequence of faulty installation or application by others. 3. Failure to start due to voltage conditions, blown fuses, open circuit breakers or other damages due to the inadequacy or interruption of electrical service. 4.
- Page 17 Refroidissement lorsque la température extérieure est inférieure à 10 °C (50 °F). Besoin d’aide? Pour obtenir de l’aide sur ce produit, veuillez consulter le www.totaline.com. Veuillez lire le mode d’emploi et le conserver en lieu sûr. ® Marque de commerce enregistrée aux États-Unis. Brevets en instance.
- Page 18 Mode d’emploi 570-207 Table des matières Aperçu Annexes Caractéristiques du thermostat .... 1 Remplacement des piles ...... 8 Coup d’œil rapide sur les contrôles..2 En cas de difficulté ....... 9 Coup d’œil rapide sur l’affichage ..3 Service à la clientèle ......10 Garantie limitée de 2 ans ....11 Programmation et fonctionnement Sélecteur du système (Heat/Cool) ..
- Page 19 Totaline Basic 1H/1C & 2H/1C À propos du thermostat Votre nouveau thermostat Totaline a été conçu pour vous procurer de nombreuses années de service fiable et assurer la régulation de la température ambiante avec facilité, par simple bouton-poussoir. Caractéristiques •...
-
Page 20: Coup D'œil Rapide Sur Les Contrôles
Mode d’emploi 570-207 Coup d’œil rapide sur les contrôles Écran S’illumine pendant 12 secondes quand on appuie sur un bouton Boutons Haut/Bas Réglage de la température Bouton-sélecteur du système (voir la page 4) • Cool : Le système est en mode Refroidissement. •... -
Page 21: Coup D'œil Rapide Sur L'affichage
Totaline Basic 1H/1C & 2H/1C Coup d’œil rapide sur l’affichage Indication de la consigne Apparaît lorsque la température de consigne est affichée. Température La température ambiante (mesurée) est normalement affichée. Pour voir la Avertissement de piles faibles température de consigne, (voir la page 8) appuyer une fois sur l’un... - Page 22 Mode d’emploi 570-207 Bouton-sélecteur du système Utiliser le bouton-sélecteur System pour placer le système dans l’un des modes suivants : • Cool : Le système est en mode Refroidissement. • Off : Le système est arrêté. • Heat : Le système est en mode Chauffage. •...
- Page 23 Totaline Basic 1H/1C & 2H/1C Bouton-sélecteur du ventilateur Utiliser le bouton-sélecteur Fan pour choisir le mode de fonctionnement du ventilateur. • Auto : Le ventilateur fonctionne uniquement lorsque le chauffage refroidissement marche (réglage habituel). E.M. Heat Heat Cool Auto • On : Le ventilateur fonctionne sans arrêt.
-
Page 24: Réglage De La Température
Mode d’emploi 570-207 Réglage de la température Appuyer une fois sur le bouton Haut ou Bas pour afficher la température de consigne. Appuyer sur le bouton plus d’une fois pour modifier la température de consigne. E.M. Heat Heat Cool Auto... -
Page 25: Protection Du Compresseur
Totaline Basic 1H/1C & 2H/1C Protection intégrée du compresseur Votre thermostat est muni d’une fonction servant à éviter des dommages au compresseur de votre système de refroidissement ou de votre thermopompe. Puisque le compresseur risque d’être endommagé s’il démarre trop tôt après son arrêt, cette fonction oblige le compresseur à... -
Page 26: Remplacement Des Piles
Mode d’emploi 570-207 Remplacement des piles NOTA : Les piles sont facultatives (elles servent d’alimentation de secours en cas de panne de courant) lorsque le thermostat est raccordé au 24 V c.a. Placer le bouton-sélecteur System à Off avant d’enlever les piles. Sinon, le système de chauffage/refroidissement pourrait être mis sous tension même si les piles ont été... -
Page 27: En Cas De Difficulté
Totaline Basic 1H/1C & 2H/1C En cas de difficulté Rien n’apparaît à l’écran. • Vérifier si le disjoncteur est déclenché. Le réenclencher au besoin. • S’assurer que le système de chauffage/refroidissement est alimenté. • S’assurer que la porte de la fournaise est bien fermée. -
Page 28: Service À La Clientèle
Mode d’emploi 570-207 Service à la clientèle Pour obtenir de l’aide sur ce produit, veuillez consulter notre site www.totaline.com. -
Page 29: Garantie Limitée De 2 Ans
Totaline Basic 1H/1C & 2H/1C Garantie limitée de 2 ans GARANTIE DE 2 ANS - CARRIER CORPORATION garantit ce produit CARRIER contre tout vice de matière ou de fabrication dans la mesure où il en est fait une utilisation et un entretien convenables, et ce, pour une période de deux (2) ans à... - Page 30 Mode d’emploi 570-207 2. des dommages ou des réparations découlant de l'installation incorrecte ou d'une utilisation inappropriée de l'appareil par un tiers; 3. de l'incapacité de l'appareil à démarrer en raison de la tension électrique du circuit, de fusibles sautés, de disjoncteurs ouverts, ou de tout autre dommage causé...
- Page 31 Totaline Basic 1H/1C & 2H/1C Este manual incluye los siguientes modelos: P310-1110: para sistemas con 1 etapa de calefacción / 1 etapa de enfriamiento P310-1210: para termobombas con 2 etapas de calefacción / 1 etapa de enfriamiento (Retirar el termostato de la placa mural para ver el número de modelo).
- Page 32 Manual de uso 570-207 Índice Generalidades Apéndices Características del termostato....1 Reemplazo de las pilas ......8 Referencia rápida para los controles..2 En caso de dificultades......9 Referencia rápida para la pantalla..3 Asistencia al cliente ......10 Garantía limitada de dos años.....11 Programación y funcionamiento Selector del sistema (Heat/Cool)..
-
Page 33: Generalidades Características Del Termostato
Totaline Basic 1H/1C & 2H/1C Información sobre el termostato Este nuevo termostato Totaline ha sido diseñado para brindar muchos años de funcionamiento fiable y para permitir un control climático fácil de usar con sólo apretar un botón. Características • Pantalla con luz de fondo de lectura fácil. -
Page 34: Referencia Rápida Para Los Controles
Manual de uso 570-207 Referencia rápida para los controles Pantalla Se ilumina durante 12 segundos cuando se oprime un botón. Botones Arriba y Abajo Ajuste de la temperatura. Botón selector del sistema (ver la página 4). • Cool: el sistema está en modo Enfriamiento. •... -
Page 35: Referencia Rápida Para La Pantalla
Totaline Basic 1H/1C & 2H/1C Referencia rápida para la pantalla Indicación del punto de ajuste Aparece cuando se visualiza la temperatura del punto de ajuste. Temperatura Se indica normalmente la temperatura ambiente (medida). Para ver la Advertencia de pilas débiles temperatura del punto de (ver la página 8). -
Page 36: Programación Y Funcionamiento Selector Del Sistema (Heat/Cool)
Manual de uso 570-207 Botón selector del sistema Utilizar el botón selector System para poner el termostato en uno de los modos siguientes: • Cool: el sistema está en modo Enfriamiento. • Off: el sistema está apagado. • Heat: el sistema está en modo Calefacción. •... -
Page 37: Selector Del Ventilador (Auto/On)
Totaline Basic 1H/1C & 2H/1C Botón selector del ventilador Utilizar el botón selector Fan para elegir el modo de funcionamiento del ventilador. • Auto: el ventilador funciona únicamente cuando la calefacción o el enfriamiento están en marcha (ajuste común). • On: el ventilador funciona continuamente. -
Page 38: Controles De Temperatura
Manual de uso 570-207 Controles de la temperatura Presionar una vez los botones Arriba o Abajo para visualizar la temperatura del punto de ajuste. Presionar cualquier botón más de una vez para cambiar el valor del punto de ajuste. E.M. Heat Heat Cool Auto... -
Page 39: Protección Del Compresor
Totaline Basic 1H/1C & 2H/1C Protección del compresor incorporada El termostato tiene una función que protege el compresor del acondicionador de aire o del sistema de la bomba de calor. Puesto que el compresor puede dañarse si vuelve a encenderse inmediatamente después de apagarse, esta función lo fuerza a esperar 5 minutos antes de volver a encenderse. -
Page 40: Reemplazo De Las Pilas
Manual de uso 570-207 Reemplazo de las pilas NOTA: las pilas son opcionales (sirven de alimentación de urgencia en caso de corte de corriente) cuando el termostato está conectado a 24 V C.A. Colocar el botón selector System en Off antes de retirar las pilas. De lo contrario, el sistema de calefacción / enfriamiento podría permanecer activado aun si se han retirado las pilas. -
Page 41: En Caso De Dificultades
Totaline Basic 1H/1C & 2H/1C En caso de dificultades No aparece nada en la pantalla. • Verificar el interruptor automático y reconectarlo si fuera necesario. • Verificar que el sistema de calefacción/enfriamiento esté conectado. • Verificar que la puerta del calefactor esté bien cerrada. -
Page 42: Asistencia Al Cliente
Manual de uso 570-207 Asistencia al cliente Para obtener asistencia relacionada con este producto, se recomienda visitar el sitio www.totaline.com. -
Page 43: Garantía Limitada De Dos Años
Totaline Basic 1H/1C & 2H/1C Garantía limitada de dos años GARANTÍA DE DOS AÑOS — CARRIER CORPORATION garantiza por un período de dos años a partir de la fecha de instalación original que este producto está exento de defectos de material y mano de obra cuando se lo somete a un uso y mantenimiento normal. - Page 44 Manual de uso 570-207 2. Los daños o las reparaciones requeridas como consecuencia de una instalación defectuosa o un uso incorrecto por parte de terceros. 3. La falla de arranque debido a las condiciones de la tensión, fusibles fundidos, cortacircuitos abiertos u otros daños producidos por la deficiencia o la interrupción del servicio eléctrico.
- Page 48 ® U.S. Registered Trademark. Patents pending. ® Marque déposée aux É.-U. Brevets en instance. ® Marca registrada en EE.UU. Patentes pendientes. 69-2256EFS 570-207 10-08...
