Einleitung Regelbare Lötstation PLS 48 B1 E inleitung Wir beglückwünschen Sie zum Kauf Ihres neuen Gerätes. Sie haben sich damit für ein hochwertiges Produkt entschieden. Die Bedienungsanlei- tung ist Teil dieses Produkts. Sie enthält wichtige Hinweise für Sicherheit, Gebrauch und Entsorgung. Machen Sie sich vor der Benutzung des Produkts mit allen Bedien- und Sicherheitshinweisen vertraut.
Sicherheitshinweise S icherheitshinweise V ORSICHT! Fehler bei der Einhaltung der nachstehend auf- geführten Anweisungen können elektrischen Schlag, Brand und / oder schwere Verletzungen verursachen. 1. Arbeitsplatz a) Halten Sie Ihren Arbeitsbereich sauber und gut beleuchtet. Unordnung und unbeleuchtete Arbeitsbereiche können zu Unfällen führen.
Sicherheitshinweise Halten Sie das Gerät von Regen, Nässe oder Flüssig- keiten fern. Das Eindringen von Wasser in ein Elektrogerät erhöht das Risiko eines elektrischen Schlages. c) Wenn der Betrieb des Elektrowerkzeuges in feuchter Umgebung nicht vermeidbar ist, verwenden Sie einen Fehlerstromschutzschalter.
Page 10
Sicherheitshinweise mit dem Gerät spielen. Reinigung und Benutzerwartung dür- fen nicht von Kindern ohne Beaufsichtigung durchgeführt werden. b) Seien Sie stets aufmerksam, achten Sie darauf, was Sie tun und gehen Sie mit Vernunft an die Arbeit mit einem Elektrowerkzeug. Benutzen Sie das Gerät nicht, wenn Sie müde sind oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen.
Sicherheitshinweise S orgen Sie bei längeren Arbeiten, bei denen gesundheitsgefährden- de Dämpfe entstehen können, immer für eine ausreichende Belüftung der Arbeitsstätte. Ferner werden Schutzhandschuhe, Mundschutz sowie eine Arbeitsschürze empfohlen. V ermeiden Sie es, in Räumen, in denen gelötet wird, zu essen, zu trinken und zu rauchen.
Sicherheitshinweise / Vor der Inbetriebnahme O riginalzubehör / -zusatzgeräte B enutzen Sie nur Zubehör, das in der Bedienungsanleitung angegeben ist. Der Gebrauch anderer als hier empfohlenen Teile oder anderen Zubehörs kann eine Verletzungsgefahr für Sie bedeuten. V or der Inbetriebnahme L ötspitzen einsetzen / wechseln VORSICHT! VERBRENNUNGSGEFAHR! Heizen Sie den Feinlöt- kolben nie ohne Spitze auf.
Inbetriebnahme I nbetriebnahme E in- / ausschalten und Temperatur einstellen Einschalten und Temperatur einstellen: S tecken Sie den Netzstecker in eine Steckdose und drücken Sie den EIN- / AUS-Schalter in die Position „I“. D rehen Sie den Temperaturregler und stellen Sie so die ge- wünschte Temperatur ein.
Inbetriebnahme Ausschalten: Hinweis: Stellen Sie den Feinlötkolben nach Gebrauch immer wieder zurück in die Haltevorrichtung. D rücken Sie den EIN- / AUS-Schalter in die Position „0“. Ziehen Sie bei Nichtgebrauch den Netzstecker aus der Steckdose. L ötschwamm VORSICHT! Die heiße Lötspitze darf niemals mit einem trockenen Lötschwamm in Berührung kommen.
Inbetriebnahme / Wartung und Reinigung F ühren Sie weiteren Lötzinn hinzu, bis die gesamte Lötstelle benetzt ist. E ntfernen Sie anschließend sofort die Lötspitze, um das geschmol- zene Lot nicht zu überhitzen. L assen Sie das Lot erstarren und vermeiden Sie Erschütterungen. H inweis: Das Flussmittel ist entweder im Lot enthalten oder es wird separat angewendet.
Service / Garantie S ervice Lassen Sie Ihre Geräte von der Servicestelle oder einer Elektrofachkraft und nur mit Original-Ersatzteilen reparieren. Damit wird sichergestellt, dass die Sicherheit des Gerätes erhalten bleibt. Lassen Sie den Austausch des Steckers oder der Anschlussleitung immer vom Hersteller des Gerätes oder seinem Kundendienst ausführen.
Page 17
Garantie lassung vorgenommen wurden, erlischt die Garantie. Ihre gesetzlichen Rechte werden durch diese Garantie nicht eingeschränkt. Die Garantiezeit wird durch die Gewährleistung nicht verlängert. Dies gilt auch für ersetzte und reparierte Teile. Eventuell schon beim Kauf vor- handene Schäden und Mängel müssen sofort nach dem Auspacken gemeldet werden, spätestens aber zwei Tage nach Kaufdatum.
… / Original-EG-Konformitätserklärung / Hersteller E ntsorgung Die Verpackung besteht ausschließlich aus umweltfreundlichen Materialien. Sie können in den örtlichen Behältern entsorgt werden. Werfen Sie Elektrogeräte nicht in den Hausmüll! Gemäß Europäischer Richtlinie 2012 / 19 / EU über Elektro- und Elektro- nik-Altgeräte und Umsetzung in nationales Recht müssen verbrauchte Elektrogeräte getrennt gesammelt und einer umweltgerechten Wieder- verwertung zugeführt werden.
Page 19
EN 60335-1:2012 EN 62233:2008 EN 55014-1/A2:2001 EN 55014-2/A2:2008 EN 61000-3-2/A2:2009 EN 61000-3-3:2013 Gerätetyp / Bezeichnung: Regelbare Lötstation PLS 48 B1 Herstellungsjahr: 07–2014 Seriennummer: IAN 102652 Bochum, 31.07.2014 Semi Uguzlu - Qualitätsmanager - Technische Änderungen im Sinne der Weiterentwicklung sind vorbe- halten.
Page 21
Table of contents Introduction Proper use ................Page 22 Features and equipment ............Page 23 Included items ................. Page 23 Technical information .............. Page 23 Safety advice 1. Workplace safety ............... Page 24 2. Electrical safety ..............Page 24 3. Personal safety ..............Page 25 4.
Introduction Soldering station PLS 48 B1 Introduction Q We congratulate you on the purchase of your new device. You have chosen a high quality product. The instructions for use are part of the product. They contain important information concerning safety, use and disposal.

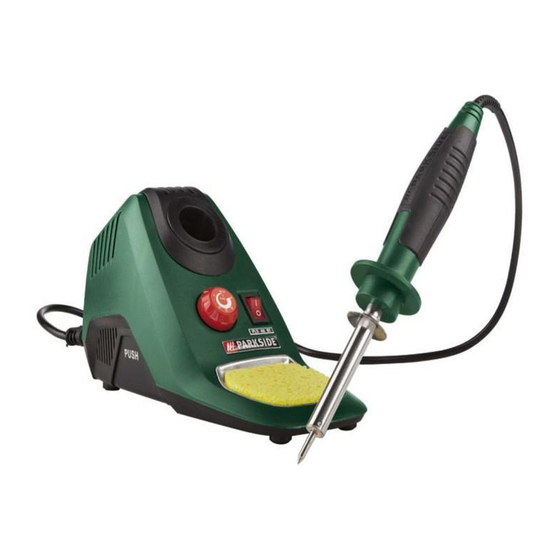

Temperature regulator Soldering tip Included items Q 1 Soldering station with PLS 48 B1 soldering pencil includes 2 standard soldering tips (1 x mounted) 1 Tin solder, ø 1.0 mm, 10 g 1 Tin solder, ø 1.5 mm, 10 g...
Safety advice Safety advice C AUTION! Failure to observe the instructions and ad- vice given below may result in electric shock, fire and/or serious injury. Workplace safety a) Keep your working area clean and well lit. Untidy or poorly lit working areas can lead to accidents. b) Do not work with the device in potentially explosive environments in which there are inflammable liquids, gases or dusts.
Safety advice c) Use a residual current device (RCD) for protection if operating the electrical power tool in a moist environ- ment is unavoidable. The use of an RCD reduces the risk of electric shock. d) Do not use the mains lead for any purpose for which it was not intended, e.g.
Page 26
Safety advice alcohol or medication. One moment of carelessness when using the device can lead to serious injury. D ANGER OF BURNS! Never touch the hot soldering tip or the molten solder. You could suffer burn injuries. Always let the device cool before you replace components on the device, clean it or check its condition.
Safety advice A lways wash your hands immediately after soldering. D o not dispose of soldering waste with the household rubbish. Soldering waste must disposed of as special waste. 4. Careful handling and use of electrical power tools a) W hen not in use always ensure that electrical power tools are kept out of reach of children.
Before first use / Using the product Before first use Q Inserting / replacing soldering tips Q CAUTION! DANGER OF BURNS! Never allow the soldering pencil to heat up without a soldering tip. R emove a soldering tip only when the device has been switched off and the soldering tip has cooled.
Page 29
Using the product T urn the temperature control to set the temperature you wish to have. Problems will occur during soldering if an unsuitable solder wire used. The right soldering temperature must be achieved to produce perfect soldering. If the temperature is too low the solder does not flow enough and causes contamination of the solder at the joint, a so-called “cold joint”.
Using the product Solder sponge Q CAUTION! The hot soldering tip must never be placed in contact with a dry solder sponge , otherwise the solder sponge may be damaged. T he solder sponge is used to clean soldering tips. M oisten the solder sponge before you use it.
… / Maintenance and cleaning / Service centre Ask the advice of the retailer when buying solder in order to choose the most suitable solder for your intended purpose. Attachments and applications: ATTENTION! Do not carry out any special changes or repairs to the electrics or other parts.
Page 32
Service centre / Warranty by the manufacturer or his service centre. This will ensure that your device remains safe to use. Note: Spare parts not listed (e.g. carbon brushes, switches) can be ordered through our call centre. Warranty Q The warranty for this appliance is for 3 years from the date of purchase.
Warranty / Disposal Repairs made after the expiration of the warranty period are subject to payment. Service Great Britain Tel.: 0871 5000 720 (0.10 GBP/Min.) e-mail: kompernass@lidl.co.uk IAN 102652 Disposal Q The packaging is wholly composed of environmentally- friendly materials that can be disposed of at a local recycling centre.
(2011 / 65 / EU) Applicable harmonized standards EN 60335-2-45/A2:2012 EN 60335-1:2012 EN 62233:2008 EN 55014-1/A2:2001 EN 55014-2/A2:2008 EN 61000-3-2/A2:2009 EN 61000-3-3:2013 Type / Machine designation: Soldering station PLS 48 B1 Date of manufacture (DOM): 07–2014 Serial number: IAN 102652 34 GB...
