Jøtul FS 380 Series
NO - Installasjonsmanual med tekniske data
2
DK - Installationsmanual med tekniske data
5
SE - Installationsmanual med teknisk data
8
GB - Installation Instructions with technical data
11
Figures/Pictures
14
Jøtul FS 381
Manualene må oppbevares under hele produktets levetid. The manuals which are enclosed with the product must be kept throughout the product's entire
service life. Les manuels fournis avec le produit doivent être conservés pendant toute la durée de vie du produit. Los manuales suministrados con este producto
deben guardarse durante todo el ciclo de vida del producto. I manuali inclusi con il prodotto vanno conservati per l'intera durata di vita del prodotto. Das im
Lieferumfang des Produkts enthaltene Begleitmaterial ist über die gesamte Nutzungsdauer aufzubewahren. De bij de haard meegeleverde handleidingen
moeten gedurende de volledige gebruiksduur van de haard bewaard blijven.

Advertisement

Table of Contents
loading

Related Manuals for Jøtul FS 381

Summary of Contents for Jøtul FS 381

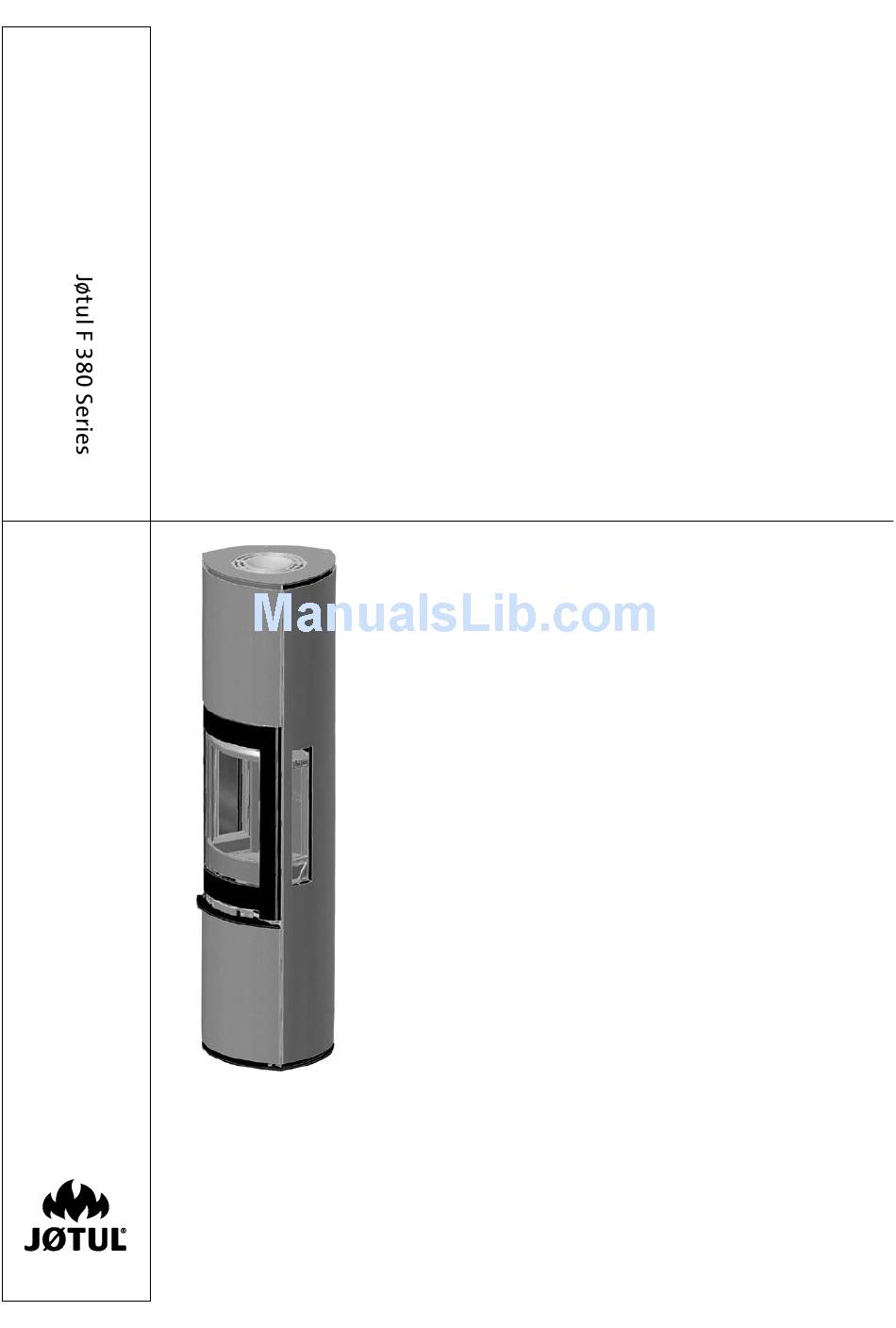

  • Page 1 GB - Installation Instructions with technical data Figures/Pictures Jøtul FS 381 Manualene må oppbevares under hele produktets levetid. The manuals which are enclosed with the product must be kept throughout the product’s entire service life. Les manuels fournis avec le produit doivent être conservés pendant toute la durée de vie du produit. Los manuales suministrados con este producto deben guardarse durante todo el ciclo de vida del producto.

  • Page 2: Forhold Til Myndighetene

    Norge 1.0 Forhold til myndighetene Installasjonsmanual med tekniske data Jøtul FS 380 konseptet er en serie frittstående produkter der Jøtul Forhold til myndighetene ......2 Jøtul F 370 er brukt som brennkammer. Produktet kan plasseres mot brennbar vegg med de avstander som er beskrevet i fig. 1. Tekniske data ..........2 Installasjonen av et ildsted må...

  • Page 3: Før Montering

    Norge 3.0 Før montering 4.0 Montering Produktet er tungt! Sørg for hjelp når det skal settes opp og 3.1 Avstand til brennbart materiale monteres. Se fig. 1. Det følger tre manualer med produktet: Generell bruks- og vedlikeholdsmanual. Jøtul FS 380 Series (omrammingen). 3.2 Fundament Jøtul F 370 Series (brennkammeret).

  • Page 4: Ferdig Montert

    Norge 5.0 Ferdig montert Omrammingen består av følgende deler (fig. 2): Del Benevnelse Antall Bein stativ 1 stk. Se Generell bruks- og vedlikeholdsmanual for bruk og vedlikehold Gjengestang M8 x 70 4 stk. av produktet! Hylse mutter M8 x 15 8 stk.

  • Page 5: Forhold Til Myndighederne

    daNmark 1.0 Forhold til myndighederne Installationsmanual med tekniske data Jøtul FS 380 konceptet er en serie fritstående produkter, hvor Forhold til myndighederne ......5 Jøtul F 370 er brugt som brændkammer, og som kan placeres mod brændbare vægge med de afstande, der er beskrevet i fig. 1. Tekniske data ..........5 Installationen af et ildsted skal overholde det enkelte lands love Før montering ..........
  • Page 6 daNmark 3.0 Før montering 4.0 Montering Produktet er tungt. Sørg for hjælp, når det skal sættes op og 3.1 Afstand til brændbart materiale monteres. Se fig. 1 Der følger tre manualer med produktet: Generel brugs- og vedligeholdelsesmanual Jøtul FS 380 Series (omramningen) 3.2 Fundament Jøtul F 370 Series (brændkammeret)
  • Page 7 daNmark 5.0 Færdigmonteret Omramningen består af følgende dele(fig. 2): Del Benævnelse Antal Ben stativ 1 stk. Se den generelle brugs- og vedligeholdelsesmanual vedr. brug og Gevindstang M8 x 70 4 stk. vedligeholdelse af produktet! Hylse møtrik M8 x 15 8 stk. Skrue sekskant m/flens M8 4 stk.

  • Page 8: Kontroll Och Lagstiftning

    sverige 1.0 Kontroll och lagstiftning Installationsmanual med tekniska data Kontroll och lagstiftning ......8 Jøtul FS 380 konseptet är en serie fristående produkter där Jøtul F 370 används som insats och kan placeras mot brännbar vägg med de avstånd som anges i bild 1. Tekniska data..........

  • Page 9: Före Montering

    sverige 3.0 Före montering 4.0 Montering Produkten är tung. Be om hjälp vid uppställning och montering. 3.1 Avstånd till brännbart material Tre manualer medföljer produkten: Se bild. 1. Allmän användnings- och underhållsmanual Jøtul FS 380 Series (omramningen) Jøtul F 370 Series (insatsen) 3.2 Fundament Kontrollera att golvet är dimensionerat för hela installationen.

  • Page 10: Efter Montering

    sverige 5.0 Efter montering Sidoplåt vänster 1 stk Topplatta 1 stk. Mutter sexkant m/flens M8 8 stk. Se Allmän användnings- och underhållsmanual för användning Frontplatta 1 stk. och underhåll av produkten! Asklepp 1 stk. Toppgaller 1 stk. Skål 1 stk. 5.1 Rengöring Produkten kan rengöras med en mindre utspädd blandning av diskmedel (helst citrus).

  • Page 11: Technical Data

    eNglish 1.0 Relationship to the Installation manual with technical data authorities Relationship to the authorities .....11 The Jøtul FS 380 concept is a serial of freestanding products that Technical data ..........11 uses the Jøtul F 370 as the burn chamber and can be positioned against inflammable walls at the distances described in fig.

  • Page 12: Before Installation

    eNglish 3.0 Before installation 4.0 Installation The product is heavy! Ensure you have help when positioning 3.1 Distance to inflammable material and installing it. See fig. 1 The product comes with three manuals: General use and maintenance instructions. Jøtul FS 380 Series (surround). 3.2 Foundations Jøtul F 370 Series (burn chamber).

  • Page 13: Installation Completed

    eNglish 5.0 Installation completed 4.3 The surround consists of the following parts (fig. 2): See the General Use and Maintenance Manual for information Part Designation Quantity on how to use and look after the product. Leg console 1 stk. Threaded bar M8 x 70 Sleeve nut M8 x 15 5.1 Cleaning Screw hexagon w/flange M8...
  • Page 15 Fig. 2 Detail A Scale 1:2 See detail B Detail B Scale 1:2 See detail A...
  • Page 16 Fig. 3 Fig. 4 10 mm 8 mm...
  • Page 17 Fig. 5 Fig. 6...
  • Page 18 Fig. 7 Fig. 8...
  • Page 19 Fig. 9 Fig. 10...
  • Page 20 Fig. 11 Fig. 12...
  • Page 21 Fig. 13 Fig. 14...
  • Page 24 Jøtul arbeider kontinuerlig for om mulig å forbedre sine produkter, og vi forbeholder oss retten til å endre spesifikasjoner, farger og utstyr uten nærmere kunngjøring. Jøtul bemüht sich ständig um die Verbesserung seiner Produkte, deshalb können Spezifikationen, Farben und Zubehör von den Abbildungen und den Beschreibungen in der Broschüre abweichen. Jøtul pursue a policy of constant product development.
