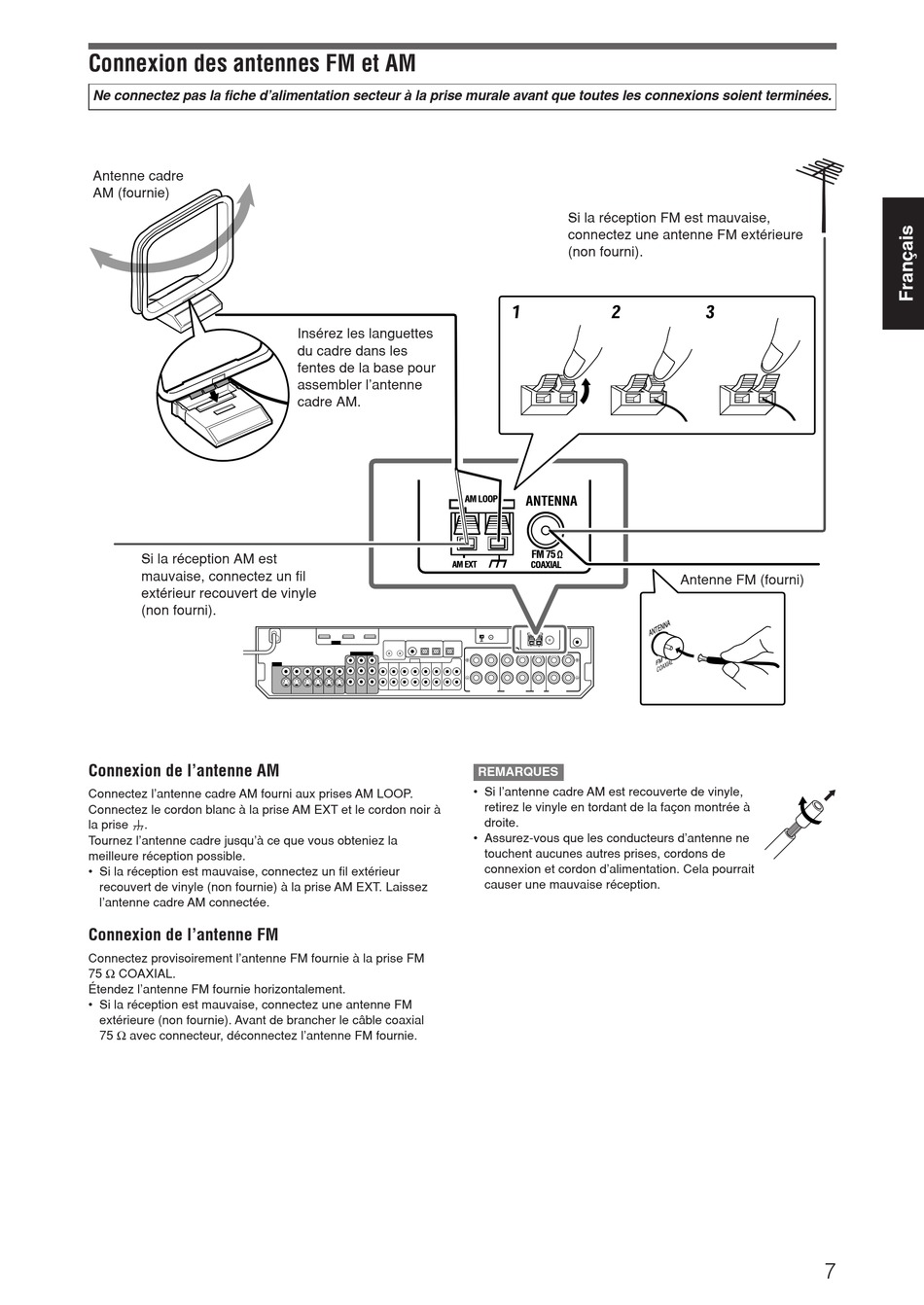

Connexion des antennes FM et AM

Ne connectez pas la fiche d'alimentation secteur à la prise murale avant que toutes les connexions soient terminées.
Antenne cadre
AM (fournie)
Si la réception AM est
mauvaise, connectez un fil
extérieur recouvert de vinyle
(non fourni).
Connexion de l'antenne AM
Connectez l'antenne cadre AM fourni aux prises AM LOOP.
Connectez le cordon blanc à la prise AM EXT et le cordon noir à
la prise H.
Tournez l'antenne cadre jusqu'à ce que vous obteniez la
meilleure réception possible.
• Si la réception est mauvaise, connectez un fil extérieur
recouvert de vinyle (non fournie) à la prise AM EXT. Laissez
l'antenne cadre AM connectée.
Connexion de l'antenne FM
Connectez provisoirement l'antenne FM fournie à la prise FM
75 Ω COAXIAL.
Étendez l'antenne FM fournie horizontalement.
• Si la réception est mauvaise, connectez une antenne FM
extérieure (non fournie). Avant de brancher le câble coaxial
75 Ω avec connecteur, déconnectez l'antenne FM fournie.
Insérez les languettes
du cadre dans les
fentes de la base pour
assembler l'antenne
cadre AM.
AM LOOP
AM EXT
Si la réception FM est mauvaise,
connectez une antenne FM extérieure
(non fourni).
ANTENNA
FM 75
COAXIAL
REMARQUES
• Si l'antenne cadre AM est recouverte de vinyle,
retirez le vinyle en tordant de la façon montrée à
droite.
• Assurez-vous que les conducteurs d'antenne ne
touchent aucunes autres prises, cordons de
connexion et cordon d'alimentation. Cela pourrait
causer une mauvaise réception.
