3

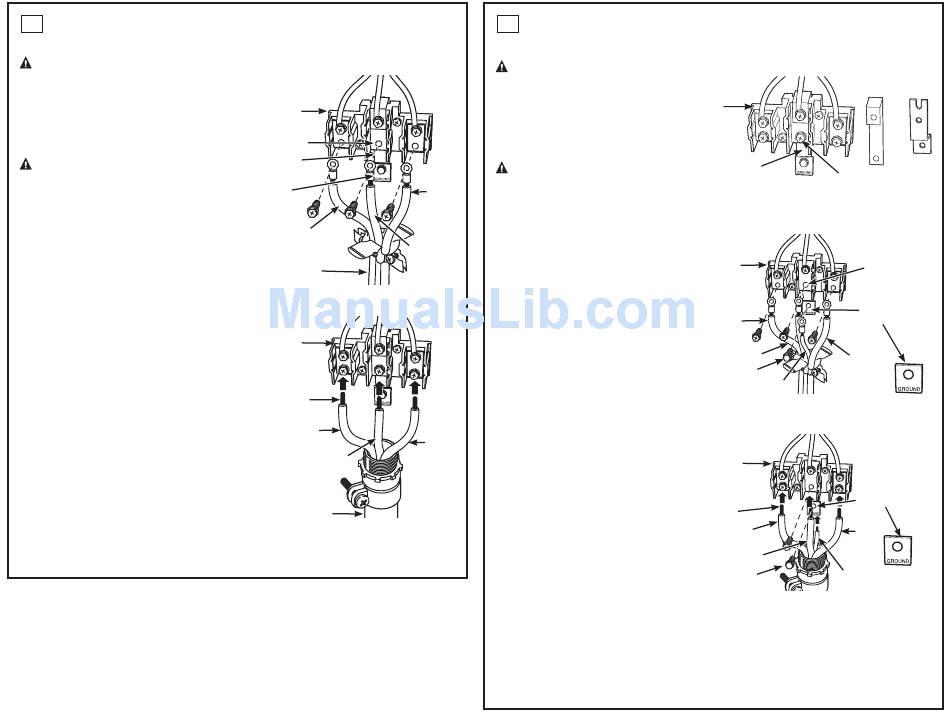

INSTALACIÓN DE TRES (3) ALAMBRES (LA CONEXIÓN A TIERRA SE
REALIZA A TRAVÉS DEL CABLE NEUTRO)
ADVERTENCIA :
Riesgo de Descarga
El cable neutro y la cinta de conexión a tierra
deben estar conectados como se muestra
a continuación, de modo que la cocina esté
correctamente conectada a tierra. No retire
la cinta de conexión a tierra. Si no se siguen
estas instrucciones, podrán existir riesgos de
descarga eléctrica..
ADVERTENCIA :
Riesgo de incendio
Los tornillos del bloque terminal deben estar
ajustados de forma segura. Si esto no se cumple,
existen riesgos de incendio.
PARA INSTALACIÓN DE CABLE DE ENERGÍA
A. Retire los 3 tornillos inferiores del bloque
terminal. No afloje los tornillos superiores.
B. No corte ni retire la cinta de conexión a tierra.
C. Inserte los 3 tornillos a través de cada anillo
terminal del cable de corriente y nuevamente
al bloque terminal. Asegúrese de que el cable
blanco se encuentre en el centro. Ajuste de
forma segura cada tornillos (entre 35 y 50
pulgadas/libra).
PARA INSTALACIÓN DE CONDUCTO
PORTACABLES
A. Afloje los 3 tornillos inferiores del bloque
terminal. No afloje los tornillos superiores.
B. No corte ni retire la cinta de conexión a tierra.
C. Inserte la punta del cable pelado (sin aislante
de 5/8") en las aberturas inferiores del bloque
terminal. Asegúrese de que el cable blanco se
encuentre en el centro. En ciertos modelos,
el cable deberá ser insertado a través de
una abertura de la cinta de conexión a tierra.
Ajuste de forma segura cada tornillo en cada
cable (entre 35 y 50 pulgadas/libra).
NOTA: Puede utilizarse cable de construcción de
aluminio pero debe clasificarse para el amperaje y
voltaje correctos.
SIGA CON EL PASO 5.
Cable de energía
Bloque
terminal (la
apariencia
puede
cambiar)
Terminal
neutral
Cinta de
conexión a
tierra
Rojo o
Placa de
Negro
conexión
a tierra
Rojo o
Negro
Blanco
Cable de
energía
Conducto portacables
Bloque
terminal
Puntas
de los
cables
Rojo o
Negro
Rojo o
Negro
Blanco
Conducto
portacables
4
INSTALACIÓN DE 4 ALAMBRES (CABLE DE CONEXIÓN A TIERRA
SEPARADO)
ADVERTENCIA :
Riesgo de Descarga
El cable neutro y la cinta de conexión a tierra
deben estar conectados como se muestra
a continuación, de modo que la cocina esté
correctamente conectada a tierra. No retire
la cinta de conexión a tierra. Si no se siguen
estas instrucciones, podrán existir riesgos de
descarga eléctrica.
ADVERTENCIA :
Riesgo de incendio
Los tornillos del bloque terminal deben estar
ajustados de forma segura. Si esto no se
cumple, existen riesgos de incendio.
PARA INSTALACIÓN DE CABLE DE ENERGÍA
A. Retire los 3 tornillos inferiores del bloque
terminal. No afloje los tornillos superiores.
B. Retire el tornillo de conexión a tierra y la
placa de conexión a tierra y retenga los
mismos.
C. Corte la cinta de conexión a tierra que está
debajo del bloque terminal, y descarte la
sección inferior.
D. Inserte el tornillo de conexión a tierra, a
través de la placa de conexión a tierra
(retirada anteriormente) y nuevamente en
la estructura de la cocina. Ajuste de forma
segura, pero sin ajustar en exceso (entre 15
y 20 pulgadas/libra).
E. Inserte los 3 tornillos de la terminal a través
de cada anillo terminal del cable de corriente
y nuevamente al bloque terminal. Asegúrese
de que el cable blanco se encuentre en el
centro. Ajuste de forma segura cada tornillo
(entre 35 y 50 pulgadas/libra).
PARA INSTALACIÓN DE CONDUCTO PORTACABLES
A. Retire los 3 tornillos inferiores del bloque
terminal. No afloje los tornillos superiores.
B. Retire el tornillo de conexión a tierra y la placa
de conexión a tierra y retenga los mismos.
C. Corte la cinta de conexión a tierra que está
debajo del bloque terminal, y descarte la
sección inferior.
D. Inserte la punta del cable descubierto de
conexión a tierra (sin aislante de 5/8") entre
el marco de la cocina y la placa de conexión
a tierra (retirada previamente) y asegure el
mismo con el tornillo de conexión a tierra.
Ajuste de forma segura, pero sin ajustar en
exceso (entre 15 y 20 pulgadas/libra).
E. Inserte las puntas de los cables (sin aislante
de 5/8") en las aberturas inferiores del bloque
terminal. Asegúrese de que el cable blanco se
Antes–Cable de energía
y conducto portacables
conexión a tierra
Bloque
terminal
Cinta de
conexión
Terminal
a tierra
neutral
Después–Cable de energía
Terminal
Bloque
neutral
terminal
Placa de conexión
a tierra (conexión a
tierra de la cocina)
Rojo o
Negro
Blanco
Rojo o
Tornillo de
Negro
conexión
Verde o
a tierra
Pelado
Después–Conducto portacables
Bloque
Placa de
terminal
conexión a tierra
(conexión a tierra
Puntas
de la cocina)
de los
cables
Rojo o
Rojo o
Negro
Negro
Blanco
Tornillo de
Verde o
conexión a tierra
Pelado
encuentre en el centro. En ciertos modelos,
el cable deberá ser insertado a través de
una abertura de la cinta de conexión a tierra.
Ajuste de forma segura cada tornillo en cada
cable (entre 35 y 50 pulgadas/libra).
NOTA: Puede utilizarse cable de construcción de
aluminio pero debe clasificarse para el amperaje y
voltaje correctos para poder realizar la conexión.
Cinta de
o
