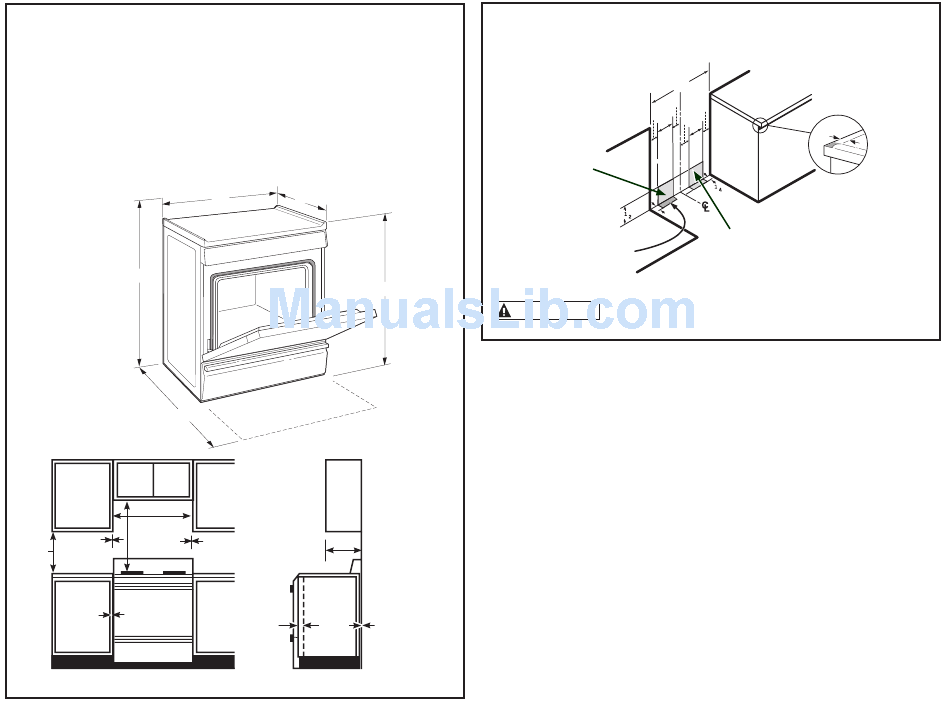

DIMENSIONES Y ESPACIOS

Deje el espacio adecuado entre la cocina y las
superficies combustibles adyacentes. Estas
dimensiones se deberán cumplir para un uso
seguro de su cocina.
Deje un espacio mínimo de 30" (76.2 cm) entre los
quemadores y la parte inferior del gabinete de
madera o metal sin protección, o deje un espacio
mínimo de 24" (61 cm) cuando la parte inferior
del gabinete de madera o metal esté protegido
por no menos de 1/4" (6.4 mm) de cartón de
retardo de incendios cubierta por no menos que
una lámina metálica de 28 MSG (.015" (.38 mm)
*41 ⁄ "
1
2
*Altura de la parte trasera basa-
da en el kit instalado de la parte
trasera estilo Café.
Profundidad con la puerta abierta:
46 ⁄ "
1
4
Mínimo para
gabinetes en
cada lado de
la parrilla
30"
30"
6"
Mínimo
Espacio mínimo
18"
con relación a la
pared izquierda
Para gabinetes
debajo de la
parte superior
de la cocina 0"
y la parte
trasera de la
cocina
SH 1 of 2 31-1098 C2S985 08-14 GE
de grosor), .015" (.38 mm) de grosor de acero
inoxidable, .025" (0.64 mm) de aluminio o .020"
(0.5 mm) de cobre.
La instalación de un horno microondas o de un
electrodoméstico de cocción que figuren en la
lista sobre la parte superior de la cocina deberá
cumplir con las instrucciones de instalación
provistas con el electrodoméstico.
Para la instalación de la isla, deje un espacio
mínimo de 2-½" desde la abertura hasta el
extremo trasero de la mesada y un mínimo de 3"
desde la abertura hasta los extremos laterales
de la mesada.
Profundidad con la
puerta cerrada (incluye
la manija de la puerta)
30"
29 ⁄ "
1
8
36
Profundidad
mínima para
gabinetes sobre
mostradores
6"
13"
Espacio mínimo
con relación a la
pared derecha
Extremo frontal
del panel lateral
de la cocina
adelante del
gabinete
0"
1/4"
Para gabinetes
debajo de la parte
superior de la
cocina y la parte
trasera de la cocina
DIMENSIONES Y ESPACIOS (CONT.)
UBICACIONES DE LA TUBERÍA DE GAS Y DEL TOMACORRIENTE ELÉCTRICO
Área recomendada
para la conexión a
través de una pared
del tubo de escape y
la válvula de cierre.
Área recomendada para la
conexión a través del piso
del tubo de escape y la
válvula de cierre.
1 / " ± 1 / "
4 4
PRECAUCIÓN
quemador, selle todas las abertura en la pared y el piso.
30"
3"
3"
3"
4"
9"
8"
2 " /
1
4
2"
7 " /
1
2
Área aceptable para el
tomacorriente recomendada.
Oriente el receptáculo
eléctrico de modo que la
longitud sea paralela al piso.
Para evitar que una corriente de aire afecte el funcionamiento del
Si la mesada posee un
extremo elevado, recorte
el mismo para despejar el
panel de control, como se
muestra a continuación.
9/16"
