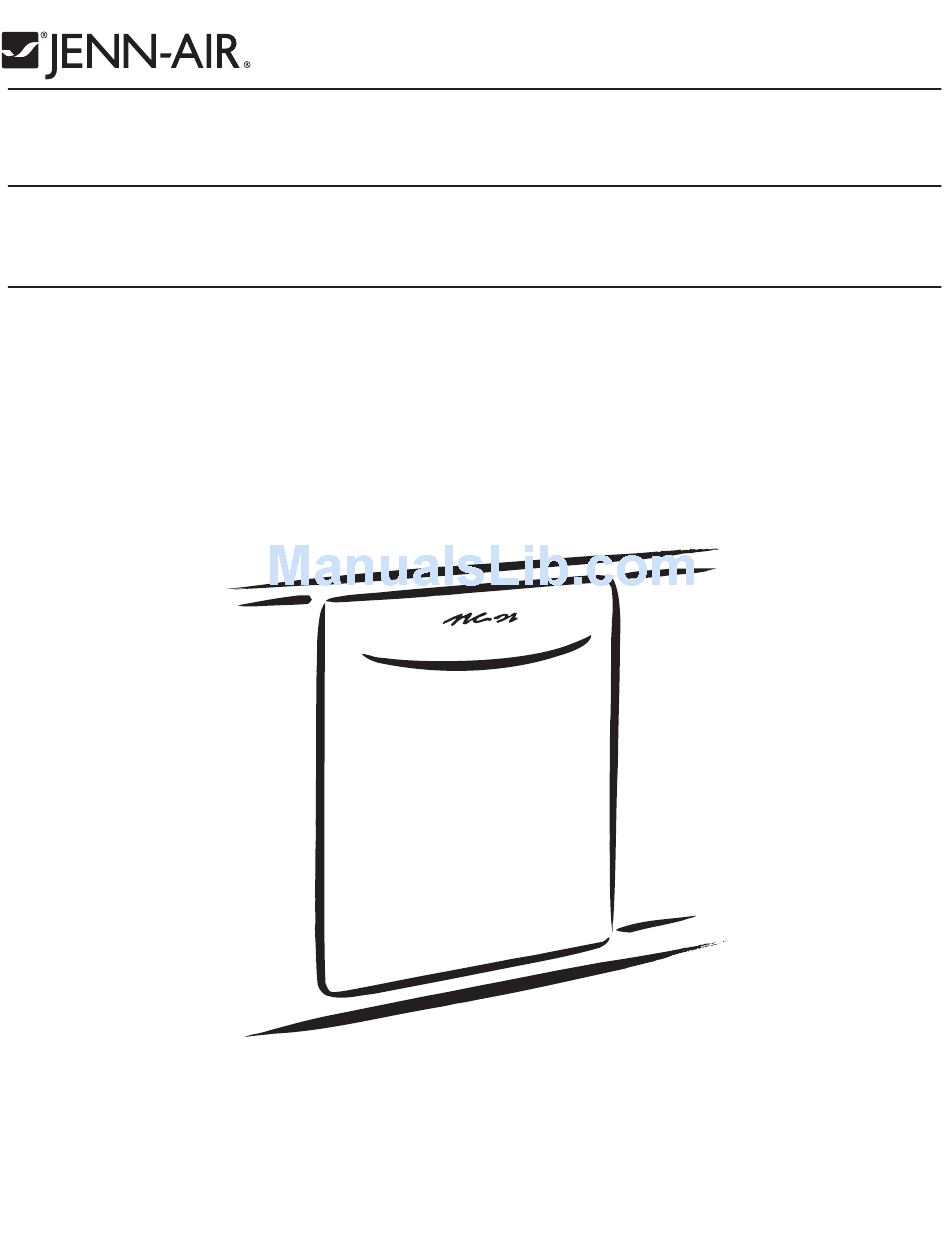

INSTALLATION INSTRUCTIONS
UNDERCOUNTER DISHWASHER
INSTRUCTIONS D'INSTALLATION
LAVE-VAISSELLE SOUS PLAN DE TRAVAIL
Table of Contents . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2
Table des matières . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26
W10208727A
Advertisement
Chapters
Table of Contents
Related Manuals for Jenn-Air W10208727A
Summary of Contents for Jenn-Air W10208727A
- Page 1 Table of Contents ........2 Table des matières ........26 W10208727A...
-
Page 2: Table Of Contents
Table of Contents Dishwasher Safety ....... . . 2 Installation Requirements ......3 Tools and Parts. -
Page 3: Installation Requirements
1.18” (2.9 cm) If installing custom front panels, Torx T15 screwdriver *Must be the proper size to connect your household wiring to 16-gauge wiring in dishwasher Other useful items you may need: Flashlight Bath towel Shallow pan Wood block... -
Page 4: Location Requirements
NOTE: To avoid shifting during dishwasher operation, shims must be securely attached to the floor. If dishwasher will be left unused for a period of time or in a location where it may be subject to freezing, have it winterized by authorized service personnel. - Page 5 *Insulation may be compressed (not used on all models) ” ( 6 1 ” ( 5 3 Check that all surfaces have no protrusions that would prohibit dishwasher installation. ” 4 ” ( 8 6 ( 1 0 3 ” ( 7 .
-
Page 6: Drain Requirements
Drain Requirements • A new drain hose is supplied with your dishwasher. If drain hose is not long enough, use a new drain hose with a maximum length of 12’ (3.7 m) (Part Number 3385556) that meets all current AHAM/IAPMO test standards, is resistant to heat and detergent, and fits the 1”... -
Page 7: Installation Instructions
Direct Wire: Follow Option B instructions Option A, Power Supply Cord: NOTE: A grounded 3 prong outlet is required inside a cabinet next to the dishwasher cabinet opening. Power Supply Cord-Drill hole Optional loc ation Optional loc ation Optional location "... -
Page 8: Prepare And Route Water Line
Metal cabinet: Cover hole with grommet included with power supply cord kit. Option B, Direct Wire: Helpful Tip: Wiring the dishwasher will be easier if you route the cable into the cabinet opening from the right-hand side. Direct Wire–Drill hole Optional location 3/4”... -
Page 9: Install Drain Hose
(If using copper tubing, it will bend and kink easily, so be gentle.) It should be far enough into the cabinet opening to connect it to the dishwasher inlet on the front left side of the dishwasher. Flush water supply line Slowly turn water shutoff valve to “ON”... -
Page 10: Install Moisture Barrier (On Some Models)
Option B, No waste disposer – no air gap No waste disposer – no air gap Waste tee Waste tee Waste tee Drain trap Drain trap 1. Connect black end of of drain hose to Black end waste tee and cut if needed. (Do not cut ribbed section.) 2. -
Page 11: Prepare Dishwasher
Do not use door panel as a work table without first covering with a towel to avoid scratching the door panel. Using two or more people, grasp sides of dishwasher door frame and place dishwasher on its back. Remove panels Using a 1/4”... -
Page 12: Make Power Supply Cord Connection
Option A, Power Supply Cord: Power Cord—Route cord into terminal box Route cord so that it does not touch dishwasher motor to lower part of dishwasher tub. Pull cord through strain relief in terminal bow. Take notice when installing or removing the dishwasher in order to reduce the chance of damaging the power supply cord. -
Page 13: Determine Cabinet Opening
If needed, see website for animated representation of this step. Visit www.jenn-air.com under FAQ tab. Power Cord - Secure cord on strain relief Tighten strain relief screws to secure cord. Power Cord—Reinstall terminal box cover Place wires inside terminal box. -
Page 14: Install The Door Handle (On Some Models)
For more information on Jenn-Air custom handle selection, refer to the Jenn-Air Catalog, visit www.jenn-air.com, or call 1-800-688-1100. NOTE: A customer-supplied full front panel must weigh no more than 16 lbs (7.3 kg) and must be made to... - Page 15 Dishwashers with control panel on top custom panel dimensions 3 screws per side outer panel Gently set outer panel aside. Lay the customer-supplied custom panel face down on a covered, non-scratching surface. Mark line Back Measure 9 29/32" (25.2 cm) from top edge and mark a line on the back of customer-supplied custom panel.
-
Page 16: Choose Attachment Option
Countertop attachment brackets IMPORTANT: The dishwasher must be secured to the cabinet. There are two brackets on top of the dishwasher that can be attached to the countertop if it is wood, laminate or other similar surfaces. If your countertop is marble, granite or other hard surface, the brackets may be moved to the sides of the dishwasher. -
Page 17: Move Dishwasher Into Cabinet Opening
Push bracket into slot on the side of dishwasher, and bend tab in toward the side of the dishwasher so that it keeps the bracket in place. Repeat this step for the other side of the dishwasher. NOTE: Do not attach the dishwasher. This will be done later. - Page 18 The screw can be put into one of three holes in the front leg of dishwasher. If the door closes by itself, move the tensioner to a higher number hole and replace screw. Reattach door spring to rear leg.
-
Page 19: Connect To Water Supply
Check level side to side and adjust legs if needed Place level against top front opening of tub. Check that dishwasher is level from side to side. If dishwasher is not level, adjust front legs up or down until dishwasher is level. -
Page 20: Connect To Drain
Stop After hose is connected, remove towel. If needed, see website for animated representation of this step. Visit www.jenn-air.com/drain under FAQ tab. Make Direct Wire Electrical Connection NOTE: If the power supply cord was connected earlier, proceed to “Secure Dishwasher in Cabinet Opening”... - Page 21 UL Listed/CSA Certified twist-on wire connectors (not included). Wiring configuration Power supply wire: ground wire If needed, see website for animated representation of this step. Visit www.jenn-air.com/electrical under FAQ tab. Direct Wire—Secure cable in strain relief Ground wire Tighten strain relief screws to secure cable.
-
Page 22: Secure Dishwasher In Cabinet Opening
Secure Dishwasher in Cabinet Opening Double check dishwasher alignment in cabinet opening Check that dishwasher is still level front to back and side to side in cabinet opening. Remove lower dish rack and place towel Open dishwasher door, remove lower dish rack, and place towel over pump assembly and lower spray arm of dishwasher. -
Page 23: Complete Installation
Check side attachment plastic button If securing with a side attachment, check that sides of door do not rub against the screw heads. If they do, dishwasher must be re-centered. When dishwasher is properly centered, replace plastic buttons. Remove towel and replace lower dishwasher rack Remove towel from dishwasher. -
Page 24: Check Operation
Selecting certain options could increase cycle time past 3.5 hours. Rinse aid is necessary for good drying results: This dishwasher is designed to be used with rinse aid for good drying performance and controlling hard water deposit buildup. Energy efficient dishwashers use less water and energy, so they depend on the water sheeting action of rinse aid for good drying performance. - Page 25 Notes...
-
Page 26: Sécurité Du Lave-Vaisselle
Table des matières Sécurité du lave-vaisselle ......26 Exigences d’installation ......27 Outillage et pièces . -
Page 27: Exigences D'installation
EXIGENCES D'INSTALLATION Outillage et pièces Rassembler les outils et composants nécessaires avant d’entreprendre l’installation. Lire et observer les instructions fournies avec chacun des outils de la liste ci-dessous. Toutes les installations Outillage nécessaire : Tournevis à Pince lame plate Tournevis Couteau Phillips utilitaire... -
Page 28: Exigences D'emplacement
Exigences d'emplacement Une source d'électricité avec liaison à la terre est nécessaire. Ne pas placer de canalisation d’évacuation, canalisation d’eau ou câblage électrique à un endroit où cela susciterait interférence ou contact avec les pieds ou le moteur du lave- vaisselle. - Page 29 Dimensions du produit et de l'ouverture d'encastrement du placard ” 7 / 8 ( 6 3 ” 1 / 2 ( 6 2 ( 8 6 7 / 8 ” i n . u l e t t e l e v é...
-
Page 30: Exigences D'évacuation
Exigences d'évacuation • Un tuyau d’évacuation neuf est fourni avec le lave- vaisselle. Si ce tuyau n’est pas suffisamment long, utiliser un tuyau d’évacuation neuf de longueur maximale de 12' (3,7 m) (pièce numéro 3385556) qui satisfait les critères des normes de test AHAM/IAPMO en vigueur, est résistant à... -
Page 31: Instructions D'installation
INSTRUCTIONS D'INSTALLATION AVERTISSEMENT Risque de choc électrique Interrompre l'alimentation électrique avant d'installer le lave-vaisselle (au niveau du tableau de distribution - fusible ou disjoncteur). Le non-respect de cette instruction peut causer un décès ou on choc électrique. Interrompre l'alimentation électrique Interrompre l'alimentation électrique au niveau du disjoncteur ou du tableau de distribution avant d'installer le lave-vaisselle. -
Page 32: Préparation Et Acheminement De La Canalisation D'eau
Cordon d'alimentation électrique - Préparation du trou Placard en bois Placard de bois : Poncer le trou jusqu’à obtenir une surface lisse. Placard métallique : Couvrir le trou avec l’œillet fourni avec l’ensemble du cordon d’alimentation. Option B, raccordement direct : Conseil utile : Le raccordement au lave-vaisselle sera plus facile si l'on achemine le câble par le côté... -
Page 33: Installation Du Tuyau D'évacuation
Acheminement de la canalisation d'alimentation en eau Acheminer lentement la canalisation d’alimentation en eau à travers le trou du placard. (On doit travailler prudemment si l’on utilise une canalisation de cuivre : celle-ci est malléable et se déforme ou s’écrase facilement). -
Page 34: Installation De La Barrière Anti-Humidité (Sur Certains Modèles)
Option B - pas de broyeur à déchets – sans brise-siphon Pas de broyeur à déchets - sans brise-siphon Canalisation Raccord T Raccord T d'égout en T Siphon Siphon Siphon 1. Raccorder l’extrémité noire du tuyau Extrémité d’évacuation à la canalisation d'égout en noire T et couper si nécessaire. -
Page 35: Préparation Du Lave-Vaisselle
Préparation du lave-vaisselle AVERTISSEMENT Risque de basculement Ne pas utiliser le lave-vaisselle jusqu’à ce qu’il soit complètement installé. Ne pas appuyer sur la porte ouverte. Le non-respect de ces instructions peut causer des blessures graves ou des coupures. AVERTISSEMENT Risque du poids excessif Utiliser deux personnes ou plus pour dÈplacer et installer le lave-vaisselle. -
Page 36: Raccordement Du Cordon D'alimentation
Installation d'un serre-câble Installer un serre-câble (homologation UL/certification CSA). S’assurer que les têtes de vis soit orientées vers la gauche lors du serrage de l’écrou à conduit. Le serre-câble est fourni avec le cordon d’alimentation. Quel type de connexion l'utilisateur emploie-t-il? Cordon d'alimentation électrique : Cordon d’alime ntation : Suivre les instructions de l'option A... -
Page 37: Évaluation De L'ouverture D'encastrement Du Placard
Fil de mise à la terre Conducteur de mise à la terre Au besoin, visiter le site Web pour une représentation vidéo de cette étape. Visiter www.jenn-air.com sous l'onglet FAQ. Cordon d'alimentation électrique - Fixation du cordon sur le serre-câble Resserrer les vis de serre-câble pour fixer le cordon. -
Page 38: Installation De La Poignée De Porte (Sur Certains Modèles)
Pour plus d’informations sur le choix de la poignée personnalisée Jenn-Air, consulter le catalogue Jenn-Air, visiter www.jenn-air.com ou composer le 1-800-688-1100. REMARQUE : Un panneau personnalisé avant complet acheté... - Page 39 Installation du panneau personnalisé - Lave-vaisselle avec tableau de commande sur le dessus 23 1/2” *30 3/16” (76,7 cm) (59,7 cm) 3/4” (19,1 mm) Cette dimension est valable pour une bride de calage de 4" (10,2 cm). Si l'installation nécessite une bride de calage plus haute, régler la hauteur du panneau de bois en fonction.
-
Page 40: Choix De L'option De Fixation
Fixation du panneau principal Réinstaller 3 vis de chaque côté Installer le panneau sur la porte en réinstallant les trois vis de chaque côté; ne pas les serrer complètement. Ceci tiendra le panneau en place sur le cadre de la porte. Installation du panneau personnalisé... -
Page 41: Insertion Du Lave-Vaisselle Dans L'ouverture D'encastrement Du Placard
Sectionnement de l'extrémité de la bride ligne en pointillés Briser l'extrémité de la bride le long des pointillés. Avec l'aide d'une autre personne pour maintenir l'arrière du lave-vaisselle et l’empêcher de basculer, ouvrir la porte du lave-vaisselle et placer une serviette sur la pompe et le bras d'aspersion du lave-vaisselle. - Page 42 Vérification de la position de la canalisation d'eau et du tuyau d'évacuation Vérifier que la canalisation d’eau se trouve sur le côté gauche de l’ouverture du placard, et que le tuyau d’évacuation se trouve près du centre de l’ouverture du placard.
-
Page 43: Raccordement À L'alimentation En Eau
Alignement de l'avant du lave- vaisselle avec l'avant des portes de placard Aligner l’avant du panneau de porte du lave-vaisselle avec les portes des placards. Il faudra peut-être ajuster l’alignement de celui-ci pour qu’il soit en affleurement avec les placards. Vérification de l'aplomb et réglage des pieds si nécessaire Vérifier que chaque pied de réglage de l’aplomb est... -
Page 44: Raccordement Au Circuit D'évacuation
Position définitive de la bride de tuyau Raccord de tuyau d'évacuation noir Après que le tuyau soit raccordé, ôter la serviette. Au besoin, visiter le site Web pour une représentation vidéo de cette étape. Visiter www.jenn-air.com/drain sous l'onglet FAQ. Bride verte Tuyau d'évacuation Butée d'arrêt du... -
Page 45: Raccordement Électrique Direct
Raccordement électrique direct REMARQUE : Si le cordon d’alimentation a été raccordé précédemment, passer à la section Fixation du lave-vaisselle dans l’ouverture d’encastrement du placard. Option B, raccordement direct : Raccordement direct - Acheminement du câble dans le boîtier de connexion Acheminer le cordon d’alimentation de façon à... -
Page 46: Fixation Du Lave-Vaisselle Dans L'ouverture D'encastrement Du Placard
Fil de mise à la terre Au besoin, visiter le site Web pour une représentation vidéo de cette étape. Visiter www.jenn-air.com/electrical sous l'onglet FAQ. Raccordement direct - Fixation du câble dans le serre-câble Resserrer les vis de serre-câble pour fixer le câble. - Page 47 Suppression de la serviette et réinstallation du panier à vaisselle inférieur Retirer la serviette du lave-vaisselle. Réinstaller le panier à vaisselle inférieur. Au besoin, visiter le site Web pour une représentation vidéo de cette étape. Visiter www.jenn-air.com/anchoring sous l'onglet FAQ.
-
Page 48: Achever L'installation
Achever l'installation Réinstallation des panneaux d'accès Isolant (sur certains modèles) Panneau d'accès Panneau inférieur Vérifier que l’agrafe de liaison à la terre est fixée sur le panneau inférieur. Placer le panneau inférieur derrière le panneau d’accès. Sur certains modèles, il y a sur le panneau d’accès un matériau isolant qui devra être inséré... -
Page 49: Contrôle Du Fonctionnement
AVERTISSEMENT Risque de choc électrique Brancher sur une prise à 3 alvéoles reliée à la terre. Ne pas enlever la broche de liaison à la terre. Ne pas utiliser un adaptateur. Ne pas utiliser un câble de rallonge. Le non-respect de ces instructions peut causer un décès, un incendie ou un choc électrique. -
Page 50: Conseils Supplémentaires
Conseils supplémentaires Prévoir des durées de séchage plus longues. La durée d’exécution des programmes de votre nouveau lave- vaisselle est d’environ 2 à 3 heures par charge, mais il utilise presque 40 % d’énergie de moins que des modèles plus anciens. Conçu pour une faible consommation d’ensemble avec un moteur à... - Page 51 Notes...
