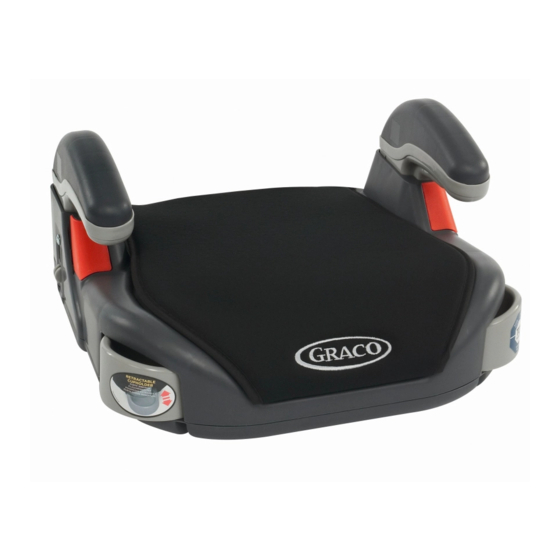

Booster Seat

Owner' s Manual
READ THIS MANUAL.
Do not install or use this car seat until you read and
understand the instructions in this manual.
FAILURE TO PROPERLY USE THIS CAR SEAT
INCREASES THE RISK OF SERIOUS INJURY
OR DEATH IN A SUDDEN STOP OR CRASH.
ISPB057BA
US
©2007 Graco
10/07

Advertisement

Chapters

Table of Contents
loading

Related Manuals for Graco Booster Seat

Summary of Contents for Graco Booster Seat

  • Page 1: Booster Seat

    Meijer.com Booster Seat Owner’ s Manual READ THIS MANUAL. Do not install or use this car seat until you read and understand the instructions in this manual. FAILURE TO PROPERLY USE THIS CAR SEAT INCREASES THE RISK OF SERIOUS INJURY OR DEATH IN A SUDDEN STOP OR CRASH.

  • Page 2: Table Of Contents

    Using your Graco Booster Seat ..22-24 Booster Seat Positions ....25 Securing your Child in Vehicle ..26-29 Adjusting the Head Support .

  • Page 3: Registration Information

    Register Your Booster Seat Please fill in the above information. The model number and manufactured on (date) can be found on a label underneath your booster seat. Fill out the prepaid registration postcard attached to the seat cover and mail it today.

  • Page 4: If You Need Help

    If You Need Help Meijer.com Please contact our Customer Service Department with any questions you may have concerning parts, use, or maintenance. When you contact us, please have your product’ s model number ready so that we may help you efficiently. This number can be found on a sticker on the underside of your booster seat.

  • Page 5: Parts List

    Parts List Meijer.com Adult assembly required. Tool required: Philips screwdriver Left / right armrests Base Shoulder belt positioning clip Height adjustment screw (2) On certain models Lower back support Head support Body Pillows Armrest covers...

  • Page 6: Warnings To Parents And Other Users

    Sudden braking and sharp turns can injure your child if the booster seat is not properly installed or if your child is not properly secured in...
  • Page 7 Remove it or make sure that it is securely belted in the vehicle. • REPLACE THE BOOSTER SEAT AFTER AN ACCIDENT OF ANY KIND. An accident can cause damage to the booster seat that you cannot see.
  • Page 8 • NEVER GIVE THIS BOOSTER SEAT to someone else without also giving them this manual. • NEVER USE A SECOND-HAND BOOSTER SEAT or a booster seat whose history you do not know. • NEVER USE THIS BOOSTER SEAT without the armrests attached to the base.

  • Page 9: Assembling The Booster Seat

    Meijer.com Assembling the Booster Seat Step 1. Insert armrest into base as shown until buttons snap into slots on side of base SNAP! Step 2. Select the desired armrest height for your child, then insert the height adjustment screw and tighten.
  • Page 10 Step 4. Meijer.com Slip armrest covers (on certain models) onto armrests as shown. Step 5. Your Graco booster seat is now ready to use. See page 32, “Securing Child in Vehicle with Shoulder Belt Positioning Clip”. FOR MODELS with a back support continue on to Step 6.

  • Page 11: Assembling The Back Support

    Assembling the Back Support Meijer.com (on certain models) Step 6. On certain models, your lower back support pad may not be attached to the back support. Place lower back support pad around edges of support as shown. Then fasten lower elastic strap to the metal hook on the other side of the seat pad.
  • Page 12 Step 7. Meijer.com Squeeze red adjustment button and slide two pieces together until they snap into place CHECK to make sure two pieces are securely snapped together by pulling on them. SNAP! Step 8. Attach elastic strap to metal hook on other side of seat pad as shown .
  • Page 13 Step 9. Meijer.com Flip seat over and insert the fabric from the head support underneath the fabric on the lower back support as shown To make insertion of fabric easier, slide the upper and lower back pieces apart by squeezing the red adjustment button.
  • Page 14 Step 10. Meijer.com Attach backrest to base. “U”-shaped hooks on bottom of backrest will interlock with bars on base Make sure that no part of the seat covering interferes when attaching backrest to the base.
  • Page 15 Step 11. Meijer.com Once backrest is securely attached to the base, push backrest up as shown...
  • Page 16 Step 12. Meijer.com Your Graco booster seat is now ready to use. See page 22-29, “Using your Graco Booster Seat” and “Securing Your Child in Vehicle”.

  • Page 17: Weight And Height Limits

    FAILURE TO USE booster seat in a manner appropriate for your child’ s size may increase the risk of serious injury or death. To use this Graco booster seat, your child MUST meet ALL of the following requirements: With back support (approximately 3 to 10 years old) : •...
  • Page 18 / head rest. Your Graco booster seat can be used with or without the back support (on certain models) as long as the above requirements are met.

  • Page 19: Vehicle Seat Location Requirements

    NOT be safe for this booster seat. Some vehicles do not have any seating positions that can be used safely with the booster seat. If you are not sure where to place the booster seat in your vehicle, consult your vehicle owner’...

  • Page 20: Vehicle Seat Belt Requirements

    Vehicle Seat Belt Requirements Meijer.com MANY SEAT BELT SYSTEMS ARE NOT SAFE TO USE WITH THE BOOSTER SEAT. Pay careful attention to these systems; some of the seat belts that are NOT safe to use look very much like seat belts that are safe to use. If you are unsure, consult your vehicle owner’...

  • Page 21: Unsafe Vehicle Belt Systems

    UNSAFE Vehicle Seat Belt Systems Meijer.com DO NOT USE ANY OF THE FOLLOWING VEHICLE BELT SYSTEMS. • NEVER use a lap-only belt. • NEVER use a Passive Restraint - Lap or Shoulder Belt Mounted on Door • NEVER use a Passive Restraint - Lap Belt with Motorized Shoulder...

  • Page 22: Using Your Graco Booster Seat

    Using your Graco Booster Seat Meijer.com FAILURE TO PROPERLY SECURE YOUR CHILD AND THE BOOSTER SEAT IN YOUR VEHICLE INCREASES THE RISK OF SERIOUS INJURY OR DEATH IN THE EVENT OF A SHARP TURN, SUDDEN STOP OR CRASH. WARNING: Use only the vehicle’...
  • Page 23 DO NOT allow child to slide down in booster seat If child will not keep vehicle restraint properly positioned, DO NOT use this booster seat. Use a different child restraint system.
  • Page 24 Meijer.com Vehicle seat headrest must not interfere with booster seat head support. The front of booster seat MUST NOT hang over front of vehicle seat The back of the booster seat MUST fit tight against the vehicle seat back as shown...

  • Page 25: Booster Seat Positions

    Booster Seat Positions Meijer.com Your booster seat has two positions as shown. Upright Reclined The back of the booster seat MUST fit tight against the vehicle seat back as shown in either the first or second position. DO NOT USE...

  • Page 26: Securing Your Child In Vehicle

    Securing Your Child in Vehicle Meijer.com 1. Place booster seat firmly against the back of a forward-facing vehicle seat equipped with a lap/shoulder belt only 2. Have your child sit in booster seat with their back flat against back of booster seat.
  • Page 27 3. Position shoulder belt through the shoulder belt Meijer.com guide shown in , NOT as shown in . Fasten buckle and pull up on the shoulder belt to tighten. INCORRECT CORRECT...
  • Page 28 4. To ensure the correct Meijer.com head support height is obtained, the bottom of the headrest MUST be even with the top of child’ s shoulders as shown in and the shoulder belt must be positioned in the red zone as shown in CORRECT The lap belt portion MUST pass under...
  • Page 29 5. If the belt lays across Meijer.com child’ s neck, head or face , readjust head support height. Follow instructions on page 30, “Adjusting the Head Support”. INCORRECT INCORRECT INCORRECT...

  • Page 30: Adjusting The Head Support

    Adjusting the Head Support Meijer.com BEFORE adjusting the head support height, have your child lean forward slightly. Squeeze the red adjustment button on top of seat and pull back support up until it snaps into one of the 6 height Back of seat positions.

  • Page 31: Removing The Back Support (On Certain Models) To Use As Backless Booster

    Removing the Back Support Meijer.com (on certain models) to Use as Backless Booster To use booster seat without back support: Remove back support as shown. “U”-shaped hooks on bottom of back support are interlocked with bars on base. Lift back...

  • Page 32: Securing Child In Vehicle With Shoulder Belt Positioning Clip

    If shoulder belt lays outside this zone, the shoulder belt positioning clip MUST be used. To attach clip to booster seat: 1. Insert the loop end of strap around verticla bar on rear of seat as shown in . The shoulder belt...
  • Page 33 2. Pass the clip and strap through the loop end as shown Meijer.com and pull strap up NOTE: Free end of strap should face front of seat.
  • Page 34 3. Slide the vehicle shoulder belt onto the clip as Meijer.com shown in and pull strap down to tighten clip against child’ s shoulder. The lap belt portion MUST pass under the armrests and be positioned low on the hips. The belt MUST NOT be twisted.

  • Page 35: Shoulder Belt Positioning Clip

    Rear view of child sitting in seat Meijer.com Shoulder belt positioning clip 4. For warnings on vehicle belt positions, see page 22-24, “Using your Graco Booster Seat”.

  • Page 36: Airplane Use

    Additional Information Meijer.com Airplane Use This restraint is not certified for aircraft use because there are no shoulder belts available in an aircraft. Cupholders Cupholders are included on both sides of the seat.

  • Page 37: Instruction Sheet Storage

    Care and Maintenance • CONTINUOUS USE OF BOOSTER SEAT MAY CAUSE DAMAGE TO VEHICLE SEAT. Use a booster seat mat, towel or thin blanket to protect upholstery. • METAL AND PLASTIC PARTS: clean with mild soap and cool water. No bleach or detergents.
  • Page 38 To Remove Seat Cover Meijer.com 1. Remove elastic loops and hooks from seat as shown On some models, there is a plastic clip in the front of the seat pad on the base that will need to be removed before washing. 2.

  • Page 39: Body Pillows (On Certain Models)

    Body Pillows (on certain models) Meijer.com Body Pillows are included with some models. Insert body pillows exactly as shown. DO NOT use any other pillows other than those provided by Graco.

  • Page 40: Replacement Parts

    Replacement Parts Meijer.com To purchase parts or accessories or for warranty information in the United States, please contact us at the following: www.gracobaby.com 1-800-345-4109...
  • Page 41 NO USAR ESTE ASIENTO DE SEGURIDAD INFANTIL DE MANERA CORRECTA AUMENTA EL RIESGO DE LESIONES GRAVES O LA MUERTE EN UNA PARADA REPENTINA O UN ACCIDENTE. ISPB057BA ©2007 Graco 10/07...
  • Page 42 ....21 Usar su asiento para niños de Graco ... . .22-24 Posiciones del asiento para niños .

  • Page 43: Información De Inscripción

    150 Oaklands Blvd. Exton, PA, 19341 EE.UU. llame a 1-800-345-4109 o regístrelo en línea en http://www.gracobaby.com/carseatregistration Información sobre retiradas • Llame a la línea directa de seguridad automotriz del gobierno de EE.UU. al 1-888-327-4236 (TTY:1-800-424-9153), o http://www.NHTSA.gov • Graco: 1-800-345-4109 o www.gracobaby.com...

  • Page 44: Si Necesita Ayuda

    Si necesita ayuda Meijer.com Póngase en contacto con nuestro Departamento de Servicio al Cliente con cualquier pregunta que tenga sobre piezas, el uso o el mantenimiento. Cuando se pone en contacto con nosotros, tenga a mano el número de modelo de su producto para que le podamos ayudar de manera eficaz.

  • Page 45: Lista De Piezas

    Lista de piezas Meijer.com Se requiere el montaje por un adulto. Herramienta requerida : destornillador Philips Apoyabrazos izquierdo y derecho Base Clip de colocación del cinturón de hombro Tornillo de ajuste de la altura (2) En ciertos modelos Respaldo Apoyacabezas Cojines para el cuerpo Fundas de los apoyabrazos...

  • Page 46: Advertencias A Padres Y Otros Usuarios

    Advertencias a padres Meijer.com y otros usuarios • NINGÚ N ASIENTO DE SEGURIDAD PARA AUTOMÓ VIL PUEDE GARANTIZAR LA PROTECCIÓN CONTRA LESIONES EN TODAS LAS SITUACIONES. SIN EMBARGO, EL USO CORRECTO DE ESTE ASIENTO DE SEGURIDAD PARA AUTOMÓVIL REDUCE EL RIESGO DE QUE SU NIÑ O SUFRA LESIONES SERIAS O LA MUERTE.
  • Page 47 • NUNCA COLOQUE ESTA ASIENTO PARA Meijer.com NIÑ OS EN UN ASIENTO DEL VEHÍ CULO EQUIPADO CON BOLSA DE AIRE. Si la bolsa de aire se infla, puede golpear al niño y a el asiento para niños con mucha fuerza y puede causar lesiones graves o la muerte de su niño.
  • Page 48 • REEMPLACE EL ASIENTO PARA NIÑ OS Meijer.com DESPUÉS DE UN ACCIDENTE DE CUALQUIER TIPO. Un accidente puede causar daños ocultos en el asiento para niños. • NO MODIFIQUE SU ASIENTO PARA NIÑ OS ni use ningún accesorio o pieza proporcionados por otros fabricantes.

  • Page 49: Montar Del Asiento Para Niños

    Montar del asiento para niños Meijer.com Paso 1. Inserte el apoyabrazos en la base como se indica hasta que los botones se traben en las ranuras de la base lateral CLIC! ¡ Paso 2. Seleccione la altura deseada del apoyabrazos para su niño, luego inserte el tornillo de ajuste de la altura...
  • Page 50 (en ciertos modelos) en los apoyabrazos, como se indica. Paso 5. Su asiento para niños de Graco ya está lista para usar. Vea la página 32, "Sujetar a su niño en el vehí culo con el clip de colocación del cinturón de hombro".

  • Page 51: Montar El Respaldo

    Montar el respaldo Meijer.com (en ciertos modelos) Paso 6. En ciertos modelos, es posible que la almohadilla inferior del respaldo no esté sujeta al respaldo. Coloque la almohadilla inferior del respaldo alrededor de los bordes de apoyo, como indica la figura. Luego ajuste la correa elástica inferior al gancho de metal que está...
  • Page 52 Paso 7. Meijer.com Apriete el botón rojo de ajuste y junte las dos piezas hasta que encajen en su sitio VERIFIQUE que las dos piezas estén bien conectadas, jalando las mismas. ¡ CLIC! Paso 8. Sujete la correa de elastica como se indica Si ya sujetó...
  • Page 53 Paso 9. Meijer.com De la vuelta al asiento e inserte la tela del apoyacabezas debajo de la tela del respaldo como se indica Para facilitar la inserción de la tela, separe las piezas superior e inferior del respaldo, apretando el botón rojo de ajuste.
  • Page 54 Paso 10. Meijer.com Conecte el respaldo a la base. Los ganchos en forma de "U" en el fondo del respaldo se engancharán en las barras de la base Asegúrese que ninguna pieza de la funda del asiento interfiera con la conexión del respaldo a la base.
  • Page 55 Paso 11. Meijer.com Una vez que el respaldo está bien conectado a la base, suba el mismo como se indica...
  • Page 56 Paso 12. Meijer.com Su asiento para niños de Graco ya está lista para usar. Vea las páginas 22 a 29, "Usar su asiento para niños de Graco" y "Sujetar a su niño en el vehí culo".

  • Page 57: Lí Mites De Altura Y Peso

    Para usar este asiento para niños de Graco, su niño DEBE cumplir con TODOS los requisitos siguientes: Con respaldo (de 3 a 10 años, aproximadamente): •...
  • Page 58 / apoyacabezas del asiento del vehí culo. Su asiento para niños de Graco puede usarse con o sin el respaldo (en ciertos modelos) siempre y cuando se cumplan los requisitos anteriores.

  • Page 59: Requisitos Para La Ubicación Del Asiento Del Vehí Culo

    Cuando sea posible, sujete el asiento para niños de Graco en la posición central del asiento directamente detrás de los asientos delanteros. Sin embargo, a menudo, esta posición viene equipada solamente con un cinturón de regazo...

  • Page 60: Requisitos Para Los Cinturones De Seguridad Del Vehí Culo

    NO son seguros para usar se parecen mucho a los que sí son seguros. Si no está seguro, consulte el manual del propietario de su vehí culo o llame a Graco Children's Products Inc. al 1-800-345-4109. Sistemas...

  • Page 61: Sistemas Inseguros De Cinturones De Seguridad Del Vehí Culo

    Sistemas INSEGUROS de cinturones Meijer.com de seguridad del vehí culo NO USE NINGUNO DE LOS SIGUIENTES SISTEMAS PARA SUJETAR EL ASIENTO DE SEGURIDAD. • NUNCA use un cinturón de regazo solamente. • NUNCA use un cinturón pasivo - un cinturón de regazo u hombro montado en la puerta •...

  • Page 62: Usar Su Asiento Para Niños De Graco

    Usar su asiento para niños de Graco Meijer.com NO SUJETAR CORRECTAMENTE A SU NIÑ O Y EL ASIENTO PARA NIÑ OS EN SU VEHÍ CULO AUMENTA EL RIESGO DE LESIONES GRAVES O LA MUERTE EN CASO DE UN GIRO BRUSCO, UNA PARADA REPENTINA O UN ACCIDENTE.
  • Page 63 Meijer.com Los cinturones del vehí culo DEBEN quedar planos encima del niño y NO DEBEN quedar torcidos. NO use el cinturón de los hombros suelto debajo del brazo del niño NO coloque el cinturón del vehí culo por encima de los apoyabrazos Debe pasar por debajo de los apoyabrazos.
  • Page 64 Meijer.com La parte de regazo del cinturón de regazo / hombro DEBE quedar bien ajustada en la parte inferior de las caderas, tocando los muslos. NO permita que el niño se deslice hacia abajo en el asiento para niños Si el niño no mantiene la posición correcta del cinturón de seguridad del vehí...

  • Page 65: Posiciones Del Asiento Para Niños

    Posiciones del asiento para niños Meijer.com Su asiento para niños tiene dos posiciones como se indica. Vertical Reclinado El respaldo del asiento para niños DEBE caber ajustadamente contra el respaldo del asiento del vehí culo como se indica en la primera o segunda posición.

  • Page 66: Sujetar A Su Niño En El Vehí Culo

    Sujetar a su niño en el vehí culo Meijer.com 1. Coloque el asiento para niños firmemente contra el respaldo de un asiento del vehí culo orientado hacia delante solamente con un cinturón de regazo / hombro 2. Siente a su niño en el asiento para niños con su espalda plana contra el respaldo del asiento para niños.
  • Page 67 3. Pase el cinturón de hombro por el soporte del Meijer.com cinturón de hombro como se indica en NO como se indica en . Abroche la hebilla y jale el cinturón de hombro hacia arriba para ajustarlo. CORRECTA INCORRECTA...
  • Page 68 4. Para asegurar que Meijer.com obtiene la altura correcta para apoyar la cabeza, la parte de abajo del apoyacabeza DEBE estar parejo con la parte de arriba de los hombros del niño como se indica en y el cinturón de CORRECTA hombro debe estar colocado en la zona...
  • Page 69 5. Si el cinturón pasa a Meijer.com través del cuello, la cabeza o la cara del niño , vuelva a ajustar la altura del apoyacabezas. Cumpla las instrucciones en la página 30, “Ajustar el apoyacabezas”. INCORRECTA INCORRECTA INCORRECTA...

  • Page 70: Ajustar El Apoyacabezas

    Ajustar el apoyacabezas Meijer.com ANTES de ajustar la altura del apoyacabezas, incline a su niño un poco hacia delante. Apriete el botón rojo de ajuste en la parte superior del asiento y jale el apoyacabezas hacia arriba hasta que encaje en una de Parte trasera del asiento las 6 posiciones de altura.

  • Page 71: Desmontar El Respaldo (En Ciertos Modelos) Para Usarlo

    Desmontar el respaldo Meijer.com (en ciertos modelos) para usarlo como asiento para niños sin respaldo Para usar la asiento para niños sin respaldo: Desmonte el respaldo como se indica. Los ganchos en forma de "U" en el fondo del respaldo están entrelazados con las barras de la base.

  • Page 72: Sujetar A Su Niño En El Vehí Culo Con El Clip De Colocación Del Cinturón De Hombro

    Sujetar a su niño en el vehí culo Meijer.com con el clip de colocación del cinturón de hombro El cinturón de hombro DEBE pasar por encima de los hombros del niño en la zona roja como se indica. Si el cinturón de hombro queda fuera de esta zona, se DEBE usar el clip de colocación del cinturón de hombro.
  • Page 73 2. Pase el clip y la correa por el extremo con el bucle Meijer.com como se indica en y jale la correa hacia arriba NOTA: El extremo libre de la correa debe quedar orientado hacia la parte delantera del asiento.
  • Page 74 3. Deslice el cinturón de hombro del vehí culo en el clip Meijer.com como se indica en y jale la correa hacia abajo para ajustar el clip contra el hombro del niño. El cinturon de regazo DEBE pasar debajo del apoyabrazos y queda en la parte inferior de las caderas del niño.
  • Page 75 Plano trasero del niño sentado en el asiento Meijer.com Clip de colocación del cinturón de hombro 4. Para advertencias sobre las posiciones del cinturón de seguridad del vehí culo, vea las páginas 22 a 24, "Usar su asiento para niños de Graco".

  • Page 76: Uso En Aviones

    Información adicional Meijer.com Uso en aviones Este asiento de seguridad no está certificado para su utilización en aviones, ya que éstos no disponen de cinturones de hombros. Apoyavasos Los apoyavasos se incluyen en ambos costados del asiento.

  • Page 77: Almacenaje De La Hoja De Instrucciones

    Almacenaje de la Meijer.com hoja de instrucciones Se puede guardar su hoja de instrucciones en el fondo del asiento como se indica. Cuidado y mantenimiento • EL USO CONTINUO DEL ASIENTO PARA NIÑ OS PODRÁCAUSAR DAÑ OS AL ASIENTO DEL VEHÍ CULO. Use una almohadilla para asientos para niños, una toalla o una manta fina para proteger el tapizado.
  • Page 78 Para quitar la funda del asiento Meijer.com 1. Quite los bucles elásticos y los ganchos del asiento, como se indica En algunos modelos, hay un clip de plástico en la parte delantera de la almohadilla del asiento que hay que quitar antes del lavado. 2.

  • Page 79: Cojines Pare El Cuerpo (En Ciertos Modelos)

    Cojines para el cuerpo Meijer.com (en ciertos modelos) Algunos modelos incluyen cojines para el cuerpo. Coloque los cojines para el cuerpo tal como indica la figura. NO UTILICE otros cojines que no sean los provistos por Graco.

  • Page 80: Repuestos

    Repuestos Meijer.com Para comprar piezas o accesorios o para obtener información sobre la garantí a en los Estados Unidos, por favor comuní quese con nosotros en: www.gracobaby.com 1-800-345-4109...
