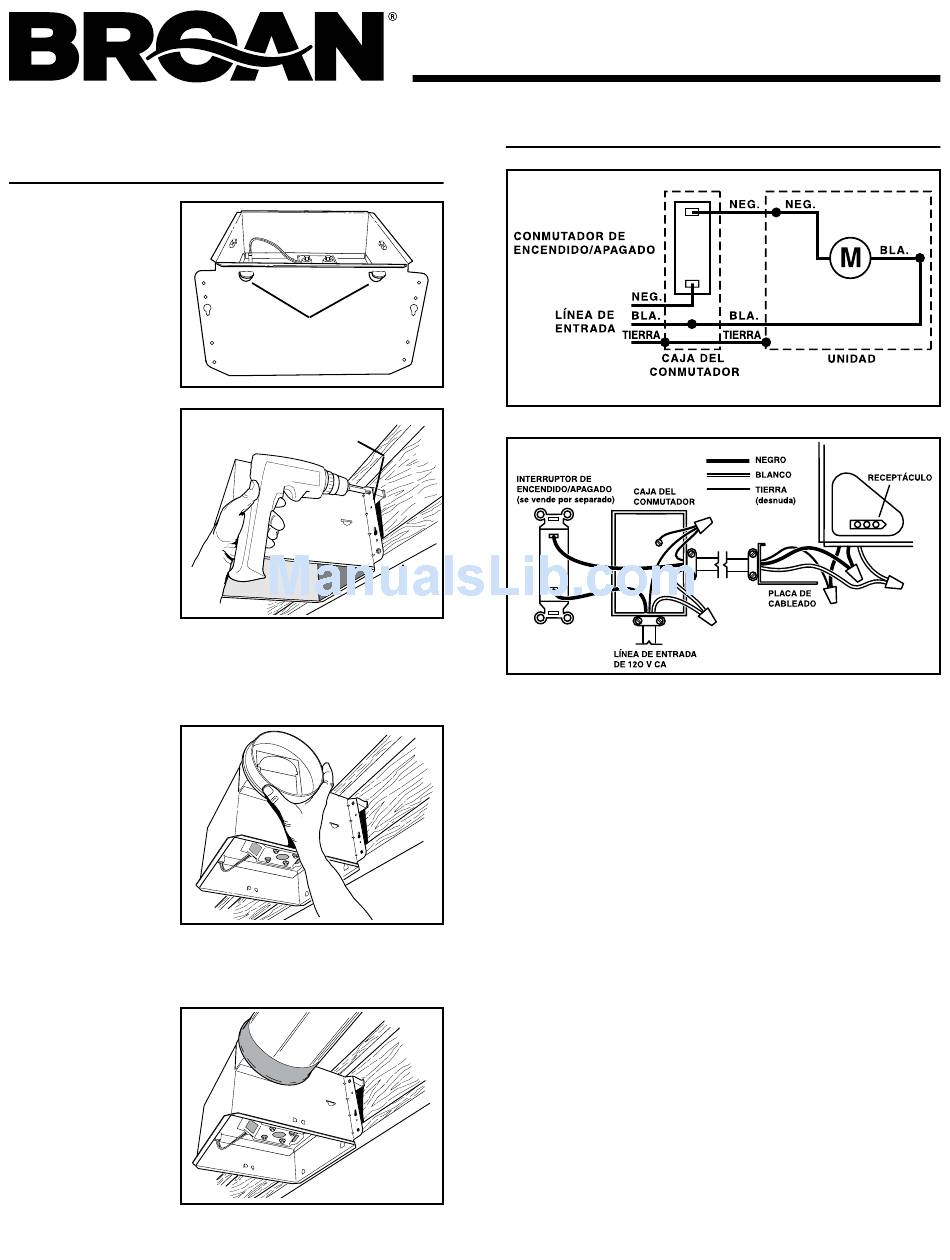

INSTALE LA CUBIERTA
Y EL CONDUCTO
1. Doble las
lengüetas
de la
cubierta.
Con un alicate,
doble las
LENGÜETAS de la
cubierta a 90 .
o
2. Monte la
(se usa para el montaje
cubierta en
la vigueta.
Sostenga la cubi-
erta en su lugar
de manera que
las lengüetas de
la cubierta hagan
contacto con la
parte inferior de
la vigueta. Para
el montaje de la
cubierta se utilizan
cuatro (4) tornillos o
clavos. Atornille o clave la cubierta a la vigueta a través de los orifi-
cios más bajos de cada brida de montaje, y seguidamente a través
de los más altos. NOTA: El montaje a la VIGUETA "I" (mostrada)
requiere utilizar SEPARADORES (incluidos) entre el orificio más
alto de cada brida de montaje y la vigueta "I" .
3. Acople el
conector del
regulador
de tiro/
conducto.
Conecte a presión
el conector del regu-
lador de tiro/con-
ducto en la cubierta.
Asegúrese de que el
conector esté al ras
con la parte superior
de la cubierta y que la aleta del regulador caiga cerrada. Si está
usando conductos de 4 pulgadas, instale un reductor de conducto
de 6 a 4 pulgadas (incluido) sobre el conector para conducto.
4. Instale el
conducto
redondo
de 6 o 4
pulgadas.
Conecte el
conducto redondo
de 6 o 4 pulgadas
al conector del
regulador/conducto.
Extienda el
conducto hacia una
tapa de techo o tapa de pared. Encinte todas las conexiones de
los conductos para fijarlas y hacerlas herméticas al aire.
LENGÜETAS
SEPARADOR
a la vigueta "I")
VIGUETA "I"
CONEXIÓN ELÉCTRICA
5. Conecte los cables eléctricos.
Extienda el cableado de la casa de 120 V CA al lugar de la
instalación. Utilice una conexión aprobada por UL para afianzar el
cableado de la casa a la placa de cableado. Conecte los cables
tal como se ilustra en los diagramas de cableado.
MODELO QT140E
Página 7
