Related Manuals for Hunter 9016x
Summary of Contents for Hunter 9016x

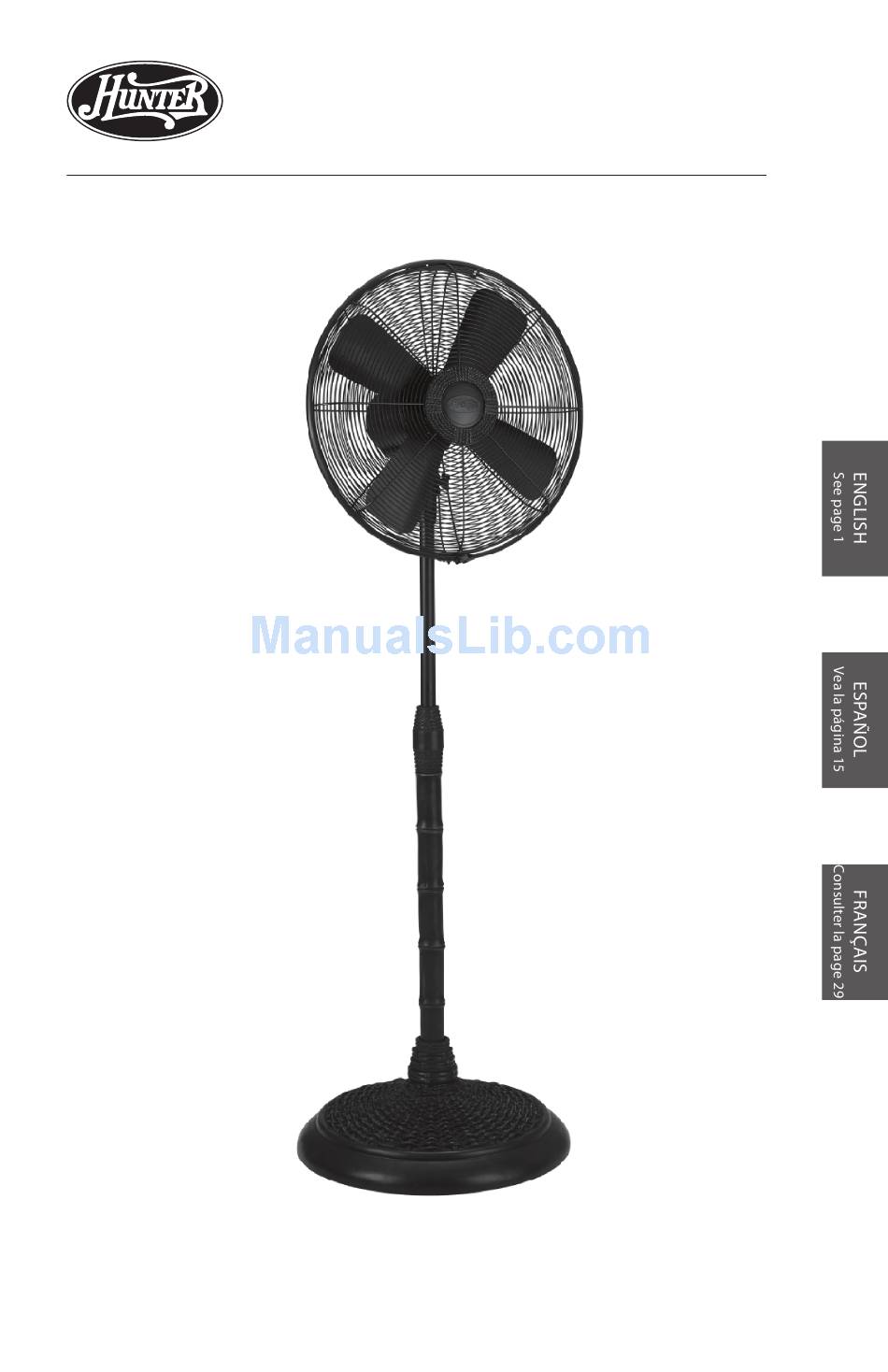

- Page 1 Th e SuMMEr BrEEzE ® Collection Indoor/outdoor pedestal Fan o w N E r ’ S G u I d E For ModEL 9 01 6 x 42733-01 04/26/2007...
-
Page 2: Important Safety Information
4. place the fan on a flat, dry, stable surface to avoid tipping over. 5. use fan only for intended use, as described in this instruction manual. - Page 3 Carefully remove all items from the box. NoTE: It is best to have someone hold the box while you lift the fan and the protective packaging out of the carton. Make sure all shipping materials are removed from fan before operating.
-
Page 4: Grounding Instructions
This unit is suitable for ground- ed receptacle use only. The power cord has a grounded plug as shown in Figure 1a. The fan must be plugged into an electrical outlet that can accommodate the ground- ing pin. If your electrical outlet can... - Page 5 7. do NoT use an extension cord with this fan. 42733-01 04/26/2007 aSSEMBLy NoTE: assembly of this fan will be easier if performed by two people. 1. Lower the Base Cover over the Cast Iron Base. See Figure 1.
- Page 6 aSSEMBLy CoNTINuEd 6. use pliers or an adjustable wrench to tighten the pole Set- Screw until it seats firmly against the Telescoping pole. See Figures 1 and 2. Connect the plugs coming from the bottom of the Telescoping pole and the insdie of the Electri- cal Cover.
- Page 7 10. Hold the wall plug out of the way and stand the fan upright. 11. Loosen the Height adjustment Grip on the Telescoping pole by turning it counterclockwise. See Figure 3. raise theTelescoping pole approximately 10 inches. Turn the Height adjustment Grip clockwise to set the height of the Telescoping pole.
- Page 8 CoNTINuEd 14. Insert the threaded portion of the Telescoping pole into the Motor Mount. See Figure 3. Turn the Fan Motor to tighten the joint, then re-install the Mo- tor Mount Setscrew to secure the Fan Motor to the Telescop- ing pole.
- Page 9 17. align the three keyhole slots in the Back Grille with the three re- maining Grille Mounting Screws in the Motor Face, and place the Back Grille onto the Motor Face, ensuring that the Grille Mount- ing Screw washers are between the screw head and the Back Grille.
- Page 10 21. Slide the Blade assembly Sleeve over the Motor Shaft, ensuring the Blade assembly Screw is po- sitioned over the Flat portion of the Motor Shaft. See Figure 9. Tighten the Blade assembly Set- screw so that it seats against the Flat portion of the Motor Shaft.
- Page 11 FIGurE 12 42733-01 04/26/2007 opEraTIoN This appliance is for household use only. 1. place the fan on a dry, safe, flat surface where it cannot fall or be pulled by the cord. 2. The power/Speed Control should always be oFF before plugging or unplugging the fan.
-
Page 12: Maintenance
Height adjustment Grip. MaINTENaNCE This fan is permanently lubricated and will not require additional lubri- cation (oil) for the life of the fan. This fan requires little maintenance and contains no user serviceable parts. do NoT try to fix it yourself. -
Page 13: Troubleshooting
H u N T E r Fa N Co M pa Ny 2 5 0 0 F r I S C o aV E N u E ® MEMpHIS, TN 38114, uSa © 2007 Hunter Fan Co. printed in China... - Page 14 42733-01 04/26/2007...
- Page 15 La colección ® SuMMEr BrEEzE Ventilador de pedestal para interiores/exteriores M a N ua L d E p r o p I E Ta r I o pa r a ModELo 9016x 42733-02 04/26/2007...
-
Page 16: Importante Información De Seguridad
IMporTaNTE INForMaCIÓN dE SEGurIdad Lea y guarde estas instrucciones prECauCIÓN al utilizar aparatos eléctricos, siem- pre deben tomarse precauciones básicas para reducir el peligro de incendio, choque eléctrico y lesiones personales: 1. Lea todas las instrucciones antes de usar este ventilador. 2. - Page 17 BIENVENIdo Gracias por elegir el ventilador de pedestal Century de Hunter. Este manual le propor- ciona instrucciones completas para el uso de su ventilador. Esas son algunas de las características que usted disfrutará con su ventilador: • un diseño atractivo que mejora su deco- ración •...
-
Page 18: Instrucciones De Puesta A Tierra
INSTruCCIoNES dE puESTa a TIErra Este aparato es para uso casero solamente y se puede enchufar en cualquier tomacorriente de 120 vol- tios, corriente alterna (c.a.) (voltaje residencial normal). No use ningún otro tipo de tomacorriente. adVErTENCIa Esta unidad se puede enchufar solamente en un tomacorriente del tipo conectado a tierra. - Page 19 ENSaMBLaJE CoNSEJoS dE SEGurIdad para EL CordÓN ELÉCTrICo 1. NuNCa tire del cordón del apara- to eléctrico. CoNSEJoS dE SEGurIdad para EL CordÓN ELÉCTrICo 1. NuNCa tire del cordón del apara- to eléctrico. 2. para insertar el enchufe, agárrelo firmemente y guíelo hacia dentro del tomacorriente.
- Page 20 ENSaMBLaJE CoNTINuaCIÓN 6. use alicates o una llave ajust- able para apretar el tornillo de ajuste del tubo hasta que se asi- ente firmemente contra el tubo telescópico. Vea las Figuras 1 y 2. 7. Conecte los enchufes que salen de la parte inferior del tubo telescópico y del interior de la cubierta eléctrica.
- Page 21 10. Haga a un lado el enchufe que va a la pared y coloque el ventilador vertical- mente. 11. afloje la empuñadura de ajuste de la altura en el tubo telescópico girándola en sentido antihorario. Vea la Figura 3. Levante el tubo telescópico aproxi- madamente 10 pulgadas (25 cm).
- Page 22 ENSaMBLaJE CoNTINuaCIÓN 14. Inserte la parte roscada del tubo tele- scópico en el soporte del motor. Vea la Figura 3. Gire el motor o el tubo telescópico para apretar la unión, y reinstale el tornillo de ajuste del so- porte del motor para sujetar el motor al tubo telescópico.
- Page 23 17. alinee las tres ranuras de bocallave en la rejilla posterior con los tres tornillos restantes en la parte del- antera del motor y coloque la rejilla nuevamente en la parte delantera del motor, asegurando que las arandelas estén entre la cabeza del tornillo y la rejilla posterior.
- Page 24 ENSaMBLaJE CoNTINuaCIÓN 21. deslice el manguito del conjunto del aspa sobre el eje del motor, asegu- rando que el tornillo de montaje de aspa se ubique en la parte plana del eje del motor. Vea la Figura 9. apriete el tornillo de ajuste del conjunto del aspa de modo que asiente contra la parte plana del eje del motor.
-
Page 25: Operación
24. Coloque el anillo de la rejilla sobre los dos bordes de las rejillas delantera y posterior, ubicando la abertura del anillo en la parte inferior de los bordes de las rejillas delantera y posterior. una los dos extremos del anillo de la rejilla y fíjelos con un seguro de anillo de rejilla. -
Page 26: Mantenimiento
opEraCIÓN CoNTINuaCIÓN 5. para ajustar el flujo de aire hacia ar- riba o hacia abajo, afloje la perilla de regulación de ángulo debajo del mo- tor. Vea la Figura 13. Coloque el venti- lador en la posición deseada y apriete la perilla de regulación de ángulo. -
Page 27: Localización De Fallas
H u N T E r Fa N Co M pa Ny 2 5 0 0 F r I S C o aV E N u E ® MEMpHIS, TN 38114, uSa © 2007 Hunter Fan Co. FaLLaS Impreso en China... - Page 28 42733-05 04/26/2007...
- Page 29 La collection ® SuMMEr BrEEzE ventilateur sur pied intérieur/extérieur G u I d E d E L’ u T I L I S aT E u r p o u r ModÈLE 9016x 42733-05 04/26/2007...
- Page 30 5. Se servir ventilateur pour l’usage prévu comme le décrit ce mode d’emploi. 6. To protect against electrical shock, use fan with only GFCI protected receptacles when using the fan in damp or outdoor locations. ” 7. NE JaMaIS introduire les doigts, des crayons ou tout autre objet dans la grille.
- Page 31 BIENVENuE Merci d’avoir choisi le ventilateur sur pied Century de Hunter. dans ce man- uel, vous trouverez toutes les consignes d’utilisation de votre ventilateur. Voici quelques-unes des caractéristiques que vous offre votre ventilateur. • un design attrayant qui rehausse tout décor •...
-
Page 32: Instructions De Mise À La Terre
INSTruCTIoNS dE MISE À La TErrE Il faut brancher cet appareil, destiné uniquement à un usage ménager dans une prise électrique de 120 v Ca (courant ordinaire). NE paS se servir d’un autre type de prise. MISE EN GardE : Cette unité... - Page 33 aSSEMBLaGE CoNSEILS dE SÉCurITÉ pour LE CordoN d’aLIMENTaTIoN 1. NE JaMaIS tirer ou arracher le cordon ou l’appareil. 2. pour introduire la fiche, la saisir fer- mement et la guider dans la prise. 3. pour débrancher l’appareil, saisir la fiche et la retirer de la prise. 4.
- Page 34 aSSEMBLaGE SuITE 6. Se servir de pinces ou d’une clé ajustable pour serrer la vis de blocage de la tige jusqu’à ce qu’elle bute fermement contre la tige télescopique. Voir Figures 1 & 7. Connecter les fiches sortant de la base de la tringle télescopique et de l’intérieur du couvercle élec- trique.
- Page 35 10. Écarter de la prise murale et mettre le ventilateur debout. 11. desserrer la bague de réglage de la hauteur sur la tringle téle- scopique en la tournant dans le sens antihoraire. Voir Figure 3. allonger la tringle télescopique d’environ 25 cm (10 po). Tourner la bague de réglage dans le sens horaire pour fixer la position de la tringle télescopique.
- Page 36 aSSEMBLaGE SuITE 14. Introduire la partie filetée de la tringle télescopique dans la monture du moteur Voir Figure 3. Tourner le moteur du ventilateur ou la tringle télescopique pour serrer le joint; réinstaller la vis de blocage de la monture du moteur pour fixer le moteur du ventilateur à...
- Page 37 17. aligner les encoches en trou de serrure de la grille arrière avec les trois vis restantes de la face du moteur et poser la grille ar- rière sur la face du moteur en vous assurant que les rondelles sont bien entre la tête de vis et la grille arrière.
- Page 38 21. Faire glisser le manchon d’assemblage des pales sur l’arbre du moteur en vous as- surant que la vis de blocage du manchon se trouve en face de la partie plate de l’arbre du moteur Voir Figure 9. Serrer la vis de blocage de l’assemblage de pales se façon à...
- Page 39 24. placer l’anneau de grille autour des couronnes de grille avant et arrière, avec son ouverture à la base des couronnes. Enclencher les deux extrémités de l’anneau de grille et les fixer avec le ver- rou de l’anneau. Voir Figure 12. Taquet d’anneau de grille FIGurE 12 42733-05 04/26/2007...
-
Page 40: Entretien
5. pour ajuster la circulation d’air vers le haut ou le bas, desserrer le bouton de réglage d’inclinaison sur le côté du mo- teur du ventilateur. Voir Figure 13. placer le ventilateur à l’angle désiré et resserrer le bouton de réglage d’inclinaison. -
Page 41: Depannage
H u N T E r Fa N Co M pa Ny 2 5 0 0 F r I S C o aV E N u E MEMpHIS, TN 38114, uSa ® © 2007 Hunter Fan Co. Imprimé en Chine...
