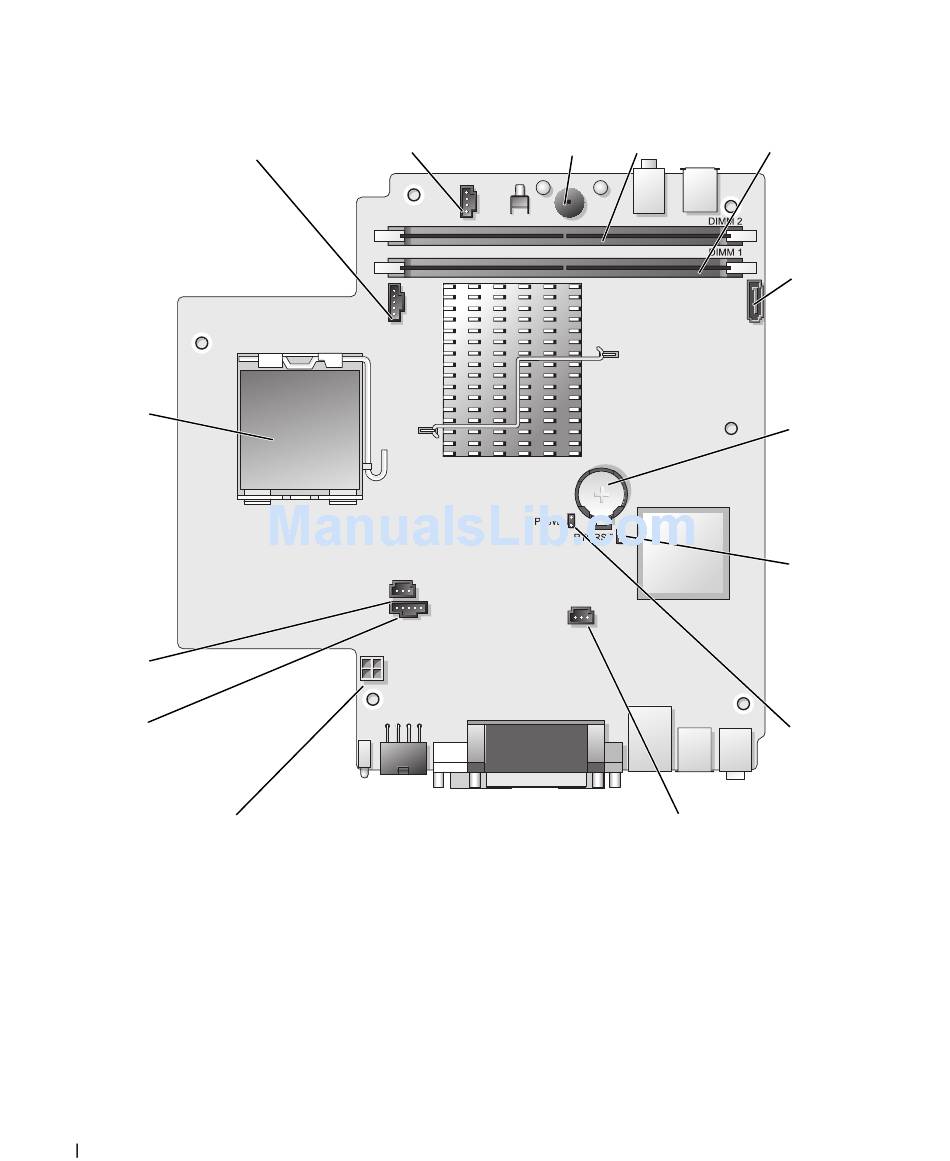

Componentes de la placa base
14
13
12
1 Conector del ventilador (FAN_FRONT)
2 Conector del altavoz interno (INT_SPKR)
3 Altavoz de la placa base (BEEP)
4 Conector de memoria del canal B (DIMM_2) 11
5 Conector de memoria del canal A (DIMM_1)
6 Conector del cable de datos SATA (SATA0)
7 Batería (BATT)
162
Guía de referencia rápida
1
11
2 3
8 Borrar el puente CMOS (RTCRST)
9 Puente de contraseña (PSWD)
10 Conector del ventilador de la unidad de disco duro
(FAN_HDD)
Conector de alimentación de la unidad de disco duro
(SATA_PWR)
12 Conector del ventilador (FAN_REAR)
13 Conector del interruptor de intrusión (INTRUSO)
14 Procesador (CPU)
