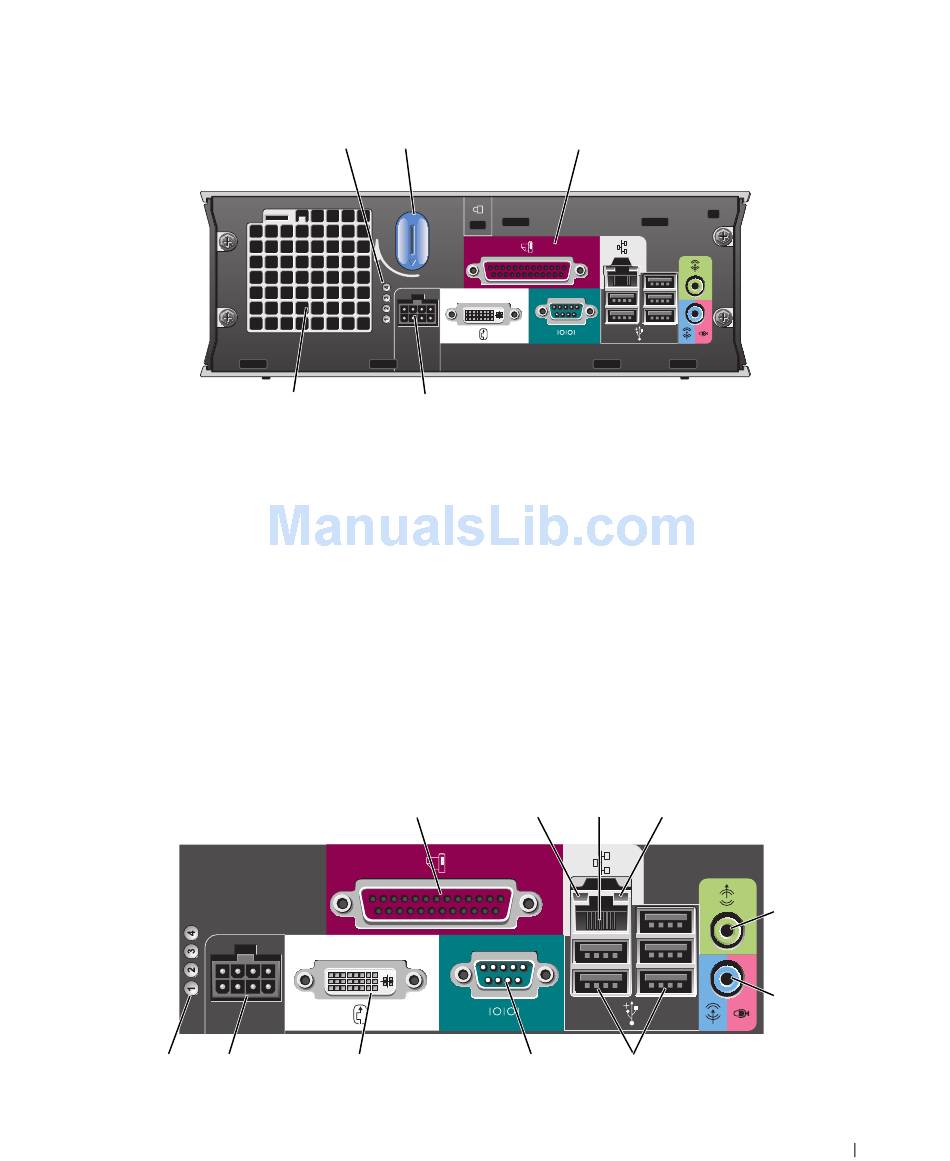

Ordenador de formato ultrareducido — Vista posterior
1 Indicadores de diagnóstico
2 Botón de liberación de la
cubierta del ordenador
3 Conectores del panel posterior
4 Conector de alimentación
5 Rejillas de ventilación
Ordenador de formato ultrareducido — Conectores del panel posterior
11 10
1 2
4
5
Consulte el apartado "Indicadores de diagnóstico" en la página 170
para ver una descripción de los códigos luminosos que pueden
ayudarle a solucionar problemas del ordenador.
Gire este botón en el sentido de las manecillas del reloj para retirar
la cubierta.
Los conectores del ordenador (consulte el apartado "Ordenador de
formato ultrareducido — Conectores del panel posterior" en la
página 143).
Inserte el cable de alimentación.
Las rejillas de ventilación evitan que el ordenador se caliente en
exceso. Para garantizar una ventilación adecuada, no bloquee estas
rejillas de ventilación.
1
9
3
2 3 4
8 7
Guía de referencia rápida
5
6
143
