1 Conector del ventilador (FAN)
2 Conector del procesador (CPU)
3 Conector de alimentación del procesador
(12VPOWER)
4 Conectores del módulo de memoria
(DIMM_1, DIMM_2, DIMM_3, DIMM_4)

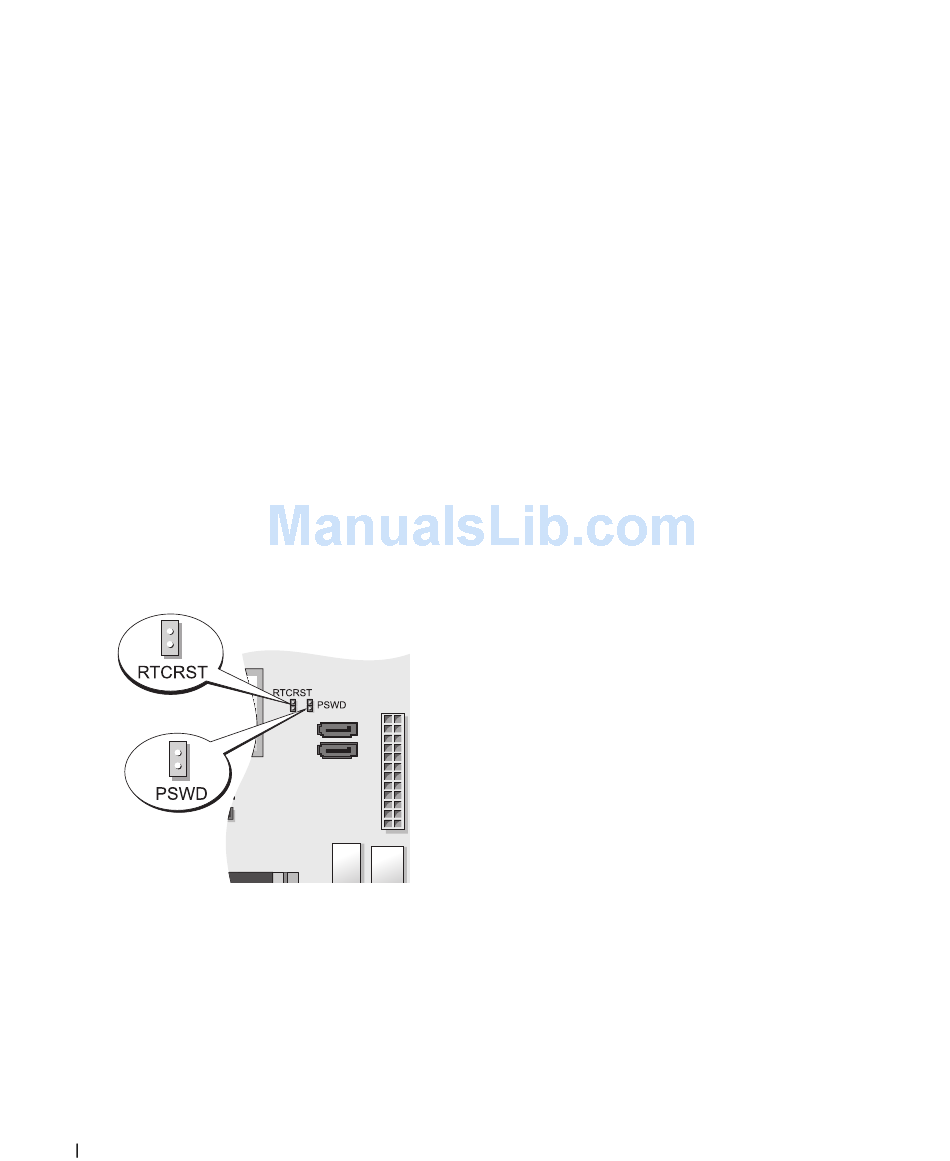

Puente de reinicio de RTC (RTCRST)
5
6 Puente de contraseña (PSWD)
7 Conectores de unidad SATA
(SATA0, SATA1, SATA4, SATA5)
8 Conector del panel anterior (FNT_PANEL)
9 Conector de alimentación (POWER)
10 Conector del interruptor de intrusión
(INTRUSO)
11 USB interno (INTERNAL_USB)
Configuración de puentes
154
Guía de referencia rápida
12 Zócalo de la batería (BATT)
13 Conector PCI Express x16 (SLOT1)
14 Conector PCI Express x1 (SLOT4)
15 Conector PCI (SLOT2)
Conector PCI (SLOT3)
16
17 Conector serie (SER2)
18 Conector de la unidad de disquete (DSKT)
19 Energía de consumo mínimo
20 Altavoz de la placa base (BEEP)
21 Conector del altavoz (INT_SPKR)
