Sagem ADR 155C Installation And User Manual page 125

ANNEXE A - CONSTRUCTION DU PLAN D'ADRESSAGE D'UN RESEAU IP
A. CONSTRUCTION DU PLAN D'ADRESSAGE D'UN RESEAU IP
Cette annexe décrit d'une façon succincte les règles permettant de construire un RGT basé sur
la suite de protocoles IP.
A.1 - Préambule
La suite de protocoles IP permet, dans un réseau de transmission de données, le transport de
données sous la forme de paquets entre deux points du réseau.
Selon le modèle ISO, IP est le protocole de la couche réseau. Il a donc en charge au sein de
chaque nœud le routage de paquets afin que ceux-ci puissent être acheminés dans le réseau.
Les protocoles situés 'en-dessous' d'IP correspondent aux couches liaison et physique : ils
établissent des liaisons entre deux nœuds consécutifs du réseau.
Les protocoles 'au-dessus' d'IP, TCP et UDP sont les protocoles de la couche transport : ils
assurent une transmission de données de bout en bout entre deux points éloignés du réseau.
Les protocoles s'appuyant sur TCP/UDP sont orientés applicatifs : ils offrent des services tels
que le transfert de fichiers (TFTP sur UDP, FTP sur TCP), la gestion d'équipements (SNMP), la
messagerie (SMTP),...

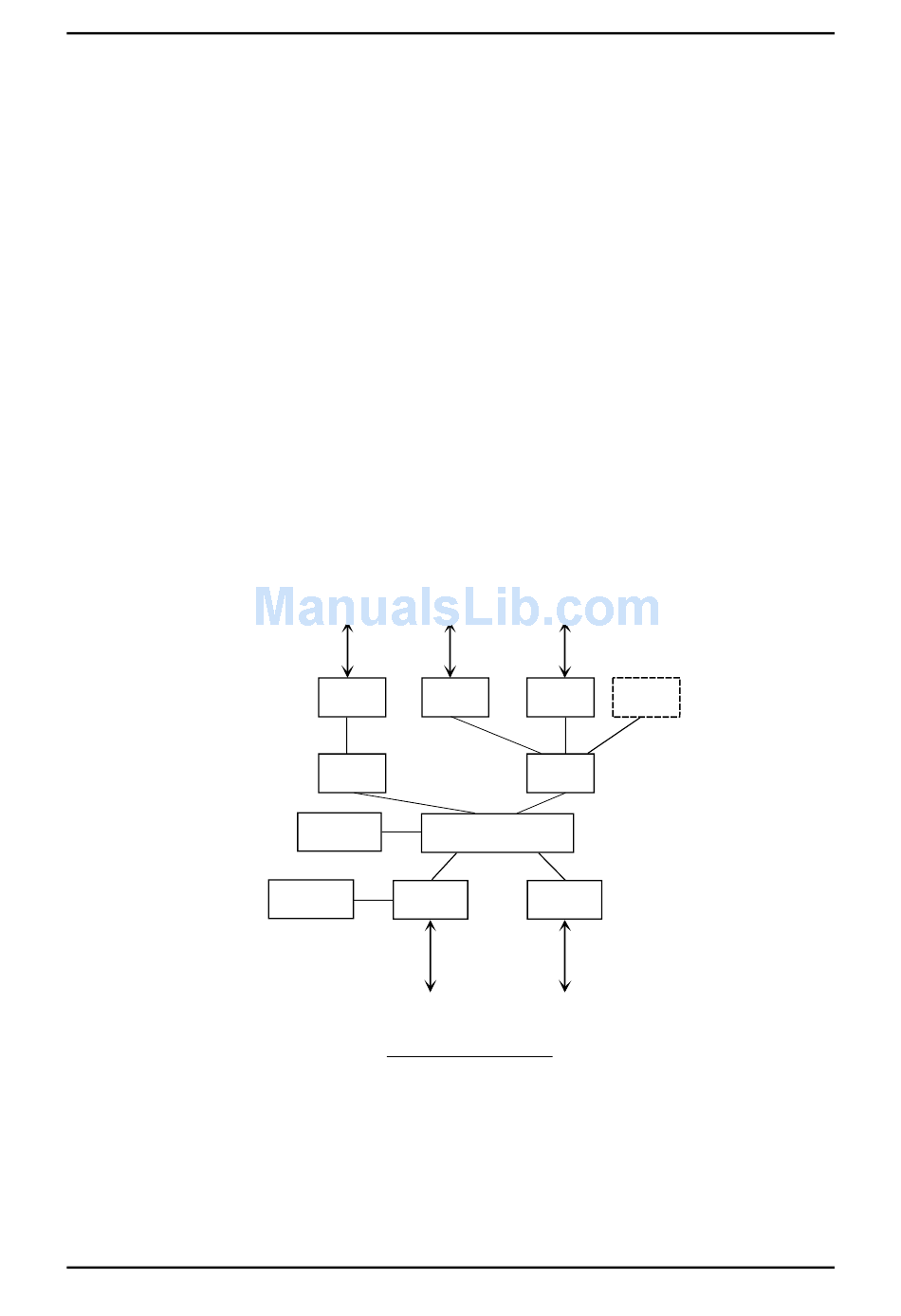

La figure ci-dessous décrit l'empilement des principaux protocoles pouvant être mis en jeu dans
un nœud du réseau.
Rem : Le protocole MAC se rattache au port physique Ethernet (media point à multi-points) et
le protocole PPP se rattache aux ports physiques réalisant des liaisons point à point
(media optique, hertzien, V11,...)
Reproduction et communication interdites sans autorisation écrite de SAGEM SA
vers Automate
Serveur HTTP de téléchargement
HTTP
TFTP
TCP
ICMP
ARP MAC
Ethernet
Suite des protocoles IP
Guide d'installation et d'utilisation - N56717020101
vers fonctions
d'exploitation
SNMP
RIP
UDP
IP
PPP
EOC
Page BA-1
