SPECIFICATIONS
Power Source:
220-240V a.c., 50Hz
Power Consumption:
141W
Standby Power
Consumption:
1,4W
Aerial Impedance:
75 unbalanced, Coaxial Type
Receiving System:
PAL-B/G, H, D/K, PAL-525/60
SECAM B/G, D/K
M.NTSC (AV only)
NTSC (AV only)
Receiving Channels:
VHF E2-E12
VHF H1-H2 (ITALY)
VHF A-H (ITALY)
VHF R1-R2
VHF R3-R5
VHF R6-R12
UHF E21-E69
CATV (S01-S05)
CATV S1-S10 (M1-M10)
CATV S11-S20 (U1-U10)
CATV S21-S41 (HYPERBAND)
Intermediate Frequency:
Video
38,9MHz
Sound
33,4MHz (B/G), 33,16MHz(A2 STEREO)
32,4MHz (D/K)
32,66MHz (CZECH STEREO)
Colour
34,47MHz (PAL)
34,5MHz, 34,65MHz (SECAM)
Video/Audio Terminals:
AUDIO MONITOR OUT
Audio (RCAx2)
AV1 IN
Video (21 pin)
Audio (21 pin)
RGB (21 pin)
AV1 OUT
Video (21 pin)
Audio (21 pin)
AV2 IN
Video (21 pin)
Audio (21 pin)
S-Video IN
(21 pin)
AV2 OUT
Video (21 pin)
Audio (21 pin)
AV3 IN
S-Video IN
(4 pin)
Audio (RCAx2)
Video (RCAx1)
High Voltage:
30,5kV ±1kV
Picture Tube:
A68ELO10X71
Audio Output:
2x7W RMS, 2x15W MPO
8
Headphones
8
Accessories supplied:
Remote Control
2 x R6 (UM3) Batteries
Dimensions:
Height:
579mm
Width:
688mm
Depth:
495mm
Net Weight:
46kg
Specifications are subject to change without notice.
Weights and dimensions shown are approximate.
NOTE: This Service Manual should be used in conjunction with the
EURO-4H technical guide.
500mV rms1k
1V p-p 75
500mV rms 10k
0,7V p-p 75
1V p-p 75
500mV rms 1k
1V p-p 75
500mV rms 10k
Y: 1V p-p 75
C: 0,3V p-p 75
1V p-p 75
500mV rms 1k
Y: 1V p-p 75
C: 0,3V p-p 75
500mV rms10k
1V p-p 75
68cm
Impedance
Impedance

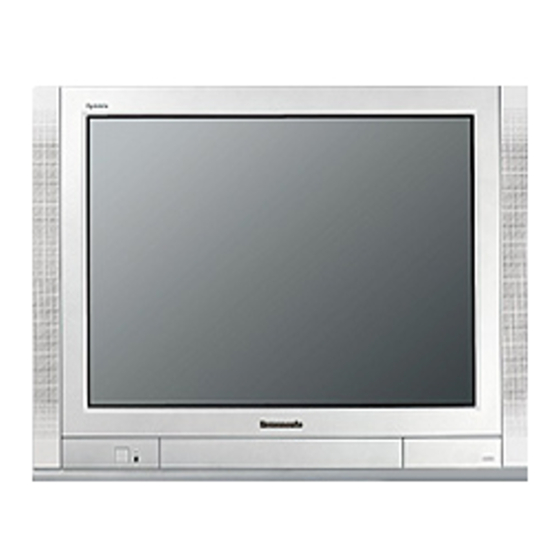

Colour Television
TX-29AS10C/B
EURO- 4H Chassis
TECHNISCHE DATEN
Netzspannung:
220-240V a.c., 50Hz
Leistungsaufnahme:
141W
Standby
Leistungsaufnahme:
1,4W
Antennenimpedanz:
75 asymmetrisch, Koaxial-Typ
Empfangssystem:
PAL-B/G, H, D/K, PAL-525/60
SECAM B/G, D/K
M.NTSC (nur AV Eingang)
NTSC (nur AV Eingang)
Empfangsbereiche:
VHF E2-E12
VHF H1-H2 (ITALY)
VHF A-H (ITALY)
VHF R1-R2
VHF R3-R5
VHF R6-R12
UHF E21-E69
CATV (S01-S05)
CATV S1-S10 (M1-M10)
CATV S11-S20 (U1-U10)
CATV S21-S41 (HYPERBAND)
Zwischenfrequenz:
Video
38,9MHz
Sound
33,4MHz (B/G), 33,16MHz(A2 STEREO)
32,4MHz (D/K)
32,66MHz (CZECH STEREO)
Colour
34,47MHz (PAL)
34,5MHz, 34,65MHz (SECAM)
Video/Audio Anschlüsse:
AUDIO MONITOR OUT
Audio (RCAx2)
AV1 EINGANG
Video (21 pin)
Audio (21 pin)
RGB (21 pin)
AV1 AUSGANG
Video (21 pin)
Audio (21 pin)
AV2 EINGANG
Video (21 pin)
Audio (21 pin)
S-Video IN
(21 pin)
AV2 AUSGANG
Video (21 pin)
Audio (21 pin)
AV3 EINGANG
S-Video IN
(4 pin)
Audio (RCAx2)
Video (RCAx1)
Hochspannung:
30,5kV ±1kV
Bildrohre:
A68ELO10X71
Ton Ausgangsleistung:
2x7W RMS,2x15W MPO
Lautsprecher
8
Kopfhörer:
8
Mitgel. Zubehör:
Fernbedienung
2 x R6 (UM3) Batterien
Abmessungen:
Höhe:
579mm
Breite:
688mm
Tiefe:
495mm
Gewicht:
46kg
Änderungen der Technisichen Daten vorbehalten.
Gewichte und Abmessungen sind Näherungsangaben.
Hinweis: Bitte verwenden Sie das Service Manual zusammen mit dem
Technical Guide.
ORDER No. 00-SM-022
TX-29AS10C
500mV rms1k
1V p-p 75
500mV rms 10k
0,7V p-p 75
1V p-p 75
500mV rms 1k
1V p-p 75
500mV rms 10k
Y: 1V p-p 75
C: 0,3V p-p 75
1V p-p 75
500mV rms 1k
Y: 1V p-p 75
C: 0,3V p-p 75
500mV rms10k
1V p-p 75
68cm
Impedanz
Impedanz
