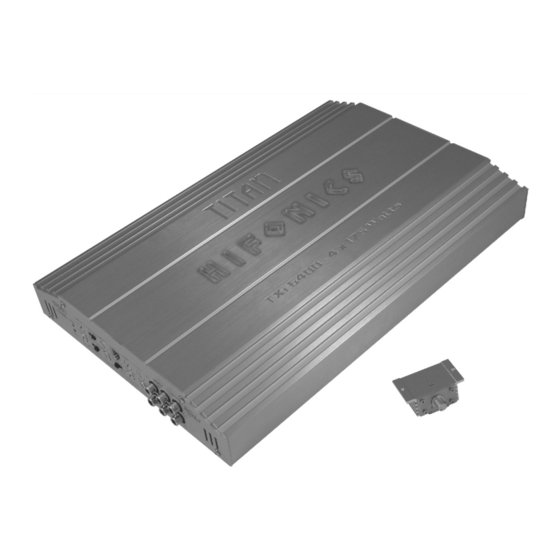

Hifonics TXi 4000 Owner's Manual

Hifonics TXi 4000 Owner's Manual

Titan series
Hide thumbs Also See for TXi 4000:
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

TXi 4000 · TXi 6000
TXi 4400 · TXi 6400
Bedienungsanleitung · Owner's Manual

Advertisement

Chapters

Table of Contents
loading

Related Manuals for Hifonics TXi 4000

Summary of Contents for Hifonics TXi 4000

  • Page 1 TXi 4000 · TXi 6000 TXi 4400 · TXi 6400 Bedienungsanleitung · Owner's Manual...

  • Page 2: Table Of Contents

    Inhaltsverzeichnis Installation Installationshinweise, Einbau des Verstärker, Elektrische Anschlüsse 2-Kanal Verstärker TXi 4000 / TXi 6000 Funktionen & Bedienelemente Lautsprecher- & Cinchanschlüsse 2-Kanal-Modus / Stereo Front- oder Hecksystem Lautsprecher- & Cinchanschlüsse 1-Kanal-Modus / Mono Subwoofer gebrückt 4-Kanal Verstärker TXi 4400 / TXi 6400 Funktionen &...

  • Page 3: Installation

    Installation Installationshinweise Achten Sie bei der Installation darauf, dass keine serienmäßig im Kfz vorhandenen Teile wie z.B. Kabel, Bordcomputer, Sicherheitsgurte, Tank oder ähnliche Teile beschädigt bzw. entfernt werden. Vergewissern Sie sich, dass der Verstärker an dem Montageort genügend Kühlung erhält. Montieren Sie das Gerät nicht in zu kleine, abgeschlossene Gehäuse ohne Luftzirkulation, in die Nähe von wärmeabstrahlende Teilen oder elektronische Steuerungen des Fahrzeuges.

  • Page 4: Funktionen & Bedienelemente

    Funktionen & Bedienelemente TXi 4000 / TXi 6000 HI-/LOW PASS - Regler HI PASS (Hochpass) - regelt die Begrenzung des Frequenzgangs der Lautsprecher nach unten. Die Trennfrequenz ist stufenlos von 10Hz bis 1200Hz (1.2kHz) regelbar. LOW PASS (Tiefpass) - regelt die Begrenzung des Frequenzgangs der Lautsprecher nach oben.

  • Page 5: Lautsprecher- & Cinchanschlüsse 2-Kanal-Modus / Stereo Front- Oder Hecksystem

    Lautsprecher- & Cinchanschlüsse TXi 4000 / TXi 6000 2-Kanal-Modus Stereo Front- oder Hecksystem Kabelanschlüsse • Verbinden Sie die Ausgänge des Steuergerätes (Radio) mit den Cincheingängen (LINE INPUT) des Verstärkers mittels einer geeigneten hochwertigen Cinchleitung. • Verbinden Sie die Front- oder Hecklautsprecher mittels geeignetem Kabel mit den Lautsprecher-Ausgängen des Verstärkers (SPEAKER OUTPUT / + 1CH - und + 2CH -).

  • Page 6: Lautsprecher- & Cinchanschlüsse 1-Kanal-Modus / Mono Subwoofer Gebrückt

    Lautsprecher- & Cinchanschlüsse TXi 4000 / TXi 6000 1-Kanal-Modus Mono Subwoofer gebrückt Kabelanschlüsse • Verbinden Sie die Ausgänge des Steuergerätes (Radio) mit den Cincheingängen (LINE INPUT) des Verstärkers mittels einer geeigneten hochwertigen Cinchleitung. • Verbinden Sie den Subwoofer mittels geeignetem Kabel mit den Lautsprecher-Ausgängen des Verstärkers (SPEAKER OUTPUT / + Mono bridged -).

  • Page 7: Funktionen & Bedienelemente

    Funktionen & Bedienelemente TXi 4400 / TXi 6400 HI-/LOW PASS - Regler CH1/2 & CH3/4 HI PASS (Hochpass) - regelt die Begrenzung des Frequenzgangs der Lautsprecher nach unten. Die Trennfrequenz ist stufenlos von 10Hz bis 1200Hz (1.2kHz) regelbar. LOW PASS (Tiefpass) - regelt die Begrenzung des Frequenzgangs der Lautsprecher nach oben. Die Trennfrequenz ist stufenlos von 30Hz bis 150Hz regelbar.

  • Page 8: Lautsprecher- & Cinchanschlüsse 4-Kanal-Modus / Stereo Front- Und Hecksystem

    Lautsprecher- & Cinchanschlüsse TXi 4400 / TXi 6400 4-Kanal-Modus Stereo Front- und Hecksystem Kabelanschlüsse • Verbinden Sie die Ausgänge des Steuergerätes (Radio) mit den Cincheingängen (LINE INPUT) des Verstärkers mittels einer geeigneten hochwertigen Cinchleitung. • Verbinden Sie die Front- und Hecklautsprecher mittels geeignetem Kabel mit den Lautsprecher-Ausgängen des Verstärkers (SPEAKER OUTPUT / + 1CH - und + 2CH - und + 3CH - und + 4CH -).

  • Page 9: Lautsprecher- & Cinchanschlüsse 2-Kanal-Modus / 2 Mono Subwoofer Gebrückt

    Lautsprecher- & Cinchanschlüsse TXi 4400 / TXi 6400 2-Kanal-Modus Mono 2 Subwoofer gebrückt Kabelanschlüsse • Verbinden Sie die Ausgänge des Steuergerätes (Radio) mit den Cincheingängen (LINE INPUT) des Verstärkers mittels einer geeigneten hochwertigen Cinchleitung. • Verbinden Sie die beiden Subwoofer mittels geeignetem Kabel mit den Lautsprecher-Ausgängen des Verstärkers (SPEAKER OUTPUT / CH1/2 + Mono Bridged - und CH3/4 + Mono Bridged -).

  • Page 10: Lautsprecher- & Cinchanschlüsse 3-Kanal-Modus / Stereo Und 1 Subwoofer Gebrückt

    Lautsprecher- & Cinchanschlüsse TXi 4400 / TXi 6400 3-Kanal-Modus Stereo Front- oder Hecksystem& Mono Subwoofer gebrückt Kabelanschlüsse • Verbinden Sie die Ausgänge des Steuergerätes (Radio) mit den Cincheingängen (LINE INPUT) des Verstärkers mittels einer geeigneten hochwertigen Cinchleitung. • Verbinden Sie die Lautsprecher und den Subwoofer mittels geeignetem Kabel mit den Lautsprecher-Ausgängen des Verstärkers (SPEAKER OUTPUT / + CH 1 - und + CH 2 - und den Subwoofer mit CH3/4 + Mono Bridged -).

  • Page 11: Fehlerbehebung

    Fehlerbehebung Fehler: keine Funktion Ursache: 1. Die Verbindungskabel sind nicht korrekt angeschlossen. 2. Die Kabel haben keinen elektrischen und mechanischen Kontakt. 3. Sicherungen defekt. Im Falle des Austauschs achten Sie bitte auf den korrekten Wert der Sicherungen. Fehler: kein Ton aus Lautsprecher Ursache: 1.

  • Page 12: Technische Daten

    Technische Daten TXi 4000 TXi 6000 TXi 4400 TXi 6400 Kanäle 2 x 100/200 2 x 150/300 4 x 70/140 4 x 90/180 Watt RMS/MAX. an 4 Ohm 2 x 200/400 2 x 300/600 4 x 125/250 4 x 175/350 Watt RMS/MAX.

  • Page 13: Owner's Manual In English

    Table of Contents Installation Installation Notes, Installation of Amplifier, Electrical Connections 2-Channel Amplifiers TXi 4000 / TXi 6000 Functions & Controls Speaker- & RCA Connections 2-Channel-Mode / Stereo Front- or Rearsystem Speaker- & RCA Connections 1-Channel-Mode / Mono Subwoofer bridged 4-Channel Amplifiers TXi 4400 / TXi 6400 Functions &...

  • Page 14: Installation

    Installation Installation Notes The amplifier is generally mounted in the rear trunk area but can be mounted in any convenient area such as beneath a seat. Please be sure to locate this unit where you have reasonable air circulation and protection from moisture. When considering the mounting location you should minimize the length of the power and speaker leads.

  • Page 15: Functions & Controls

    Functions & Controls TXi 4000 / TXi 6000 HI-/LOPASS HI PASS (HighPass) Controls the frequency response of your speakers downwards. The Cut-off frequency is continously variable from 10Hz up to 1200Hz (1.2kHz). LOW PASS (LowPass) Controls the frequency response of your speakers upwards. The Cut-off frequency is continously variable from 30Hz up to 150Hz.

  • Page 16: Speaker- & Rca Connections 2-Channel-Mode / Stereo Front- Or Rearsystem

    Speaker & RCA Connections TXi 4000 / TXi 6000 2-Channel-Mode Stereo Front- or Rearsystem RCA & Speaker wiring: • Connect the LINE INPUT of the amplifier to the head unit line output with appropriate good quality RCA cables. • Connect the speakers with appropriate wires to the terminal block (SPEAKER OUTPUT/ - CH1 + and - CH2 +) of the amplifier.

  • Page 17: Speaker- & Rca Connections 1-Channel-Mode / Mono Subwoofer Bridged

    Speaker & RCA Connections TXi 4000 / TXi 6000 1-Channel-Mode Mono Subwoofer bridged RCA & Speaker wiring: • Connect the LINE INPUT of the amplifier to the head unit line output with appropriate good quality RCA cables. • Connect the subwoofer with appropriate wires to the terminal block (SPEAKER OUTPUT/ - Mono bridged +) of the amplifier.

  • Page 18: Functions & Controls

    Functions & Controls TXi 4400 / TXi 6400 HI-/LOPASS CH1/2 & CH3/4 HI PASS (HighPass) Controls the frequency response of your speakers downwards. The Cut-off frequency is continously variable from 10Hz up to 1200Hz (1.2kHz). LOW PASS (LowPass) Controls the frequency response of your speakers upwards. The Cut-off frequency is continously variable from 30Hz up to 150Hz. If the X-OVER - Switch is set on LP/BP-position, so the HI PASS-controller is activated as Subsonic-Filter, who eliminates the lowest frequencies to protect the speakers from damages.

  • Page 19: Speaker- & Rca Connections 4-Channel-Mode / Stereo Front- And Rearsystem

    Speaker & RCA Connections TXi 4400 / TXi 6400 4-Channel-Mode Stereo Front- and Rearsystem RCA & Speaker wiring: • Connect the LINE INPUT of the amplifier to the head unit line output with appropriate good quality RCA cables. • Connect the speakers with appropriate wires to the terminal block (SPEAKER OUTPUT/ - CH1 + and - CH2 + and - CH3 and - CH4 +) of the amplifier.

  • Page 20: Speaker- & Rca Connections 2-Channel-Mode / 2 Mono Subwoofers Bridged

    Speaker & RCA Connections TXi 4400 / TXi 6400 3-Channel-Mode 2 Mono Subwoofer bridged RCA & Speaker wiring: • Connect the LINE INPUT of the amplifier to the head unit line output with appropriate good quality RCA cables. • Connect the speakers/subwoofer with appropriate wires to the terminal block (SPEAKER OUTPUT/ - CH1/2 - Mono bridged + and the subwoofer with CH3/4 - Mono bridged +) of the amplifier.

  • Page 21: Speaker- & Rca Connections 3-Channel-Mode / Stereo And 1 Subwoofer Bridged

    Speaker & RCA Connections TXi 4400 / TXi 6400 3-Channel-Mode Stereo Front- or Rearsystem & Mono Subwoofer bridged RCA & Speaker wiring: • Connect the LINE INPUT of the amplifier to the head unit line output with appropriate good quality RCA cables. •...

  • Page 22: Troubleshooting

    Troubleshooting System does not turn on 1. Check all fuses. 2. Check all connections. 3. Measure the +12 volt and remote turn on voltages at the amplifier terminals. If these are non existent or low, take voltage measurements at fuse holders, distribution blocks, the head unit’s +12 volt and remote leads to localize the problem. Noise problems 1.Check the speaker wiring 2.Speakers are damaged...

  • Page 23: Specifications

    Specifications TXi 4000 TXi 6000 TXi 4400 TXi 6400 Channels 2 x 100/200 2 x 150/300 4 x 70/140 4 x 90/180 Watts RMS/MAX. into 4 Ohm 2 x 200/400 2 x 300/600 4 x 125/250 4 x 175/350 Watts RMS/MAX. into 2 Ohm Watta RMS/MAX.
  • Page 24 Distribution: Audio Design GmbH Am Breilingsweg 3 76709 Kronau / Germany Tel. +49(0)7253/9465-0, Fax 9465-10 www.audiodesign.de...
