Hifonics Thor TRX4004DSP Owner's Manual

Class a/b 4-channel amplifier with dsp processor
Hide thumbs Also See for Thor TRX4004DSP:
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual
CLASS A/B
4-CHANNEL AMPLIFIER
WITH DSP PROCESSOR
TRX4004DSP
BENUTZERHANDBUCH
OWNER'S MANUAL
VERS 1.4
2
18

Advertisement

Table of Contents
loading

Related Manuals for Hifonics Thor TRX4004DSP

Summary of Contents for Hifonics Thor TRX4004DSP

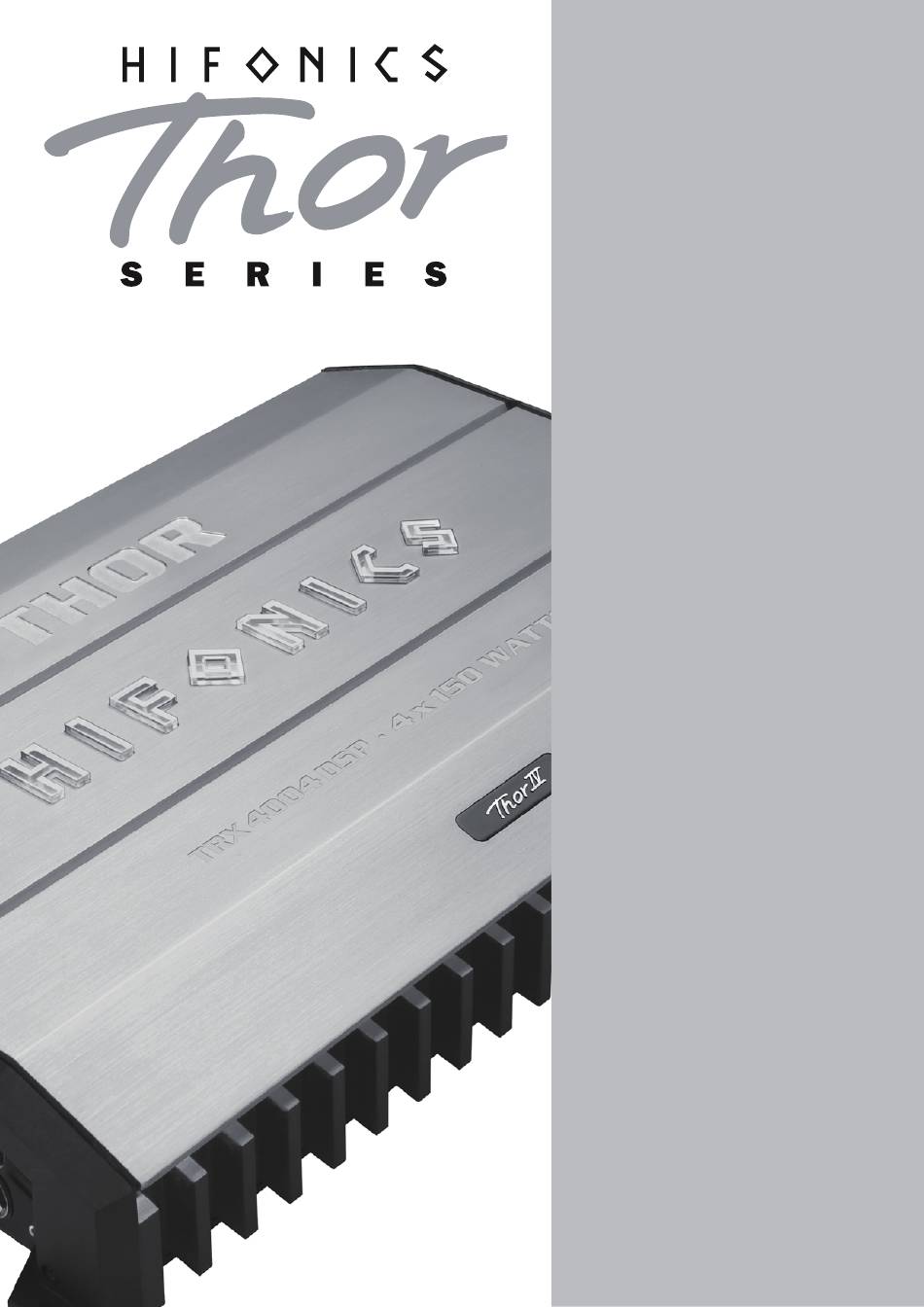

  • Page 1 VERS 1.4 CLASS A/B 4-CHANNEL AMPLIFIER WITH DSP PROCESSOR TRX4004DSP BENUTZERHANDBUCH OWNER‘S MANUAL...

  • Page 2: Allgemeine Hinweise

    ALLGEMEINE HINWEISE Aufgrund fortlaufender Weiterentwicklungen ist es möglich, dass die in diesem Benutzerhandbuch enthaltenen Hinweise und Informationen nicht vollständig dem Auslieferungszustand des Geräts ent- sprechen. LIEFERUMFANG 1 x TRX4004 DSP Verstärker 1 x Fernbedienung mit LED-Display inkl. Verbindungskabel 1 x USB-Kabel, A- auf Mini-B-Stecker, 5 m 1 x CD-ROM mit M-CONTROL Software 1 x Bedienungsanleitung (Deutsch/Englisch) 1 x Ersatzsicherung...
  • Page 3 SICHERHEITSHINWEISE BITTE BEACHTEN SIE DIE FOLGENDEN HINWEISE VOR INBETRIEBNAHME! DAS VON IHNEN ERWORBENE GERÄT IST NUR FÜR DEN BETRIEB DAS GERÄT NICHT AN STELLEN EINBAUEN, AN DENEN ES HOHER AN EINEM 12-V-BORDNETZ EINES FAHRZEUGS AUSGELEGT. An- FEUCHTIGKEIT ODER STAUB AUSGESETZT IST. Bauen Sie das Ge- dernfalls besteht Feuergefahr, die Gefahr eines elektrischen Schlages oder rät so ein, dass es vor hoher Feuchtigkeit und Staub geschützt ist.

  • Page 4: Mechanische Installation

    INSTALLATIONSHINWEISE HINWEIS Bevor Sie mit der Installation des Soundsystems beginnen, trennen Sie unbedingt den Massepol der Fahrzeugbatterie ab, um Kurzschlüsse und Stromschläge zu vermeiden. MECHANISCHE INSTALLATION Achten Sie bei der Installation darauf, dass keine serienmäßig im KFZ vorhandenen Teile wie z.B. Kabel, Bordcomputer, Sicherheitsgur- te, Tank oder ähnliche Teile beschädigt bzw.entfernt werden.

  • Page 5: Elektrische Anschlüsse

    INSTALLATIONSHINWEISE ELEKTRISCHE ANSCHLÜSSE VOR DEM ANSCHLIESSEN Für den fachgerechten Anschluss des Soundsystems sind geeignete Kabelsets im Fachhandel erhältlich. Achten Sie beim Kauf auf einen ausreichenden Kabelquerschnitt (mind. 25 mm ), den passenden Sicherungswert sowie auf die Leitfähigkeit der Kabel. Säubern und entfernen Sie vorhandene Rost- und Oxidationsstellen an allen Kontaktpunkten der Batterie und an den Massepunkten.
  • Page 6 FUNKTIONSHINWEISE FUNKTIONEN UND BEDIENELEMENTE DES VERSTÄRKERS Verbinden Sie bei Bedarf den Mini-USB-Anschluss mittels dem beiliegenden USB-Kabel mit Ihrem Computer, auf dem die M-CONTROL Software installiert ist. Die Verbindung kann nach dem Benutzen der DSP-Software wieder gelöst werden. Verlängern Sie das Kabel auf keinen Fall mit einer passiven USB-Verlängerung, weil ansonsten eine einwandfreie Kom- munikation zwischen dem DSP-Verstärker und dem PC nicht gewährleistet werden kann.
  • Page 7 FUNKTIONSHINWEISE FUNKTIONEN UND BEDIENELEMENTE DER FERNBEDIENUNG Mit diesem Regler kann die Gesamtlautstärke des Soundsystems geregelt werden. Wenn Sie den Regler drücken und ca. 3 Sekunden halten kann damit auch der Basspegel von Ausgang SUB OUT (G/H) geregelt werden. Das LED-Display zeigt zum einen die Werte beim Drehen des Reglers (#1) oder die Nummer des gewählten Settings an. Mit den beiden MODE-Tasten kann zwischen den im DSP gespeicherten Settings gewählt werden.

  • Page 8: Installation Der Dsp-Software

    FUNKTIONSHINWEISE INSTALLATION DER DSP-SOFTWARE 1. Die DSP Software M-CONTROL 2 ist für alle Computer mit einem Windows™ Betriebssystem ab XP und einem USB-Anschluss ge- eignet. Die Installation benötigt ca. 25 MB freien Speicherplatz. Prinzipbedingt sollte dafür ein tragbarer Laptop-Computer verwendet werden.
  • Page 9 FUNKTIONSHINWEISE Klicken Sie auf Click here to test um die Verbindung zum DSP-Gerät zu prüfen Wurde der Test erfolgreich durchgeführt erscheinen 4 Häkchen in den Checkboxen. Drü- cken Sie dann auf „[OK] Click here to start“ um fortzufahren. Sollte eines der Häkchen bei einer Checkbox nicht erscheinen, liegt ein Problem vor wel- ches zu einer Fehlfunktion führen kann.

  • Page 10: Bedienoberfläche Der Software

    FUNKTIONSHINWEISE BEDIENOBERFLÄCHE DER SOFTWARE Hier können Sie unzählige Einstellungen vornehmen und an Ihr Soundsystem anpassen, welche in Echtzeit über den DSP-Gerät sofort hörbar sind. Sobald Sie mit der Konfiguration eines Settings fertig sind, kann dieses auf den einen Speicherplatz im DSP-Gerät übertra- gen werden.
  • Page 11 FUNKTIONSHINWEISE Unter „PRESETS ON THE DEVICE“, können Sie die Speicherplätze (POS1 - POS10) für die einzelnen Settings auf dem DSP- FUNKTIONSHINWEISE Gerät auslesen, löschen oder belegen. Wählen Sie zunächst den Speicherplatz (POS1 - POS10), denn Sie bearbeiten oder auslesen möchten aus. WRITE*: Speichert die augenblicklich eingestellte Einstellungen (Setting) im DSP-Gerät auf dem zuvor ausgewählten Speicherplatz ab.
  • Page 12 FUNKTIONSHINWEISE FUNKTIONSHINWEISE Im Abschnitt „TIME ALIGNMENT“ finden Sie eine vereinfachte Mög- lichkeit, die Laufzeitkorrektur der einzelnen Kanäle von M-CONTROL 2 berechnen zu lassen, um das Soundsystem und das DSP-Gerät optimal auf die akustische Bühnenmitte auszurichten. Beachten Sie dazu die folgenden Schritte: •...

  • Page 13: Technische Daten

    TECHNISCHE DATEN MODELL TRX4004DSP KANÄLE SCHALTUNGSPRINZIP CLASS A/B Analog AUSGANGSLEISTUNG RMS 13,8 V Watt an 4 / 2 Ohm 4 x 100 / 150 Watt an 4 Ohm gebrückt 2 x 300 AUSGANGSLEISTUNG MAX. 13,8 V Watt an 4 / 2 Ohm 4 x 200 / 300 Watt an 4 Ohm gebrückt 2 x 600...

  • Page 14: Fehlerbehebung

    FEHLERBEHEBUNG Fehler: keine Funktion Ursache: Lösung: 1. Die Stromversorgungskabel sind nicht korrekt angeschlossen. Erneute Überprüfung 2. Die Kabel haben keinen elektrischen und mechanischen Kontakt. Erneute Überprüfung 3. Die Remote-Steuerleitung des Steuergeräts (Autoradio) ist nicht korrekt am Verstärker angeschlossen. Erneute Überprüfung 4.
  • Page 15 FEHLERBEHEBUNG Fehler: kein Ton vom Subwoofer Ursache: Lösung: 1. Die Lautstärke des Subwoofer-Ausgangs (Kanal G/H bzw. SUB OUT) ist an der Fernbedienung zu leise eingestellt. Regler der Fernbedienung drücken und halten, Lautstärke erhöhen wie auf Seite. 7 beschrieben. Fehler: „ERROR“-Meldung bei Verbindung zwischen DSP-Gerät und Computer Ursache: Lösung: 1.
  • Page 16 FEHLERBEHEBUNG STÖRUNGEN / INTERFERENZEN Die Ursache von Interferenzen sind meist immer die verlegten Kabel. Besonders anfällig dafür sind die Strom- und Cinchkabel des Sound Systems. Oftmals werden Interferenzen durch Generatoren (Lichtmaschine) oder andere elektronische Steuergeräte des KFZ (Benzinpumpe, Klimaanlage etc.) verursacht. Die meisten dieser Probleme können durch korrektes und sorgfältiges Verkabeln vermie- den werden.
  • Page 17 NOTIZEN...

  • Page 18: General Notes

    GENERAL NOTES Due to the ongoing development of this device, it is possible that the information in this manual is in- complete or is not matching to the delivery status. SCOPE OF DELIVERY 1 x TRX4004 DSP Amplifier 1 x Remote Controller with LED Display, incl. Connection Cable 1 x USB Cable, A- to Mini-B Connector, 5 m 1 x CD-ROM with M-CONTROL Software 1 x Owner‘s Manual (German/English)

  • Page 19: Safety Instructions

    SAFETY INSTRUCTIONS PLEASE NOTE THE FOLLOWING ADVICE BEFORE THE FIRST OPERATION! THE PURCHASED DEVICE IS ONLY SUITABLE FOR AN OPERATION DO NOT INSTALL THE DEVICE AT LOCATIONS, WHERE IT WILL BE WITH A 12V ON-BOARD ELECTRICAL SYSTEM OF A VEHICLE. Other- EXPOSED TO HIGH HUMIDITY AND DUST.

  • Page 20: Installation Instructions

    INSTALLATION INSTRUCTIONS NOTE Before you start with the installation of the sound system, disconnect necessarily the GROUND connection wire from the battery to avoid any risk of electric shocks and short circuits. MECHANICAL INSTALLATION Avoid any damages on the components of the vehicle like air bags, cables, board computer, seat belts, gastank or the like. Ensure that the chosen location provides a sufficient air circulation for the amplifier.

  • Page 21: Electrical Interconnection

    INSTALLATION INSTRUCTIONS ELECTRICAL INTERCONNECTION BEFORE CONNECTING For the professional installation of a sound system, car audio retail stores offers appropriate wire kits. Ensure a sufficient profile section (at least 25 mm ), the suitable fuse rating and the conductivity of the cables when you purchase your wiring kit. Clean and remove rust- streaked and oxidized areas on the contact points of the battery and the ground connection.

  • Page 22: Functional Instructions

    FUNCTIONAL INSTRUCTIONS AMPLIFIER FEATURES AND OPERATIONAL CONTROLS If necessary, connect the mini-USB port by using the enclosed USB cable to the computer on which the M-CONTROL soft- ware is installed. The connection can be released after using the DSP software. Do not extend the cable in any way with a passive USB extension because otherwise a flawless communication between the DSP amplifier and the PC can not be ensured.
  • Page 23 FUNCTIONAL INSTRUCTIONS REMOTE FEATURES AND OPERATIONAL CONTROLS With this knob the overall volume of the sound system can be controlled. If you press and hold the knob for 3 seconds, the bass level of output SUB OUT (G / H) can also be controlled. The LED display shows the values when turning the knob (# 1) or the number of the selected settings.
  • Page 24 FUNCTIONAL INSTRUCTIONS INSTALLATION OF THE DSP SOFTWARE INSTALLATION OF THE DSP-SOFTWARE 1. The DSP software M-CONTROL 2 is suitable for all computers with a Windows™ operating system newer than XP and a USB port. The installation requires approximately 25 MB of free space. Due to the principle it should be used with a portable laptop computer. 2.
  • Page 25 FUNCTIONAL INSTRUCTIONS Click on Click here to test to check the connection with the DSP device. If the test was performed successfully 4 checkmarks in the check boxes appear. Then press „[OK] Click here to start“ to continue. Should one of the checkmarks not appear, a problem occurred that can lead to a malfunc- tion.

  • Page 26: User Interface Of The Software

    FUNCTIONAL INSTRUCTIONS USER INTERFACE OF THE SOFTWARE Here you can make countless settings and adapt them to your sound system, which can be heard immediately in real time via the DSP device. As soon as you are finished configuring a setting, it can be transferred to one memory locations in the DSP device. You can store up to 10 different settings and select the remote control at any time during operation.
  • Page 27 FUNCTIONAL INSTRUCTIONS Under „PRESETS ON THE DEVICE“, you can read, delete or assign the memory locations (POS1 - POS10) for the individual set- FUNKTIONSHINWEISE tings on the DSP unit. First select the memory location ((POS1 - POS10), because you want to edit or read out. WRITE*: Saves the currently created setting in the DSP device to the previously selected memory location.
  • Page 28 FUNCTIONAL INSTRUCTIONS In the „TIME ALIGNMENT“ section you have the possibility to calculate the run-time correction of the individual channels by M-CONTROL 2, to optimally align the sound system and the DSP device to the acoustic stage center. To do this, follow these steps: •...

  • Page 29: Specifications

    SPECIFICATIONS MODELL TRX4004DSP CHANNELS CIRCUIT CLASS A/B Analog OUTPUTPOWER RMS 13,8 V Watts @ 4 / 2 Ohms 4 x 100 / 150 Watts bridged @ 4 Ohms 2 x 300 OUTPUTPOWER MAX. 13,8 V Watts @ 4 / 2 Ohms 4 x 200 / 300 Watts bridged @ 4 Ohms 2 x 600...

  • Page 30: Troubleshooting

    TROUBLE SHOOTING Malfunction: no function Reason: Remedy: 1. The power supply connection of the device is not correct Recheck 2. The cabels have no mechanical or electrical contact Recheck 3. The remote turn-on connection from the head unit to the amplifier is not correct Recheck 4.
  • Page 31 TROUBLE SHOOTING Malfunction: no subwoofer sound Reason: Remedy: 1. The volume of the subwoofer output (channel G / H and SUB OUT) is set too low on the remote control. Press the remote controller and hold. Turn up the volume. (Refer to page 25).
  • Page 32 TROUBLE SHOOTING ELECTRICAL INTERFERENCES The reason for interferences are mostly the routed cables and wires. Especially the power and audio cables (RCA) of your sound system are vulnerable. Often these interferences are caused by electric generators or other electrical units (fuel pump, AC etc.) of the car. The most of these problems can be prevented by a correct and careful wiring.
  • Page 33 NOTES...
  • Page 34 NOTES...
  • Page 35 NOTES...
  • Page 36 Audio Design GmbH Am Breilingsweg 3 · D-76709 Kronau/Germany Tel. +49 7253 - 9465-0 · Fax +49 7253 - 946510 www.audiodesign.de © Audio Design GmbH, All Rights Reserved...
