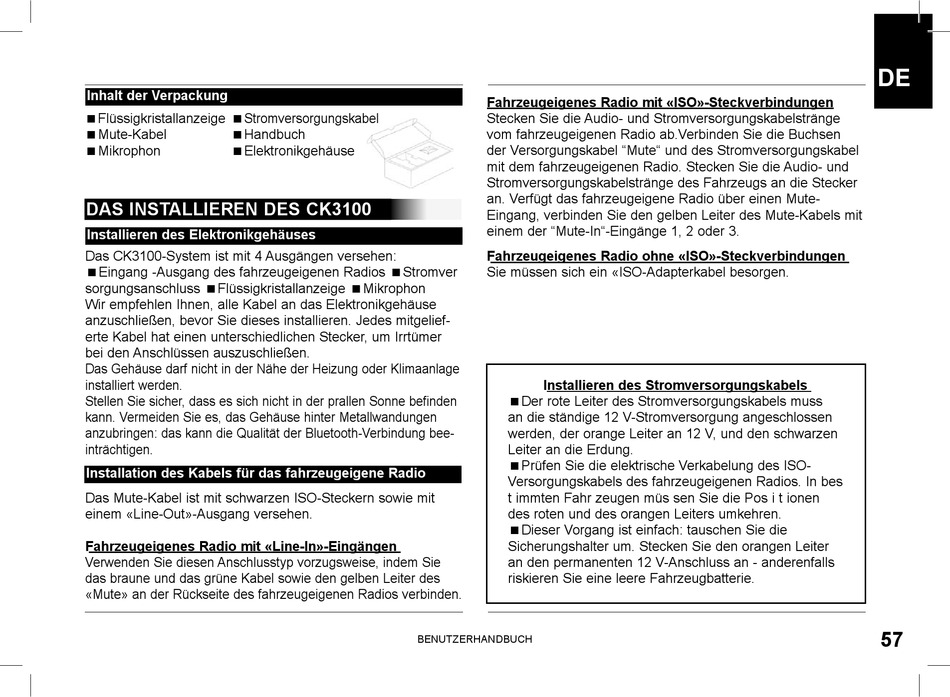

Parrot ADVANCED User Manual page 57

Inhalt der Verpackung
Flüssigkristallanzeige Stromversorgungskabel
Mute-Kabel Handbuch
Mikrophon Elektronikgehäuse
DAS INSTALLIEREN DES CK3100
Installieren des Elektronikgehäuses
Das CK3100-System ist mit 4 Ausgängen versehen:
Eingang -Ausgang des fahrzeugeigenen Radios Stromver
sorgungsanschluss Flüssigkristallanzeige Mikrophon
Wir empfehlen Ihnen, alle Kabel an das Elektronikgehäuse
anzuschließen, bevor Sie dieses installieren. Jedes mitgelief-
erte Kabel hat einen unterschiedlichen Stecker, um Irrtümer
bei den Anschlüssen auszuschließen.
Das Gehäuse darf nicht in der Nähe der Heizung oder Klimaanlage
installiert werden.
Stellen Sie sicher, dass es sich nicht in der prallen Sonne befinden
kann. Vermeiden Sie es, das Gehäuse hinter Metallwandungen
anzubringen: das kann die Qualität der Bluetooth-Verbindung bee-
inträchtigen.
Installation des Kabels für das fahrzeugeigene Radio
Das Mute-Kabel ist mit schwarzen ISO-Steckern sowie mit
einem «Line-Out»-Ausgang versehen.
Fahrzeugeigenes Radio mit «Line-In»-Eingängen
Verwenden Sie diesen Anschlusstyp vorzugsweise, indem Sie
das braune und das grüne Kabel sowie den gelben Leiter des
«Mute» an der Rückseite des fahrzeugeigenen Radios verbinden.
Fahrzeugeigenes Radio mit «ISO»-Steckverbindungen
Stecken Sie die Audio- und Stromversorgungskabelstränge
vom fahrzeugeigenen Radio ab.Verbinden Sie die Buchsen
der Versorgungskabel "Mute" und des Stromversorgungskabel
mit dem fahrzeugeigenen Radio. Stecken Sie die Audio- und
Stromversorgungskabelstränge des Fahrzeugs an die Stecker
an. Verfügt das fahrzeugeigene Radio über einen Mute-
Eingang, verbinden Sie den gelben Leiter des Mute-Kabels mit
einem der "Mute-In"-Eingänge 1, 2 oder 3.
Fahrzeugeigenes Radio ohne «ISO»-Steckverbindungen
Sie müssen sich ein «ISO-Adapterkabel besorgen.
Installieren des Stromversorgungskabels
Der rote Leiter des Stromversorgungskabels muss
an die ständige 12 V-Stromversorgung angeschlossen
werden, der orange Leiter an 12 V, und den schwarzen
Leiter an die Erdung.
Prüfen Sie die elektrische Verkabelung des ISO-
Versorgungskabels des fahrzeugeigenen Radios. In bes
t immten Fahr zeugen müs sen Sie die Pos i t ionen
des roten und des orangen Leiters umkehren.
Dieser Vorgang ist einfach: tauschen Sie die
Sicherungshalter um. Stecken Sie den orangen Leiter
an den permanenten 12 V-Anschluss an - anderenfalls
riskieren Sie eine leere Fahrzeugbatterie.
