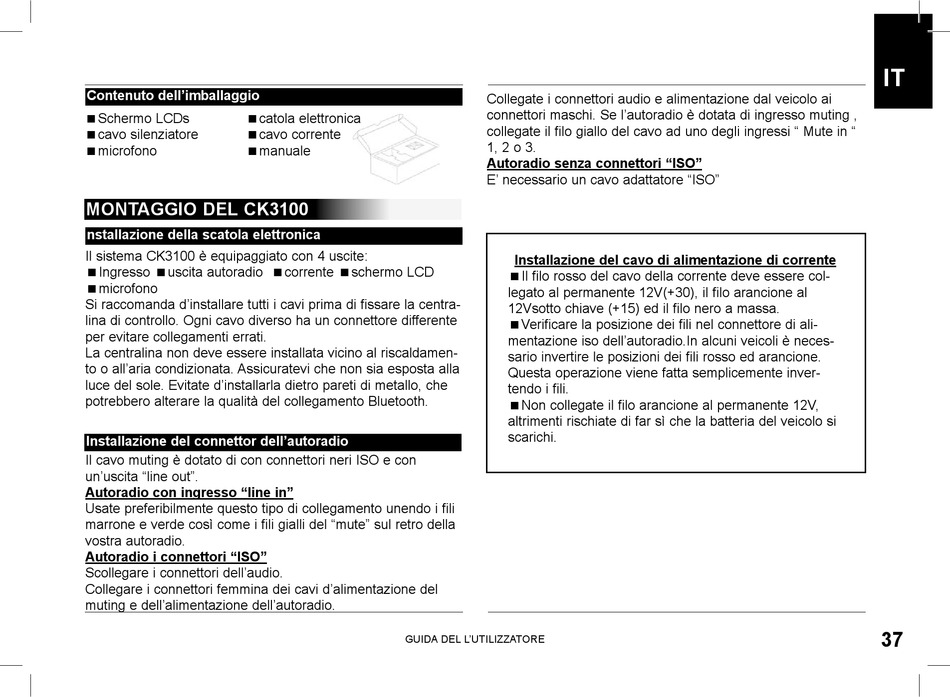

Contenuto dell'imballaggio
Schermo LCDs catola elettronica
cavo silenziatore cavo corrente
microfono manuale
MONTAGGIO DEL CK3100
nstallazione della scatola elettronica
Il sistema CK3100 è equipaggiato con 4 uscite:
Ingresso uscita autoradio corrente schermo LCD
microfono
Si raccomanda d'installare tutti i cavi prima di fissare la centra-
lina di controllo. Ogni cavo diverso ha un connettore differente
per evitare collegamenti errati.
La centralina non deve essere installata vicino al riscaldamen-
to o all'aria condizionata. Assicuratevi che non sia esposta alla
luce del sole. Evitate d'installarla dietro pareti di metallo, che
potrebbero alterare la qualità del collegamento Bluetooth.
Installazione del connettor dell'autoradio
Il cavo muting è dotato di con connettori neri ISO e con
un'uscita "line out".
Autoradio con ingresso "line in"
Usate preferibilmente questo tipo di collegamento unendo i fili
marrone e verde così come i fili gialli del "mute" sul retro della
vostra autoradio.
Autoradio i connettori "ISO"
Scollegare i connettori dell'audio.
Collegare i connettori femmina dei cavi d'alimentazione del
muting e dell'alimentazione dell'autoradio.
Collegate i connettori audio e alimentazione dal veicolo ai
connettori maschi. Se l'autoradio è dotata di ingresso muting ,
collegate il filo giallo del cavo ad uno degli ingressi " Mute in "
1, 2 o 3.
Autoradio senza connettori "ISO"
E' necessario un cavo adattatore "ISO"
Installazione del cavo di alimentazione di corrente
Il filo rosso del cavo della corrente deve essere col-
legato al permanente 12V(+30), il filo arancione al
12Vsotto chiave (+15) ed il filo nero a massa.
Verificare la posizione dei fili nel connettore di ali-
mentazione iso dell'autoradio.In alcuni veicoli è neces-
sario invertire le posizioni dei fili rosso ed arancione.
Questa operazione viene fatta semplicemente inver-
tendo i fili.
Non collegate il filo arancione al permanente 12V,
altrimenti rischiate di far sì che la batteria del veicolo si
scarichi.
