Monterings- og bruksanvisningen må oppbevares under hele produktets levetid. These instructions must be kept for future
references. Wir empfehlen Ihnen, die Montage- und Bedienungsanleitung für spätere Zwecke sorgfältig aufzubewahren. Ce
document doit être conservé pendant toute la vie de l'appareil. Руководство пользователя, которое прилагается
к продукту, необходимо сохранять до конца гарантийного срока на продукт.

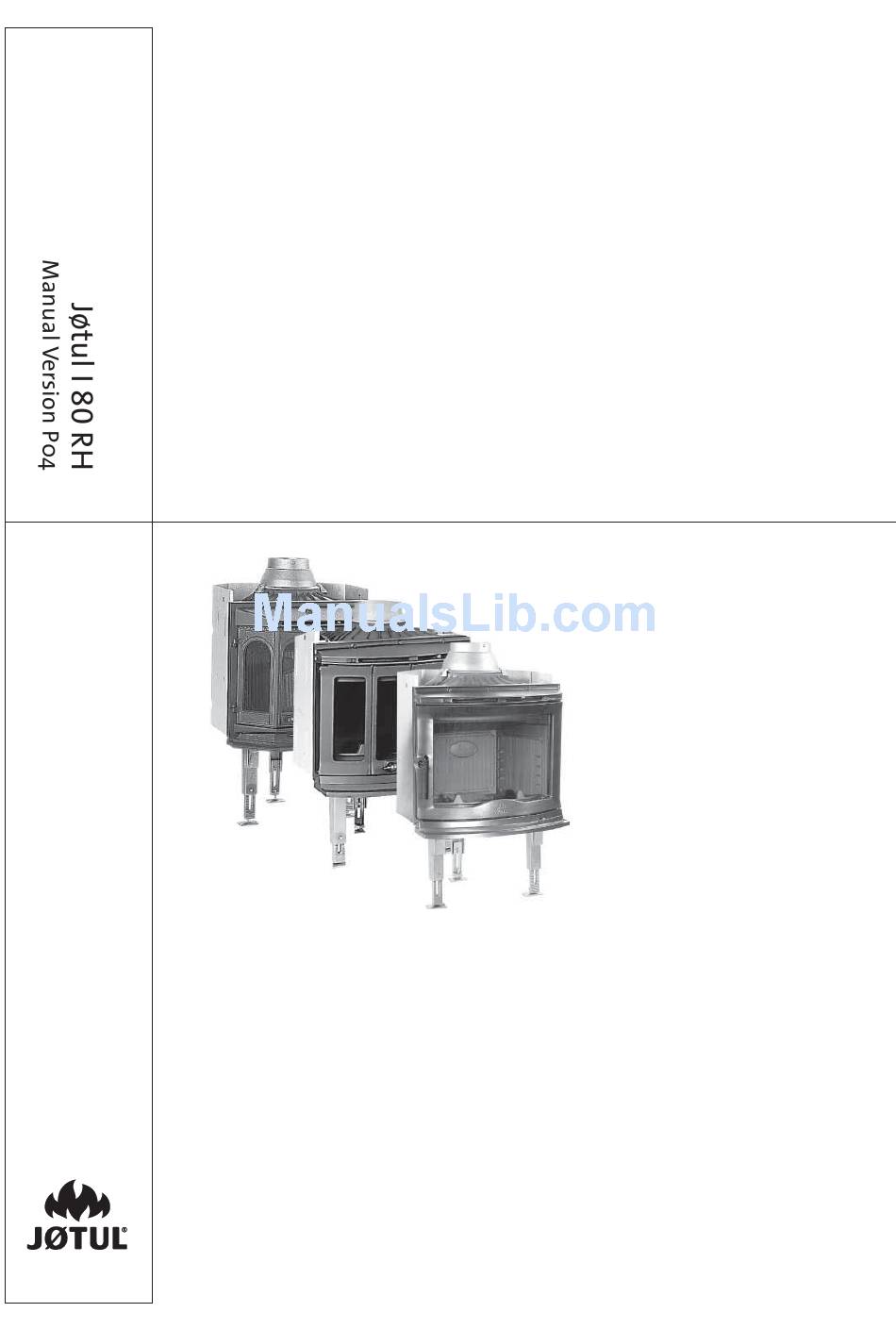

Jøtul I 80 RH
Classic, Harmony, Panorama
2
10
18
26
34
42
50
58
67
