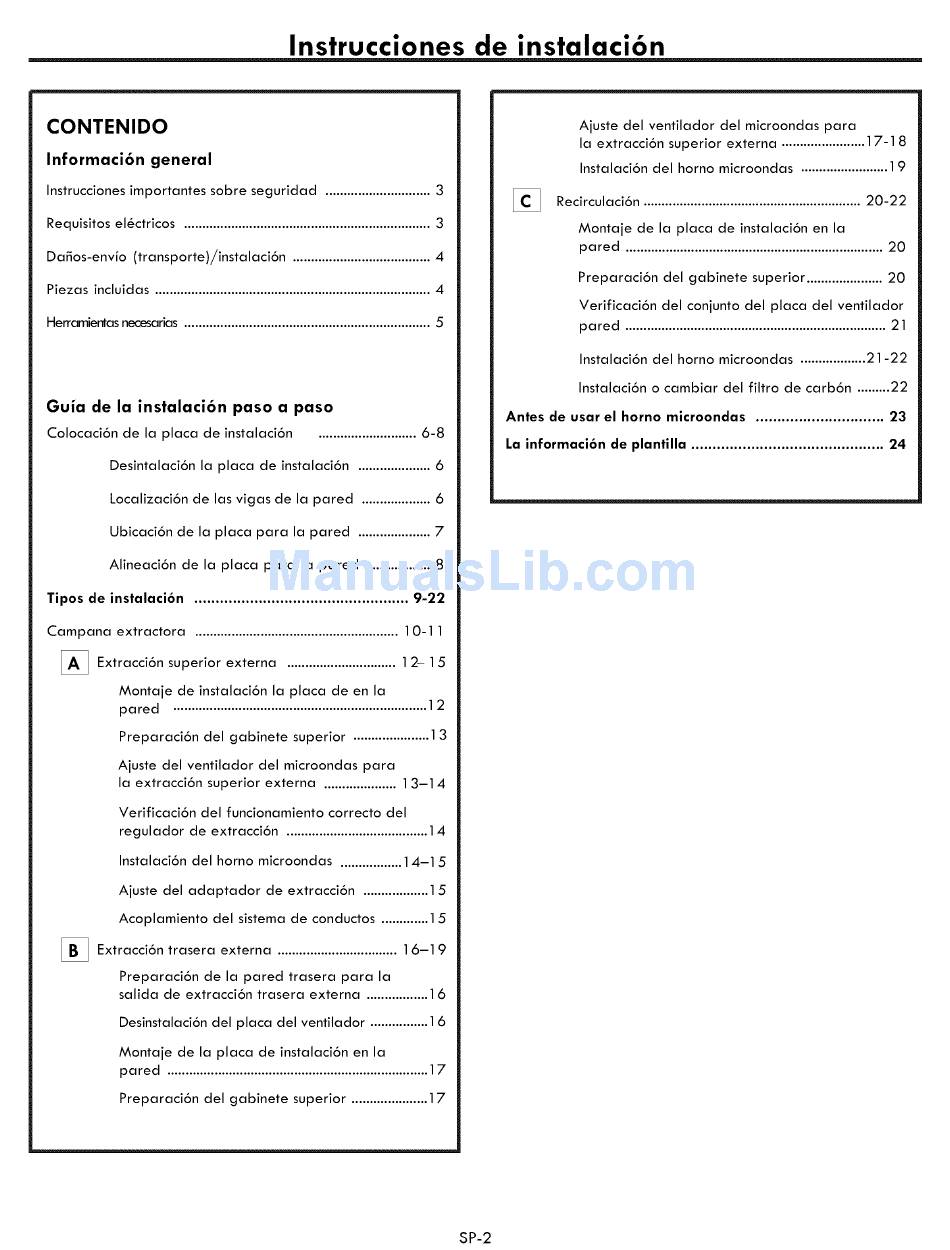

Kenmore 79080332310 Installation Instructions Manual page 26

Instrucciones de instalaci6n
CONTENIDO
Informaci6n general
Instrucciones importantes solore seguridad ............................. 3
Requisitos el_ctricos .................................................................... 3
Dafios-envio (transporte)/instalaci6n ...................................... 4
Piezas incluidas ............................................................................ 4
Herramientasn_arias .................................................................... 5
Guia de la instalaci6n paso a paso
Colocaci6n de la placa de instalaci6n ........................... 6-8
Desintalaci6n la placa de instalaci6n .................... 6
Localizaci6n de las vigas de la pared ................... 6
Ubicaci6n de la placa para la pared .................... 7
Alineaci6n de la placa para la pared ................. 8
Tipos de instalaci6n .................................................. 9-22
Campana e×tractora ........................................................ 10-11
[_ Extracci6n 12- 15
superior
externa
Montaje de instalaci6n la placa de en la
pared ...................................................................... 12
Preparaci6n del gabinete superior ..................... 13
Ajuste del ventilador del microondas para
la extracci6n superior externa .................... 13-14
Verificaci6n del funcionamiento correcto del
regulador de extracci6n ....................................... 14
Instalaci6n del homo microondas ................. 14-15
Ajuste del adaptador de extracci6n .................. 15
Acoplamiento del sistema de conductos ............. 15
[] Extracci6n trasera externa .................................
16-1 9
Preparaci6n de la pared trasera para la
salida de extracci6n trasera externa ................. 16
Desinstalaci6n del placa del ventilador ................ 16
Montaje de la placa de instalaci6n en la
pared ........................................................................ 17
Preparaci6n del gabinete superior ..................... 17
Ajuste del ventilador del microondas para
la extracci6n superior externa ....................... 17-18
Instalaci6n del homo microondas ........................ 19
[_ Recirculaci6n ............................................................
20-22
Montaje de la placa de instalaci6n en la
pared ....................................................................... 20
Preparaci6n del gabinete superior ..................... 20
Verificaci6n del conjunto del placa del ventilador
pared ........................................................................ 21
Instalaci6n del horno microondas .................. 21-22
Instalaci6n o cambiar del filtro de carb6n ......... 22
Antes de usar el homo microondas .............................. 23
La informaci6n de plantilla ............................................. 24
SP-2
