KONSERWACJA I USUWANIE USTEREK

Należy regularnie kontrolować i dokręcać wszystkie
części trenażera eliptycznego. Wszelkie zużyte elemen-
ty powinny zostać natychmiast wymienione.
Do czyszczenia przyrządu używamy ściereczki lekko
zwilżonej wodą z niewielką ilością delikatnego mydła.
WAŻNE: należy chronić konsolę przed działaniem
wszelkiego rodzaju płynów oraz bezpośrednim
promieniowaniem słonecznym.
USUWANIE USTEREK ZWIĄZANYCH Z KONSOLĄ
Przyćmione światło wyświetlacza wskazuje na wyczer-
panie się baterii. Praktycznie wszystkie problemy
związane z konsolą spowodowane są niskim poziomem
naładowania baterii. Instrukcje dotyczące ich wymiany
zostały ujęte na stronie 11 w punkcie 12, dotyczącym
montażu przyrządu. Wskazówki dotyczące postępowa-
nia w przypadku stwierdzenia nieprawidłowego działa-
nia dotykowego czujnika tętna znajdują się w punkcie 5
na stronie 17.

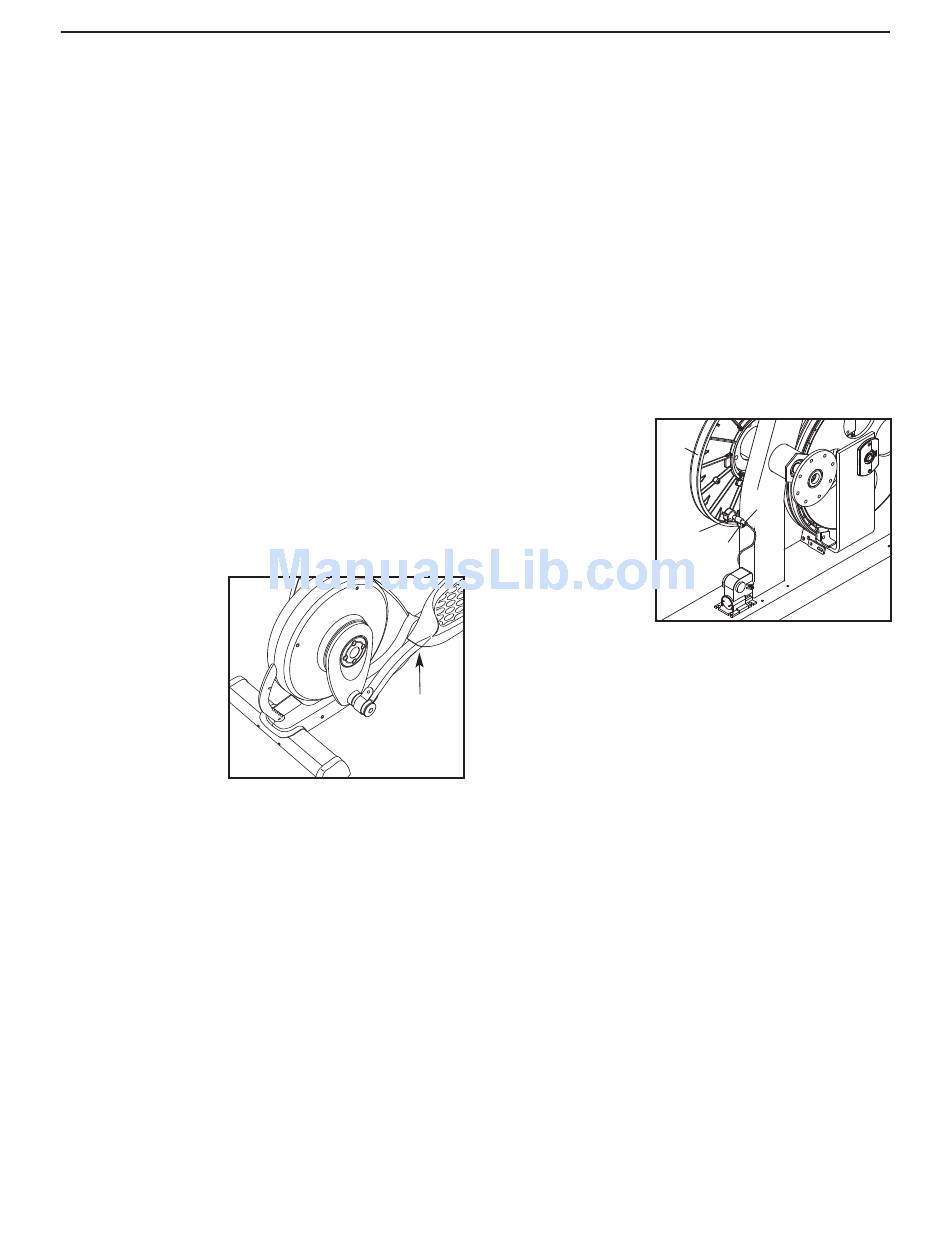

JAK WYELIMINOWAĆ UGINANIE SIĘ PRZYRZĄDU
Jeśli w czasie
użytkowania tre-
nażera elipty-
cznego zaobserwu-
jemy, że jego środ-
kowa część ugina
się pod ciężarem
należy odpowiednio
wyregulować stop-
kę podstawy.
JAK WYPOZIOMOWAĆ PRZYRZĄD
Jeżeli w czasie użytkowania trenażera eliptycznego
zauważymy, że kołysze się on nieznacznie na
podłodze, patrz znajdujący się na stronie 14 punkt: JAK
WYPOZIOMOWAĆ PRZYRZĄD.
JAK WYREGULOWAĆ ZESTYK MAGNETYCZNY
W przypadku stwierdzenia, że na wyświetlaczu pojawia-
ją nieprawidłowe wskazania parametrów treningu
należy wyregulować zestyk magnetyczny. W tym celu,
po zapoznaniu się z punktem 11 na stronie 10, usunąć
ramiona łączące, a następnie - zgodnie z punktem 4 na
stronie 7 - zdemontować ramiona wahacza.
Wykręcić wszystkie śruby z osłon po obu stronach.
Ponieważ do mocowania bocznych osłon zas-
tosowano śruby trzech różnych rozmiarów należy
zapamiętać, które otwory odpowiadają każdej z
nich. Po odkręceniu śrub, delikatnie podważyć i usunąć
osłony z ramy.
Zlokalizować zestyk
magnetyczny (50).
Obrócić koło
pasowe (40) w taki
sposób, aby ustaw-
ić magnes (55)
osiowo w stosunku
do zestyku. Polu-
zować, bez usuwa-
nia, wskazaną na
rysunku śrubę M4 x
16mm (103).
Delikatnie odciągnąć lub zbliżyć zestyk do magnesu, a
następnie ponownie dokręcić wspomnianą śrubę. Obró-
cić kilkakrotnie koło pasowe do przodu i do tyłu, upew-
stopkę
niając się przy tym, aby za każdym razem magnes
podstawy
minął się z zestykiem. Powtórzyć powyższe czynności
aż do uzyskania prawidłowych wskazań parametrów na
wyświetlaczu. Po ustawieniu zestyku magnetycznego,
zamontować boczne osłony, ramiona wahacza i
ramiona łączące. Uwaga: w razie wątpliwości dotyczą-
cych prawidłowego montażu śrub w otworach osłon
można skonsultować zamieszczony na stronie 27 -
RYSUNEK ROZŁOŻONEJ BIEŻNl B oraz znajdujący
się na stronie 24 - LISTA CZĘŚCI.
19
40
50
55
103
