GE JKP90 Installation Instructions Manual

GE JKP90 Installation Instructions Manual

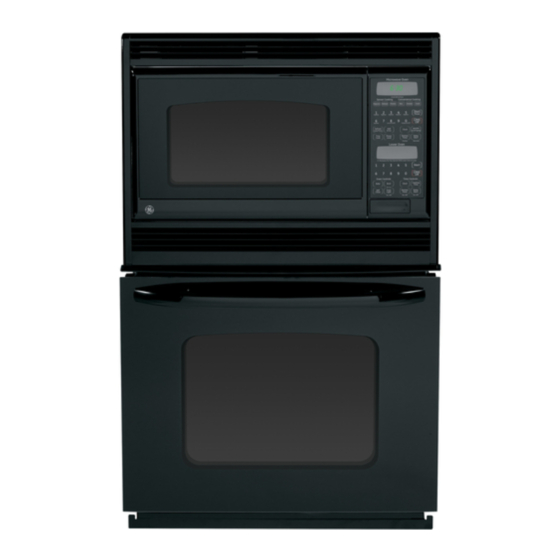

27" and 30" built-in wall oven with microwave
Hide thumbs Also See for JKP90:
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

See also: Owner's Manual , Technical & Service Manual
Installation
Instructions
If you have questions, call 1.800.GE.CARES or visit our website at:
ge.com

Before You Begin

Read these instructions carefully and completely.
IMPORTANT
•
instructions for local inspector's use.
IMPORTANT
•
governing codes and ordinances.
• Note to Installer—Be sure to leave these
instructions with the consumer.
• Note to Consumer—Keep these
instructions for future reference.

Parts Included

(Appearance will vary.)
Screws For
Installation
(8-18 x .750
flat head Phillips
wood screws)
Optional 27"
(68.6 cm) Metal
Bottom Trim
Assembly (on
some models or
can be purchased
separately)
31-10648-1
03-07 JR
—Save these
—Observe all
27" (68.6 cm)
Metal Bottom Trim
30" (76.2 cm)
Metal Bottom
Trim Assembly
Built-In Wall Oven
with Microwave
27" (68.6 cm) model
JKP90
30" (76.2 cm) models
JTP90, PT970
• Proper installation is the responsibility
of the installer and product failure due
to improper installation is NOT covered
under warranty.
• NOTE—This appliance must be properly
grounded.
ATTENTION INSTALLER
•
All electric wall ovens must be hard wired
(direct wired) into an approved junction
box. A plug and receptacle is NOT permitted
on these products.
Materials Needed
Strain Relief Clamp
for 1/2" conduit
Tools Needed
1/8" Drill Bit and
Electric or Hand Drill
1
Wire Nuts
Junction
Box
36" (91 cm)
of String
Phillips
Screwdriver

Advertisement

Table of Contents
loading

Related Manuals for GE JKP90

Summary of Contents for GE JKP90

  • Page 1: Installation Instructions

    Installation Instructions If you have questions, call 1.800.GE.CARES or visit our website at: ge.com Before You Begin Read these instructions carefully and completely. IMPORTANT • —Save these instructions for local inspector’s use. IMPORTANT • —Observe all governing codes and ordinances.

  • Page 2: Important Safety Instructions

    8.4 KW–10.4 KW Electrical Requirements Rating plate is located on the inside wall of the microwave oven. We recommend you have the electrical wiring and hookup of your oven connected by a qualified The electrical electrician. After installation, have the electrician show you where your main oven disconnect is located.
  • Page 3 Installation Instructions Pre-Installation Checklist Remove packaging materials. Check inside microwave, behind hinges and under false bottom. Remove labels on the outside of the door, plastic on trims and panel, all tape around the oven and any shipping screws securing the oven to the base pad.

  • Page 4: Built-In Oven

    Installation Instructions Cutout for 27″ with Microwave models only For JKP90 model only. 5” (12.7 cm) Max. from the left or right Cabinet Width 27” (68.6 cm) Cutout Width 25” (63.5 cm) Allow 1” (2.5 cm) Min. 25 1/4” (64.1 cm) for overlap of oven Max.
  • Page 5 Installation Instructions Cutout for 30″ with Microwave models only For JTP90, PT970 models only. Cabinet *CABINET Width WIDTH 30" 30” (76.2 cm) Cutout Width CUTOUT 28 1/2” WIDTH Allow 11/16” (1.8 cm) 28 1/2" MIN. (72.4 cm) Min. 28 5/8" MAX. for overlap of oven 28 5/8”...
  • Page 6 Installation Instructions Cutout for Built-In Oven with Microwave models only – Over a Warming Drawer For JKP90, JTP90, PT970 models only. 27″ (68.6 cm) Oven with Microwave Oven (Model JKP90) Over a Warming Drawer Per Warming Drawer Requirement 1” (2.5 cm) Min. Above Toekick NOTE: Additional clearances between cutouts may be required.

  • Page 7: Attention Installer

    Installation Instructions Electrical Connections ATTENTION INSTALLER All electric wall ovens must be hard wired (direct wired) into an approved junction box. A plug and receptacle is NOT permitted on these products. DO NOT shorten the flexible conduit. The conduit strain relief clamp must be securely attached to the junction box and the flexible conduit must be securely attached to the clamp.
  • Page 8 Installation Instructions Electrical Connections B3 New Construction and Four-Conductor Branch Circuit Connection • When installing in new construction, or • When installing in a mobile home, or • When installing in a recreational vehicle, or • When local codes do not permit grounding through neutral: a.

  • Page 9: Securing The Oven In The Opening

    Installation Instructions Securing the Oven in the Opening Sliding the Oven Into the Opening a. Loop (do not tie) a 36” (91 cm) string around the conduit before the oven is slid into place. This will keep the conduit from falling behind the oven.
  • Page 10 Installation Instructions Preparing for the Bottom Trim Installation a. With oven installed, take the bottom trim and center it on the bottom front edge of the cabinet opening. For 27″ (68.6 cm) b. Using the trim models with Lower as a template, Trim in Position, Mark (2) Mounting mark the center...
  • Page 11 Installation Instructions Replacing the Oven Door NOTE: The oven door is heavy. You may need help lifting the door high enough to slide it into the hinge slots. Do not lift the door by the handle. Lift the oven door by placing one hand on each side.

  • Page 12: Operation Checklist

    Installation Instructions Pre-Test Checklist Remove all protective film, if present, and any stickers. Check to be sure that all wiring is secure and not pinched or in contact with moving parts. Operation Checklist Remove all items from the inside of the oven. Check that conduit is securely connected to the junction box.

  • Page 13: Instrucciones De Instalación

    Instrucciones de instalación ¿Preguntas? Visite nuestro sitio en la Web: ge.com Antes de empezar Lea estas instrucciones cuidadosa y completamente. IMPORTANTE • —Guarde estas instrucciones y téngalas disponibles para el inspector local. IMPORTANTE • —Observe todos los códigos y ordenanzas vigentes.

  • Page 14: Instrucciones De Seguridad Importantes

    Instrucciones de instalación INSTRUCCIONES DE SEGURIDAD IMPORTANTES Para su seguridad • Cerciórese de que su horno sea instalado adecuadamente por un instalador calificado o por un técnico de servicio. • Cerciórese de que su horno esté firmemente instalado en un gabinete que esté firmemente adherido a la estructura de la casa.

  • Page 15: Lista De Control Antes De La Instalación

    Instrucciones de instalación Lista de control antes de la instalación Retire los materiales de embalaje. Revise dentro del microondas, detrás de las bisagras y debajo del fondo falso. Retire las etiquetas de la puerta, el plástico de las molduras y panel, todas las cintas alrededor del horno, y todos de los tornillos de envío que asegure el horno a la almohadilla de la base.
  • Page 16 Instrucciones de instalación Corte para el horno de pared empotrado de 27″ (68,6 cm) Para el modelo JKP90 solamente. 5” (12,7 cm) Máx. espacio para el lado izquierdo o derecho Ancho del gabinete Permita 1” 27” (68,6 cm) (2,5 cm) de sobrepaso Ancho del corte 25”...
  • Page 17 Instrucciones de instalación Corte para el horno de pared empotrado de 30″ (76,2 cm) Para los modelos JTP90, PT970 solamente. Ancho del *CABINET WIDTH gabinete 30" 30” (76,2 cm) Permita 11/16” Ancho del corte CUTOUT (1,8 cm) para 28 1/2” WIDTH sobrepaso del (72,4 cm) Mín.
  • Page 18 Instrucciones de instalación Corte para el horno de pared empotrado con microondas solamente – Sobre una gaveta de calentamiento Para los modelos JKP90, JTP90, PT970 solamente. Horno de 27″ (68,6 cm) con microondas (modelo JKP90) sobre una gaveta de calentamiento...
  • Page 19 Instrucciones de instalación Conexiones eléctricas ATENCIÓN AL INSTALADOR: Todos los hornos eléctricos de pared deben ser cableados directamente en una caja de conexión. Una “enchufe-receptáculo” NO ES permitido en estos productos. NO acorte el conducto flexible. La abrazadera para controlar la presión debe estar firmemente adherida a la caja de conexión y el conductor flexible debe estar firmemente adherido a la abrazadera.
  • Page 20 Instrucciones de instalación Conexiones eléctricas B3 Conexión para nueva construcción y de circuito ramal de cuatro conductores • Cuando se instale en una construcción nueva, o • Cuando se instale en una casa móvil, o • Al instalar en un vehículo de recreacíon, o •...

  • Page 21: Posición Firme Del Horno En La Abertura

    Instrucciones de instalación Posición firme del horno en la abertura Cómo deslizar el horno en el interior de la abertura a. Coloque (sin atar) una cuerda de 36” (91 cm) alrededor del conductor antes de deslizar el horno en su lugar. Esto evitará que el conducto se caiga detrás del horno.
  • Page 22 Instrucciones de instalación Preparación para la instalación de la moldura de fondo a. Con el horno instalado, tome la moldura de fondo y céntrela en el borde frontal del fondo de la abertura del gabinete. b. Usando la moldura Para modelos de 27” (68,6 cm) con como una plantilla, moldura inferior en...

  • Page 23: Cómo Instalar La Puerta Del Horno

    Instrucciones de instalación Cómo instalar la puerta del horno NOTA: La puerta del horno es pesada. Quizás necesite ayuda para levantar y deslizar la puerta hacia abajo sobre las bisagras. No levante la puerta por la empuñadura. Levante la puerta del horno colocando una mano en cada lado.

  • Page 24: Lista De Control Antes De La Prueba

    Instrucciones de instalación Lista de control antes de la prueba Retire cualquier cinta de protección y etiqueta que todavía esté presente. Revise para asegurarse de que todos los alambres estén bien conectados y no aplastados o en contacto con partes móviles.
