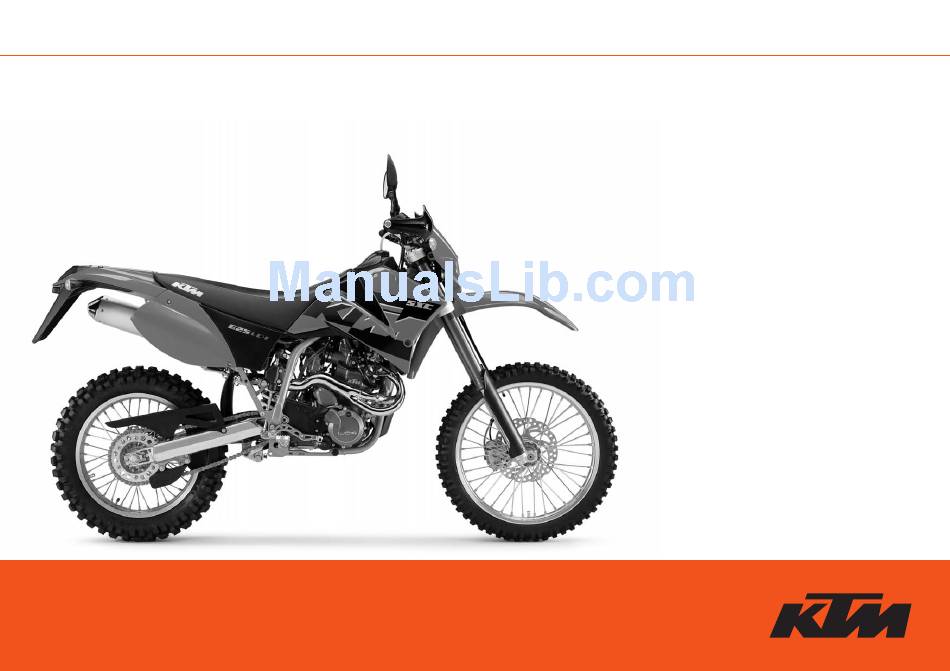

SPAREPARTSMANUAL2005
ERSATZTEILKATALOG: FAHRGESTELL
SPARE PARTS MANUAL: CHASSIS
625 SXC

Advertisement

Table of Contents
loading

Related Manuals for KTM 625 SXC

Summary of Contents for KTM 625 SXC

  • Page 1 SPAREPARTSMANUAL2005 ERSATZTEILKATALOG: FAHRGESTELL SPARE PARTS MANUAL: CHASSIS 625 SXC...
  • Page 3 PRO LEVER SYSTEM 300 mm LOCTITE 243 E 243 en eo ek eo hlhmhn FUSSBREMSBETÄTIGUNG FEDERBEIN WP FEDERBEIN WP ZERLEGT KRÜMMER REAR BRAKE CONTROL MONOSHOCK WP MONOSHOCK WP DISASSEMBLED EXHAUST PIPES 625 SXC L = 412 MM LOCTITE 243 4bpbqbr...
  • Page 4 » INHALT INDEX 625 / 2005 ENDDÄMPFER LUFTFILTERKASTEN TANK, SITZBANK, VERKLEIDUNG MASKE, KOTFLÜGEL EXHAUST SILENCER AIR FILTER BOX TANK, SEAT, COVER MASK, FENDERS 300 MM bp gsgt iminioip DEKOR VORDERRAD 21” BREMSZANGE VORNE BREMBO HINTERRAD 18” DECAL FRONT WHEEL 21” BRAKE CALIPER FRONT BREMBO REAR WHEEL 18”...
  • Page 5 KTM may stop manufacturing certain models without previous notice. KTM shall not be held liable for any deviations of availability and/or ability to deliver, illustrations, descriptions, printing and/or other errors. The illustrated models partly contain extra equipment, which is not applied to standard models.

  • Page 6: Table Of Contents

    TEILNR/PARTNR BEZEICHNUNG DESCRIPTION 1* 0518.7A01LS GABELBEIN LI. WP43 625 SXC 05 FORK LEG L/S WP43 625 SXC 05 2* 0518.7A01RS GABELBEIN RE. WP43 625 SXC 05 FORK LEG R/S WP43 625 SXC 05 3 0015 080253 SK.BUNDSCHRAUBE M 8X25 SW=10...
  • Page 7 » GABELBEINE WP USD 43 FORK LEGS WP USD 43 625 / 2005 TEILNR/PARTNR BEZEICHNUNG DESCRIPTION 1 4860.0020S VERSCHL.KAPPE+BÜCHSE M51X1,5 SREW CAP+BUSH M51X1,5 2 4681.0340 O-RING NBR 45X2 O-RING NBR 45X2 3 4860.0018 EINSTELLKNOPF ZUGSTUFE KNOB REBOUNG ADJUSTER 4 4860.0020S1 VERSCHLUSSKAPPE M51X1,5 KPL.

  • Page 8: Sk.bundschraube M 8X25 Sw

    » GABELBEINE WP USD 43 FORK LEGS WP USD 43 625 / 2005 TEILNR/PARTNR BEZEICHNUNG DESCRIPTION 42 4860.0200S SCHRAUBBÜCHSE M29,3X1 L=65 KPL SCREW SLEEVE M29,3X1 L=65 CPL. 43 4860.0239 O-RING NBR 8X1,25 O-RING NBR 8X1,25 44* 4860.0403 FEDER ZUGSTUFE D=15MM L=34,5MM REBOUND SPRING D=15MM L=34,5MM 45 4860.0203 AUFNAHME FÜR ZUGSTUFE D=3 03...
  • Page 9 » GABELBEINE WP USD 43 FORK LEGS WP USD 43 625 / 2005 TEILNR/PARTNR BEZEICHNUNG DESCRIPTION 73 3548.0320 O-RING NBR 24X2 O-RING NBR 24X2 74 4860.0152 AUFNAHME FÜR DRUCKSTUFE TAP COMPRESSION 75 4860.0190 NADEL DRUCKSTUFE 2003 NEEDLE COMPRESSION 2003 76 4860.0049 O-RING NBR 8X2 O-RING NBR 8X2 79 4860.0051...
  • Page 10 » LENKER · ARMATUREN HANDLEBAR · CONTROLS 625 / 2005 TEILNR/PARTNR BEZEICHNUNG DESCRIPTION 1 590.02.001.000 LENKER 28MM HOCH 2000 HANDLEBAR 28MM HIGH 2000 4 580.07.016.001 BENZINSCHLAUCH 7X2MM FUEL HOSE VITON 7X2MM 0,03 5 440.11.076.200 KABELBAND 200/3,6MM SCHWARZ CABLE TIE 200/3,6MM BLACK 10 590.02.010.200 GASDREHGRIFF KPL.
  • Page 11 » HANDBREMSZYLINDER BREMBO HAND BRAKE CYLINDER BREMBO 625 / 2005 TEILNR/PARTNR BEZEICHNUNG DESCRIPTION 1 503.13.001.100 HANDBREMSZYL. NATUR KLEIN 2001 HANDBRAKE CYL. NAT. SMALL 2001 9 503.13.003.000 HANDBREMSZYL.DECKEL KPL. NATUR HANDBRAKE CYL.COVER CPL.NATURE 10 503.13.008.300 REP.SATZ KOLBEN D=11 EXC 2001 REP.SET PISTON D=11 EXC 2001 11 503.13.005.000 SCHELLE KPL.
  • Page 12 » RAHMEN · AUSLEGER FRAME · SUB FRAME 625 / 2005 TEILNR/PARTNR BEZEICHNUNG DESCRIPTION 1* 586.03.001.044/90 RAHMEN KPL. "EG05" SXC FRAME CPL. "EG05" SXC 2 584.03.002.344/90 AUSLEGER KPL. STAHL SILBER 00 SUBFRAME CPL. STEEL SILVER 00 4 583.03.002.090 VERSCHLUSSTOPFEN 12 X 17 MM PLUG 12 X 17 MM 7 0934 080003 SK.MUTTER DIN 934 M8...

  • Page 13: Sk.bundschraube M 8X30 Sw

    » RAHMEN · AUSLEGER FRAME · SUB FRAME 625 / 2005 TEILNR/PARTNR BEZEICHNUNG DESCRIPTION 42 600.03.044.010 VERSCHLUSSBLECH VORNE LI/RE 03 CLOSING PANEL FRONT L/S R/S 03 43 546.03.041.000 FUSSRASTENFEDER LINKS & RECHTS FOOTREST SPRING L/S & R/S 44 548.03.044.000 BOLZEN FÜR FUSSRASTE BOLT FOR FOOT PED 46 0125 100003 UNTERLEGSCHEIBE DIN 125 A 10,5...

  • Page 14: Side Stand

    » SEITENSTÄNDER SIDE STAND 625 / 2005 TEILNR/PARTNR BEZEICHNUNG DESCRIPTION 23 584.03.023.900/90 SEITENSTÄNDER LC4 SIDESTAND LC4 26 584.03.026.600 SEITENSTÄNDERKONSOLE KPL. 03 SIDESTAND BRACKET CPL. 27 582.03.027.200 SCHRAUBE F. SEITENST. M10X26,7 SCREW FOR SIDE STAND M10X26,7 30 584.03.030.000 STÄNDERFEDER D=7,7MM SIDE STAND SPRING D=7,7MM '97 31 584.03.030.100 STÄNDERFEDER LANG MIT GUMMI 03 SIDE ST.SPRING LO.
  • Page 15 » SCHWINGARM · KETTENSCHUTZ SWINGARM · CHAIN GUARD 625 / 2005 TEILNR/PARTNR BEZEICHNUNG DESCRIPTION 12 546.03.014.100 SCHWINGARMBOLZEN KPL.L=253 SWINGARM BOLT KPL. L=253 14 502.30.211.000 BREMSSCHLAUCHFÜHRUNG BRAKE HOSE GUIDE 15 546.03.015.000 STOPPMUTTER M14X1,5 SW=19 SELF LOCKING NUT M14X1,5 WS=19 16 544.03.135.000 VERSCHLUSSPFROPFEN SFL10 PLASTIC CAP SFL10 30 584.04.030.344...
  • Page 16 » PRO LEVER ANLENKUNG PRO LEVER SYSTEM 625 / 2005 TEILNR/PARTNR BEZEICHNUNG DESCRIPTION 1 583.03.080.244 WINKELH.KPL.GESCHMIEDET LC4'99 ROCKER ARM CPL. FORGED LC4 '99 2 546.03.097.000 NADELHÜLSE HK 2016 NEEDLE BUSH HK 2016 3 546.03.081.000 LAGERHÜLSE 15 X 20 X 48 BUSHING SLEEVE 15 X 20 X 48 4 546.03.090.010 STAHLSCHEIBE 15,2X19X0,1...
  • Page 17 » FUSSBREMSBETÄTIGUNG REAR BRAKE CONTROL 625 / 2005 TEILNR/PARTNR BEZEICHNUNG DESCRIPTION 1 0991 080353 SENKSCHRAUBE DIN7991-M 8X35 FLAT HEAD SCREW DIN7991-M 8X35 2 583.03.061.000 FASONSCHEIBE ALU 8 X 24 MM SPECIAL WASHER ALU 8 X 24 MM 3 584.03.070.244 FUSSBREMSHEBEL KLAPPBAR KPL.04 FOOT BRAKE LEV.
  • Page 18 16 0125 100003 UNTERLEGSCHEIBE DIN 125 A 10,5 WASHER DIN0125-A10,5 17 543.10.086.100 SS.MUTTER M10 CU SW=14 SELF LOCKING NUT M10 CU WS=14 625 SXC L = 412 MM 05-583.04.2 05-583.04.2 * NEUTEIL / NEW PART X NACH BEDARF / AS REQUIRED...
  • Page 19 » FEDERBEIN WP ZERLEGT MONOSHOCK WP DISASSEMBLED 625 / 2005 TEILNR/PARTNR BEZEICHNUNG DESCRIPTION 1 4681.1558 FEDERBEINUNTERTEIL-GABEL L75B SHOCK ABS. BOTTOM-FORK L75B 2* 4681.1560S KOLBENSTANGE D=14 BA M14X1 PISTON ROD D=14 BA M14X1 3 4681.1545S NADEL KPL. D=4 BA; L=183 NEEDLE CPL. D=4 BA; L=183 4 4681.1222 O-RING 36X0,5 O-RING 36X0,5...
  • Page 20 » FEDERBEIN WP ZERLEGT MONOSHOCK WP DISASSEMBLED 625 / 2005 TEILNR/PARTNR BEZEICHNUNG DESCRIPTION 47 9101.0252 FEDER 63-260 59 SPRING 63-260 59 48 4681.0065 FEDERTELLER D=58;H=23;L=15 SPRING RETAINER D=58;H=23;L=15 49 4681.1208 GUMMIKAPPE "NICHT ÖFFNEN" RUBBER CAP "DO NOT OPEN" 50 5018.0342S1 DÄMPFERÖL 5 LT 2003 SHOCK ABSORBER FLUID 5 LT 2003...
  • Page 21 » FEDERBEIN WP ZERLEGT MONOSHOCK WP DISASSEMBLED 625 / 2005 TEILNR/PARTNR BEZEICHNUNG DESCRIPTION 87 4681.1043 O-RING VITON 35X5 O-RING VITON 35X5 88 4681.0324 KOLBENRING 3,9X1,5X138 PISTON RING 3,9X1,5X138 89 4681.1209 RESERVOIRKAPPE D=46 RESERVOIR CAP D=46 90 4681.0850S6 CC-DRUCKSTUFENREGULIERUNG KPL. CC-COMPRE.DAMPING CONTROL CPL. 91 4681.0334 SICHERUNGSSCHEIBE JV24 LOCK WASHER JV24...

  • Page 22: Sk.bundschraube M 8X35 Sw

    » KRÜMMER EXHAUST PIPES 625 / 2005 TEILNR/PARTNR BEZEICHNUNG DESCRIPTION 1 584.05.008.500 AUSPUFFROHR RECHTS EXHAUST PIPE R/S 2 584.05.007.400 AUSPUFFROHR LINKS EXHAUST PIPE L/S 3 584.05.058.100 KRÜMMERSCHELLE D=41MM COLLECTOR CLAMP D=41MM 4 584.05.005.100 GRAPHITRING 34X39X20MM GRAPHIT RING 34X39X20MM 5 503.05.016.000 ZUGFEDER L=62MM ÖSEN BEWEGLICH TEN.SPRING L=62MM EY.MOVEABLE 6 583.05.065.044/90...

  • Page 23: Exhaust Silencer

    » ENDDÄMPFER EXHAUST SILENCER 625 / 2005 TEILNR/PARTNR BEZEICHNUNG DESCRIPTION 15 0011 480802 BLINDNIETE 4,8X 8,0 NIRO DUMMY RIVET 4,8X 8,0 NIRO 16 503.05.016.000 ZUGFEDER L=62MM ÖSEN BEWEGLICH TEN.SPRING L=62MM EY.MOVEABLE 17 0009 050103 GEW.FURCHSCHRAUBE M 5,0X10 SPECIAL SCREW M 5,0X10 48 546.03.048.100 MEHRBEREICHSBLECHMUTTER M6 RANGE CHANGE METAL NUT M6...
  • Page 24 » LUFTFILTERKASTEN AIR FILTER BOX 625 / 2005 TEILNR/PARTNR BEZEICHNUNG DESCRIPTION 1 584.06.001.200 FILTERKASTEN E-START FILTER BOX E-START 2 0014 060103 SK.BUNDSCHRAUBE M 6X10 SW=8 HH COLLAR SCREW M 6X10 WS=8 3 570.05.020.001 SCHLAUCH 10X14 PER METER HOSE 10X14 PER METER 0,34 4 361.11.021.000 VERSCHLUSSPFROPFEN...
  • Page 25 » TANK · SITZBANK · VERKLEIDUNG TANK · SEAT · COVER 625 / 2005 TEILNR/PARTNR BEZEICHNUNG DESCRIPTION 3 546.01.097.000 GUMMISTREIFEN 85X25X3 MM RUBBER STRIP 85X25X3 MM 4* 548.07.004.100 BENZINHAHN SMC FUEL COCK SMC 5* 0770 110021 O-RING 11X2 VITON O-RING 11X2 VITON 6 544.35.024.001 ND-SCHLAUCH ID 7,5 PER METER HOSE ID 7,5 PER METER...
  • Page 26 » MASKE · KOTFLÜGEL MASK · FENDERS 625 / 2005 TEILNR/PARTNR BEZEICHNUNG DESCRIPTION 1 503.08.001.000/04 SCHEIN.MASKE ORANGE EXC/EGS'99 H.LIGHT MASK ORANGE EXC/EGS'99 2 502.11.086.000 MASKENGUMMI MASK RUBBER UFO WP '95 3 503.08.010.300/04 KOTFLÜGEL VORNE BREIT ORANG.03 FENDER FRONT WIDE ORANGE 03 4 590.08.019.000 BREMSSCHLAUCHFÜHRUNG 2000...
  • Page 27 » DEKOR DECAL 625 / 2005 TEILNR/PARTNR BEZEICHNUNG DESCRIPTION 1* 583.08.199.000 DEKORSATZ 625 SXC DECAL SET 625 SXC 05-583.08.1 05-583.08.1 * NEUTEIL / NEW PART X NACH BEDARF / AS REQUIRED...

  • Page 28: Loctite

    » VORDERRAD 21” FRONT WHEEL 21” 625 / 2005 TEILNR/PARTNR BEZEICHNUNG DESCRIPTION 1 503.09.001.344 VORDERRAD 1,6X21" DID EXC 2000 FRONT WHEEL 1,6X21" DID EXC 00 2 503.09.010.044 VORDERRADNABE KPL. SX 2000 FRONT HUB CPL. SX 2000 3 503.09.011.000 LAGERDISTANZROHR 20,5X25X80,3 BEAR.
  • Page 29 » BREMSZANGE VORNE BREMBO BRAKE CALIPER FRONT BREMBO 625 / 2005 TEILNR/PARTNR BEZEICHNUNG DESCRIPTION 1 590.13.015.144 BREMSZANGE VO.KPL.BREMBO 2000 BRAKECALIPER FRONT BREMBO 2000 5 546.13.205.000 REP.SATZ 28MM REPAIR KIT 28MM 6 546.13.206.000 REP.SATZ KOLBEN 28MM REPAIR KIT PISTON 28MM 7 546.13.210.100 BOLZEN KPL.

  • Page 30: Rear Wheel

    » HINTERRAD 18” REAR WHEEL 18” 625 / 2005 TEILNR/PARTNR BEZEICHNUNG DESCRIPTION 1 503.10.001.344 HINTERRAD KPL.2.15X18"DID 2000 REARWHEEL CPL.2.15X18"DID 2000 2 503.10.010.044 HINTERRADNABE KPL.125-380 2000 REARWHEEL HUB CPL.125-380 2000 3 590.10.011.000 LAGERDISTANZROHR 121,5MM 2001 BUSHING SPACER TUBE 121,5MM 01 4 0625 060058 RILLENKUGELL.6005 DDU2CG23S6NM GR.BALL BEAR.6005 DDU2CG23S6NM 5 0472 047175...
  • Page 31 » BREMSZANGE HINTEN BREMBO BRAKE CALIPER REAR BREMBO 625 / 2005 TEILNR/PARTNR BEZEICHNUNG DESCRIPTION 1 502.13.301.644 BREMSSATTEL KPL. HINTEN LINKS BRAKE CALIPER CPL. REAR L/S 2 546.13.318.200 REP.SATZ DICHTRINGE 34MM REPAIR KIT SEALING RINGS 34MM 3 546.13.310.200 BOLZENSATZ BOLT SET 4 546.13.309.200 GARN.BREMSKL.

  • Page 32: Lighting System

    » LICHTANLAGE LIGHTING SYSTEM 625 / 2005 TEILNR/PARTNR BEZEICHNUNG DESCRIPTION 1* 584.14.026.000/30 BLINKER KPL. VO.RE./HI.LI. '99 FLASHER CPL.FRONT R/S REAR L/S 2* 584.14.025.000/30 BLINKER KPL. VO.LI./HI.RE. '99 FLASHER CPL.FRONT L/S REAR R/S 3* 584.14.028.000 LEUCHTHAUBE LINKS & RECHTS '98 FLASHER LENS L/S & R/S '98 ORANGE ORANGE 4 441.11.015.100...
  • Page 33 CIRCLIP DIN0471- 9X1 INOX 19 0021 050003 SCHEIBE DIN 9021 A 5,3 WASHER DIN9021-A 5,3 20* 586.14.060.100 TACHOHALTERUNG 625 SXC+SMC 05 SPEEDOM.BRACKET 625 SXC+SMC 05 21* 0016 050121 SCHRAUBE FÜR KUNSTSTOFF D=5X12 SCREW FOR PLASTIC D=5X12 22 582.14.069.051 GUMMITÜLLE 16X10,8X3 RUBBER GROMMET 16X10,8X3 02 23 310.08.060.000...

  • Page 34: Wiring Harness

    » KABELSTRANG WIRING HARNESS 625 / 2005 TEILNR/PARTNR BEZEICHNUNG DESCRIPTION 1* 583.11.375.750 HAUPTKABELSTRANG 625 SXC 05 WIRING HARNESS 625 SXC 2 590.11.083.000 STECKERBORD SCHWARZ 2001 SUPPORT BRACKET BLACK 2001 3 491.11.425.000 LAMPE 12V 1,2W (W2X4,6D) BULB 12V 1,2W (W2X4,6D) 4 580.11.109.110...
  • Page 35 » KABELSTRANG WIRING HARNESS 625 / 2005 TEILNR/PARTNR BEZEICHNUNG DESCRIPTION 38 584.11.097.100 MASSEKABEL D=6MM L=140MM '97 GROUND CABLE D=6MM L=140MM '97 39 565.09.064.100 STOVER-FLANSCHMUTTER M6 10.9 SELF LOCKING NUT M6 10.9 40 584.11.098.100 KONTAKTSCHEIBE M6 VSV-K6 CONTACT WASHER M6 VSV-K6 41 0014 060153 SK.BUNDSCHRAUBE M 6X15 SW=8 HH COLLAR SCREW M 6X15 WS=8...
  • Page 36 » ZUBEHÖR ACCESSORIES 625 / 2005 TEILNR/PARTNR BEZEICHNUNG DESCRIPTION 1 600.02.079.100/04 HANDSCH.LI.U.RE.KPL. ORANGE 04 HANDGUARD L/S+R/S CPL.ORANGE04 1 600.02.079.100/30 HANDSCH.LI.U.RE.KPL.SCHWARZ 04 HANDGUARD L/S+R/S CPL.BLACK 04 2 0991 060203 SENKSCHRAUBE DIN7991 M6X20 8.8 FLAT H.SCREW DIN7991-M6X20 8.8 3 0912 060353 ISK.SCHRAUBE DIN 912 M6X35 AH SCREW DIN0912-M 6X35 4 565.09.064.100 STOVER-FLANSCHMUTTER M6 10.9...
  • Page 37 » NOTIZEN NOTES 2005...
  • Page 38 » NOTIZEN NOTES 2005...
  • Page 40 Mattighofen A–5230 KTM-Sportmotorcycle Partner Group 3208176...

This manual is also suitable for:

2005 625 sxc

Table of Contents
