Summary of Contents for Chauvet SlimPAR 64

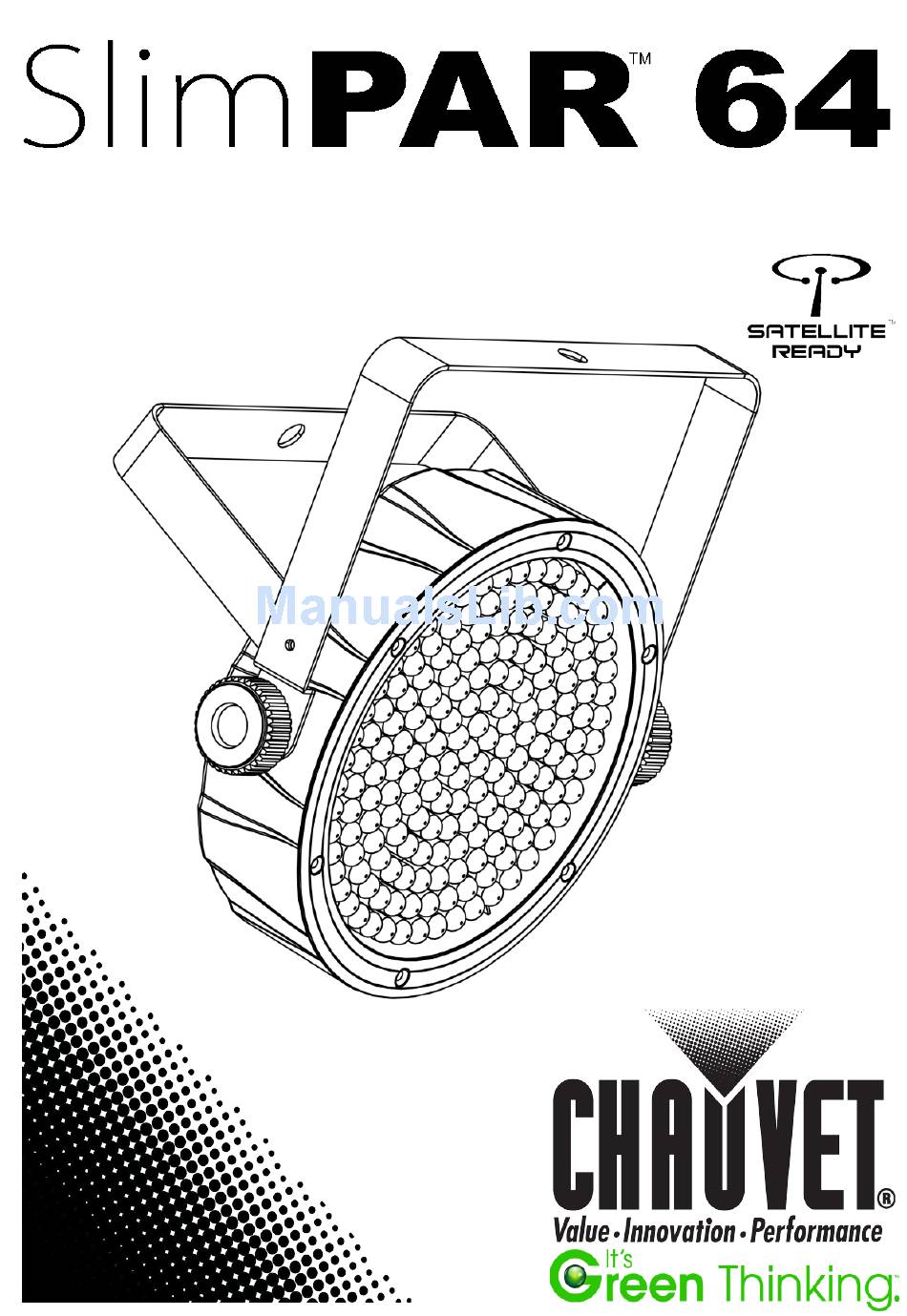

  • Page 1 Quick Reference Guide...
  • Page 2 Warranty Card • Power Cord • Quick Reference Guide Included To Begin Unpack your SlimPAR™ 64 and make sure you have received all parts in good condition. If the box or contents appear damaged, notify the carrier immediately, not CHAUVET®.
  • Page 3 SlimPAR™ 64 QRG Product The SlimPAR™ 64 is an LED Par that can go almost anywhere. It has 180 Red, Green, and Blue LEDs with 3- or 7-channel DMX control and can be Description operated with the Satellite™ battery pack for ultra-portability. Control Panel Satellite™...

  • Page 4: Control Panel Description

    SlimPAR™ 64 QRG Mounting Before mounting this product, read the Safety Notes. The double-bracketed yoke can also be a floor stand. Mounting Clamp Safety Cable Mounting Diagram Double-Bracketed Yoke Control Panel Button Function <MENU> Selects an operation mode or exits current menu option. Description Scrolls up through the menu list or increases the numeric value <UP>...

  • Page 5: Dmx Linking

    SlimPAR™ 64 QRG DMX Linking The SlimPAR™ 64 can work with a DMX controller when linked by DMX serial connections. Instructions for connecting and configuring this product for DMX operation are in the User Manual. If you are not familiar with DMX, download the DMX Primer from www.chauvetlighting.com.
  • Page 6 SlimPAR™ 64 GRR Acerca de La Guía de Referencia Rápida (GRR) del SlimPAR™ 64 contiene información básica sobre el producto, como montaje, opciones de menú y Esta Guía valores DMX. Descargue manual usuario www.chauvetlighting.com para ver los detalles. Exención de La información y especificaciones contenidos en esta GRR están sujetas a Responsa- cambio sin previo aviso.

  • Page 7: Del Producto

    Desembale su SlimPAR™ 64 y asegúrese de que ha recibido todas las partes en buen estado. Si la caja o los componentes parecen dañados, notifíqueselo al transportista inmediatamente, no a CHAUVET®. Descripción El SlimPAR™ 64 es un reflector LED que puede llegar casi a cualquier parte.

  • Page 8: Montaje

    SlimPAR™ 64 GRR Para sustituir el fusible F1A, 250 V del SlimPAR™ 64: Sustitución del Desconecte el producto de la alimentación. Fusible Haga cuña con la punta de un destornillador plano en la ranura del portafusibles. Saque la tapa de seguridad de la carcasa. Quite el fusible fundido de la sujeción en la parte frontal de la tapa de seguridad y sustituya el fusible con otro del mismo tipo y categoría.

  • Page 9: Mapa De Menú

    SlimPAR™ 64 GRR Mapa de Menú Modo Pasos de Programación Descripción Programa de 7 colores (conmutación) Programa de 7 colores (fundido) Programa de 3 colores (conmutación) Programa de 3 colores (fundido) Programa de 7 colores (activo por sonido) Programa de 3 colores (activo por sonido) Modo DMX de 3 canales (RGB) d001~d506 Modo DMX de 7 canales...

  • Page 10: Valores Dmx

    SlimPAR™ 64 GRR Valores DMX Canal Función Valor Porcentaje/Configuración Rojo  255 0~100% Verde  255 0~100% Azul  255 0~100% Macros de color Sin función  (Tiene preferencia Macros de color  sobre C 1~3) Velocidad  (Cuando C. 6 es 255 Lento~rápido 032~223) 015 Sin función...
  • Page 11 SlimPAR™ 64 MdR À Propos de Le manuel de référence du SlimPAR™ 64 (MdR) reprend des informations de base sur cet appareil notamment en matière de montage, d'options de ce Manuel menu et de valeurs DMX. Télécharger le manuel d'utilisation sur www.chauvetlighting.com pour de plus amples informations.
  • Page 12 • Un cordon d'alimentation • Un manuel de référence Inclus Débuter Déballez votre SlimPAR™ 64 et assurez-vous d'avoir tout reçu et en bon état. Si l'emballage ou le contenu semblait être endommagé, indiquez-le immédiatement au transporteur et non à CHAUVET®.

  • Page 13: Description De L'appareil

    SlimPAR™ 64 MdR Description Le SlimPAR™ 64 est un projecteur Par adapté à presque toutes les utilisations. Il est équipé de 180 LED rouges, vertes et bleues, comprend de L'Appareil une commande DMX à 3 ou 7 canaux et pour encore plus de mobilité, il peut fonctionner avec l'accu Satellite™.

  • Page 14: Montage

    SlimPAR™ 64 MdR Montage Avant de monter cet appareil, lisez et assimilez les consignes de sécurité. La double lyre de suspension peut également servir de support pour pose au sol. Un clip de Un câble de fixation sécurité Schéma de Montage Double lyre de suspension...

  • Page 15: Connexion Maître/Esclave

    SlimPAR™ 64 MdR Raccordement Le SlimPAR™ 64 peut fonctionner avec un jeu d'orgues DMX quand raccordé par des connexions DMX en série. Vous trouverez les instructions de connexion et configuration de cet appareil pour un bon fonctionnement en DMX dans le manuel d'utilisation. Si vous n'êtes pas familier avec le DMX, vous pouvez...
  • Page 16 SlimPAR™ 64 SAL Über diese In der Schnellanleitung des SlimPAR™ 64 finden Sie die wesentlichen Produktinformationen, wie etwa über die Montage, Menüoptionen und Schnellan- DMX-Werte des Geräts. Laden Sie für weiterführende Informationen unter leitung www.chauvetlighting.com das Benutzerhandbuch herunter. Haftungs- Die Informationen und Spezifikationen dieser Anleitung können ohne ausschluss vorherige Ankündigung geändert werden.
  • Page 17 Packen Sie Ihr SlimPAR™ 64 aus und überprüfen Sie, ob Sie alle Teile ohne Beschädigung erhalten haben. Wenn die Verpackung beschädigt ist, benachrichtigen Sie umgehend das Transportunternehmen, nicht jedoch CHAUVET®. Produktbe- Das SlimPAR™ 64 ist ein LED PAR-Kanne, die sich fast überall montieren lässt.
  • Page 18 SlimPAR™ 64 SAL Sie können bis zu 40 SlimPAR™ 64-Geräte bei 120 V AC und bis zu 60 Reihenschaltung Geräte bei 230 V AC in Reihe schalten. der Geräte So wechseln Sie die Sicherung (1 A, 205 V) der SlimPAR™ 64 aus: Auswechseln der Trennen Sie das Gerät vom Stromnetz.
  • Page 19 SlimPAR™ 64 SAL Menükarte Modus Programmierschritte Beschreibung 7-Farben-Programm (Umschalten) 7-Farben-Programm (Fading) 3-Farben-Programm (Umschalten) 3-Farben-Programm (Fading) 7-Farben-Programm (Musiksteuerung) 3-Farben-Programm (Musiksteuerung) 3 Kanäle 3-Kanal DMX-Modus (RGB) d001~d506 7 Kanäle 7-Kanal DMX-Modus Red (rot) Green (grün) Blue (blau) Cyan (kobaltblau) Statische Farbe Magenta (magenta) Yellow (gelb) White (weiß) S001~S100...
  • Page 20 SlimPAR™ 64 SAL DMX-Werte Kanal Funktion Wert Prozent/Einstellung 7-Kanäle  255 0 bis 100% Grün  255 0 bis 100% Blau  255 0 bis 100% Farbtöne  Keine Funktion (Überschreibt Farbtöne  Kanal 1~3) Geschwindigkeit  (Wenn Kanal 6 --> 255 Langsam~schnell 032~223 ist) ...

  • Page 21: Sobre Este Guia

    SlimPAR™ 64 GRR Sobre este O Guia de Referência Rápida (GRR) do SlimPAR™ 64 contém informações básicas sobre o produto tais como instalação, opções de menu Guia valores DMX. Transfira Manual Utilizador www.chauvetlighting.com para obter informações. Exclusão de As informações e especificações contidas neste GRR estão sujeitas a Responsabilid alteração sem aviso prévio.
  • Page 22 Desembale o SlimPAR™ 64 e certifique-se de que recebeu todas as peças em boas condições. Se a caixa ou conteúdos aparentarem estar danificados, Começar notifique imediatamente a transportadora e não a CHAUVET®. Descrição do O SlimPAR™ 64 é um Par LED que pode ser utilizado em praticamente qualquer local.
  • Page 23 SlimPAR™ 64 GRR Para substituir o fusível F1A, 250 V no SlimPAR™ 64: Substituição do Desligue o produto da alimentação. Fusível Encaixe a ponta de uma chave de fendas de cabeça chata na ranhura do suporte de fusíveis. Retire a tampa de segurança do corpo. Retire o fusível queimado do grampo na parte frontal da tampa de segurança e substitua por um fusível com o mesmo tipo e classificação.

  • Page 24: Mapa Do Menu

    SlimPAR™ 64 GRR Mapa do Menu Modo Passos de Programação Descrição Programa de 7 cores (alternância) Programa de 7 cores (desvanecimento) Programa de 3 cores (alternância) Programa de 3 cores (desvanecimento) Programa de 7 cores (activo por som) Programa de 3 cores (activação de som) 3 CANAIS Modo DMX de 3 canais (RGB) d001~d506...
  • Page 25 SlimPAR™ 64 GRR Valores DMX Canal Função Valor Percentagem/Definição 7-CANAIS Vermelho  255 0~100% Verde  255 0~100% Azul  255 0~100% Sem função Macros de Cores  Macros de cores (Substitui Ch 1~3)  Velocidade  (Quando o Ch. 6 é 255 Lento~rápido 032~223) ...
  • Page 26 SlimPAR™ 64 GRR Informazioni La Guida Rapida Slim PAR™ 64 contiene informazioni di base sul prodotto quali montaggio, opzioni menù e valori DMX. Per maggiori sulla Guida dettagli, scaricare il Manuale Utente dal sito www.chauvetlighting.com. Esclusione di Le informazioni e le specifiche contenute in questa guida possono essere Responsabilità...

  • Page 27: Sostituzione Fusibile

    CHAUVET®. Descrizione Slim PAR™ 64 è un proiettore a LED che può essere utilizzato praticamente dovunque. Ha 180 LED Rossi, Verdi e Blu, controllo DMX a del Prodotto 3 o 7 canali e, se utilizzato con il battery pack, Satellite™, può...

  • Page 28: Mappa Del Menù

    SlimPAR™ 64 GRR Montaggio Prima di montare l'unità, leggere le Note di Sicurezza. La doppia staffa può essere utilizzata anche come supporto da pavimento. Morsetto di Cavo di montaggio sicurezza Schema di Montaggio Doppia staffa Descrizione Pulsante Funzione Consente di selezionare una modalità di funzionamento o di del Pannello di <MENU>...

  • Page 29: Collegamento Master/Slave

    SlimPAR™ 64 GRR Collegamento SlimPAR™ 64 può funzionare con un controller DMX quando collegato tramite connessioni seriali DMX. Le istruzioni per il collegamento e la configurazione di questa unità sono contenute nel Manuale Utente. Se non si ha familiarità con il DMX, scaricare DMX Primer all'indirizzo www.chauvetlighting.com.
  • Page 30 SlimPAR™ 64 QRG Praktyczny przewodnik SlimPAR™ 64 (z ang. Quick Reference Guide) (QRG) zawiera podstawowe informacje o produkcie takie jak montaż, Przewodniku opcje menu i wartości DMX. Szczegółowe informacje znajdują się w instrukcji obsługi na stronie www.chauvetlighting.com. Informacje i specyfikacje zawarte w niniejszym dokumencie QRG Oświdczenie podlegają...
  • Page 31 Należy rozpakować SlimPAR™ 64 i upewnić się czy otrzymaliście Państwo wszystkie części w dobrym stanie. Jeżeli opakowanie lub jego zawartość wydają się być uszkodzone, należy niezwłocznie powiadomić o tym przewoźnika, a nie firmę CHAUVET®. Opis SlimPAR™ 64 to LED Par, który pasuje prawie wszędzie. Posiada 180 czerwonych, zielonych i niebieskich diod LED w 3- lub 7-kanałowej...

  • Page 32: Opis Panelu Sterowania

    SlimPAR™ 64 QRG Moc AC Produkt posiada automatyczne przełączanie zakresu zasilania, które pozwala na działanie produktu przy napięciu wejściowym 100~240 VAC, 50/60 Hz. Możecie Państwo podłączyć 40 produktów SlimPAR™ 64 o napięciu 120 Podłączenie VAC lub do 60 jednostek o napięciu 230 VAC. Produktów Aby wymienić...

  • Page 33: Adres Początkowy

    SlimPAR™ 64 QRG Mapa Menu Tryb Etapy Programowania Opis Program 7-kolorowy (przełączanie) Program 7-kolorowy (blednięcie) Program 3-kolorowy (przełączanie) Program 3-kolorowy (blednięcie) Program 7-kolorowy (reakcja na dźwięk) Program 3-kolorowy (reakcja na dźwięk) 3-CH Tryb 3-kanałowy DMX (RGB) d001~d506 7-CH Tryb 7-kanałowyDMX Red (Czerwony) Green (Zielony) Blue (Niebieski)

  • Page 34: Wartości Dmx

    SlimPAR™ 64 QRG Wartości DMX Kanał Funkcja Wartość Procent/Ustawienie 7-CH Czerwona 000  255 0~100% Zielona 010  255 0~100% Niebieska 030  255 0~100% Makra koloru 000  015 Brak funkcji (Zmienia Ch 1~3) 016  255 Makra koloru Prędkość...
  • Page 35 SlimPAR™ 64 QRG О Данном Краткое руководство (QRG) по SlimPAR™ 64 содержит базовую информацию об устройстве, включая вопросы монтажа, настроек Руководстве меню и значений DMX. Загрузите Руководство пользователя на сайте www.chauvetlighting.com. Отказ От Информация и спецификации, приведенные в этом руководстве, могут ответственно...
  • Page 36 SlimPAR™ 64 • Гарантийная карта • Шнур питания • Краткое руководство поставки Начало Распакуйте устройство SlimPAR™ 64 и проверьте исправное состояние всех полученных деталей. Если коробка или ее содержимое работы имеют признаки повреждения, немедленно сообщите об этом не CHAUVET®, а перевозчику.

  • Page 37: Описание Устройства

    SlimPAR™ 64 QRG Описание SlimPAR™ 64 – светодиодный прожектор Par, который может использоваться практически везде. Устройство имеет 180 красных, устройства зеленых и синий светодиодов с 3- или 7-канальным управлением DMX и может работать с батареей Satellite™, которая обеспечивает сверхпортативность. Вход Satellite™ Ручка...

  • Page 38: Описание Панели Управления

    SlimPAR™ 64 QRG Монтаж Перед монтажом этого устройства прочитайте Замечания по безопасности. Двойная вилка-кронштейн может также устанавливаться на полу. Монтажный зажим Предохранительн ый кабель Схема Монтажа Двойная вилка- кронштейн Описание Кнопка Функция <MENU> Выбор режима работы или выход из текущей опции меню. Панели...

  • Page 39: Связь По Dmx

    SlimPAR™ 64 QRG Связь по DMX Устройство SlimPAR™ 64 может работать с контроллером DMX при подключении с помощью последовательных соединений DMX. Инструкции по подключению и конфигурированию этого устройства в режиме DMX приведены в Руководстве пользователя. Если вы не знакомы с DMX, загрузите вводное руководство DMX Primer на сайте www.chauvetlighting.com.
  • Page 40 Technical Support Voice: (954) 577-4455 (Press 4) Email: uktech@chauvetlighting.com Fax: (954) 764-8015 Email: tech@chauvetlighting.com World Wide Web World Wide Web www.chauvetlighting.com www.chauvetlighting.co.uk SlimPAR™ 64 QRG Rev. 1 ML│ © Copyright 2012 CHAUVET® │All rights reserved. Printed in P. R. C.
