ÖSSZESZERELÉS
Az összeszerelés két embert igényel. Állítsa egy üres helyre a futópadot és távolítson el róla minden cso-
magolóanyagot; ne dobjaki a csomagolóanyagokat, amíg a gépet teljesen össze nem szerelte. Megjegyzés: A
futószalag alsó része nagy teljesítményű kenőanyaggal van bevonva. A szállítás alatt bizonyos mennységű
kenőanyag rákerülhet a futószalagra vagy a csomagolásra. Ez normális és nem korlátozza a futópad működését.
Ha a futószalag felső részén kenőanyagot talál, egyszerűen törölje le egy puha, nem karcoló ronggyal.
Az összeszereléshez szükség lesz a mellékelt hatszögletű kulcsokra
savarhúzójára

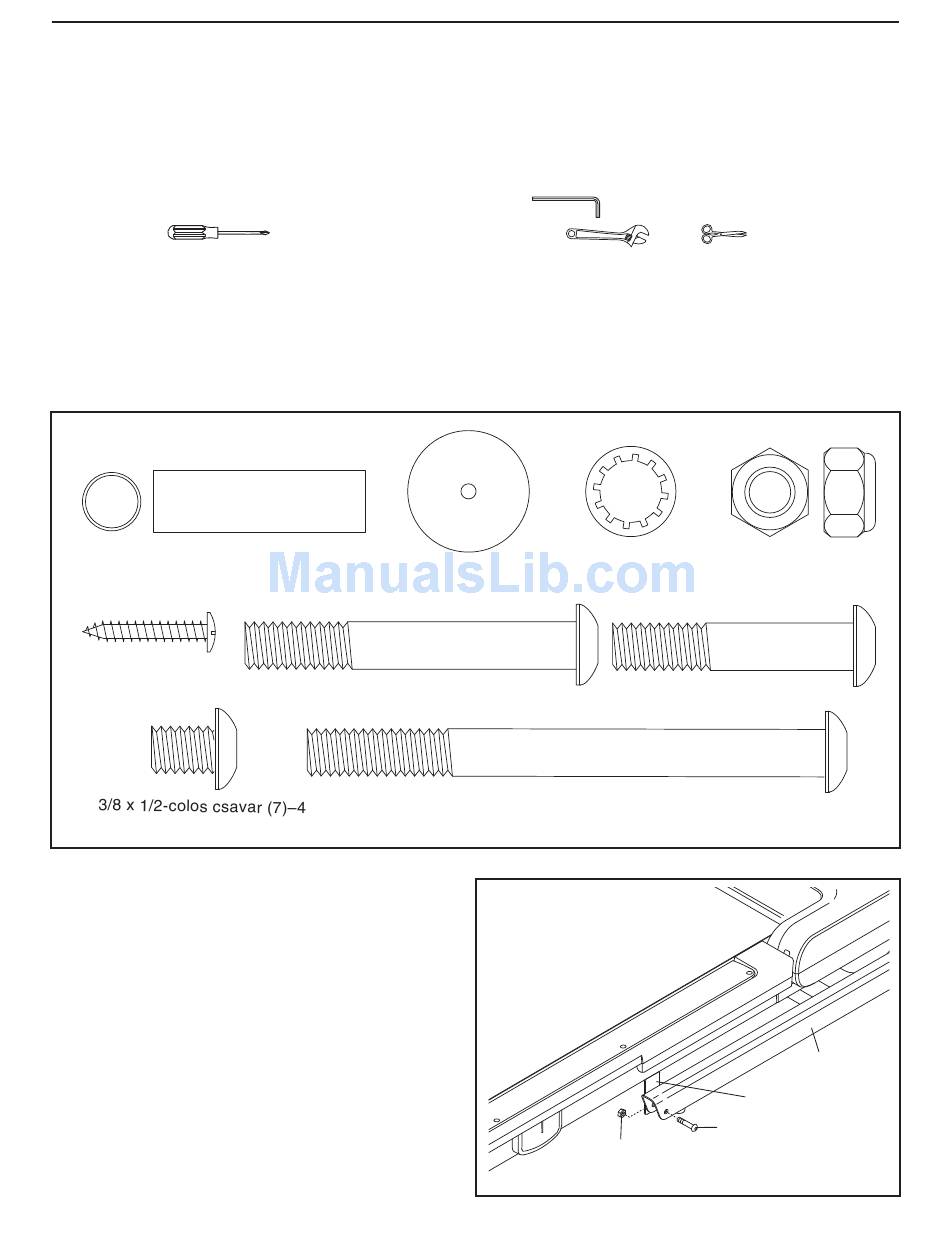

Az alkatrészek azonosításhoz nézze meg a lenti ábrát. Az egyes rajzok alatt zárójelben lévő szám az alkatrésznek
a kézikönyv végén található ALKATRÉSZLISTA vett kulcsszáma. A zárójelet követõ szám az alkatrész darab-
számát mutatja. Megjegyzés: Ha egy alkatrész nem található a tartozékok csomagjában, ellenõrizze, hogy
nincs-e már beszerelve. Hogy elkerülje a měanyag alkatrészek károsodását, a szereléshez ne használjon
nagy erõ kifejtésére alkalmas szerszámokat. Előfordulhat, hogy a berendezéssel együtt a szereléshez
szükséges tartalék vas- és fémárut is szállítunk.
Csavar-Távtartó (80)–4
1-colos csavar (2)–4
1. Ügyeljen arra, hogy a hálózati kábel ki legyen
húzva.
Szerelje le a 3/8-colos ellenanyát (34), a 3/8-col
x 2-colos csavar (4), valamint a szállításkor
használt konzolt (A) az alapról (83). Ismételje
meg ezt a lépést a futópad másik oldalán is.
Dobja el a szállításkor használt konzolokat. Az
anyákat és a csavarokat majd a 3. és a 6. lépés
során kell felhasználni.
, valamint egy állítható villáskulcsra
Alapalátét távtartója
(13)–2
3/8 x 2 3/4-colos csavar (5)–3
és az Ön saját csillagc-
3/8-colos
Csillagalátét
(9)–11
3/8 x 2-colos csavar (4)–3
3/8 x 4 1/4-colos csavar (6)–4
1
34
6
, olló .
3/8-colos Anya (8)–3
83
A
4
