ENTRETIEN ET PROBLÈMES
Vérifiez et serrez correctement toutes les pièces de
l'appareil elliptique régulièrement. Remplacez toute
pièce usée immédiatement. L'appareil elliptique peut
être nettoyé avec un chiffon doux et humide. N'utilisez
pas de produits abrasifs ou de dissolvants. Pour évi-
ter d'endommager la console, éloignez-la de tout liqui-
de et des rayons directs du soleil.
Lorsque vous rangez l'appareil elliptique, retirez les
piles de la console. Entreposez l'appareil elliptique
dans un endroit sec, à l'abri de l'humidité et de la
poussière.
PROBLÈMES LIÉS À LA CONSOLE
Si la console ne fonctionne pas correctement, rempla-
cez les piles. Pour remplacer les piles, référez-vous à
l'étape 8 à la page 8.
PROBLÈMES LIÉS AU DÉTECTEUR CARDIAQUE
DE LA POIGNÉE
Si le détecteur cardiaque de la poignée ne fonctionne
pas correctement, assurez-vous que vos mains sont
placées comme décrit à l'étape 5 page 12. Évitez de
bouger les mains ou de trop serrer les plaques métal-
liques. Pour un fonctionnement optimal, nettoyez les
plaques métalliques à l'aide d'un tissu doux ; n'utili-
sez jamais d'alcool, de produits chimiques ou
abrasifs.

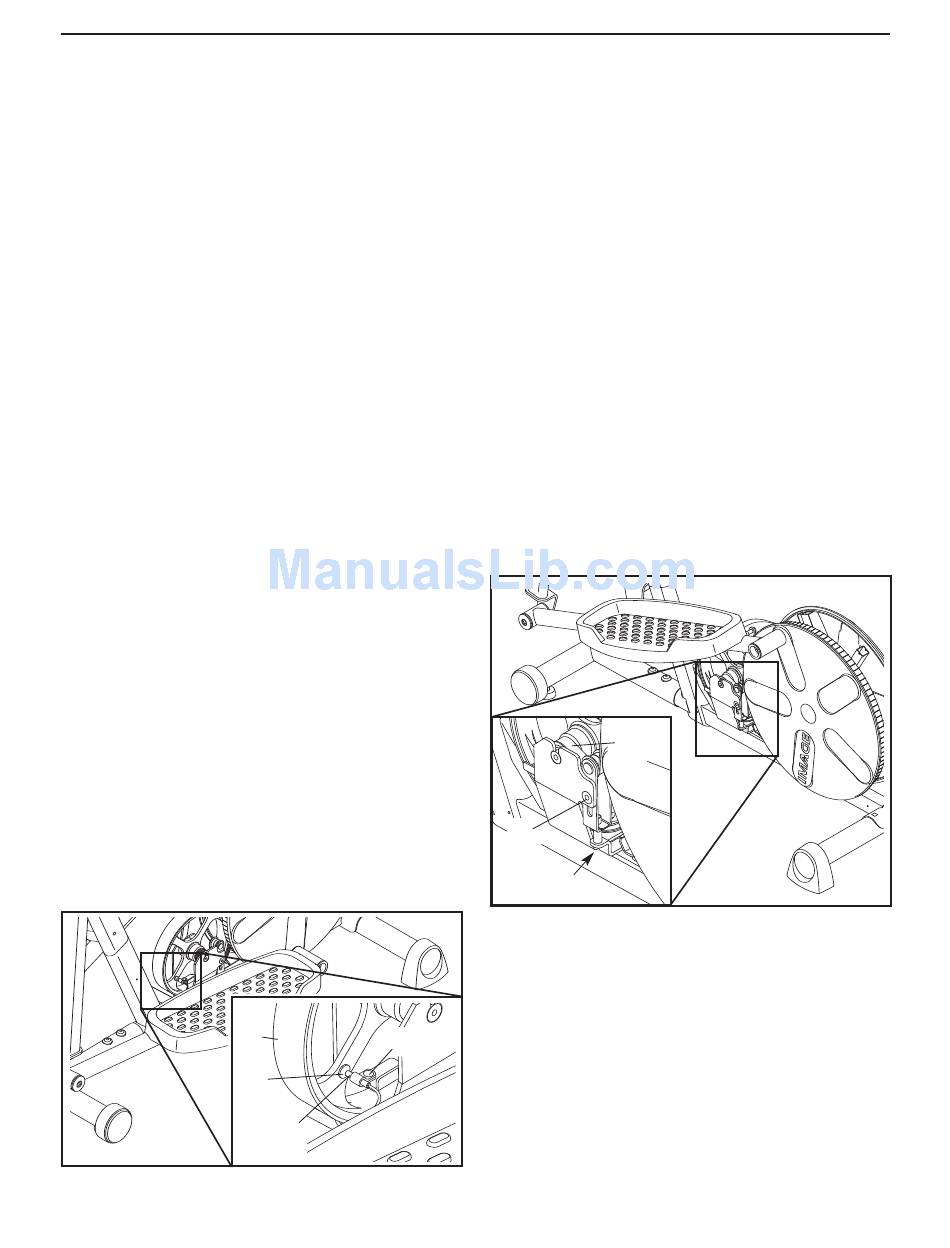

COMMENT AJUSTER LE DÉTECTEUR
MAGNÉTIQUE
Si la console affiche des données incohérentes, vous
devez ajuster le détecteur magnétique. Retirez
d'abord toutes les vis des deux côtés des panneaux
latéraux ; il y a trois tailles de vis sur les panneaux
latéraux—notez quelle vis vous retirez de chaque
trou.
48
60
53
47
Localisez ensuite le Détecteur Magnétique (47).
Tournez le Volant (48) jusqu'à ce que l'Aimant (53)
soit aligné avec le Détecteur Magnétique. Dévissez,
mais ne retirez pas la Vis de M4 x 16mm (60) indi-
quée. Éloignez ou rapprochez légèrement le
Détecteur Magnétique de l'Aimant en le faisant glis-
ser. Resserrez la Vis. Faites tourner le Volant vers
l'avant puis vers l'arrière de manière à ce que
l'Aimant passe le Détecteur Magnétique plusieurs
fois. Répétez jusqu'à ce que l'écran de la console
affiche des données cohérentes. Quand le Détecteur
Magnétique est ajusté correctement, rattachez les
panneaux latéraux. Remarque : si vous avez des
questions concernant quelle vis doit aller dans quel
trou, référez-vous au SCHÉMA DÉTAILLÉ B à la
page 19 et à la LISTE DES PIÈCES à la page 17.
COMMENT AJUSTER LA COURROIE
Si vous sentez que les pédales glissent quand vous
pédalez, même quand la résistance est réglée sur le
niveau le plus haut, la Courroie (37) doit être ajustée.
Retirez d'abord toutes les vis des deux côtés des
37
61
62
panneaux latéraux ; il y a trois tailles de vis sur les
panneaux latéraux—notez quelle vis vous retirez
de chaque trou.
Ensuite, dévissez le Boulon à Tête Plate de M8 x
19mm (61) puis tournez la Vis de Réglage (62) jus-
qu'à ce que la Courroie (37) soit tendue. Une fois la
Courroie tendue, serrez la Boulon à Tête Plate.
Ensuite, rattachez les panneaux latéraux. Remarque :
si vous avez des questions concernant quelle vis doit
aller dans quel trou, référez-vous au SCHÉMA
DÉTAILLÉ B à la page 19 et à la LISTE DES PIÈCES
à la page 17.
15
