WASHER INSTALLATION
INSTRUCTIONS
Table of Contents
WASHER SAFETY .........................................................1
INSTALLATION REQUIREMENTS ................................2
Tools and Parts ................................................................2
Location Requirements ..................................................3
Drain System ...................................................................4
Electrical Requirements .................................................5
INSTALLATION INSTRUCTIONS ..................................5
Connect Drain Hose ........................................................6
Connect Inlet Hoses ........................................................7
Level Washer ...................................................................8
Complete Installation Checklist .....................................9
Para obtener acceso al instrucciones de instalación en español, o para obtener información adicional acerca
INSTALLATION NOTES
_________________________________
Date of purchase:
_______________________________
Date of installation:
________________________________________
Installer:
___________________________________
Model number:
___________________________________
Serial number:

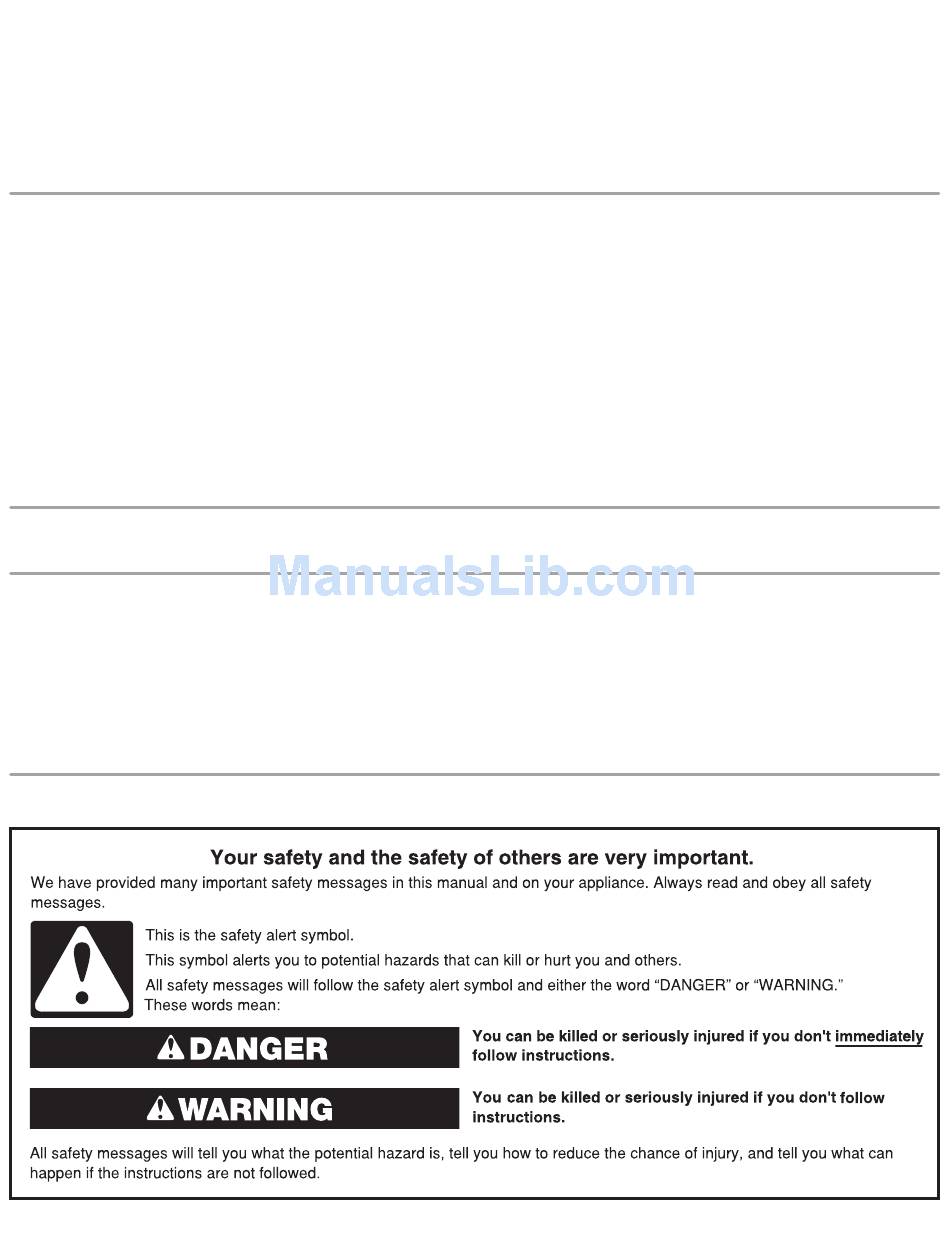

WASHER SAFETY
W10631155A
W10631156A-SP
SÉCURITÉ DE LA LAVEUSE ......................................10
EXIGENCES D'INSTALLATION ..................................11
INSTRUCTIONS D'INSTALLATION ............................15
de su producto, visite: www.whirlpool.com
NOTES SUR L'INSTALLATION
Date d'achat :
Date d'installation :
Installateur :
Numéro de modèle :
Numéro de série :
INSTRUCTIONS
D'INSTALLATION
DE LA LAVEUSE
Table des matières
Outillage et pièces ........................................................10
Exigences d'emplacement ...........................................12
Système de vidange ......................................................14
Spécifications électriques ............................................14
Raccordement du tuyau de vidange............................16
Raccordement des tuyaux d'arrivée d'eau .................17
Établissement de l'aplomb de la laveuse ....................19
de l'installation ..............................................................20
____________________________________
_______________________________
_____________________________________
_______________________________
_________________________________
Advertisement
Table of Contents
Related Manuals for Amana NFW5700B
Summary of Contents for Amana NFW5700B
-
Page 1: Table Of Contents
INSTRUCTIONS WASHER INSTALLATION D’INSTALLATION INSTRUCTIONS DE LA LAVEUSE Table of Contents Table des matières WASHER SAFETY ............1 SÉCURITÉ DE LA LAVEUSE ........10 INSTALLATION REQUIREMENTS ........2 EXIGENCES D’INSTALLATION ........11 Tools and Parts ..............2 Outillage et pièces ............10 Location Requirements ..........3 Exigences d’emplacement ...........12 Drain System ..............4 Système de vidange ............14 Electrical Requirements ..........5... -
Page 2: Installation Requirements
INSTALLATION REQUIREMENTS TOOLS AND PARTS Gather required tools and parts before starting installation. Tools needed: Drain hose with clamp and form (may be shipped unassembled) Available Accessories: An optional matching pedestal is available for your washer. Adjustable or open end Level Please contact your retailer for ordering information, or see wrenches 1/2"... -
Page 3: Location Requirements
LOCATION REQUIREMENTS Maytag Models " Proper installation is your responsibility. (1345 mm) 27" " You will need: (686 mm) (837 mm) A water heater set to 120° F (49° C). A grounded electrical outlet located within 6 ft (1.8 m) of power cord on back of washer. -
Page 4: Drain System
Recessed area or closet installation (washer only): Custom cabinet installation: 3" (76 mm) 7" (178 mm) 48 in. (310 cm 14" (356 mm) 24 in. (155 cm 3" 1" 4" 1" 4" (76 mm) (25 mm) (102 mm) (25 mm) (102 mm) Add spacing of 1"... -
Page 5: Electrical Requirements
ELECTRICAL REQUIREMENTS INSTALLATION INSTRUCTIONS WARNING NOTE: To avoid floor damage, set washer onto cardboard Electrical Shock Hazard before moving it. Plug into a grounded 3 prong outlet. Move washer Do not remove ground prong. Do not use an adapter. Do not use an extension cord. Failure to follow these instructions can result in death, fire, or electrical shock. -
Page 6: Connect Drain Hose
Remove transport bolts from Place power cord over top washer Remove the yellow shipping strap from the cord. Gently Loosen bolts with a 1/2" (13 mm) wrench. Slide each bolt and place power cord over top of washer to allow free access spacer to center of hole. -
Page 7: Connect Inlet Hoses
CONNECT INLET HOSES Remove drain hose form (floor drain installations only) Insert new flat washers A. Coupling B. Washer IMPORTANT: To avoid leaks, check that your water inlet hoses have flat washers at both ends. Washer must be connected to water faucets with new inlet hoses with flat washers (not provided). -
Page 8: Level Washer
LEVEL WASHER Connect inlet hoses to washer Leveling your washer properly reduces excess noise and vibration. Check levelness of washer Place level here Attach hot water hose to hot water inlet valve. Screw coupling by hand until it is snug. Use pliers to tighten couplings an additional two-thirds turn. -
Page 9: Complete Installation Checklist
WARNING Adjust leveling feet Electrical Shock Hazard Jam nut Plug into a grounded 3 prong outlet. Do not remove ground prong. Do not use an adapter. Do not use an extension cord. If washer is not level, use a 9/16" or 14 mm open-end or Failure to follow these instructions can result in death, adjustable wrench to turn jam nuts clockwise on feet until they fire, or electrical shock. -
Page 10: Sécurité De La Laveuse
SÉCURITÉ DE LA LAVEUSE EXIGENCES D’INSTALLATION OUTILLAGE ET PIÈCES Rassembler les outils et piéces nécessaires avant de commancer l’installation. Outillage facultatif : Outillage nécessaire : Clés plates ou clés à Niveau Lampe de poche Seau molette de 1/2" (13 mm) et 9/16"... -
Page 11: Exigences D'emplacement
Pièces fournies : Tuyaux d’arrivée d’eau alternatifs : (peuvent être nécessaires pour certaines installations; ne sont REMARQUE : Toutes les pièces fournies pour l’installation pas fournis avec la laveuse) se trouvent dans le panier de la laveuse. 8212656RP Tuyau d’arrivée d’eau de 10 pi. (3 m), EPDM noir (lot de 2) 8212641RP Tuyau d’arrivée d’eau de 5 pi. - Page 12 Modèles Whirlpool* Modèles Maytag " (1340 mm) " 27" " (686 mm) (846 mm) (1345 mm) 27" " (686 mm) (837 mm) " - 39 " (948 mm - 1010 mm) " - 39 " (948 mm - 1010 mm) Toutes les dimensions représentent les dégagements recommandés permis, hormis pour les ouvertures de ventilation de la porte du placard qui correspondent aux dimensions...
- Page 13 Installation dans un encastrement ou un placard Installation dans un encastrement ou un placard (laveuse et sécheuse superposées) : (laveuse uniquement) : 3" 3" 6" 6" (76 mm) (76 mm) (152 mm) (152 mm) 48 in. 48 in. (310 cm (310 cm "...
-
Page 14: Système De Vidange
SYSTÈME DE VIDANGE Système de vidange au plancher Le système de vidange de la laveuse peut être installé à l’aide d’un conduit d’évacuation au plancher, un tuyau de rejet à l’égout au plancher ou mural ou un évier de buanderie. Sélectionner la méthode à... -
Page 15: Instructions D'installation
INSTRUCTIONS D’INSTALLATION INSTRUCTIONS DE LIAISON À LA TERRE Pour une laveuse reliée à la terre et connectée par un cordon : Cette laveuse doit être reliée à la terre. En cas d’anomalie de fonctionnement ou de panne, la liaison à la terre réduira le risque de choc électrique en offrant au courant électrique un itinéraire d’évacuation de moindre résistance. -
Page 16: Raccordement Du Tuyau De Vidange
Retirer les boulons de transport Placer le cordon d’alimentation de la laveuse par-dessus la console Retirer la sangle jaune d’expédition du cordon. Placer Desserrer les boulons avec une clé de 1/2" (13 mm). délicatement le cordon d’alimentation par dessus la laveuse Déplacer chaque boulon vers le centre du trou. -
Page 17: Raccordement Des Tuyaux D'arrivée D'eau
RACCORDEMENT DES TUYAUX Retrait de la bride de retenue pour D’ARRIVÉE D’EAU tuyau de vidange (installations avec vidange au plancher uniquement) Insérer les rondelles plates neuves A. Raccord B. Rondelle IMPORTANT : Afin d’éviter toute fuite, vérifier que les tuyaux d’arrivée d’eau comportent des rondelles d’étanchéité... - Page 18 Purger les canalisations d’eau Rechercher les fuites éventuelles Faire couler l’eau par les tuyaux dans l’évier de buanderie, le tuyau rigide de rejet à l’égout ou le seau pendant quelques Ouvrir lentement les robinets d’eau pour vérifier qu’il n’y a pas secondes pour éviter toute obstruction.
-
Page 19: Établissement De L'aplomb De La Laveuse
ÉTABLISSEMENT DE L’APLOMB Ajuster les pieds de nivellement DE LA LAVEUSE IMPORTANT : L’établissement correct de l’aplomb de la laveuse permet de réduire les nuisances sonores et de limiter les vibrations. Contrôler l’aplomb de la laveuse Contre- Jam nut écrou Placer le niveau à... -
Page 20: Liste De Vérification Pour L'achèvement De L'installation
LISTE DE VÉRIFICATION AVERTISSEMENT POUR L’ACHÈVEMENT DE L’INSTALLATION Consulter les spécifications électriques. S’assurer de disposer d’une source d’électricité appropriée et d’une liaison à la terre conforme à la méthode recommandée. Risque de choc électrique Vérifier que toutes les pièces sont maintenant installées. S’il Brancher sur une prise à...
