Front-loading automatic washer
Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

\
r®

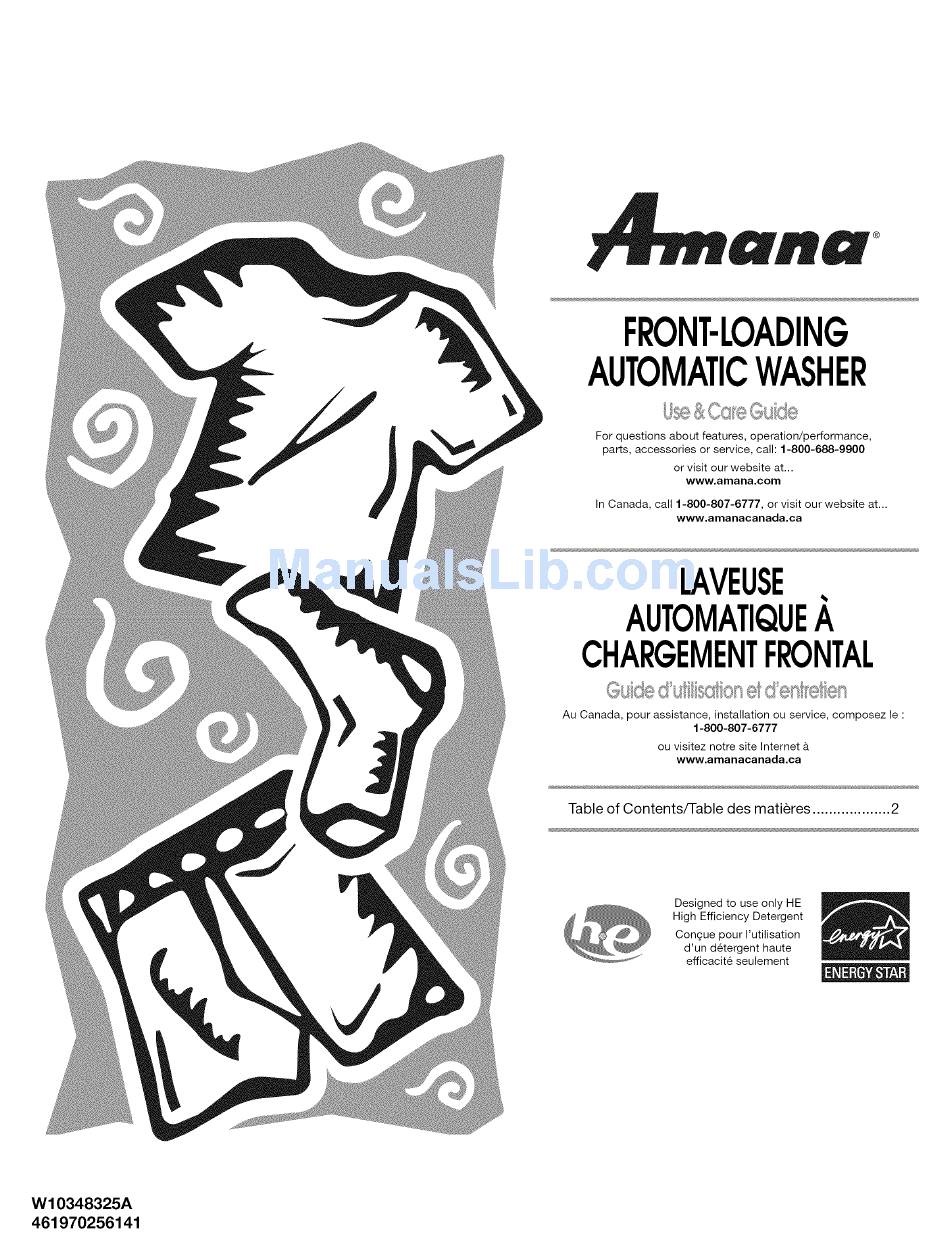

FRONT-LOADING
AUTOMATIC
WASHER
For questions
about features, operation/performance,
parts, accessories
or service, call: 1-800-688-9900
or visit our website at...
www.amana.com
In Canada, call 1-800-807-6777,
or visit our website at...
www.amanacanada.ca
LAVEUSE
AUTOMATIQUE
A
CHARGEMENT
FRONTAL
Au Canada, pour assistance,
installation
ou service, composez
le :
1-800-807-6777
ou visitez notre site Internet &
www.amanacanada.ca
Table of Contents/Table
des matieres ................... 2
Designed to use only HE
High Efficiency
Detergent
Congue pour I'utilisation
d'un d&tergent haute
efficacit6
seulement
W10348325A
461970256141
