Oki C530dn Installation Manual

Sd card install
Hide thumbs Also See for C530dn:

Advertisement

Available languages

Available languages

Quick Links

Download this manual See also: Hardware, Maintenance Manual
SD Card Install
Installation de la Carte SD
Instalación de la Tarjeta del SD
A Instalação do Cartão do SD

Advertisement

loading

Related Manuals for Oki C530dn

Summary of Contents for Oki C530dn

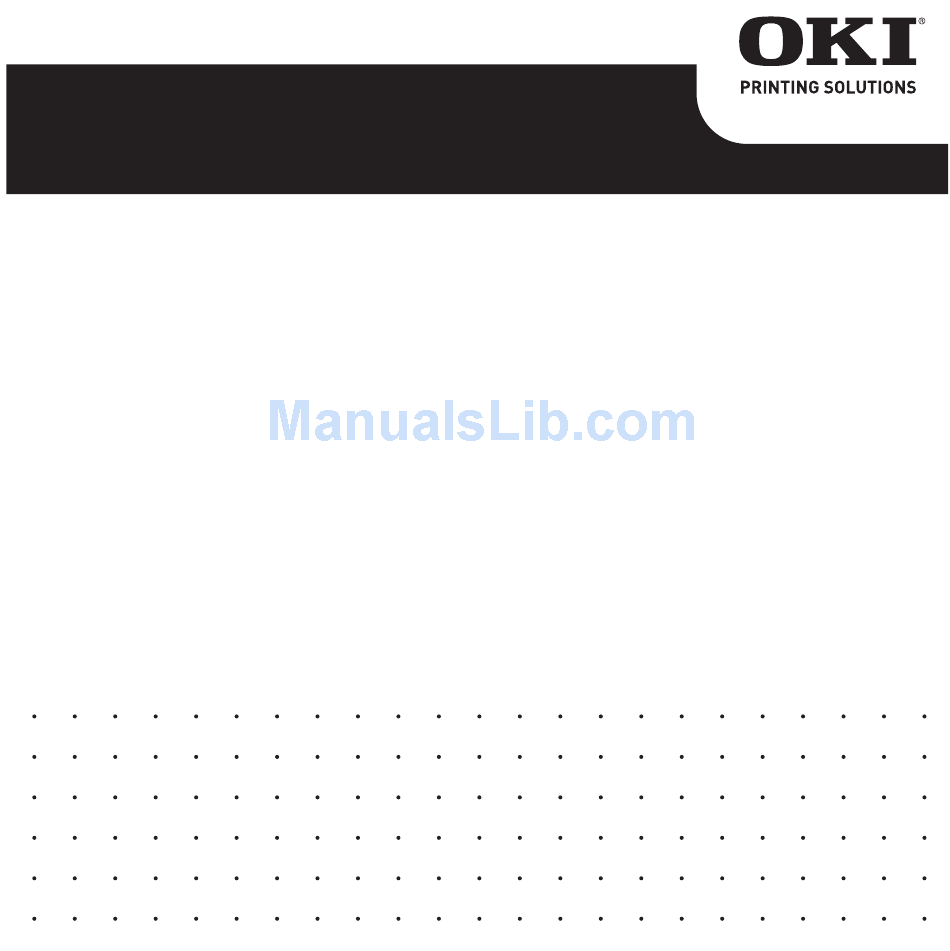

  • Page 1 SD Card Install Installation de la Carte SD Instalación de la Tarjeta del SD A Instalação do Cartão do SD...

  • Page 2: Table Of Contents

    44302201 SD Card Installation (C610/C711) ..3 Carte SD (C610/C711) ....9 Tarjeta SD (C610/C711)....15 Cartão SD (C610/C711) .

  • Page 3: Sd Card Installation (C610/C711)

    SD C (C610/C711) NSTALLATION The optional SD card enables collating of printed pages and can be used to store overlays and macros, fonts, and secure or proof documents waiting to be printed. Switch the printer off and disconnect the AC power cable.
  • Page 4 Pull down the MP Tray using the depressions. Lift the front cover release lever and lower the front cover. C610/C711 SD Card Installation > 4...
  • Page 5 Loosen the screw (a) securing the right-hand side cover. Lift the edge of the side cover slightly and pull the cover away from the printer at the top. Lift the cover slightly to detach it from the printer. Place it safely to one side. C610/C711 SD Card Installation >...
  • Page 6 Notice that the SD card has one chamfered corner. Gently push the SD card into the slot as shown. Locate the retaining clips at the bottom of the side cover into their rectangular holes near the bottom of the printer. C610/C711 SD Card Installation >...
  • Page 7 Close the top of the side cover up to the printer and refit the securing screw loosened in step 4. Close the front cover and the top cover, pressing down firmly at each side to latch it closed. Reconnect the AC power cable and switch the printer on. C610/C711 SD Card Installation >...
  • Page 8 When the printer is ready, print a menu map as follows: Press the Enter button. Press the Menu down button then the Enter button to select the Print Information menu. Select Configuration with the Enter button. Press the Enter button once more to execute the Configuration menu.

  • Page 9: Carte Sd (C610/C711)

    SD (C610/C711) ARTE La carte SD optionnelle permet d’assembler les pages imprimées et peut servir à enregistrer les superpositions, les macros, les polices mais également à sécuriser l’impression des documents en attente ou bien à effectuer un tirage d’épreuve de ces derniers. Mettez l’imprimante hors tension et débranchez le câble secteur.
  • Page 10 Appuyez sur le bouton d’ouverture, puis ouvrez le capot complètement. AVERTISSEMENT ! Si l’imprimante a été mise sous tension récemment, l’unité de fusion sera très chaude. Une étiquette est apposée clairement sur cette partie. Ne pas toucher. Tirez le bac MF vers le bas à l’aide des parties creuses. Soulevez le loquet du capot avant et abaissez le capot avant.
  • Page 11 Déserrez la vis de fixation (a) du capot latéral droit. Soulevez légèrement le bord du capot latéral et dégagez le capot de l’imprimante en haut. Soulevez légèrement le capot pour le détacher de l’imprimante. Mettez-le de côté, dans un endroit sûr. C610/C711 installation de la carte SD >...
  • Page 12 Remarquez que la carte SD présente un coin biseauté. Repoussez doucement la carte SD dans l’emplacement, comme illustré. C610/C711 installation de la carte SD > 12...
  • Page 13 Repérez les clips de fixation au bas du capot latéral dans leur trou rectangulaire, vers le bas de l’imprimante. Fermez le dessus du capot latéral sur l’imprimante et reposez la vis de fixation déserrée à l’étape 4. Fermez le capot avant et le capot supérieur en appuyant bien de chaque côté...
  • Page 14 Rebranchez le câble secteur et mettez l’imprimante sous tension. Lorsque l’imprimante est prête, imprimez les menus de la façon suivante : Appuyez sur le bouton Enter (Entrée). Appuyez sur le bouton Menu bas, puis sur le bouton Enter (Entrée) pour sélectionner le menu Imprimer infos.

  • Page 15: Tarjeta Sd (C610/C711)

    SD (C610/C711) ARJETA La tarjeta SD opcional permite intercalar las páginas impresas y se puede utilizar para almacenar plantillas, macros, fuentes y documentos confidenciales o de prueba a la espera de imprimirse. Apague la impresora y desconecte el cable de alimentación de CA.
  • Page 16 Abra la bandeja multiuso mediante las cavidades. Levante la palanca de liberación de la cubierta frontal y baje dicha cubierta. Afloje el tornillo (a) que sujeta la cubierta en el lado derecho. Levante ligeramente el borde de la cubierta lateral y sepárela de la impresora por la parte superior. C610/C711 Instalación de la Tarjeta del SD >...
  • Page 17 Levante ligeramente la cubierta para separarla de la impresora. Colóquela con cuidado a un lado. Tenga en cuenta que la tarjeta SD cuenta con una esquina biselada. C610/C711 Instalación de la Tarjeta del SD > 17...
  • Page 18 Introduzca suavemente la tarjeta SD en la ranura como se muestra. Localice los clips de sujeción en la parte inferior de la cubierta lateral e introdúzcalos en los orificios rectangulares situados cerca de la parte inferior de la impresora. C610/C711 Instalación de la Tarjeta del SD > 18...
  • Page 19 Empuje la parte superior de la cubierta lateral hacia la impresora y vuelva a colocar el tornillo de seguridad que aflojó en el paso 4. Cierre la cubierta frontal y después la cubierta superior, presionando firmemente hacia abajo en ambos lados para cerrarla bien.
  • Page 20 Cuando la impresora esté lista, imprima un mapa de menús como se indica a continuación: Pulse el botón Enter. Pulse el botón de Menú de flecha hacia abajo y, a continuación, pulse el botón Enter (Entra) para seleccionar el menú Información de impr. Seleccione Configuración con el botón Enter (Entra).

  • Page 21: Cartão Sd (C610/C711)

    SD (C610/C711) ARTÃO O cartão SD opcional permite o agrupamento das páginas impressas e pode ser usado para armazenar sobreposições e macros, fontes e documentos confidenciais ou de prova antes de serem impressos. Desligue a impressora e desconecte o cabo de alimentação de CA da tomada.
  • Page 22 Puxe a bandeja multifuncional para baixo usando as depressões. Levante o mecanismo de liberação da tampa frontal e abra-a. C610/C711 a instalação do cartão do SD > 22...
  • Page 23 Afrouxe o parafuso (a) que prende a tampa do lado direito. Levante um pouco a borda da tampa lateral e afaste a tampa da impressora na parte superior. Levante um pouco a tampa para desencaixá-la da impressora. Coloque-a de lado de modo seguro. C610/C711 a instalação do cartão do SD >...
  • Page 24 Note que o cartão SD tem um canto chanfrado. Insira o cartão SD com cuidado no slot, como mostrado. Encaixe os clipes de retenção restantes situados na parte inferior da cobertura lateral nos orifícios correspondentes situados próximos da parte inferior da impressora.
  • Page 25 Encaixe a parte superior da tampa lateral na impressora e recoloque o parafuso de retenção afrouxado na etapa 4. Feche a tampa frontal e a tampa superior, pressionando- a firmemente para baixo em ambos os lados para travá- la no lugar. Reconecte o cabo de alimentação e ligue a impressora.
  • Page 26 Quando a impressora estiver pronta, imprima uma estrutura dos menus da seguinte maneira: Pressione o botão Enter. Pressione o botão Menu - seta para baixo e, em seguida, pressione o botão Enter para selecionar o menu Print Information (Imprimir informações). Selecione Configuration (Configuração) com o botão Enter.

  • Page 27: Sd Card Installation (C530)

    SD C (C530 NSTALLATION ONLY The optional SD card enables collating of printed pages and can be used to store overlays and macros, fonts, and secure or proof documents waiting to be printed. Switch the printer off and disconnect the AC power cable.
  • Page 28 Pull down the MP Tray using the depressions. Lift the front cover release lever and lower the front cover. C530 SD Card Installation > 28...
  • Page 29 Loosen the screw (a) securing the right-hand side cover. Lift the edge of the side cover slightly and pull the cover away from the printer at the top. Lift the cover slightly to detach it from the printer. Place it safely to one side. C530 SD Card Installation >...
  • Page 30 Notice that the SD card has one chamfered corner. Gently push the SD card into the slot as shown. Locate the retaining clips at the bottom of the side cover into their rectangular holes near the bottom of the printer. C530 SD Card Installation >...
  • Page 31 Close the top of the side cover up to the printer and refit the securing screw loosened in step 4. Close the front cover and the top cover, pressing down firmly at each side to latch it closed. Reconnect the AC power cable and switch the printer on. C530 SD Card Installation >...
  • Page 32 When the printer is ready, print a menu map as follows: Press the Enter button. Press the Menu down button then the Enter button to select the Print Information menu. Select Configuration with the Enter button. Press the Enter button once more to execute the Configuration menu.

  • Page 33: Carte Sd (C530)

    SD (C530 ARTE UNIQUEMENT La carte SD optionnelle permet d’assembler les pages imprimées et peut servir à enregistrer les superpositions, les macros, les polices mais également à sécuriser l’impression des documents en attente ou bien à effectuer un tirage d’épreuve de ces derniers.
  • Page 34 Tournez la vis de verrouillage (a) dans le sens inverse des aiguilles d'une montre et retirez le capot d'accès intérieur (b). Mettez-le de côté, dans un endroit sûr. Remarquez que la carte SD présente un coin biseauté. C530 installation de la carte SD > 34...
  • Page 35 Repoussez doucement la carte SD dans l’emplacement, comme illustré. Replacez le capot d'accès intérieur (b) et tournez la vis de verrouillage (a) dans le sens des aiguilles d'une montre pour le placer correctement. C530 installation de la carte SD > 35...
  • Page 36 Replacez le couvercle d'accès et verrouillez-le. Rebranchez le câble secteur et mettez l’imprimante sous tension. C530 installation de la carte SD > 36...
  • Page 37 Lorsque l’imprimante est prête, imprimez les menus de la façon suivante : Appuyez sur le bouton OK. Appuyez sur le bouton Menu down (Menu bas), puis sur le bouton OK (OK) pour sélectionner le INFORMATION MENU (MENU INFORMATION). Appuyez sur le bouton OK (OK) pour sélectionner PRINT MENU MAP (IMPRIMER MENUS).

  • Page 38: Tarjeta Sd (C530)

    SD ( C530) ARJETA SÓLO La tarjeta SD opcional permite intercalar las páginas impresas y se puede utilizar para almacenar plantillas, macros, fuentes y documentos confidenciales o de prueba a la espera de imprimirse. Apague la impresora y desconecte el cable de alimentación de CA.
  • Page 39 Gire el tornillo de bloqueo (a) en sentido contrario a las agujas del reloj y retire la cubierta de acceso interior (b). Colóquela con cuidado a un lado. Tenga en cuenta que la tarjeta SD cuenta con una esquina biselada. C330/C530 Instalación de la Tarjeta del SD >...
  • Page 40 Introduzca suavemente la tarjeta SD en la ranura como se muestra. Sustituya la cubierta de acceso interior (b) y gire el tornillo de bloqueo (a) en el sentido de las agujas del reloj para asegurar el cierre. C330/C530 Instalación de la Tarjeta del SD > 40...
  • Page 41 Sustituya la cubierta de acceso y ciérrela bien. Vuelva a conectar el cable de alimentación de CA y encienda la impresora. C330/C530 Instalación de la Tarjeta del SD > 41...
  • Page 42 Cuando la impresora esté lista, imprima un mapa de menús como se indica a continuación: Presione el botón OK (Iniciar). Pulse el botón de menú de flecha hacia abajo y, a continuación, el botón OK (Aceptar) para seleccionar el menú INFORMATION MENU (Menú informativo).

  • Page 43: Cartão Sd (C530)

    SD ( C530) ARTÃO SOMENTE O cartão SD opcional permite o agrupamento das páginas impressas e pode ser usado para armazenar sobreposições e macros, fontes e documentos confidenciais ou de prova antes de serem impressos. Desligue a impressora e desconecte o cabo de alimentação de CA da tomada.
  • Page 44 Gire o parafuso de retenção (a) no sentido anti-horário e remova a cobertura de acesso interna (b). Coloque-a de lado de modo seguro. Note que o cartão SD tem um canto chanfrado. C330/C530 a instalação do cartão do SD > 44...
  • Page 45 Insira o cartão SD com cuidado no slot, como mostrado. Recoloque a cobertura de acesso interna (b) e gire o parafuso de retenção (a) no sentido horário para prendê-la fechada. C330/C530 a instalação do cartão do SD > 45...
  • Page 46 Recoloque a cobertura de acesso externa e encaixe-a para fechá-la. Reconecte o cabo de alimentação e ligue a impressora. C330/C530 a instalação do cartão do SD > 46...
  • Page 47 Quando a impressora estiver pronta, imprima uma estrutura dos menus da seguinte maneira: Pressione o botão OK. Pressione o botão Menu - seta para baixo e, em seguida, pressione o botão OK para selecionar INFORMATION MENU (Menu Informações). Pressione o botão OK para selecionar PRINT MENU MAP (Imprimir estrutura dos menus).
  • Page 48 58404601 my.okidata.com...
