Nadomestni deli, ki jih lahko namesti stranka sama, se imenujejo 'enote, ki jih lahko zamenja stranka' ali CRU-ji (Customer Replaceable Units). Lenovo nudi dokumentacijo, ki vključuje navodila o tem, kdaj je za stranko primerno namestiti opcije ali nadomestne CRU-je. Pri nameščanju ali zamenjavi delov morate natančno upoštevati ta navodila.
Preprečevanje statične elektrike Statična elektrika, ki za vas sicer ni škodljiva, lahko resno poškoduje računalniške komponente in opcije. Nepravilno rokovanje z deli, občutljivimi na statično elektriko, lahko poškoduje dele. Pri razpakiranju določene opcije ali CRU-ja ne odpirajte antistatične embalaže, ki vsebuje del, dokler ne dobite navodil, kako ga namestite.
Vsake tri mesece preglejte, ali se na namiznem računalniku nabira prah. Preden pregledate računalnik, izključite napajanje in potegnite napajalni kabel računalnika iz električne vtičnice, nato pa odstranite prah iz ventilatorjev in luknjic na okvirju. Če opazite nabiranje prahu na zunanji strani, preglejte in odstranite prah na notranji strani računalnika, vključno z rebri hladilnega telesa, odprtinami napajanja in ventilatorji.

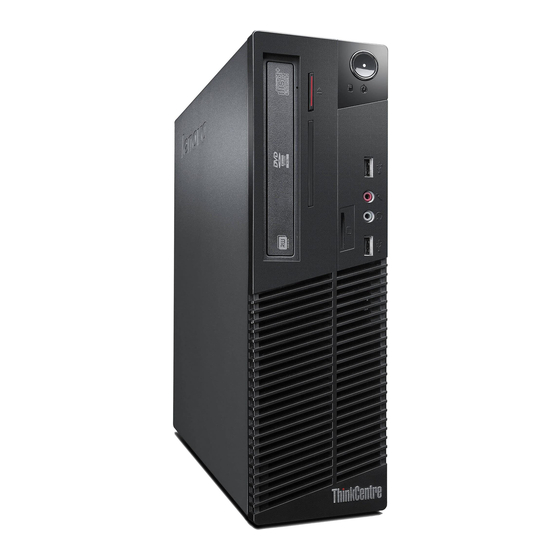

Poglavje 1. Pregled izdelka V tem poglavju podajamo informacije o komponentah računalnika, specifikacijah, nameščenih programih programske opreme, ki jih dobavi Lenovo, in lokacijah spojnikov, komponent, delov na sistemski plošči in notranjih pogonov. Komponente V tem razdelku so informacije o komponentah računalnika. Navedene informacije veljajo za vrsto modelov.
Page 16
• Secure Managed Client (SMC) (nekateri modeli) Nekateri računalniki so odjemalci za SMC – Storage Array solution, kar pomeni, da nimajo notranjih trdih diskov in programske opreme Lenovo. • Pametna izbira zmogljivosti Funkcija Smart Performance Choice omogoča, da računalnik deluje z boljšo zvočno in termično zmogljivostjo.
Page 17
Vhodno/izhodne (V/I) funkcije • 9-nožična zaporedna vrata (ena standardna in ena izbirna) • Osem spojnikov Universal Serial Bus (USB) (dva na sprednji plošči in šest na zadnji plošči) • En spojnik Ethernet • Spojnik DisplayPort • Spojnik za monitor VGA •...
Območje vhodne frekvence: od 50 do 60 Hz Za navedene operacijske sisteme je bila potrjena ali preskušena združljivost v času natisa te publikacije. Lenovo lahko po izdaji tega priročnika določi dodatne operacijske sisteme, ki so združljivi z vašim računalnikom. Ta seznam lahko torej spremenimo.
Opomba: Program Lenovo ThinkVantage Tools je na voljo samo na računalnikih, na katerih je nameščen operacijski sistem Windows 7, ki ga ponuja Lenovo. Za dostop do programa Lenovo ThinkVantage Tools kliknite Start ➙ All Programs (Vsi programi) ➙ Lenovo ThinkVantage Tools.
Windows in spletne strani. Opombe: • Program ThinkVantage Password Manager je na voljo samo v računalnikih, v katere je podjetje Lenovo predhodno namestilo operacijski sistem Windows 7. • Če je v programu Lenovo ThinkVantage Tools ikona Shramba gesel zatemnjena, je treba pred omogočanjem funkcij ročno namestiti program ThinkVantage Password Manager.
ThinkVantage Rescue and Recovery. Če želite namestiti program ThinkVantage Rescue and Recovery, naredite naslednje: 1. Kliknite Start ➙ All Programs (Vsi programi) ➙ Lenovo ThinkVantage Tools, nato pa dvokliknite Enhanced Backup and Restore (Izboljšana varnostna kopija in obnovitev). 2. Sledite navodilom na zaslonu.
Iskanje spojnikov na prednji strani računalnika Slika 1 »Lokacije sprednjih spojnikov« na strani 8 prikazuje mesto spojnikov na sprednji strani vašega računalnika. Slika 1. Lokacije sprednjih spojnikov Gumb za odpiranje/zapiranje optičnega pogona Spojnik USB (vrata USB 2) Stikalo za vklop Spojnik za mikrofon Indikator delovanja pogona trdega diska Spojnik za slušalke...
Page 23
Slika 2. Lokacije zadnjih spojnikov Spojnik napajalnega kabla Reža za kartico PCI Express x1 Zaporedna vrata (zaporedna vrata 1) Spojnika USB za reže kartic PCI (2) Spojnik zaslona VGA Izbirna zaporedna vrata (zaporedna vrata 2) Spojnik za DisplayPort Reži kabelske ključavnice (2) Spojniki USB (vrata USB od 3 do 8) Spojnik Ethernet Spojnik za mikrofon...
Page 24
Spojnik Opis Spojnik mikrofona Namenjen je priključitvi mikrofona na računalnik, če želite snemati zvok ali če uporabljate programsko opremo za prepoznavanje govora. Zaporedna vrata Namenjena so priključitvi zunanjega modema, zaporednega tiskalnika ali drugih naprav, ki uporabljajo 9-nožična zaporedna vrata. Spojnik za tipkovnico PS/2 Uporablja se za priključitev tipkovnice, ki uporablja spojnik tipkovnice PS/2.
Lociranje komponent Slika 3 »Lokacije komponent« na strani 11 prikazuje lokacije raznih komponent računalnika. Če želite odpreti pokrov računalnika, glejte »Odpiranje pokrova računalnika« na strani 32. Slika 3. Lokacije komponent Sklop hladilnega telesa in ventilatorja Sestav ventilatorja sistema Napajalni sklop Notranji zvočnik (nameščen v nekaterih modelih) Pomnilniški modul Stikalo za prisotnost pokrova (stikalo za zaznavanje vdora)
Lociranje delov na sistemski plošči Slika 4 »Mesta delov na sistemski plošči« na strani 12 prikazuje lokacije delov na sistemski plošči. Slika 4. Mesta delov na sistemski plošči 4-nožični napajalni spojnik Spojnik eSATA Mikroprocesor Spojnik ventilatorja napajalnega sistema Spojnik ventilatorja mikroprocesorja Spojnik sprednje plošče (za povezovanje stikala za vklop in indikatorjev LED) Pomnilniška reža 1 (DIMM1)
Predel 3 – predel za pogon SATA (za nameščanje 3,5-palčnega pogona ali 2,5-palčnega pogona SSD) Tip in oznaka modela računalnika Tip in oznaka modela označujeta vaš računalnik. Ko potrebujete pomoč podjetja Lenovo, so infomacije o tipu in modelu računalnika podpornemu tehniku v pomoč pri identifikaciji vašega računalnika in tako omogočajo hitrejši servis.
Page 28
Naslednja slika prikazuje primer tipa in oznake modela računalnika. Slika 6. Tip in oznaka modela računalnika ThinkCentre Vodič za uporabnika...
Naslednjih nekaj nasvetov vam bo pomagalo pri optimiziranju uporabe vašega računalnika. Ali je vodič za uporabnika na voljo v drugem jeziku? Vodič za uporabnika je na voljo v drugih jezikih na spletnem mestu podjetja Lenovo za podporo na naslovu http://www.lenovo.com/ThinkCentreUserGuides Kje so obnovitveni diski? Lenovo vključuje program, ki vam omogoča izdelati obnovitvene diske.
Če želite odpreti program ThinkVantage Fingerprint Software (Programska oprema za prstne odtise) in uporabiti čitalnik prstnih odtisov, naredite nekaj od tega: • V operacijskem sistemu Windows 7 kliknite Start ➙ All Programs (Vsi programi) ➙ Lenovo ThinkVantage Tools ➙ Fingerprint Reader (Čitalnik prstnih odtisov).
zvočnikov (zvočniki, ki ne potrebujejo vira napajanja). Zvočna kartica omogoča snemanje in predvajanje zvoka in glasbe kot tudi uživanje v zvoku z multimedijskimi aplikacijami in delo s programsko opremo za prepoznavanje govora. Po izbiri pa lahko v izhodni spojnik za zvok priključite tudi napajane stereo zvočnike in z multimedijskimi aplikacijami uživate v boljšem zvoku.
Pri uporabi DVD-pogona upoštevajte naslednje smernice: • Računalnika ne postavite na mesto, kjer je pogon izpostavljen naslednjemu: - visoke temperature, - visoka vlažnost, - veliko prahu, - močne vibracije ali nenadni sunki, - neravna površina, - neposredna sončna svetloba. • V pogon ne vstavljajte ničesar drugega kot CD ali DVD. •...
Če je vaš računalnik opremljen z DVD-pogonom z možnostjo zapisovanja, lahko pogon uporabite za zapisovanje CD-jev ali DVD-jev. Za zapisovanje CD-ja ali DVD-ja naredite naslednje: 1. Kliknite Start ➙ All Programs (Vsi programi) ➙ Corel DVD MovieFactory Lenovo Edition. 2. Sledite navodilom na zaslonu.
Naslednje teme vsebujejo informacije o urejanju delovnega okolja, postavljanju računalniške opreme in vzpostavljanju zdravih delovnih navad: Podjetje Lenovo je zavezano, da ljudem s posebnimi potrebami zagotavlja boljši dostop do informacij in tehnologije. Tako naslednje informacije posredujejo načine, ki ljudem z omejenim sluhom, vidom ali mobilnostjo pomagajo, da bi v čim večji meri izkoristili svoj računalnik.
Monitor prilagodite tako, da bo vrh zaslona v višini oči ali rahlo pod njimi. Postavite monitor na ustrezno razdaljo, ki je običajno od 51 do 61 cm, in tako, da vam pri gledanju ne bo potrebno zvijati telesa. Na doseg razpostavite tudi drugo opremo, ki jo pogosto uporabljate, kot sta telefon ali miška.
Registracija računalnika podjetju Lenovo omogoča obveščanje o tehničnih informacijah in nadgradnjah. Ko registrirate vaš računalnik, se informacije vnesejo v zbirko podatkov, kar podjetju Lenovo v primeru odpoklica ali drugih resnih težav omogoča, da vas o tem obvesti. Poleg tega pa nekatere lokacije registriranim uporabnikom zagotavljajo posebne ugodnosti in storitve.
Kabelska ključavnica zaklene tudi gumbe, ki odpirajo pokrov računalnika. Gre za enak tip ključavnice, kot je v uporabi pri mnogih prenosnih računalnikih. Integrirano kabelsko ključavnico lahko naročite neposredno pri podjetju Lenovo, tako da izvedete iskanje izraza Kensington na spletnem naslovu: http://www.lenovo.com/support...
• Geslo za trdi disk: z nastavitvijo gesla za trdi disk preprečite nepooblaščen dostop do podatkov na trdem disku. Ko je nastavljeno geslo za trdi disk, je uporabnik pozvan k vnosu veljavnega gesla vsakokrat, ko skuša dostopiti do trdega diska. Več informacij najdete na naslovu »geslo za trdi disk.« na strani 82. •...
Opomba: Če je na računalniku predhodno nameščen operacijski sistem Windows 7, program Client Security Solution ni predhodno nameščen v vašem sistemu. Če želite konfigurirati varnostni čip, morate prenesti najnovejšo različico programa Client Security Solution s spletnega mesta Lenovo. Za prenos programa Client Security Solution pojdite na http://www.lenovo.com/support. Nato sledite navodilom na zaslonu.
Page 43
Lenovo nudi na vašem računalniku celotno različico protivirusne programske opreme s 30-dnevno brezplačno naročnino. Če želite po 30 dneh še vedno prejemati posodobitve za protivirusno programsko opremo, morate podaljšati licenco. Opomba: Datoteke z definicijami virusov je treba nenehno posodabljati, da bodo lahko računalnik zaščitile pred novimi virusi.
Opozorilo: Ne odprite računalnika ali ga poskušajte popravljati, dokler ne preberete poglavja »Pomembne varnostne informacije« na strani vii. Opombe: 1. Opomba: Uporabite samo dele računalnika, ki jih dobavi Lenovo. 2. Pri nameščanju ali zamenjavi opcije se ravnajte po ustreznih navodilih v tem razdelku in po navodilih, ki jih prejmete ob nakupu opcije.
Odpiranje pokrova računalnika Opozorilo: Ne odprite računalnika ali ga poskušajte popravljati, dokler ne preberete poglavja »Pomembne varnostne informacije« na strani vii. Ta razdelek nudi navodila o načinu odpiranja pokrova računalnika. PREVIDNO: Preden odprete pokrov računalnika, računalnik izključite in počakajte od tri do pet minut, da se ohladi.
Page 47
3. Odstranite sprednjo ploščo, tako da sprostite tri plastične jezičke na vrhu plošče, nato pa zavrtite ploščo navzven, da jo odstranite iz računalnika. Slika 9. Odstranitev sprednje plošče Poglavje 5. Nameščanje ali zamenjava strojne opreme...
4. Če želite znova namestiti sprednjo ploščo, poravnajte ostale tri plastične jezičke na dnu plošče z ustreznimi luknjami v ohišju in jo nato nagnite navznoter, dokler ni zopet na svojem mestu. Slika 10. Vnovična namestitev sprednje plošče Kaj je še treba storiti? •...
6. Če želite dostopati do komponent sistemske plošče in kablov, nagnite predel za optični pogoni navzgor. Glejte »Zamenjava optičnega pogona« na strani 55. Nameščanje ali zamenjava kartice PCI Opozorilo: Ne odprite računalnika ali ga poskušajte popravljati, dokler ne preberete poglavja »Pomembne varnostne informacije«...
Page 50
b. Če je kartica pritrjena z zatičem , ga pritisnite navzdol, kot je prikazano, da ga sprostite. Primite kartico in jo nežno vzemite iz reže. 5. Odstranite novo kartico PCI iz antistatične embalaže. 6. Namestite novo kartico v ustrezno režo za kartico na sistemski plošči in zavrtite zadrževalo kartice v zaprt položaj.
Nameščanje ali zamenjava pomnilniškega modula Opozorilo: Ne odprite računalnika ali ga poskušajte popravljati, dokler ne preberete poglavja »Pomembne varnostne informacije« na strani vii. Ta razdelek nudi navodila o namestitvi ali zamenjavi pomnilniškega modula. Vaš računalnik ima štiri reže za nameščanje ali zamenjavo modulov DDR3 UDIMM, ki zagotavljajo do 32 GB sistemskega pomnilnika.
Page 52
• Če zamenjujete star pomnilniški modul, odprite varovalne zaponke in nežno izvlecite pomnilniški modul iz reže za pomnilnik. Slika 13. Odstranjevanje pomnilniškega modula • Če nameščate pomnilniški modul, odprite zadrževalne zaponke reže za pomnilnik, v katero želite namestiti pomnilniški modul. Slika 14.
10. Postavite nov pomnilniški modul nad pomnilniško režo. Prepričajte se, da je zareza na pomnilniškem moduli pravilno poravnana s tipko reže na sistemski plošči. Potisnite pomnilniški modul v režo, dokler se pritrdilne zaponke ne zaprejo. Slika 15. Nameščanje pomnilniškega modula Kaj je še treba storiti? •...
4. Odstranite staro baterijo. Slika 16. Odstranjevanje stare baterije 5. Namestite novo baterijo. Slika 17. Nameščanje nove baterije 6. Zaprite pokrov računalnika in priključite kable. Glejte »Zaključevanje zamenjave delov« na strani 72. Opomba: Ko po zamenjavi baterije prvič vklopite računalnik, se lahko prikaže sporočilo o napaki. To je povsem običajno.
Page 55
3. Odklopite kabel sklopa hladilnega telesa in ventilatorja s spojnika ventilatorja za mikroprocesor na sistemski plošči. Glejte »Lociranje delov na sistemski plošči« na strani 12. 4. Upoštevajte naslednja navodila in odstranite štiri vijake, s katerimi je sklop hladilnega telesa in ventilatorja pritrjen na sistemsko ploščo: a.
Page 56
6. Odvijte vijaka, ki pritrjujeta zračni tunel hladilnega telesa. Nato odstranite zračni tunel hladilnega telesa iz okvarjenega sklopa hladilnega telesa in ventilatorja. Slika 19. Odstranjevanje zračnega tunela hladilnega telesa 7. Postavite nov sklop hladilnega telesa in ventilatorja na sistemsko ploščo, tako da bodo štirje vijaki poravnani z ustreznimi luknjami na sistemski plošči.
10. Spustite in namestite zračni tunel hladilnega telesa na vrhu sklopa, dokler se ne poravnata dve vijačni luknji na zračnem tunelu hladilnega telesa z luknjami na sklopu hladilnega telesa in ventilatorja. Privijte vijaka, da pritrdite zračni tunel hladilnega telesa. Slika 20. Nameščanje zračnega tunela hladilnega telesa Kaj je še treba storiti? •...
Page 58
NEVARNOST Nevarni premikajoči se deli. Ne dotikajte se s prsti in drugimi deli telesa. PREVIDNO: V nobenem primeru ne odstranite pokrova napajalnika ali drugega dela, na katerem je naslednja oznaka. V komponenti s to oznako so prisotne nevarne ravni napetosti, toka in energije. Znotraj teh komponent ni delov za servisiranje.
Page 59
5. Odstranite vijaka, s katerima je pritrjen zračni tunel hladilnega telesa in ga dvignite iz ogrodja. Slika 21. Odstranjevanje zračnega tunela hladilnega telesa Poglavje 5. Nameščanje ali zamenjava strojne opreme...
Page 60
6. Dvignite optični pogon in odklopite kable napajalnega sklopa iz vseh pogonov in iz napajalnih spojnikov na sistemski plošči. Slika 22. Napajalni spojniki na sistemski plošči Opomba: Morda boste morali odklopiti tudi kable napajalnega sistema iz nekaterih zaponk ali vezi, s katerimi so kabli pritrjeni na ogrodje.
Page 61
Nato privijte tri vijake, da pritrdite nov napajalni sklop. Opomba: Uporabite samo vijake, ki jih nudi Lenovo. Slika 24. Namestitev napajalnega sklopa 10. Povežite kable novega napajalnega sklopa s sistemsko ploščo in z vsemi pogoni. Glejte »Lociranje delov na sistemski plošči«...
11. Spustite in namestite zračni tunel hladilnega telesa na vrhu sklopa, dokler se ne poravnata dve vijačni luknji na zračnem tunelu hladilnega telesa z luknjami na sklopu hladilnega telesa in ventilatorja. Privijte vijaka, da pritrdite zračni tunel hladilnega telesa. Slika 25. Nameščanje zračnega tunela hladilnega telesa Kaj je še treba storiti? •...
Page 63
3. Poiščite sistemsko ploščo in odklopite vse kable, ki so povezani s sistemsko ploščo. Glejte »Lociranje delov na sistemski plošči« na strani 12. 4. Odstranite sklop hladilnega telesa z zračnim tunelom. Glejte »Zamenjava sklopa hladilnega telesa in ventilatorja« na strani 40. Opomba: Termalna pasta na dnu sklopa hladilnega telesa in ventilatorja naj ne pride v stik z ničemer.
Page 64
b. Bodite pozorni na orientacijo mikroprocesorja v vtičnici. Poiščete lahko majhen trikotnik robu mikroprocesorja ali pa si zapomnite smer zarez na mikroprocesorju. To je pomembno za namestitev novega mikroprocesorja na sistemsko ploščo. c. Dotikajte se samo robov mikroprocesorja. Ne dotikajte se zlatih kontaktov na dnu. d.
12. Ponovno namestite sklop hladilnega telesa z zračnim tunelom (kot je prikazano). Glejte »Zamenjava sklopa hladilnega telesa in ventilatorja« na strani 40. Slika 29. Ponovna namestitev sklopa hladilnega telesa z zračnim tunelom 13. Ponovno priključite vse kable, ki so bili odklopljeni s sistemske plošče. Kaj je še treba storiti? •...
Page 66
1. Pogon SSD namestite v pretvornik za shranjevanje. Nato pogon SSD s štirimi vijaki pritrdite na pretvornik za shranjevanje. Slika 30. Nameščanje pogona SSD v pretvornik za shranjevanje 2. Če želite namestiti pogon SSD s pretvornikom za shranjevanje v 3,5-palčni nosilec za trdi disk, upognite nosilec in poravnajte nožice na nosilcu z ustreznimi luknjami v pretvorniku za shranjevanje.
Kaj je še treba storiti? • Če želite delati z drugim delom strojne opreme, pojdite na ustrezen razdelek. • Če želite dokončati namestitev ali zamenjavo, pojdite na razdelek »Zaključevanje zamenjave delov« na strani 72. Zamenjava trdega diska Opozorilo: Ne odprite računalnika ali ga poskušajte popravljati, dokler ne preberete poglavja »Pomembne varnostne informacije«...
Page 68
6. Upognite varovalne zaponke, kot je prikazano, da trdi disk odstranite iz nosilca. Slika 33. Odstranitev trdega diska iz nosilca 7. Če želite namestiti nov trdi disk v nosilec, upognite nosilec in poravnajte nožice na nosilcu z ustreznimi luknjami v enoti trdega diska. Pomembno: Ne dotikajte se plošče s tiskanim vezjem na spodnji strani trdega diska.
9. Potisnite obe varovalni zaponki nosilca trdega diska v ustrezni luknji ob strani nosilca za optični pogon, nato pa zavrtite trdi disk in nosilec navzdol, dokler se nosilec trdega diska ne zaskoči. Slika 34. Nameščanje trdega diska Kaj je še treba storiti? •...
Page 70
5. Če želite predel za pogone nagniti navzgor, pritisnite modro varovalno zaponko. Slika 35. Nagibanje predela za optični pogon 6. Signalni in napajalni kabel izključite iz zadnjega dela optičnega pogona. ThinkCentre Vodič za uporabnika...
Page 71
7. Pritisnite gumb za zaklepanje optičnega pogona in potisnite optični pogon ven na zadnji strani sklopa predela za pogone. Slika 36. Odstranitev starega optičnega pogona 8. Namestite zadrževalo optičnega pogona ob strani novega optičnega pogona. Slika 37. Namestitev zadrževala optičnega pogona Poglavje 5.
9. Nov optični pogon potisnite v predel za pogon, da se ta zaskoči na mesto. Slika 38. Nameščanje novega optičnega pogona 10. Povežite signalni in napajalni kabel z zadnjim delom optičnega diska. Kaj je še treba storiti? • Če želite delati z drugim delom strojne opreme, pojdite na ustrezen razdelek. •...
Page 73
3. Odstranite sprednjo ploščo. Glejte »Odstranjevanje in vnovično nameščanje sprednje plošče« na strani 4. Poiščite predel za pogon za čitalnik kartic. Glejte »Iskanje notranjih pogonov« na strani 13. Opomba: Morda boste morali odstraniti kovinski pokrov predela za pogon čitalnika kartic. 5.
Page 74
7. Privijte vijak in nosilec čitalnika kartic pritrdite v ohišje. Slika 40. Nameščanje vijaka, s katerim je pritrjen čitalnik kartic 8. Dvignite optični pogon navzgor in priklopite kabel čitalnika kartic v spojnik USB na sistemski plošči. Glejte »Lociranje delov na sistemski plošči« na strani 12. 9.
Page 75
Zamenjava čitalnika kartic Če želite zamenjati čitalnik kartic, naredite naslednje: 1. Iz pogonov odstranite vse medije in izključite vse priključene naprave in računalnik. Nato iz vtičnic izvlecite vse napajalne kable in vse kable, ki so povezani z računalnikom. 2. Odprite pokrov računalnika. Glejte »Odpiranje pokrova računalnika« na strani 32. 3.
Page 76
9. Namestite nosilec čitalnika kartic v ohišje. Nato nosilec potisnite v levo, da poravnate luknjo za vijak v nosilcu z ustrezno luknjo na ohišju. Slika 43. Nameščanje čitalnika kartic ThinkCentre Vodič za uporabnika...
10. Privijte vijak in nosilec čitalnika kartic pritrdite v ohišje. Slika 44. Nameščanje vijaka, s katerim je pritrjen čitalnik kartic 11. Dvignite optični pogon navzgor in ponovno priklopite kabel čitalnika kartic v spojnik USB na sistemski plošči. Glejte »Lociranje delov na sistemski plošči« na strani 12. 12.
Page 78
5. Odklopite kabel sklopa sistemskega ventilatorja iz spojnika sistemskega ventilatorja na sistemski plošči. Glejte »Lociranje delov na sistemski plošči« na strani 12. 6. Sklop sistemskega ventilatorja je pritrjen v ohišje s štirimi gumijastimi podložki. Odstranite ga tako, da odrežete gumijaste podložke in ga dvignete iz ohišja. Opomba: Na novem sklopu sistemskega ventilatorja bodo štiri gumijaste podložke.
8. Povežite kabel novega sklopa sistemskega ventilatorja s spojnikom sistemskega ventilatorja na sistemski plošči. Glejte »Lociranje delov na sistemski plošči« na strani 12. 9. Znova namestite trdi disk. Glejte »Zamenjava trdega diska« na strani 53. Kaj je še treba storiti? •...
5. Odstranite vijak, ki pritrjuje prednji sklop za avdio in USB. Nato iz ohišja odstranite sprednji sklop za zvok in USB. Slika 47. Odstranitev sprednjega sklopa za avdio in USB 6. Odstranite vijaka, s katerima je sprednji sklop za zvok in USB pritrjen na nosilec. Nato iz ohišja odstranite pokvarjen sprednji sklop za zvok in USB.
Page 81
V tem razdelku so navodila, kako zamenjati notranji zvočnik. Opomba: Notranji zvočnik je na voljo samo v nekaterih modelih. Če želite zamenjati notranji zvočnik, storite naslednje: 1. Izklopite računalnik in vse napajalne kable izključite iz električne vtičnice. 2. Odprite pokrov računalnika. Glejte »Odpiranje pokrova računalnika« na strani 32. 3.
Page 82
6. Odstranite vijak, s katerim je pritrjeno stikalo za prisotnost pokrova (imenovano tudi stikalo za zaznavanje vdora), da boste lahko stikalo odstranili iz ohišja. Slika 49. Odstranjevanje stikala za prisotnost pokrova ThinkCentre Vodič za uporabnika...
Page 83
7. Notranji zvočnik potisnite navzven skozi luknjo , da ga sprostite iz dveh kovinskih jezičkov v ohišju. Nato notranji zvočnik potisnite v levo, da ga odstranite iz ohišja. Slika 50. Odstranitev notranjega zvočnika 8. Nov notranji zvočnik poravnajte z obema kovinskima zaponkama v ohišju, nato pa ga pomaknite (kot je prikazano), dokler ne skoči na svoje mesto.
Page 84
Slika 51. Nameščanje novega notranjega zvočnika 9. Znova priklopite kabel notranjega zvočnika na sistemsko ploščo. Glejte »Lociranje delov na sistemski plošči« na strani 12. 10. Namestite stikalo za zaprtost pokrova, tako da bo luknja za vijak v stikalu za zaprtost pokrova poravnana z ustrezno luknjo v ohišju.
11. Namestite vijak, da pritrdite stikalo za zaprtost pokrova v ohišje. Slika 52. Ponovna namestitev stikala za prisotnost pokrova 12. Če želite vnovič namestite sprednjo ploščo, poravnajte tri jezičke na sprednji plošči z ustreznimi luknjami v ogrodju in zavrtite sprednjo ploščo navznoter, dokler se ne zaskoči na mestu. Kaj je še treba storiti? •...
8. Če želite posodobiti konfiguracijo, glejte Poglavje 7 »Uporaba programa Setup Utility« na strani 81. Opomba: V večini delov sveta zahteva Lenovo vrnitev okvarjenih enot, ki jih zamenja stranka sama (CRU-jev). Informacije o tem bodo priložene delu CRU oziroma jih boste prejeli nekaj dni po prejemu dela CRU.
Rescue and Recovery. Če želite namestiti program Rescue and Recovery, naredite naslednje: a. Kliknite Start ➙ All Programs (Vsi programi) ➙ Lenovo ThinkVantage Tools, nato pa dvokliknite Enhanced Backup and Restore (Izboljšana varnostna kopija in obnovitev).
• Če želite izvesti operacijo ustvarjanja varnostne kopije v operacijskem sistemu Windows 7, naredite naslednje: 1. Na namizju Windows kliknite Start ➙ All Programs (Vsi programi) ➙ Lenovo ThinkVantage Tools ➙ Enhanced Backup and Restore (Izboljšana varnostna kopija in obnovitev). Odpre se program Rescue and Recovery.
Uporaba delovnega prostora Rescue and Recovery Delovni prostor Rescue and Recovery se nahaja v zaščitenem, skritem območju trdega diska, ki deluje neodvisno od operacijskega sistema Windows. kar pomeni, da lahko izvajate operacije obnovitve tudi, če ne morete zagnati operacijskega sistema Windows. Iz delovnega prostora Rescue and Recovery je mogoče izvesti naslednje obnovitvene operacije: •...
• Za ustvarjanje reševalnega medija v operacijskem sistemu Windows 7 naredite naslednje: 1. Na namizju Windows kliknite Start ➙ All Programs (Vsi programi) ➙ Lenovo ThinkVantage Tools ➙ Enhanced Backup and Restore (Izboljšana varnostna kopija in obnovitev). Odpre se program Rescue and Recovery.
Ponovna namestitev predhodno nameščenih aplikacij Ta razdelek vsebuje navodila kako ponovno namestiti predhodno nameščene aplikacije. Če želite ponovno namestiti izbrane aplikacije, ki so bile predhodno nameščene v vaš računalnik Lenovo, naredite naslednje: 1. Vklopite računalnik. 2. S pomočjo Raziskovalca ali mape Moj računalnik prikažite imeniško strukturo na trdem disku.
• Če želite ponovno namestiti programe, ki so prosto na voljo, dodatne informacije poiščite v sistemu pomoči Microsoft Windows. • Če želite ponovno namestiti izbrane uporabniške programe, ki jih je Lenovo predhodno namestil, naredite naslednje: 1. Vklopite računalnik.
Page 94
spremembah zaporedja zagonskih naprav glejte razdelek »Izbira zagonske naprave« na strani 83. Dodatne informacije o programu Setup Utility boste našli v poglavju Poglavje 7 »Uporaba programa Setup Utility« na strani 81. Pomembno je, da čim prej ustvarite reševalni medij in komplet obnovitvenih medijev ter jih shranite na varno mesto prihodnjo uporabo.
Premisleki v zvezi z geslom Geslo je lahko poljubna kombinacija do 64 črk in številskih znakov. Zaradi varnostnih razlogov priporočamo, da uporabljate močna gesla, ki jih ni lahko prepoznati. Za nastavitev močnega gesla uporabite naslednje smernice: • sestavljeno naj bo iz vsaj osmih znakov, •...
Brisanje izgubljenih ali pozabljenih gesel (čiščenje CMOS) V tem razdelku so navodila za brisanje izgubljenih ali pozabljenih gesel, kot je na primer geslo uporabnika. Če želite odstraniti izgubljeno ali pozabljeno geslo, naredite naslednje: 1. Iz pogonov odstranite vse medije in izključite vse priključene naprave in računalnik. Nato iz vtičnic izvlecite vse napajalne kable in vse kable, ki so povezani z računalnikom.
Izbira začasne zagonske naprave S tem postopkom lahko izberete začasno zagonsko napravo. Opomba: Zagona ni mogoče izvesti z vseh diskov ali trdih diskov. 1. Izklopite računalnik. 2. Po vklopu računalnika večkrat pritisnite in izpustite tipko F12. Ko se prikaže okno Prosimo, izberite zagonsko napravo, spustite tipko F12.
1. Zaženite program Setup Utility. 2. V glavnem meniju programa Setup Utility izberite Power ➙ Automatic Power On in pritisnite Enter. 3. Izberite Wake Up on Alarm in pritisnite Enter. Nato sledite navodilom na zaslonu. 4. Pritisnite F10, da shranite spremembe in zaprete program Setup Utility. Ob pozivu za potrditev izhoda pritisnite Enter.
Družba Lenovo lahko spremeni ali izboljša POST in BIOS. Ko izidejo posodobitve, so le-te na voljo v obliki datotek za prenos na spletnem mestu Lenovo http://www.lenovo.com. Navodila za uporabo posodobitev POST in BIOS so na voljo v datoteki TXT, ki je priložena posodobitvenim datotekam.
Posodabljanje (flash) BIOS-a iz operacijskega sistema Opomba: Lenovo stalno izboljšuje svoja spletna mesta, zato se vsebina spletne strani lahko spremeni brez predhodnega obvestila, vključno z vsebino, navedeno v naslednjem postopku. Če želite posodobiti (nadgraditi) BIOS iz operacijskega sistema, naredite naslednje: 1.
Opozorilo: Posodobljenih gonilnikov naprav ne prenašajte s spletnega mesta Windows Update. Gonilnikov naprav, ki so na voljo na spletnem mestu Windows Update, podjetje Lenovo še ni preizkusilo in če bi jih uporabili, bi lahko povzročili nepričakovane težave. Posodobljene gonilnike naprav pridobite s spletnega mesta Lenovo.
Program System Update vam bo v pomoč pri posodabljanju programske opreme računalnika. Posodobitveni paketi so shranjeni v strežnikih Lenovo in jih je mogoče prenesti z Lenovovega spletnega mesta za podporo. Posodobitveni paketi lahko vsebujejo aplikacije, gonilnike naprav, posodobitve flash za BIOS ali posodobitve za programsko opremo.
• Računalnik naj bo v čistem in suhem delovnem okolju. Prepričajte se, da je računalnik postavljen na ravno in trdno površino. • Na vrh zaslona ne postavljajte predmetov in ne prekrivajte zračnih odprtin v zaslonu ali računalniku. Zračne odprtine namreč zagotavljajo pretok zraka in tako preprečujejo pregretje računalnika. •...
Dnevniška knjiga vam ali serviserju podjetja Lenovo lahko pomaga določiti, ali je težava povezana s spremembo strojne opreme, s spremembo programske opreme ali kakšnimi drugimi dejanji, ki so bila izvedena.
Tudi vaš operacijski sistem ima morda program za izdelovanje varnostnih kopij, ki ga lahko uporabite. Lenovo nudi program Rescue and Recovery, ki vam pomaga pri izdelavi varnostne kopije in obnovitvi podatkov. Podrobnejše informacije so na voljo v razdelku »Ustvarjanje varnostnih kopij in obnovitvene operacije«...
Opomba: Če ne morete odpraviti težave, zapeljite računalnik na servis. Seznam telefonskih številk servisov in služb za podporo lahko najdete v publikaciji Priročnik z varnostnimi in garancijskimi informacijami ThinkCentre, ki ste ga prejeli skupaj z računalnikom, ali pa obiščite spletno mesto podjetja Lenovo s podporo na naslovu http://www.lenovo.com/support/phone.
• Če diagnostični programi zaznajo napako strojne opreme, se obrnite na center za podporo strankam Lenovo. Več informacij je na voljo v razdelku Poglavje 11 »Informacije, pomoč in servis« na strani 117. • Če ni mogoče zagnati diagnostičnih programov, se obrnite na center za podporo strankam Lenovo.
7. Uporabite program za zaščito pred virusi in tako preverite, ali vaš računalnik ogroža virus. Če program zazna virus, ga odstranite. 8. Če nič od tega ne odpravi težave, poiščite tehnično pomoč. Več informacij je na voljo v razdelku Poglavje 11 »Informacije, pomoč in servis« na strani 117. Odpravljanje težav Informacije o odpravljanju težav uporabite pri iskanju rešitev za težave, ki imajo jasne simptome.
Page 112
• Če uporabljate napajane zunanje zvočnike, ki imajo kontrolnik za vklop/izklop, preverite, da je kontrolnik nastavljen v položaj On (Vklop) in da je napajalni kabel zvočnikov priključen v pravilno ozemljeno in delujočo električno vtičnico. • Če imajo zunanji zvočniki nadzor glasnosti, preverite, da nadzor glasnosti ni nastavljen na prenizko glasnost.
• Prepričajte se, da so aplikacije DOS ali igre konfigurirane za uporabo emulacije SoundBlaster Pro ali SoundBlaster. Navodila za spreminjanje nastavitev zvočne kartice najdete v dokumentaciji, ki je priložena aplikaciji ali igri. • Če ti ukrepi ne bodo odpravili težave, zaženite diagnostične programe (navodila najdete v razdelku »Diagnostični programi«...
Če ti ukrepi ne bodo odpravili težave, zaženite diagnostične programe (navodila najdete v razdelku »Diagnostični programi« na strani 113). Če potrebujete tehnično pomoč, glejte Poglavje 11 »Informacije, pomoč in servis« na strani 117. Težave z DVD-jem Z naslednjega seznama izberite vaš simptom: •...
Predvajanje je zelo počasno ali se zatika Simptom: predvajanje je zelo počasno ali se zatika. Ukrepi: • Onemogočite vse programe v ozadju, kot je program za zaščito pred virusi ali teme namizja. • Preverite, da je video resolucija nastavljena na manj kot 1152 x 864. Če ti ukrepi ne bodo odpravili težave, zaženite diagnostične programe (navodila najdete v razdelku »Diagnostični programi«...
Page 116
Vse ali nekatere tipke na tipkovnici ne delujejo Simptom: vse ali nekatere tipke na tipkovnici ne delujejo. Ukrepi: • Prepričajte se, da je kabel tipkovnice ustrezno priključen v ustrezni spojnik na računalniku. • Če uporabljate USB-tipkovnico za boljšo zmogljivost in vsaj en gumb za hiter dostop ne deluje, ostale tipke pa delujejo, ta gumb morda ni omogočen ali pa še nima dodeljene funkcije.
Ukrep: naslednja dejanja lahko vplivajo na pravilnost delovanja čitalnika prstnih odtisov: • Nepravilen vnos prstnega odtisa. • Praskanje po površini čitalnika s trdim, koničastim predmetom. • Praskanje po površini čitalnika z nohti ali trdimi predmeti. • Uporaba ali dotikanje čitalnika z umazanim prstom. •...
Page 118
Če ti ukrepi ne bodo odpravili težave, zaženite diagnostične programe (navodila najdete v razdelku »Diagnostični programi« na strani 113). Če potrebujete tehnično pomoč, glejte Poglavje 11 »Informacije, pomoč in servis« na strani 117. Ob vklopu računalnika zaslon deluje, ob zagonu aplikacijskega programa pa je prazen Simptom: ob vklopu računalnika zaslon deluje, ob zagonu aplikacijskega programa pa je prazen.
kakršno koli drugo opremo, ki proizvaja magnetna polja, odmaknite dlje od zaslona. Če s tem težave ne odpravite, izvedite naslednje: 1. Izklopite zaslon. (Premikanje barvnega zaslona, ko je ta vklopljen, lahko povzroči razbarvanje zaslona.) 2. Razdalja med zaslonom in drugimi napravami naj bo vsaj 305 mm (12 palcev). 3.
Page 120
5. Kliknite Update Driver Software (Posodobitev gonilnikov) in nato sledite navodilom na zaslonu. • Vrata za stikalo in omrežna kartica imata enako nastavitev dupleks. Če ste omrežno kartico konfigurirali za dupleks, se prepričajte, da so vrata za stikalo prav tako konfigurirana za dupleks.
Page 121
• Prepričajte se, ali je brezžična povezava omogočena, tako da dvokliknete ikono Access Connections (Povezave dostopa) v območju za obvestila Windows. Opomba: Če je v računalniku predhodno nameščen operacijski sistem Windows 7, kliknite Show hidden icons (Pokaži skrite ikone) v območju za obvestila Windows. Prikaže se ikona za Access Connections (Povezave dostopa).
Težave z možnostmi Posredovane informacije uporabite pri diagnosticiranju težav s strojno opremo Lenovo, ki nima priloženih informacij o odpravljanju napak. Z naslednjega seznama izberite vaš simptom: • »Možnost, ki je bila ravnokar nameščena, ne deluje« na strani 108 • »Možnost, ki je prej delovala, ne deluje več« na strani 108 Možnost, ki je bila ravnokar nameščena, ne deluje...
Page 123
• »Preveliko število fragmentiranih datotek« na strani 110 • »Nezadosten pomnilnik« na strani 111 Z zgornjega seznama izberite razdelek in izvedite več o ukrepih za odpravo napake, ki jih lahko izvedete. Premalo nezasedenega prostora na trdem disku Simptom: premalo nezasedenega prostora na trdem disku Delovanje operacijskega sistema Windows se bo upočasnilo in morda se bodo pojavile napake, če bo trdi disk prezaseden.
Page 124
1. Kliknite Start ➙ Computer (Računalnik). 2. Z desno miškino tipko kliknite svoj trdi disk in izberite Properties (Lastnosti). 3. Kliknite Disk Cleanup (Čiščenje diska). 4. Prikaže se seznam nepotrebnih kategorij datotek. Izberite vsako kategorijo datoteke, ki jo želite izbrisati, in nato kliknite OK (V redu). 1.
Nezadosten pomnilnik Simptom: nezadosten pomnilnik. Na splošno velja, da bolj zmogljiv nameščen pomnilnik zagotavlja učinkovitejše delovanje operacijskega sistema Windows. Ukrep: namestite dodaten pomnilnik. Če želite več informacij o nakupu pomnilnika, glejte Poglavje 11 »Informacije, pomoč in servis« na strani 117. Navodila po korakih, kako namestiti pomnilnik, najdete v razdelku »Nameščanje ali zamenjava pomnilniškega modula«...
Če ti ukrepi ne bodo odpravili težave, zaženite diagnostične programe (navodila najdete v razdelku »Diagnostični programi« na strani 113). Če potrebujete tehnično pomoč, glejte Poglavje 11 »Informacije, pomoč in servis« na strani 117. Težava s programsko opremo Z naslednjega seznama izberite vaš simptom: •...
Opombe: 1. V računalniku je za namene diagnostike predhodno nameščen program Lenovo Solution Center ali Lenovo ThinkVantage Toolbox, odvisno od datuma izdelave računalnika. Več informacij o programu Lenovo ThinkVantage Toolbox boste našli v razdelku Lenovo ThinkVantage Toolbox. Več informacij o programu Lenovo Solution Center boste našli v razdelku »Lenovo Solution Center«...
Opombe: • Program Lenovo Solution Center je na voljo samo v modelih računalnikov, v katerih je predhodno nameščen operacijski sistem Windows 7. Če v vašem računalniku z operacijskim sistemom Windows 7 ta program ni predhodno nameščen, ga lahko prenesete s spletnega mesta http://www.lenovo.com/diagnose.
Page 129
1. Prenesite posnetek diska s samodejnim zagonom (znanim tudi kot posnetek ISO) za diagnostični program, ki je na voljo na naslovu http://www.lenovo.com/support 2. S programsko opremo za zapisovanje CD/DVD-jev ustvarite diagnostični disk s sliko ISO. Izvajanje diagnostičnega programa z diagnostičnega diska V tem razdelku najdete navodila za izvajanje diagnostičnega programa z diagnostičnega diska, ki ste ga...
Opomba: Program Lenovo ThinkVantage Tools je na voljo samo v računalnikih Lenovo z notranjim trdim diskom, operacijskim sistemom Windows 7 in s predhodno nameščenimi programi programske opreme Lenovo. Za dostop do programa Lenovo ThinkVantage Tools kliknite Start ➙ All Programs (Vsi programi) ➙ Lenovo ThinkVantage Tools. ThinkVantage Productivity Center Program ThinkVantage Productivity Center vsebuje vire informacij in orodja, ki so oblikovana za poenostavitev in varnejše delo z računalnikom.
Pomoč in podpora Informacijski sistem za pomoč in podporo Windows vam posreduje najrazličnejše informacije podjetja Lenovo in Microsoft, kot so informacije o posodabljanju gonilnikov, dostopanju do tehnologij ThinkVantage in do uporabniških priročnikov. Če želite odpreti informacijski sistem za pomoč in podporo Windows, kliknite Start ➙ Help and Support (Pomoč...
Garancije ne vključuje teh postavk: • zamenjave ali uporabe delov, ki jih ni proizvedel Lenovo ali delov Lenovo, za katere ne velja garancija, • identifikacije virov težav s programsko opremo, • konfiguriranja BIOS-a v okviru namestitve ali nadgradnje, •...
Če želite ugotoviti, ali je vaš računalnik upravičen do mednarodnega garancijskega servisa in si ogledati seznam držav, kjer je servis na voljo, obiščite spletno mesto http://www.lenovo.com/support, kliknite Warranty (Garancija) in sledite navodilom na zaslonu.
Navedbe izdelkov, programov ali storitev Lenovo ne pomenijo, da je dovoljena uporaba samo teh izdelkov, programov ali storitev. Namesto njih lahko uporabite katerikoli enakovreden izdelek, program ali storitev, ki ne krši pravic do intelektualne lastnine Lenovo. Uporabnik je dolžan, da ovrednoti in preveri delovanje vsakega drugega izdelka, programa ali storitve.
Page 136
Rescue and Recovery ThinkCentre ThinkVantage Microsoft, Windows in Windows Vista so blagovne znamke skupine podjetij Microsoft. Intel, Intel Core, Celeron in Pentium so blagovne znamke podjetja Intel Corporation v Združenih državah Amerike in/ali drugih državah. Linux je blagovna znamka Linusa Torvaldsa v ZDA, drugih državah ali obojih. Imena drugih podjetij, izdelkov ali storitev so lahko blagovne ali storitvene znamke drugih.
Razstavljanje in demontiranje je prepovedano. Obvestila o elektronskem sevanju Naslednje informacije se nanašajo na tipe osebnih računalnikov Lenovo 4466, 4471, 4474, 4477, 4480, 4485, 4496, 4498, 4503, 4512, 4514, 4518, 4554, 7005, 7023, 7033, 7035, 7072, 7079 in 7177. Izjava Zvezne komisije za komunikacije o skladnosti Ta oprema je preizkušena in ustreza omejitvam za digitalne naprave razreda B, skladno s 15.
Page 138
Geräte der Klasse B. Dieses Gerät ist berechtigt, in Übereinstimmung mit dem Deutschen EMVG das EG-Konformitätszeichen - CE - zu führen. Verantwortlich für die Konformitätserklärung nach Paragraf 5 des EMVG ist die Lenovo (Deutschland) GmbH, Gropiusplatz 10, D-70563 Stuttgart. ThinkCentre Vodič za uporabnika...
Vsa upravna obvestila so na voljo na Lenovovem spletnem mestu za podporo v elektronski obliki. Za dostop do elektronskih kopij dokumentacije pojdite na http://www.lenovo.com/support in kliknite User Guides and Manuals (Uporabniški vodiči in priročniki). Dodatek B. Regulatorne informacije...
Podjetje Lenovo vzpodbuja lastnike opreme informacijske tehnologije (IT), da odgovorno reciklirajo svojo opremo, ki ni več potrebna. Lenovo ponuja različne programe in storitve, ki bodo lastnikom opreme v pomoč pri recikliranju izdelkov informacijske tehnologije. Informacije o recikliranju izdelkov Lenovo so na voljo na naslovu: http://www.lenovo.com/recycling...
Zbiranje in recikliranje odsluženih računalnikov ali zaslonov Lenovo Če ste uslužbenec v podjetju in morate zavreči računalnik ali zaslon Lenovo, ki je last podjetja, morate to narediti v skladu z zakonom o spodbujanju učinkovite uporabe virov (Law for Promotion of Effective Utilization of Resources).
škodljivih učinkov baterij in akumulatorjev na okolje in zdravje ljudi, ki jih povzročajo morebitne nevarne snovi v njih. Informacije o ustreznem zbiranju in ravnanju so na voljo na naslovu: http://www.lenovo.com/lenovo/environment Dodatek C. Opombe za odsluženo električno in elektronsko opremo (OEEO) in informacije o recikliranju...
Rescue and Recovery komponente, notranje delovni prostor, varnostna kopija in obnovitev diagnosticiranje, odpravljanje težav diagnostični programi, uporaba dokumentacija, uporaba Lenovo Solution Center dostopanje Lenovo ThinkVantage Toolbox sistemska plošča in pogoni Lenovo ThinkVantage Tools Lenovo Welcome 5, 117 elektrostatično občutljive naprave, ravnanje...
Page 146
nastavitev pomoč geslo servis nastavitve productivity center, ThinkVantage ogledovanje program Setup Utility, zagon spreminjanje programi, posodabljanje sistema notranji pogoni programska oprema notranji zvočnik, zamenjava obnavljanje programska oprema za zaščito pred virusi obnavljanje po napaki pri posodabljanju POST-a/BIOS-a razširitev programska oprema Rescue and Recovery obnovitev delovni prostor, Rescue and Recovery...
Page 147
ThinkVantage productivity center tipkovnica, zamenjava trdi disk, zamenjava uporaba diagnostični programi dokumentacija drugi servisi gesla reševalni medij, izdelava in Setup Utility ustvarjanje in uporaba reševalnega medija ustvarjanje in uporaba obnovitveni mediji varnost funkcije kabelska ključavnica omogočanje ali onemogočanje varnostne informacije vii, 118 Vhodne/izhodne (V/I) funkcije vhodni spojnik za zvok...
