Rückseite - Korg Toneworks AX10A Owner's Manual

11
TAP-Taste
Sie können die Verzögerungs- oder Reverb-Zeit des
Ambience-Effekts durch Antippen dieser Taste im gewünsch-
ten Intervall einstellen. Die LED links blinkt, um das Tempo
anzuzeigen.
12
FUNCTION-Taste
Durch Gedrückthalten dieser Taste und Bedienen eines
Knopfes oder einer Taste, bei dem/der eine Funktion in Grün
auf der Vorderseite aufgedruckt ist, können Sie den in Grün
aufgedruckten Parameter bearbeiten.
13 MASTER (CANCEL)-Tasten
Diese Tasten stellen die Gesamtlautstärke des AX10A ein
(MASTER).
Wenn der AX10A zum Schreiben (Speichern) bereit ist, wird
der Schreibvorgang durch drücken auf eine dieser Tasten
(CANCEL) beendet.
14 WRITE-Taste
Verwenden Sie diese Taste zum Schreiben (Speichern) eines
Programms.
Wenn Sie diese Taste drücken, schaltet der AX10A auf
„Schreiben-Bereit"-Modus; wenn Sie die Taste erneut drücken,
wird das Programm geschrieben (gespeichert). (S.36)
15
PEDAL FX/BANK HOLD-Taste
Diese Taste wählt den Effekt, der mit dem Expression-Pedal
gesteuert wird (Pedal-Effekt).
Bei jedem Tastendruck wechselt die LED die Farbe, um den
gesteuerten Pedaleffekt anzuzeigen.

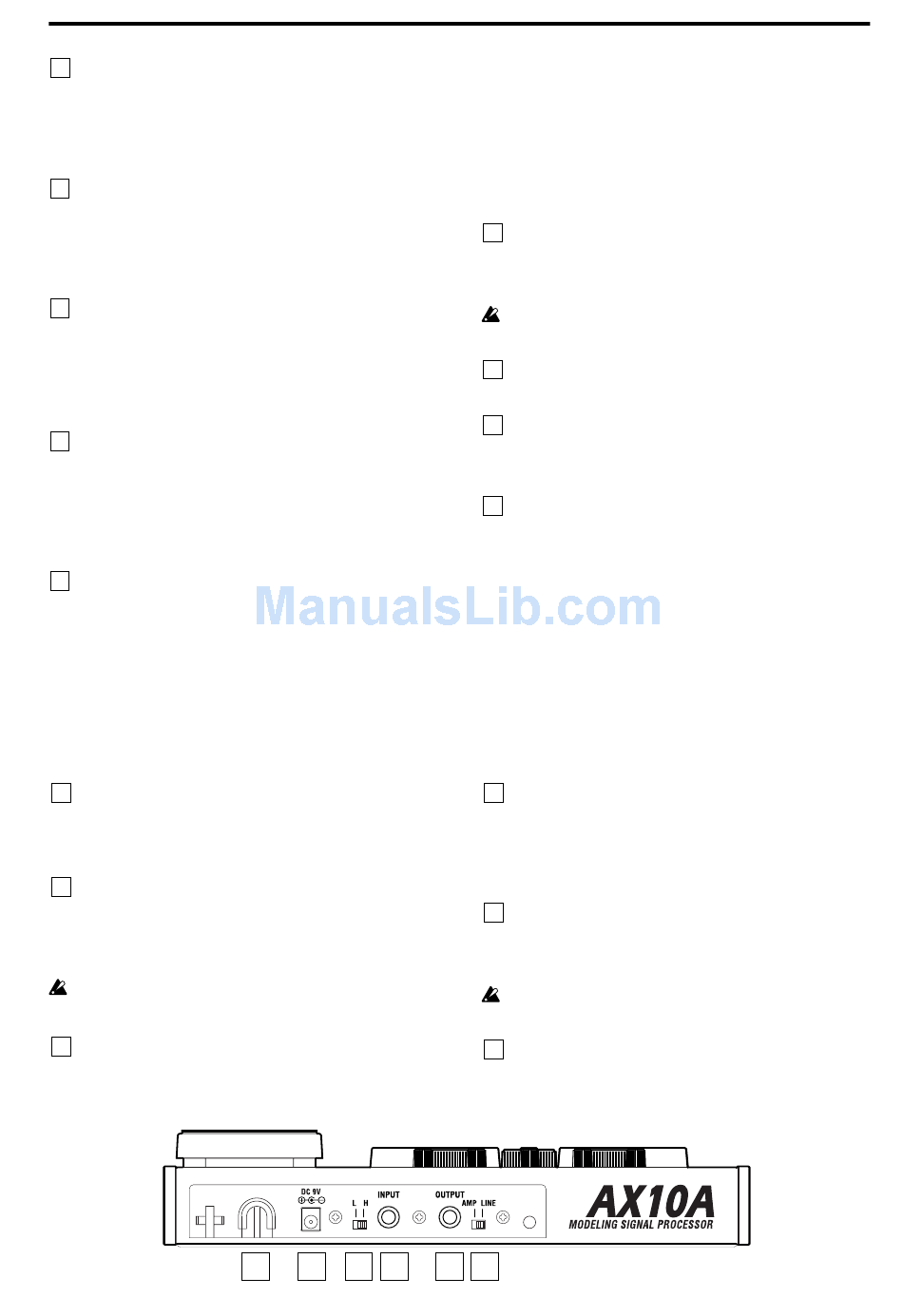

Rückseite
20 INPUT L/H-Wahlschalter
Wählen Sie diesen Schalter je nach Pickup-Ausgang Ihrer Gitarre.
H: Geeignet für Gitarren mit hohem Ausgangs-Pickup
L: Geeignet für Gitarren mit niedrigem Ausgangs-Pickup
21
INPUT-Buchse
Schließen Sie Ihre Gitarre an diese Buchse an. Verwenden Sie
einen 1/4-Zoll-Monostecker. Wenn der AX10A mit
Batteriestrom betrieben wird, schaltet das Gerät ein, wenn Sie
den Stecker in diese Buchse stecken.
Wenn der AX10A mit Batteriestrom läuft, schaltet er nicht ein,
wenn ein 1/4-Zoll-Stereostecker eingesteckt wird.
22
OUTPUT-Buchse
Verbinden Sie diese Buchse mit Ihrem Gitarren-Amp,
Recorders oder Kopfhörer.
25 24 20 21
RED : CHO (rot): Chorus-Effekt
GRN : AMB (grün): Mit AMBIENCE gewählter Effekt
OFF : VOLUME (erloschen): Lautstärke-Pedal
Durch Gedrückthalten der FUNCTION-Taste und drücken
dieser Taste können Sie den Modus „Bank Hold" als die Art
wählen, in der die Programme gewählt werden (BANK HOLD).
Siehe „Wählen von Programmens: b" (S.33).
16
Expression-Pedal
Sie können dieses Expression-Pedal zum Steuern von Effekten
oder Lautstärke wählen. Durch Vorschieben des Pedals nach vorne
können Sie den gewählten Pedal-Effekt ein- und ausschalten.
VOLUME und NOTCH können durch Vorschieben des Pedals
ein- oder ausgeschaltet werden.
17 PEDAL LED
Diese LED leuchtet auf, wenn das Expression-Pedal aktiv ist.
18
ORIGINAL VALUE LED
Diese LED leuchtet, wenn der bearbeitete Wert identisch mit
dem gespeicherten (originalen) Wert ist.
19 Programmwahlschalter DOWN/BANK DOWN,
UP/BANK UP –BYPASS, TUNE–
Verwenden Sie diese Schalter zum Wählen von Programmen.
Sie können Programme auf eine von drei Arten wählen. Siehe
„Wählen von Programmens" (S.33)
Wenn Sie die Tasten UP und DOWN gleichzeitig drücken, werden
die Effekte umgangen und der Tuner arbeitet (BYPASS) (S.33).
23
AMP/LINE-Wahlschalter
Stellen Sie diesen auf „AMP", wenn Sie an ein PA-System
oder einen Gitarrenverstärker für Verwendung bei hoher
Lautstärke anschließen. Verwenden Sie die Einstellung „LINE",
wenn Sie an einen Recorder oder Kopfhörer usw. anschließen.
24 DC9V
Das getrennt erhältliche Netzteil kann hier angeschlossen
werden (S.32). Wenn dieser Anschluss vorgenommen ist, wird
das Gerät automatisch eingeschaltet.
Sie müssen immer das vorgeschriebene Netzteil verwenden
(S.38).
25 Kabelhaken
Wenn das getrennt erhältliche Netzteil verwendet wird, schließen
Sie das Kabel des Netzteils um diesen Haken an (S.32).
22 23
31
