5.

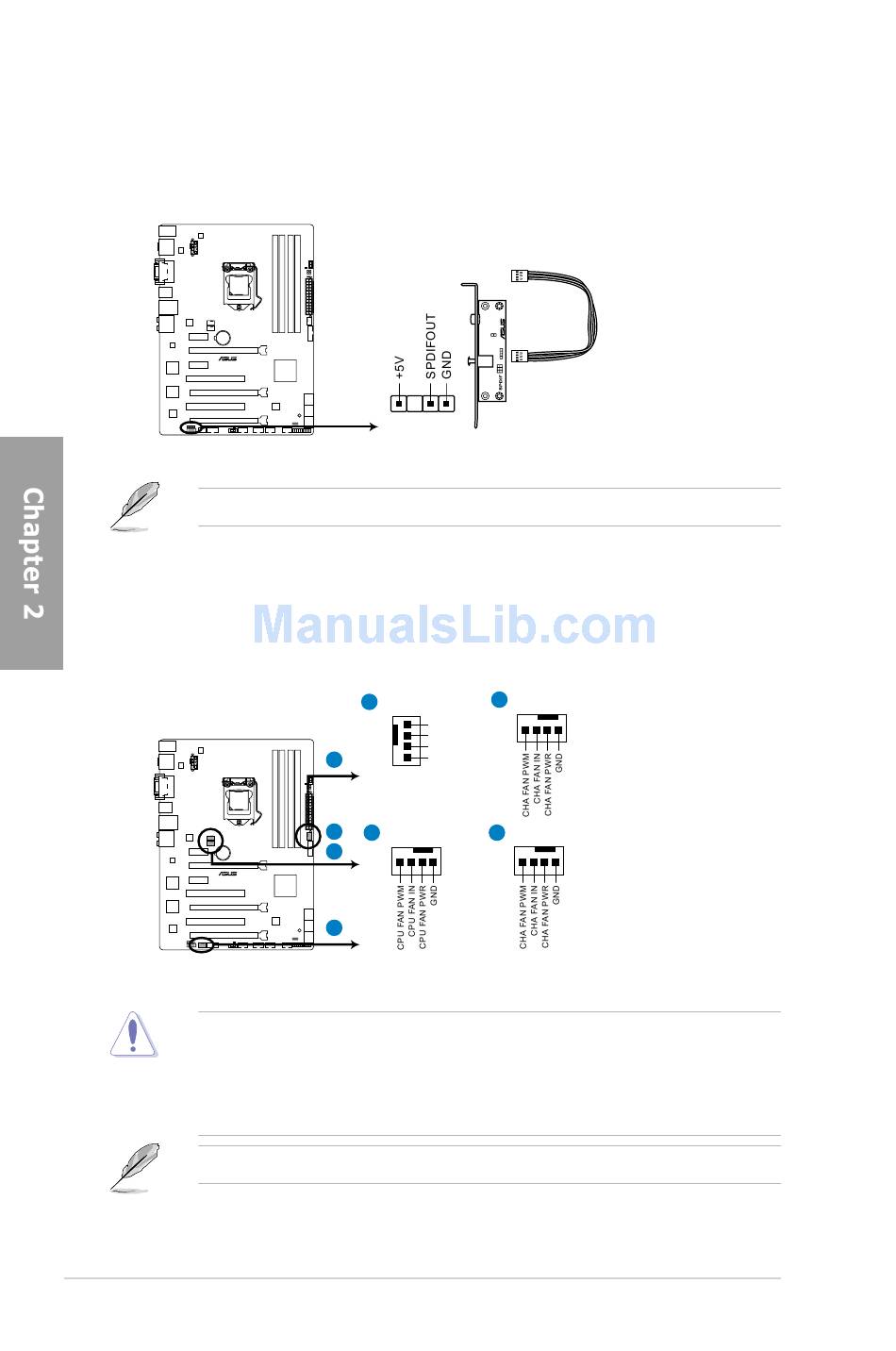

デジタルオーディオコネクター (4-1 ピン SPDIF_OUT)
S/PDIFポート追加用のコネクターです。 S/PDIF出力モジュールを接続します。 S/PDIF Out
モジュールケーブルをこのコネクターに接続し、 PCケースの後方にあるスロッ トにモジュール
を設置します。
P8Z77-V LK
P8Z77-V LK Digital audio connector
S/PDIF出力モジュール、 S/PDIF出力モジュールケーブルは別途お買い求めください。
6.
CPUファン、 ケースファンコネクター
（4ピン CPU_FAN、 4ピン CHA_FAN1/2、 3ピン）
ファンケーブルをマザーボードのファンコネクターに接続し、 各ケーブルの黒いワイヤーが
コネクターのアースピン （GND） に接続されていることを確認します。
P8Z77-V LK
P8Z77-V LK fan connectors
PCケース内に十分な空気の流れがないと、 マザーボードコンポーネントが損傷する恐れがあります。
組み立ての際にはシステムの冷却ファン （吸/排気ファン） を必ず搭載してく ださい。 また、 吸/排気
ファン の電源をマザーボードから取得することで、 エアフローをマザーボード側で効果的にコントロ
ールすることができます。 また、 これはジャンパピンではありません。 ファンコネクターにジャンパ
キャップを取り付けないでく ださい。
CPU_FAN コネクターは、 最大1A （12W） までのCPUファンをサポートます。
2-22
SPDIF_OUT
2
CHA_FAN3
1
GND
CHA FAN PWR
CHA FAN IN
CHA FAN PWM
1
2
CPU_FAN
3
4
3
4
CHA_FAN1
CHA_FAN2
Chapter 2: ハードウェア
