RocketFish RF-WHD210 Manual D'installation Rapide

I
RF-WHD210 Ensemble WirelessHD à 4 ports
Guide d'installation rapide
Introduction
Merci d'avoir acheté cet ensemble WirelessHD à 4 ports de Rocketfish. Ce produit est conçu pour
transmettre l'intégralité des signaux sans fil non compressés de quatre périphériques source
HDMI (lecteur Blu-ray, décodeur TV câblée/satellite, console de jeux, ordinateur portatif, etc.), à
un TVHD ou un projecteur à une distance allant jusqu'à 30 pieds dans la même pièce. Il est
important de noter que la fréquence de 60 GHz utilisée par ce produit fournit la largeur de
bande nécessaire pour transmettre intégralement l'information émise par le périphérique
source à l'affichage, sans compression ni perte de bit. Toutefois elle ne permet pas de traverser
les murs ou les planchers. Aussi ce produit ne permet pas de transmettre des signaux d'une
pièce à l'autre.
Suivre les étapes de ce Guide d'installation rapide pour effectuer une installation correcte de ce
produit. En cas de difficultés pour sa mise en service après avoir suivi les étapes de ce guide,
consulter le Guide de l'utilisateur détaillé qui est également fourni avec le produit. Il renferme
des informations techniques sur les problèmes et les solutions potentielles. Si les instructions
supplémentaires et la section des problèmes et solutions du Guide de l'utilisateur ne permettent
pas de l'installer avec succès, contacter le service à la clientèle en appelant le 800-620-2790 ou
visiter www.rocketfishproducts.com pour toute assistance supplémentaire.

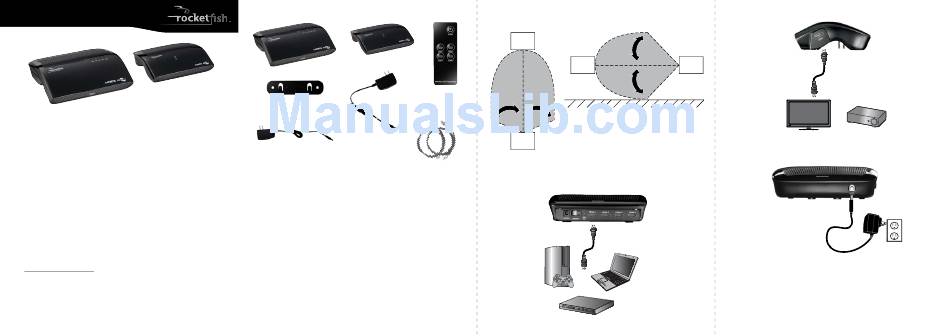

Contenu de l'emballage
Récepteur WirelessHD 60 GHz
Émetteur WirelessHD 60 GHz
Adaptateur
Support de montage mural
d'alimentation c.a.
(pour utiliser avec le récepteur)
pour le récepteur
Câbles HDMI à haut débit (2)
Adaptateur d'alimentation
c.a. pour l'émetteur
Mise en service de l' e nsemble WirelessHD
Conseils :
• L' é metteur et le récepteur WirelessHD ont été jumelés en usine et doivent se reconnaître dans
la minute qui suit l'installation et la mise sous tension tel que décrit dans ces instructions.
• Tester l' e mplacement de l' é metteur et du récepteur à la recherche du meilleur signal avant
de les monter de façon permanente ou d'installer quoi que ce soit.
• Pour une performance et une portée optimale, monter le récepteur verticalement sur le
mur à côté du téléviseur (pas derrière le téléviseur) ou en position inversée au plafond près
du projecteur. Vérifier que les logos de Rocketfish et WiHD sur le récepteur sont visibles à
partir de l' e ndroit où l' é metteur est monté dans la pièce. Pour toute information détaillée
sur le montage du récepteur, voir le Guide de l'utilisateur.
• N'utiliser que des câbles HDMI à haut débit pour toutes les connexions (les câbles
Rocketfish par exemple). Des câbles HDMI de mauvaise qualité peuvent affecter de façon
négative la performance et ne pas prendre en charge toutes les fonctionnalités des
périphériques connectés.
• Ne pas disposer l' é metteur ou le récepteur à l'intérieur d'une armoire ou dans un endroit où
leur ligne de mire de la pièce serait obstrué.
Vue supérieure
Émetteur
Émetteur
32,8 pi
(10 m)
Télécommande
82° 82°
16,4 pi 16,4 pi
(5 m) (5 m)
Récepteur
1 Connecter le périphérique source HDMI (jusqu'à quatre) à l' é metteur WirelessHD à l'aide
de câbles HDMI à haut débit.
Câbles HDMI
2 Connecter le récepteur WirelessHD au téléviseur ou au projecteur à l'aide d'un câble HDMI
à haut débit.
Vue latérale
16,4 pi (5 m)
47°
32,8 pi
(10 m)
Récepteur
47°
16,4 pi (5 m)
Sol
3 Connecter les adaptateurs c.a. inclus pour l' é metteur et le récepteur aux prises d' e ntrée c.c.
puis les brancher sur une prise secteur c.a.
Remarque : Les adaptateurs c.a. inclus sont étiquetés afin que les adaptateurs corrects
soient utilisés pour l' é metteur et le récepteur.
4 Mettre le téléviseur ou le projecteur en marche et au moins l'un des périphériques source
connecté à l' é metteur.
Remarque : Vérifier que le téléviseur ou le projecteur est réglé sur l' e ntrée HDMI à
laquelle le récepteur WirelessHD est connecté.
Câble HDMI
OU
