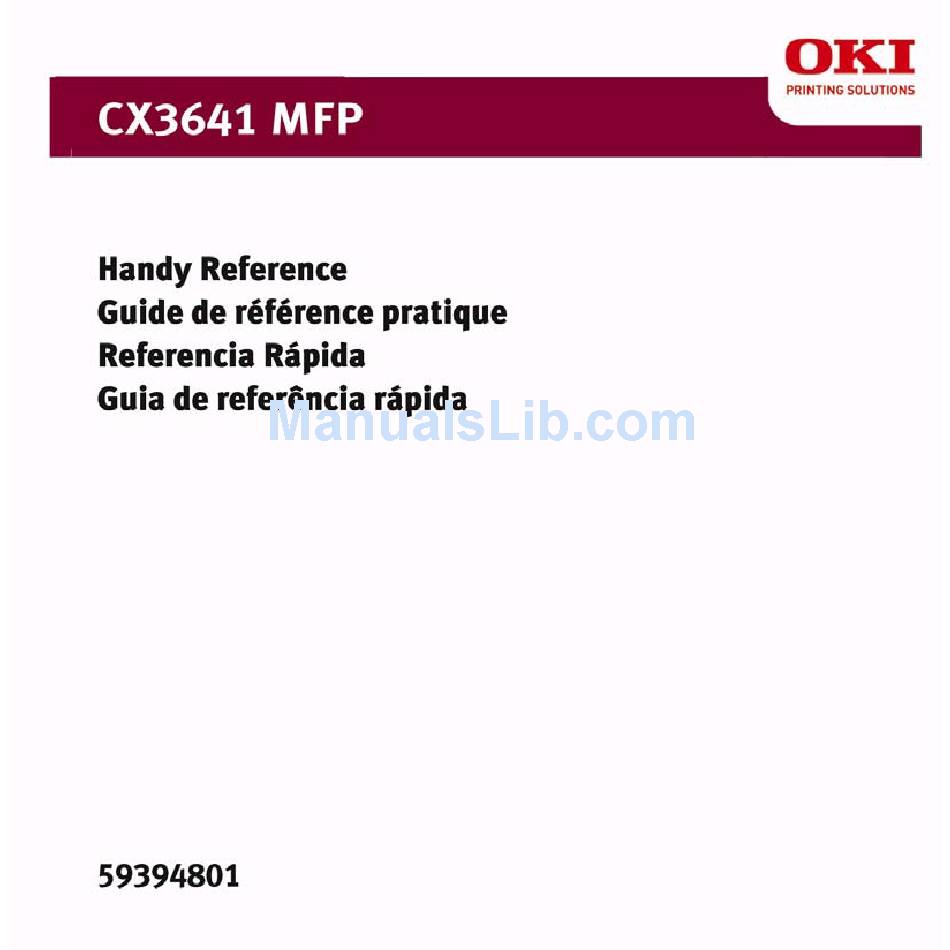

Oki CX3641MFP Handy Reference

Oki CX3641MFP Handy Reference

Cx3641mfp handy reference (english, fran栩s, espa?ol, portugu鱩
Hide thumbs Also See for CX3641MFP:
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual See also: Configuration Manual, User Manual

Advertisement

Table of Contents
loading

Related Manuals for Oki CX3641MFP

Summary of Contents for Oki CX3641MFP

  • Page 2: Table Of Contents

    Contents Table des matières Warning ....4 Avertissement ....55 Printing Basics .
  • Page 3 Contenido Sumário Advertencia ....106 Aviso ....157 Impresión: básico .

  • Page 4: Warning

    Important safety warnings follow. Be sure to read and observe all safety warnings in this Handy Reference. Warning...

  • Page 5: Printing Basics

    Printing Basics Print Trays Multi-Purpose (MP) Tray Important! Print media must be able to withstand the See pages 11-12 for more information. temperature and pressure of the fusing process. Trays 1-4 See page 8 for more information. • Print Media >...

  • Page 6: Exit Paths

    Exit Paths Face Down (Top) This is the tray that is normally used. The tray holds up to 500 sheets of 20-lb. (75 g/m ) paper. Usable for paper up to 57 lb. US Bond (216 g/m The Face-Up exit tray (see next page) must be used for special media or for papers heavier than 57-lb.
  • Page 7 Exit Paths Face Up (Side) The side (face-up) exit tray provides a straight-through print path. It holds up to 250 sheets of 20-lb. (75 g/m ) paper. Use the straight-through path when printing transparencies, labels and heavy card stock (above 57 lb. US Bond (216 g/m Always use the side exit when printing from the MP Tray.

  • Page 8: Loading Print Media

    Loading Print Media Trays 1-4 Media Specifications Paper: 17 to 57 lb. US Bond (64 to 216 g/m Weight Range Tray 1 Only: Transparencies 0.10 to 0.11 mm thick ® (recommended 3M CG3720, OKI 52205701) Paper, plain or glossy: Letter SEF , Letter LEF*, Standard Sizes: Legal-14, Legal-13.5, Legal-13, Tabloid, Executive, A4...
  • Page 9 Loading Print Media Trays 1-4 1. Pull out the tray and squeeze the the guide forward or backward to fit base of the side paper guide (!) to the size paper you are using. adjust it for the size paper you are using.

  • Page 10: Loading Trays

    Loading Print Media Loading Trays 1-4 4. Load the paper, print side down: Note: For Letterhead stationery: Long edge feed—face down, top toward the back of the printer. Short edge feed—face down, top to the right: 5. Check that the paper guides are snug, but not tight, against the paper.
  • Page 11 Loading Print Media MP Tray Media Specifications Paper: 17 to 87 lb. US Bond (35 to 181 lb. Index, 64 to 330 Weight Range metric) Labels: 0.1 to 0.2 mm thick, including carrier sheet (recommended Avery 5161, 7162, 7664, 7666) Transparencies: 0.10 to 0.11 mm thick (recommended 3M CG3720, OKI 52205701) Paper: Letter SEF...
  • Page 12 Loading Print Media MP Tray Media Specifications Takes: • 230 sheets 20-lb. (75 g/m ) paper • 100 sheets of labels (recommended Avery 5161, 7162, 7664, 7666) • 25 envelopes • 100 Transparencies (recommended, 3M CG3720, OKI 52205701) • Banners, hand-fed one at a time...

  • Page 13: Loading The Mp Tray

    Loading Print Media Loading the MP Tray Loading Media, MP Tray fan_paper_F2_10.jpg Print side up.
  • Page 14 Loading Print Media Loading the MP Tray Note: Note: Letterhead Stationery Labels & Transparencies: (Letter, A4 or B5): •Print side up. •Default = long edge feed. •Long edge feed—aim top toward the back of the printer: C96_LoadP aperMPTray manl_le.jpg _Labels_cro p.jpg Envelopes: •Flap side down, aimed into the...

  • Page 15: Check The Media Size

    Loading Print Media Loading the MP Tray Check the Media Size Transparencies: Set Media Type Default = Letter Long Edge (Letter a ∇/Δ keys → Media Type Press LEF) NTER 1. Press NTER b ∇/Δ keys → Transparency Press NTER 2.

  • Page 16: Media Information

    Media Information Standard Paper, Glossy Paper Standard Paper_____________ Glossy Paper _______________ Standard paper is the printer. default. The following glossy papers have been tested and are recommended: Do not use • Mowhawk 37-101 Color Copy • Heavily coated or smooth paper Ultra-Gloss CIS 49 lb.

  • Page 17: Recycled Paper

    Media Information Recycled, Banners, Labels, Cards Recycled Paper _____________ Recommended labels: • Avery 5161 letter Recycled paper must • Avery 7162, 7664, 7666 A4 • be manufacturer approved for use Select the following settings in the in dry toner based copiers or laser/ driver: LED printer.
  • Page 18 Media Information Envelopes, Transparencies Envelopes _________________ Transparencies _____________ Important! Caution! Never use envelopes with metal clasps, Avoid office transparencies designed snaps, windows, or V-flap seals: for use by hand with marker pens. These will melt in the fuser and cause damage.

  • Page 19: The Printer Menu

    The Printer Menu Weight Settings ) : Menus → Trayx Config → Media Weigh t. From, the menu (press NTER Important!: Printer driver settings override printer menu settings. Setting Tray(s) US Bond Metric Index Auto (default) 17 to 57 lb. 35 to 118.6 lb.

  • Page 20: Structure

    The Printer Menu Structure Printing the Configuration For more information, see the on-line User's Guide on the Documentation Report CD provided with your printer or at Print out the Configuration Report to http://my.okidata.com see a listing of the menu items and their settings: Basic Menu Structure 1.

  • Page 21: Changing Settings

    The Printer Menu Changing Settings C96_ReadyT oPrint.jpg 1. Press to switch to the menu 4. Use the ∇, Δ and keys to drill NTER NTER mode. down to the item you wish to change. 5. Use the ∇/Δ keys to move to the C98_Functio setting you wish to engage.

  • Page 22: Secure Print

    The Printer Menu Secure Print Applies only to models equipped with 7. Use the ∇/Δ keys to enter the value the Hard Disk Drive (standard on for Set Collating Amount. Press NTER Model C9850hdn). Secure Print: The document First the document is assigned a prints and is deleted.

  • Page 23: Setting Power Save

    The Printer Menu Setting Power Save Disable Power Save Power Save sets how long the printer waits before going into standby mode 1. Press NTER (default = 60 min.). 2. ∇/Δ keys → . Press Admin Setup Set the Time Interval NTER 1.

  • Page 24: Generating Reports

    The Printer Menu Generating Reports Printing Reports Available Reports Which reports are available depends in part on how your printer is configured and which options are installed. Examples of reports: 1. Press NTER • PS Test Page: general EFI Fiery 2.

  • Page 25: Duplex Printing

    Duplex Printing (Printing on Both Sides of the Page) Long Edge versus Short Specifications Edge Paper Weight • All size papers: 17 to 32 lb. US Long Edge Bond (64 to 120 g/m • Letter, Tabloid, A4 and A3 size paper only: up to 50 lb.

  • Page 26: Printing On Both Sides Of The Page

    Duplex Printing (Printing on Both Sides of the Page) Paper Sizes* 2. On the Setup tab, select Long Edge • Standard: Letter SEF*, Letter LEF, or Short Edge under 2-Sided Legal-14, Legal-13.5, Legal-13, Printing. Tabloid, Tabloid Extra, Executive, A3, A3 Wide, A3 Outsize, A4 SEF, A4 LEF, A5, A6, B4, B5 SEF, B5 LEF.

  • Page 27: Control Panel Lights

    Control Panel Lights Ready Attention The printer is on line. On: Warning! The printer needs attention, but will continue to operate. An error message The printer is off line. displays: Toner Low, Paper Near End, etc. Flashing The printer is receiving data. Normal.

  • Page 28: Error Messages

    Error Messages Help Button Your printer has a built-in help For more information on error system. messages, see the on-line User's Guide on the Documentation CD provided with your printer or at http://my.okidata.com C96 Help jpg When an error message appears on HELP .

  • Page 29: Frequent Paper Jams

    Frequent Paper Jams If you are experiencing frequent paper Envelopes must be loaded flap down, top edge toward the printer. jams, check the following items. • Is the printer level? • Is the media you are using within specification (see page 19)? Media that is too light or too heavy will often cause jams.

  • Page 30: Clearing Paper Jams

    Clearing Paper Jams Scanner (ADF) Jam 1. Press the release button (1) and lift the ADF feed cover (2). 2. Pull out the sheet (3). 3. Close the ADF feed cover.
  • Page 31 Clearing Paper Jams Printer Tray Side Cover 1. Squeeze the catch (1) and open the Open Cover, Paper Jam side cover. tttt Side Cover There is a jam in one of the standard paper trays (1 through 5) indicated by tttt.
  • Page 32 Clearing Paper Jams Printer Tray Side Cover 2. Hold the tab (1) and turn the paper 3. Gently remove the jammed paper. guide outward. 4. Turn the paper guide back inward and close the side cover.

  • Page 33: Printer Side Cover

    Clearing Paper Jams Printer Side Cover 3. Gently remove the jammed paper. Open Cover Paper Jam Side Cover 1. If the MP Tray is open, close it to provide access to the side cover. 2. Pull the release lever (1) and open the side cover.

  • Page 34: Printer Top Cover

    Clearing Paper Jams Printer Top Cover 1. Place one hand firmly on the front Open Cover, Paper Jam handle (1) of the scanner shelf, Printer Top Cover then carefully press the release handle (2) so that the shelf lifts out of the way.
  • Page 35 Clearing Paper Jams Printer Top Cover 2. Open the top cover. 3. Squeeze the basket handle (1) and raise the drum basket. Warning! Be careful not to touch the fuser unit which is HOT after printing. The area is clearly marked.
  • Page 36 Clearing Paper Jams Printer Top Cover 4. Gently remove any jammed paper. Caution! Be careful not to touch the fuser unit which may be hot after printing. If the fuser unit is hot, wait until it cools before attempting to remove any jammed paper.
  • Page 37 Clearing Paper Jams Printer Top Cover 6. Pull up the jam release levers (1) 7. Place the fuser unit back in the and remove the jammed paper. printer and turn the lock lever to lock it in place.
  • Page 38 Clearing Paper Jams Printer Top Cover 8. If paper is jammed near the exit, 9. Open the side cover (paper exit) open the face up stacker (1). and gently remove the jammed sheet.
  • Page 39 Clearing Paper Jams Printer Top Cover 10.Close the side cover, then close the 12.Close the top cover. face-up stacker. 11.Lower the image drum basket and press down to lock it in place.
  • Page 40 Clearing Paper Jams Printer Top Cover 13.Place one hand firmly on the front TO PREVENT ANY handle of the scanner shelf, then POSSIBLE CRUSHING press the release handle and OF FINGERS, KEEP carefully lower the scanner shelf, YOUR HANDS AWAY FROM THE POSTS AT making sure it locks in place.
  • Page 41 Clearing Paper Jams Duplexer Jam 2. Press the duplex cover release Check Duplex Unit button (1) and open the cover. Paper Jam 1. If you have the optional finisher unit installed, push in on the lever (1) and separate the finisher form the printer.
  • Page 42 Clearing Paper Jams Duplexer Jam 3. Gently pull out the jammed sheet. 4. Squeeze the duplex release levers and pull out the duplexer.
  • Page 43 Clearing Paper Jams Duplexer Jam 5. Holding the front top cover by the 6. Gently remove the jammed paper. grip (1), push it gently inwards and raise it.
  • Page 44 Clearing Paper Jams Duplexer Jam 7. In a similar manner, check for and 8. Lower the two duplexer top covers. clear any paper jammed under the rear top cover.
  • Page 45 Clearing Paper Jams Duplexer Jam 9. Swing up the front cover for the 10.If you have the optional finisher, duplexer and push the duplexer push it back into place on the back into the printer. printer.

  • Page 46: Maintenance

    Maintenance Cleaning the LED Heads Clean the LED heads 1. Place one hand firmly on the front handle (1) of the scanner shelf, • when you install a new toner then carefully press the release cartridge. handle (2) so that the shelf lifts out •...

  • Page 47: Cleaning The Led Heads

    Maintenance Cleaning the LED Heads 2. Open the top cover about half way. C96_ Clean LEDs 4. Use the lens cleaner supplied with the toner cartridges (or a clean, soft cloth) to gently clean the LED heads. 3. This allows access to the LED heads (1) without the guards in the way.
  • Page 48 Maintenance Cleaning the LED Heads 5. Close the top cover. 6. Place one hand firmly on the front handle of the scanner shelf, then press the release handle and carefully lower the scanner shelf, making sure it locks in place. TO PREVENT ANY POSSIBLE CRUSHING OF FINGERS, KEEP...
  • Page 49 Maintenance Cleaning the Tray 1 Feed Rollers 1. Remove items such as wrist 3. Turn the printer off. watches or bracelets so they do not catch in the mechanism. 2. If a hard disk drive is installed in the printer, press and hold the SHUTDOWN/RESET button on the control panel for 3 seconds and wait for the display to tell you it is...
  • Page 50 Maintenance Cleaning the Tray 1 Feed Rollers 4. Open Tray 1 side cover. 5. Remove Tray 1 from the printer.
  • Page 51 Maintenance Cleaning the Tray 1 Feed Rollers 6. Gaining access through the gap left 7. Replace tray 1. by tray 1, wipe the three paper feed rollers (1) with a soft cloth lightly moistened with water. 8. Close the tray 1 side cover and turn the printer on.

  • Page 52: Replacement Supplies

    Toner Cartridges Where to Purchase • Consult the dealer where you purchased your printer C96_Toner.jpg • Consult an Oki Data Authorized Sales or Service Dealer. For the nearest dealer, call 1-800-654-3282. • U.S., Puerto Rico, Guam, U.S. Virgin Islands only: Order on the Internet www.okidata.com...
  • Page 53 Replacement Supplies Image Drums Other Items C96_Fuser.jpg C96_belt.jpg 1f.tif, 2f.tif C96_Drum.jpg Color OKI # Black ......42918104 Cyan ......42918103 Magenta...... 42918102 Yellow......42918101 Item Oki # Fuser ( ) ..42931701, 120V ..42931702, 230V Transfer Belt ( ) ..42931601 Waste Toner Box ..

  • Page 54: Service And Support

    Service and Support • Visit our multilingual web site OKI is a registered trademark of Oki Electric Industry Company, Ltd. www.okidata.com 3M is a trademark or registered • Visit trademark of 3M. • Call 1-800-654-3282. Adobe, and PostScript are trademarks of Adobe Systems, Inc.

  • Page 55: Avertissement

    Consignes de sécurité importantes ci-après. Lisez et observez attentivement toutes les consignes de sécurité du présent Guide de référence pratique. Avertissement...

  • Page 56: Impression : Notions De Base

    Impression : Notions de base Bacs Bac multifonction (MF) Importante! Le support d'impression doit pouvoir Pour plus d’informations, consultez la supporter la température et la pression du page 62-62. procédé de fusion. Bacs 1-4 Pour plus d’informations, consultez la page 59. •...

  • Page 57: Sorties

    Sorties Face vers le bas (Dessus) Ce bac est celui normalement utilisé. Peut contenir jusqu'à 500 feuilles de 20 lb. (75 g/m Peut contenir du papier bond US jusqu'à 57 lb. (216 g/m Le bac de sortie face vers le haut (voyez la page suivante) doit être utilisé...
  • Page 58 Sorties Face vers le haut (bac latéral) Le bac de sortie latéral (face vers le haut) fournit un circuit d'impression droit. Peut contenir jusqu'à 250 feuilles de 20-lb. (75 g/m Utilisez un circuit d'impression droit lorsque vous imprimez transparents, étiquettes ou cartonné épais (supérieures à...

  • Page 59: Chargement Des Supports D'impressio

    Chargement des supports d'impressio Spécifications du support bac 1-4 Papier : 216 g/m Grammage : 17 à 57 lb. Bond US à Bac 1 uniquement : Transparents 0.10 0.11 mm d’ép à ® (recommandé 3M CG3720, OKI 5220570) Papier, ordinaire ou glacé : lettre SEF , lettre LEF*, légal-14, Les Formats légal-13.5, légal-13, tabloïde, Executive, A4 SEF, A4 LEF, A5,...
  • Page 60 Chargement des supports d'impression Bacs 1-4 1. Retirez le bac et poussez sur la l'arrière pour l'ajuster selon le base du guide-papier latéral afin de papier utilisé. l'ajuster pour le format de papier utilisé. 3. Aérez le papier. 2. Poussez la détente du guide avant / arrière (1) vers la droite, puis fan_pap déplacez le guide vers l'avant ou...
  • Page 61 Chargement des supports d'impression Bacs 1-4 4. Côté d'impression vers le bas : Note: Pour papier à en-tête : Alimentation côté long— face vers le bas, haut de page vers l'arrière de l'imprimante : Alimentation côté court—face vers le bas, haut de page vers la droite : 5.
  • Page 62 Chargement des supports d'impression Paramètres de supportm : Bac MF Grammage : Papier : 87 lb. Bond US, (35 181 lb. Index, 64 17 à à à metric) Étiquettes: De 0,1 à 0,2 mm d'épaisseur incluant l'endos (recommandé Avery 5161, 7162, 7664, 7666) Transparents: 0.10 0.11 mm d’ép (recommandé...
  • Page 63 Chargement des supports d'impression Paramètres de supportm : Bac MF Capacité : • Papier : 230 feuilles de 20-lb. (75 g/m • 100 étiquettes (recommandé Avery 5161, 7162, 7664, 7666) • 25 enveloppes • 100 transparents (recommandé 3M CG3720, OKI 52205701) •...
  • Page 64 Chargement des supports d'impression Bac MF Chargement des supports, Bac MF fan_paper_F2_10.jpg Côté d'impression vers le haut.
  • Page 65 Chargement des supports d'impression Bac MF Note: Note: Pour papier à en-tête (Lettre, A4 Transparents et & étiquettes : ou B5): •le côté d'impression vers le haut. •Défaut = alimentation côté long. •Alimentation côté long—haut de page vers l'arrière de C96_LoadP l'imprimante : aperMPTray...
  • Page 66 Chargement des supports d'impression Bac MF Vérifiez le format de support Configurez le type de support : Transparents Défaut = Lettre côté long (Letter LEF) Touche ∇/Δ → Media Type (Type 1. Appuyez sur NTER Appuyez sur média). NTER Menus. Appuyez sur Touche ∇/Δ...

  • Page 67: Information Sur Le Support

    Information sur le support Papier standard, papier glacé, papier recycle Papier standard ____________ • Oki 52208901, 52208902 Ultra Glossy 42 lb. bond US (150 g/m Le réglage par défaut. Le papier glacé peut être alimenté Ne pas utiliser depuis n'importe quel bac de papier •...
  • Page 68 Information sur le support Bannières, étiquettes, papier épais, Papier pour bannières _______ long, lettre côté court, A4 côté long, A4 côté court) Idéalement, le papier bannière devrait • Media Type [Type de support] = Labels être bond US de 34 lb (128 g/m Étiquettes”) •...
  • Page 69 Information sur le support Enveloppes, Transparents Enveloppes ________________ Transparents _______________ Importante! Attention! N'utilisez jamais des enveloppes avec Évitez d'utiliser des transparents agrafes métalliques, fenêtres ou conçus pour être utilisés avec des fermetures à rabat en V : marqueurs. Ceux-ci peuvent fondre et endommager l'unité...

  • Page 70: Menu De L'imprimante

    Menu de l’imprimante Paramètres des grammages ) : Menus → Trayx Config [Config. de Depuis le Menu (appuyez sur NTER bacx] → Media Weight [Grammage] . Importante! : Les paramètres du pilote d'imprimante ont préséance sur les paramètres du menu de l'imprimante. Paramètre Bac(s) Bond US...

  • Page 71: Structure

    Menu de l’imprimante Structure Structure des menus Impression du rapport de configuration – Configuration Imprimez le rapport de configuration – Print Pages [Imprimer pages] afin de voir la liste des articles de – Suspend Printing [Suspendre menu et leurs réglages : impression] 1.

  • Page 72: Modifier Le Paramètres

    Menu de l’imprimante Modifier le paramètres 4. Continuez d'appuyer sur les 1. Appuyez sur pour activer le NTER touches ∇, Δ et pour accéder mode Menu. NTER à l'élément que vous désirez modifier. 5. Utilisez la touches ∇/Δ pour accéder au réglage à...

  • Page 73: Impression Confidentielle

    Menu de l’imprimante Impression confidentielle S'applique uniquement aux impri- 6. Appuyez sur NTER mantes ayant un disque dur installé 7. Utilisez les touches ∇/Δ pour entrer (standard sur le modèle C9850hdn). une valeur pour Définir nombre assemblage. Appuyez sur Le document se voit tout d'abord NTER attribué...

  • Page 74: Configuration De Économie D'énergie

    Menu de l’imprimante Configuration de économie d'énergie Désactiver Économie Économie d'énergie permet de configurer le délai requis pour 1. Appuyez sur NTER l'imprimante avant de passer en mode 2. Touches ∇/Δ → Admin Setup [config d'attente (défaut = 60 min). admin]..

  • Page 75: Rapports

    Menu de l’imprimante Rapports Impression de Rapports Rapports Disponibles Les rapports disponibles dépendent en partie de la manière dont l'imprimante est configurée et quelles options sont installées. Des exemples de rapports : 1. Appuyez sur NTER • PS Test Page [Page de test PS]: 2.

  • Page 76: Impression Duplex

    Impression duplex (Impression sur les deux côtés d'une page) Grand côté c. petit côté Spécifications Grand côté Grammage du papier • Tous les formats de papier: 17 à 32 lb. US Bond (64 à 120 g/m • Lettre, Tabloide, A4 et A3 uniquement: jusqu'à...
  • Page 77 Impression duplex Formats de papier* Properties [Propriétés] ou • Standard: Lettre SEF*, Lettre LEF, Preferences [Préférences]. -14, -13.5, -13, légal légal légal 2. Pour tous les systèmes sauf Tabloïde, Tabloïde extra, Executive, Windows 2000, cliquez sur A3, A3 large, A3 hors format, A4 Properties [Propriétés] ou SEF, A4 LEF, A5, A6, B4, B5 SEF, B5 Preferences [Préférences].

  • Page 78: Témoins Du Panneau De Commande

    Témoins du panneau de commande Ready Attention Allumé L'imprimante est en ligne. Allumé : Avertissement! L'imprimante a besoin d'une Éteint attention, mais peut continuer à L'imprimante est hors ligne. fonctionne. Un message d'erreur Clignotant s'affiche : Toner Low [Toner Bas], Paper L'imprimante reçoit des données.

  • Page 79: Messages D'erreur

    Messages d'erreur Le bouton Help L'imprimante possède un système Pour plus d'information sur les d'aide intégrée. messages d'erreur, affichage du Guide de l'utilisateur en ligne en ligne sur le CD de documentation fourni avec l'imprimante ou sur le http://my.okidata.com (anglais uniquement).
  • Page 80 Bourrages fréquents Lorsque des bourrages papier se • Les enveloppes se bloquent dans l'appareil. Assurez-vous que la pile produisent souvent, vérifiez les est bien alignée. Les enveloppes éléments suivants. doivent être chargées avec le rabat • L'imprimante est-elle de niveau? vers le bas, partie supérieure vers •...

  • Page 81: Dégagé Un Bourrage

    Dégagé un bourrage Bourrage du scanner (CAD) 1. Appuyez sur le bouton de déverrouillage (1) et soulevez le couvercle du CAD (2). 2. Tirez la feuille (3). 3. Fermez le couvercle du CAD.
  • Page 82 Dégagé un bourrage Couvercle latéral de bac 1. Serrez la poignée (1) du capot Open Cover, Paper Jam latéral du bac 1 et ouvrez le capot. tttt Side Cover Ouvrir capot, Bourrage papier Couv. lat. tttt Bac 1, ou l'un des bacs 2 à 5 (le cas échéant), peut apparaître à...
  • Page 83 Dégagé un bourrage Couvercle latéral de bac 2. Tirez le levier de déverrouillage (1) 3. Retirez soigneusement le papier et ouvrez le couvercle latéral. bourré 4. Remettez le guide de papier en position et refermez le capot latéral du bac.
  • Page 84 Dégagé un bourrage Couvercle latéral de l'imprimante 3. Retirez soigneusement le papier Open Cover Paper Jam bourré. Side Cover Ouvrir capot, Bourrage papier Couv. lat. 1. Si le bac MF est ouvert, fermez-le de manière à voir le couvercle latéral 2.
  • Page 85 Dégagé un bourrage Capot supérieur de l'imprimante 1. Tenez fermement la poignée avant Open Cover, Paper Jam de la plate-forme du scanneur avec Printer Top Cover une main (1), puis appuyez lentement sur le levier de Ouvrir capot, Bourrage papier déverrouillage de la plate-forme (2) Capot supérieur du scanneur pour soulever la...
  • Page 86 Dégagé un bourrage Capot supérieur de l'imprimante 2. Serrez la poignée du capot 3. Serrez le levier du panier (1) et supérieur et ouvrez-le. soulevez le panier du tambour. Avertissement! Faites attention de ne pas toucher l'unité de fusion qui est CHAUDE après l'impression.
  • Page 87 Dégagé un bourrage Capot supérieur de l'imprimante 4. Retirez soigneusement le papier 5. Si du papier est bourré dans l'unité présent sur la ceinture. de fusion, repoussez le levier de verrouillage (1) et soulevez l'unité de fusion(2). Avertissement! Faites attention de ne pas toucher l'unité...
  • Page 88 Dégagé un bourrage Capot supérieur de l'imprimante 6. Tirez vers le haut les leviers de 7. Replacez soigneusement l'unité de déverrouillage (1) pour dégager le fusion dans l'imprimante et tournez papier coincé. le levier dans la direction indiquée pour verrouiller l'unité de fusion.
  • Page 89 Dégagé un bourrage Capot supérieur de l'imprimante 8. S'il y a un bourrage papier près de 9. Ouvrez le capot latéral (sortie de la sortie, ouvrez l'empileuse face en papier) (8) et retirez le bourrage dessus (1). papier.
  • Page 90 Dégagé un bourrage Capot supérieur de l'imprimante 10.Fermez le capot latéral (sortie de 12.Fermez le capot supérieur.. papier) puis l'empileuse face en dessus. 11.Remettez le tambour en position et assurez-vous qu'il est verrouillé.
  • Page 91 Dégagé un bourrage Capot supérieur de l'imprimante 13.Tenez fermement la poignée avant POUR ÉVITER de la plate-forme du scanneur avec L’ÉCRASEMENT DES une main, puis abaissez doucement DOIGTS, TENEZ LES la plate-forme jusqu’à ce qu’elle se MAINS À L’ÉCART DES TIGES DE MONTAGE À...
  • Page 92 Dégagé un bourrage Unité recto verso 2. Appuyez sur le bouton de Check Duplex Unit déverrouillage du couvercle de Paper Jam l'unité recto verso (1) et ouvrez le couvercl. Vérifier Recto-Verso Bourrage papier 1. Si un Finisseur est ajouté à votre imprimante, actionnez le levier (1) de l'inverseur pour le séparer de l'imprimante.
  • Page 93 Dégagé un bourrage Unité recto verso 3. Retirez soigneusement le papier 4. Actionnez les leviers et sortez bourré. l'unité recto verso.
  • Page 94 Dégagé un bourrage Unité recto verso 5. En tenant le capot supérieur avant 6. Retirez le papier bourré. par la poignée (1), repoussez-le doucement vers l'intérieur et soulevez-le.
  • Page 95 Dégagé un bourrage Unité recto verso 7. De la même manière, vérifiez s'il y 8. Fermez les deux capots. a un bourrage papier sous le capot supérieur arrière et enlevez-le.
  • Page 96 Dégagé un bourrage Unité recto verso 9. Soulevez le capot avant de l'unité 10.Si vous avez retiré une unité recto verso. Repoussez l'unité recto Finisseur pour accéder à l'unité verso en position. recto verso, replacez-la.

  • Page 97: Entretien

    Entretien Nettoyage de la matrice à DEL Nettoyez les têtes à DEL : 1. Tenez fermement d’une main la poignée avant (1) de l’étagère du • chaque fois que vous remplacez une scanneur, puis appuyez lentement cartouche de toner sur le levier de déverrouillage de •...
  • Page 98 Entretien Nettoyage de la matrice à DEL 2. Ouvrez le capot supérieur environ à moitié. C96_ Clean LEDs 4. Puis utilisez le chiffon fourni avec les cartouches de toner (ou un chiffon propre et doux) pour essuyer délicatement la tête 3.
  • Page 99 Entretien Nettoyage de la matrice à DEL 5. Fermez le capot supérieur. 6. Tenez fermement d’une main la poignée avant de l’étagère du scanneur, puis appuyez lentement sur le levier de déverrouillage de l’étagère du scanneur pour abaisser l’étagère jusqu’à ce qu’elle se verrouille en place.
  • Page 100 Entretien Nettoyage des rouleaux d'alimentation de bac 1 1. Retirez les montres, bracelets et 3. Mettez l'imprimante hors tension.. autres éléments similaires qui pourraient se prendre dans le mécanisme. 2. Si un disque dur est installé dans l'imprimante, appuyez et maintenez enfoncé...
  • Page 101 Entretien Nettoyage des rouleaux d'alimentation de bac 1 4. Ouvrez le couvercle latéral du bac 5. Retirez le plateau 1 de l'imprimante.
  • Page 102 Entretien Nettoyage des rouleaux d'alimentation de bac 1 6. En accédant à travers l'écart laissé 7. Remplacez le bac 1. par le bac 1, essuyez les 3 rouleaux d'alimentation papier (2) avec un tissu doux légèrement humecté d'eau. 8. fermez le couvercle latéral du bac 1.

  • Page 103: Fournitures De Remplacement

    Endroits où se procurer • Consultez le revendeur qui vous a C96_Toner.j vendu votre imprimante • Consultez un revendeur ou un service après-vente Oki Data agréé. Pour connaître le revendeur le plus proche, composez le 1 800 654 3282. Couleur OKI N/P •...
  • Page 104 Fournitures de remplacement Tambours d'impression Autres éléments C96_Fuser.jpg C96_belt.jpg 1f.tif, 2f.tif C96_Dru m.jpg Couleur OKI N/P Black ......42918104 Cyan ......42918103 Magenta...... 42918102 Yellow......42918101 Élément Oki N/P Unité de fusion ( ....42931701, 120V ....42931702, 230V Courroie de transfer ( ......

  • Page 105: Service Et Soutien

    Service et soutien • Visitez notre site Web multilingue Oki est une marque déposée de Oki Electric Industry Company, Ltd. www.okidata.com 3M est une marque déposée ou une • Visitez marque de commerce de la (en anglais uniquement) Compagnie 3M Adobe et PostScript sont des marques •...

  • Page 106: Advertencia

    Las siguientes son advertencias de seguridad. Asegúrese de leer y seguir todas las advertencias sobre seguridad que se encuentran en esta Guía Rápida. Advertencia...

  • Page 107: Impresión: Básico

    Impresión: básico Bandejas La bandeja MU ¡Importante! El medio de impresión debe ser capaz de Para obtener más información, ver soportar la temperatura y presión del página 113-114. proceso de fusión. Bandejas 1-4 Para obtener más información, ver página 110. •...

  • Page 108: Salida De La Impresora

    Salida de la Impresora Cara Abajo (Superior) Esta es la bandeja que se utiliza Capacidad de 500 hojas de papel de normalmente. 20-lb. (75 g/m Para papel de hasta 57 lb. US Bond (216 La bandeja de salida cara arriba (ver la siguiente página) debe utilizarse para medios especiales y papel de peso superior a 57-lb.
  • Page 109 Salida de la Impresora Cara Arriba (Salida) La bandeja de salida (cara arriba) tiene un trayecto de impresión recto. Capacidad de 250 hojas de papel de 20-lb. (75 g/m Utilice este trayecto para imprimir transparen-cias, etiquetas, tarjetask (superiores a 57 lb. US Bond (216 g/ Debe utilizar la salida lateral cuando imprime desde la bandeja multiuso.

  • Page 110: Como Cargar Los Medios

    Como cargar los medios Especificaciones de los medios: Bandejas 1-4 Papel: 17 a 57 lb. US Bond (64 a 216 g/m Gramaje Apenas Bandefa 1: Transparencias 0,10 a 0,11 mm de grosor (se recomienda 3M CG3720, OKI 52205701) Papel, normal o brillante: Carta SEF , Carta LEF*, Legal-14, Tamaños Legal-13.5, Legal-13, Tabloide, Ejecutivo, A4 SEF, A4 LEF, A5,...
  • Page 111 Como cargar los medios Bandejas 1-4 1. Saque la bandeja y apriete la base de al tamaño de papel que está la guía de papel lateral para ajustarla utilizando. de acuerdo al tamaño de papel que está utilizando. 3. Ventile el papel. 2.
  • Page 112 Como cargar los medios Bandejas 1-4 4. Cargue el papel con el lado Nota: Para papel membrete: imprimible cara abajo: Alimentación borde largo—Cara abajo, el borde superior en direc-ción a la parte posterior de la impresora. Alimentación borde corto—Cara abajo, el borde superior hacia la derecha: 5.
  • Page 113 Como cargar los medios Especificaciones de los medios: Bandeja MU Gramaje Papel: 17 ta 87 lb. US Bond , (35 a 181 lb. Index, 64 a 330 g/m metric) Etiquetas: Grosor de 0,1 a 0,2 mm, incluyendo la hoja de soporte ®...
  • Page 114 Como cargar los medios Especificaciones de los medios: Bandeja MU Capacidad • 230 hojas de papel de 20-lb. (75 g/m (se recomendado Avery 5161, 7162, • 100 hojas de etiquetas 7664, 7666) • 100 Transparencias (se recomienda 3M CG3720, OKI 52205701) •...
  • Page 115 Como cargar los medios Bandeja MU fan_paper_F2_10.jpg El lado de impresión hacia abajo.
  • Page 116 Como cargar los medios Bandeja MU Nota Nota Para papel membrete Transparencias & Etiquetas: (Carta, A4 o B5): • El lado imprimible hacia arriba. • Predeterminado = Alimentación • Alimentación borde largo—el borde borde largo. superior hacia la parte posterior de la impresora: C96_LoadP aperMPTray...
  • Page 117 Como cargar los medios Bandeja MU Verifique el tamaño del medio Transparencias: Configure el Tipo de Medio Valor por defecto = Carta horizontal (Carta LEF) a Teclas ∇/Δ → Media Type. [Tipo de papel] Presione 1. Presione NTER NTER 2. Teclas ∇/Δ → Menus .

  • Page 118: Información Sobre Los Medios

    Información sobre los medios Papel Estándar, Papel Brillante, Papel reciclado Papel Estándar _____________ • Oki 52208901, 52208902 Ultra Glossy 42 lb. US Bond (150 g/m El valor predeterminado. Puede alimentar el papel brillante No Utiliza desde todas las bandejas de papel •...

  • Page 119: Papel Grueso

    Información sobre los medios Pancartas, Etiquetas, Papel Grueso Pancartas _________________ • Size [Tamaño] = Letter LEF o SEF, A4 LEF o SEF [Carta LEF o SEF, A4 LEF o El papel de pancartas idóneo es 34-lb. SEF] US Bond (128 g/m •...
  • Page 120 Información sobre los medios Sobres, Transparencias Sobres ___________________ Transparencias _____________ ¡Importante! ¡Cuidado! No utilice sobres con ganchos No utilice transparencias diseñadas metálicos, cierres, ventanas o solapas para utilizarse a mano con marcadores. Las mismas se derriten en forma de V: en la unidad del fusor y causan daño.

  • Page 121: El Menú De Impresión

    El Menú de Impresión Ajustes del peso Menus Trayx Config [Config de band.x] Media Del menú, (presione → → NTER Weight [Peso del medio] ¡Importante!: La configuración del controlador tiene precedencia sobre la configuración de los menús de la impresora. Ajuste Bandeja(s) US Bond Métrico Índice...

  • Page 122: Estructura

    El Menú de Impresión Estructura Para mayor información, refiérase a la – Calibration [Calibración] Guía del Usuario en línea en el CD con – Print Statistics (Password documentación que vino con su Protected) [Estadistícas de impresora. impr. (protegido con una contraseña)] Estructura de los menús –...

  • Page 123: Cambio De Configuración

    El Menú de Impresión Cambio de configuración C96_ReadyToPri nt.jpg 4. Siga utilizando las teclas ∇, Δ y 1. Presione to switch to the NTER para deslizarse hacia abajo menu mode. NTER hasta llegar al ítem que desea utilizar. 5. Utilice las teclas ∇/Δ para deslizarse C96_Functi hasta la configuración que desea ons_Menu...

  • Page 124: Impresión Segura

    El Menú de Impresión Impresión segura Solo se refiere a modeloss que tienen 6. Resalte Print [Imprima] . Presione instalado un disco duro. (estándar en el NTER modelo C9850hdn). 7. Utilice los teclas ∇/Δ para entrar un Primero debe asignar una contraseña al valor bajo Set Collating Amount [Indicar documento y enviarlo a un archivo de...

  • Page 125: Configuración De Ahorro De Energía

    El Menú de Impresión Configuración de ahorro de energía Ahorro de energía indica cuanto tiempo 2. Teclas ∇/Δ → Admin Setup [Config. la impresora espera antes de pasar a admin] . Presione NTER modo de espera (valor por defecto = 60 3.

  • Page 126: Informes

    El Menú de Impresión Informes Impresión de Informes Informes disponibles Los informes disponibles dependen en parte de cómo está configurada su impresora y de los accesorios opcionales que tiene instalados. Ejemplos de informes: 1. Presione • PS Test Page [Página de prueba PS] NTER información general sobre EFI Fiery..

  • Page 127: Impresión Dúplex

    Impresión Dúplex (Impresión por ambos lados del papel) Borde largo versus borde Especificaciones corto Peso del papel • Papel de todos los tamaños: 17 a 32 Borde largo lb. US Bond (64 a 120 g/m • Solo papel Carta, Tabloide, A4 y A3 : hasta 50 lb.
  • Page 128 Impresión Dúplex (Impresión por ambos lados del papel) Tamaños de papel* Windows • Estándar: Letter SEF*, Letter LEF, 1. Para todos los sistemas excepto Legal-14, Legal-13.5, Legal-13, Windows 2000, haga clic en Tabloid, Tabloid Extra, Executive, A3, Properties [Propiedades] o A3 Wide, A3 Outsize, A4 SEF, A4 LEF, Preferences [Preferencias] A5, A6, B4, B5 SEF, B5 LEF [Catra...

  • Page 129: Luces Del Panel De Control

    Luces del Panel de Control Ready Encendida Attention La impresora está en línea. Encendida: ¡Advertencia! Apagada La impresora requiere atención, pero puede continuar funcionando. Aparece Impresora está fuera de línea. el siguiente mensaje de error: Toner Low, Centelleando [Toner Bajo], Paper Near End [Papel por La impresora está...

  • Page 130: Mensajes De Error

    Mensajes de error El tecla Help La impresora incluye una ayuda Para mayor información sobre los incorporada. mensajes de error, refiérase a la Guía del Usuario en línea en el CD con documentación que vino con su impresora o en (inglés http://my.okidata.com solamente).
  • Page 131 Atascos frecuentes de papel Si el papel se atasca constantemente, • Los sobres se están atascando. Asegúrese de que la pila está verifique lo siguiente. correctamente alineada. Los sobres • ¿Está la impresora correctamente deben cargarse con la solapa hacia nivelada? abajo y el borde superior en •...

  • Page 132: Atascos De Papel

    Atascos de papel Atascos del escáner (ADF) 1. Presione el botón de liberación (1) y levante la tapa ADF (2). 2. Saque la hoja (3). 3. Cierre la tapa ADF.

  • Page 133: Tapa Lateral De La Bandeja

    Atascos de papel Tapa lateral de la bandeja 1. Presione el enganche (1) y abra la Open Cover, Paper Jam cubierta lateral. tttt Side Cover Abra cubierta, atasco de papel Cubierta lateral tttt La bandeja 1, o cualquiera de las bandejas de la 2 a la 5 (si se encuentran instaladas), pueden aparecer en lugar de los caracteres...
  • Page 134 Atascos de papel Tapa lateral de la bandeja 2. Saque la guía hacia fuera, 3. Extraiga con cuidado el papel sosteniéndola por la pestaña (1). atascado. 4. Vuelva a colocar la guía de papel en su sitio y cierre la cubierta lateral.

  • Page 135: Tapa Lateral De La Impresora

    Atascos de papel Tapa lateral de la impresora 3. Extraiga con cuidado el papel Open Cover Paper Jam atascado. Side Cover Abra cubierta, atasco de papel Cubierta lateral 1. Si la bandeja multiuso está abierta, ciérrela de modo que la cubierta lateral sea visible.
  • Page 136 Atascos de papel Tapa superior de la impresora 1. Coloque una mano firmemente Open Cover, Paper Jam sobre la manivela delantera (1) de Printer Top Cover la repisa del escáner, y con cuidado presione la manivela de liberación Abra cubierta, atasco de pape (2) de manera que la repisa se Cubierta superior ubique donde no le estorbe.
  • Page 137 Atascos de papel Tapa superior de la impresora 2. Abra la tapa superior parcialmente. 3. Presione el asa de la cesta (1) y levante la cesta del tambor. ¡Advertencia! Evite tocar la unidad de fusor que se calienta después de imprimir.
  • Page 138 Atascos de papel Tapa superior de la impresora 4. Extraiga cuidadosamente cualquier 5. Si hay papel atascado en la unidad papel. del fusor, empuje la palanca de bloqueo (1) en la dirección que se muestra para liberar la unidad. Sostenga la unidad del fusor (2) por el asa, sáquela de la impresora y colóquela sobre una superficie plana.
  • Page 139 Atascos de papel Tapa superior de la impresora 6. Tire hacia arriba de las palancas de 7. Vuelva a colocar la unidad del fusor liberación de atascos (1) y extraiga en la impresora y gire la palanca de el papel atascado. bloqueo en la dirección que se muestra para bloquear la unidad del fusor.
  • Page 140 Atascos de papel Tapa superior de la impresora 8. Si hay papel atascado junto a la 9. Abra la cubierta lateral (salida de salida de papel, abra el apilador papel) y extraiga el papel atascado. boca arriba (1).
  • Page 141 Atascos de papel Tapa superior de la impresora 10.Cierre la cubierta lateral (salida de 11.Vuelva a colocar la cesta del papel) y a continuación el apilador tambor de imagen en su posición y boca arriba. compruebe que está bloqueada.
  • Page 142 Atascos de papel Tapa superior de la impresora 12.Cierre la cubierta superior. 13.Coloque una mano firmemente sobre la manivela delantera (1) de la repisa del escáner, y luego presione cuidadosamente la manivela de liberación (2) asegurándose de que la repisa calce en su lugar PARA EVITAR EL APLASTAMIENTO DE...

  • Page 143: Unidad Duplex

    Atascos de papel Unidad duplex 2. Accione el botón de liberación de la Check Duplex Unit cubierta de la unidad dúplex (1) y Paper Jam abra la cubierta. Compruebe unidad dúplex Atasco de papel 1. Si la impresora dispone de una unidad de finalizador conectada, accione la palanca de la unidad de inversor (1) para separar el...
  • Page 144 Atascos de papel Unidad duplex 3. Extraiga con cuidado cualquier 4. Accione las palancas y extraiga la papel atascado. unidad dúplex...
  • Page 145 Atascos de papel Unidad duplex 5. Sostenga la cubierta frontal 6. Extraiga cualquier papel que haya superior por el asa (1), presiónela quedado atascado suavemente hacia dentro y levántela.
  • Page 146 Atascos de papel Unidad duplex 7. De igual modo, compruebe si se ha 8. Vuelva a colocar las dos cubiertas atascado papel bajo la cubierta superiores. posterior superior y si fuera así, extráigalo.
  • Page 147 Atascos de papel Unidad duplex 9. Levante la cubierta frontal de la dúplex, vuelva a colocarla en su unidad dúplex y vuelva a colocar la sitio. unidad dúplex a su posición. 10.Si ha separado la unidad del finalizador para acceder a la unidad...

  • Page 148: Mantenimiento

    Mantenimiento Limpieza de la Cabezales LED Limpie los cabezales LED 1. Coloque una mano firmemente sobre la manivela delantera (1) de • cada vez que reemplace un cartucho la repisa del escáner, y con cuidado de tóner (los cartuchos de tóner presione la manivela de liberación nuevos traen un limpiador de lentes LED)

  • Page 149: Limpieza De La Cabezales Led

    Mantenimiento Limpieza de la Cabezales LED 2. Abra la tapa superior parcialmente. C96_ Clean LEDs 4. Utilice el limpiador de LED que viene con los cartuchos de tóner o un paño suave sin pelusas para limpiar los cuatro 3. Esto permite acceso a los cabezales cabezales .
  • Page 150 Mantenimiento Limpieza de la Cabezales LED 6. Coloque una mano firmemente Cierre la tapa superior sobre la manivela delantera (1) de la repisa del escáner, y luego presione cuidadosamente la manivela de liberación (2) asegurándose de que la repisa calce en su lugar. TPARA EVITAR EL APLASTAMIENTO DE LOS DEDOS,...
  • Page 151 Mantenimiento Limpieza de los rodillos de alimentación de la band. 1 1. Primero quítese el reloj o las pulseras 3. Apague la impresora para que no se enreden en el mecanismo. 2. Si la impresora tiene instalado un disco duro, pulse y sostenga el botón Shutdown/Reset (Apagar/Reiniciar) del panel de control durante 3 segundos y espere a que aparezca el...
  • Page 152 Mantenimiento Limpieza de los rodillos de alimentación de la band. 1 4. Abra la tapa lateral de la Bandeja 1. 5. Retire la bandeja 1 de la impresora.
  • Page 153 Mantenimiento Limpieza de los rodillos de alimentación de la band. 1 6. A través del espacio en donde estaba 7. Vuelva a colocar la bandeja 1. la bandeja 1, limpie los 3 rodillos de alimentación de papel (2) con un paño suave ligeramente humedecido con agua.

  • Page 154: Suministros De Repuesto

    Suministros de repuesto Información de compras Número de partes Dónde comprar Cartuchos de tóner • Consulte el distribuidor donde compró su impresora • Consulte un Distribuidor autorizado o C96_Toner.jpg un Proveedor de Servicios de Oki Data. Para averiguar cual es el distribuidor más cercano, llame al 1- 800-654-3282 [solamente EE.UU.
  • Page 155 Suministros de repuesto Cilindro de imagen Otros Ítems C96_Fuser.jpg C96_belt.jpg 1f.tif, 2f.tif C96_Drum.jpg Color OKI N/P Negro......42918104 Cian ......42918103 Magenta ......42918102 Amarillo......42918101 Item Oki N/P Fusor ( )..... 42931701, 120V ... 42931702, 230V Cinta de transporte ( ......

  • Page 156: Servicio & Soporte

    3M. Adobe, y PostScript son marcas de • Favor llamar al fábrica de Adobe Systems, Inc. que - 52-555-263-8780 (Oki Data de pueden estar registradas en ciertas México. S.A. de C.V.) jurisdicciones. - 1-856-222-7496 (solo en AMEX es una marca de fábrica...

  • Page 157: Aviso

    Avisos de segurança importantes estão descritos a seguir. Não deixe de ler e obedecer todos os avisos de segurança contidos neste Manual Prático de Consulta. Aviso...

  • Page 158: Impressão: Básicos

    Impressão: básicos Bandejas Bandeja multifuncional (MF) Importante! A mídia de impressão deve ter capacidade Para obter mais informações, consulte a para suportar a temperatura e a pressão páginas 164-165. do processo de fusão. Bnadejas 1-4 Para obter mais informações, consulte a página 161.

  • Page 159: Percursos De Saída

    Percursos de saída Face para baixo (superior) Esta é a bandeja normalmente usada. As bandeja têm uma capacidade para até 500 folhas de papel de 20-lb. (75 g/ ) paper. Para utilizar papel com até 57 lb. US Bond (216 g/m O escaninho de saída com a face de impressão para cima (ver próxima página) deve ser usado para papéis...
  • Page 160 Percursos de saída Face para cima (Lado) O percurso para o escaninho de saída lateral (face de impressão para cima) é reto. Capacidade para até 250 folhas de 20-lb. (75 g/m Use um percurso reto para imprimir transparências, etiquetas e papel cartão (com gramatura superior a 57 lb.

  • Page 161: Colocação Da Mídia

    Colocação da mídia Especificações da mídia de impressão: Bandejas 1-4 Papel: 17 a 57 lb. US Bond (64 a 216 g/m Faixa de gramatura Apenas bandeja 1: Transparências 0,10 a 0,11 mm de ® espessura (recomendado 3M CG3720, OKI 52205701) Papel, comum ou brilhante.: Carta SEF , Carta LEF Tamanhos...
  • Page 162 Colocação da mídia de impressão Bandehjas 1-4 1. Puxe a bandeja para fora e aperte a para frente ou para trás e ajustá-la base da guia lateral do papel para ao tamanho do papel usado. ajustá-la ao tamanho do papel usado.
  • Page 163 Colocação da mídia de impressão Bandejas 1-4 4. Lado de impressão para baixo: Nota: Para papel timbrando: Alimentação no sen-tido da borda longa—face de impressão para baixo, parte superior voltada para trás da impressor. Alimentação no sen- tido da borda curta—face de impressão para baixo, parte...
  • Page 164 Colocação da mídia de impressão Especificações da mídia de impressão: Bandeja MF Papel: 17 a 87 lb. US Bond , (35 a 181 lb. Index, 64 a 330 g/m Faixa de métrico) gramatura Etiquetas: de 0,1 a 0,2 mm de espessura, incluindo a folha de base (recomendado Avery 5161, 7162, 7664, 7666) Transparências: 0.10 a 0.11 mm de espessura (recomendado 3M CG3720, OKI 52205701)
  • Page 165 Colocação da mídia de impressão Especificações da mídia de impressão: Bandeja MF Capacidade • 230 folhas de papel de 20-lb. (75 g/m • 100 folhas de etiquetas (recomendado Avery 5161, 7162, 7664, 7666) ® • 100 Transparências (recomendado 3M CG3720, OKI 52205701) •...
  • Page 166 Colocação da mídia de impressão Bandeja MF Colocação da mídia de impressão na Bandeja MF fan_paper_F2_10.jpg Lado de impressão para cima.
  • Page 167 Colocação da mídia de impressão Bandeja MF Nota: Nota: Papel timbrando Transparências e Etiquetas: (Carta, A4 ou B5): •Lado de impressão para cima. •Padrão = alimentação no •Alimentação no sentido da borda sentido da borda longa. longa—posicionar o timbre voltado para a parte traseira da C96_LoadP impressora: aperMPTray...
  • Page 168 Colocação da mídia de impressão Bandeja MF Verifique o tamanho da Configurar tipo de mídia de impressão: Transparência mídia de impressão a Teclas ∇/Δ → Media Type [Tipo do Padrão = Carta de Borda Larga Pressione material] NTER 1. Pressione NTER b Teclas ∇/Δ...

  • Page 169: Informações Sobre Mídia

    Informações sobre mídia Papel normnal, papel brilhante, papel reciclado Papel normal ______________ • Oki 52208203 Gloss 32-lb. US Bond (120 g/m Papel normal é a padrão. • Oki 52208901, 52208902 Ultra Não usar Glossy 42 lb. US Bond (150 g/m •...
  • Page 170 Informações sobre mídia Papel de faixas, etiquetas, papel espessos Papel de faixa ______________ • Size [Tamanho] = Letter LEF ou SEF, A4 LEF ou SEF [Carta LEF ou SEF, A4 LEF Idealmente, o papel para impressão ou SEF] de faixas deve ser 34-lb. US Bond •...
  • Page 171 Informações sobre mídia Envelopes, transparências Envelopes _________________ Transparências _____________ Atenção! Importante! Evite transparências comerciais Nunca use envelopes com fechos de designadas para uso manual com metal, botões de pressão, janelas ou canetas de ponta porosa. Elas orelhas com vedação em V: derreterão na unidade fusora e causarão danos.

  • Page 172: Menu Da Impressora

    Menu da impressora Configurações da mídia ) : Menus → Trayx Config [Config. Bandeja x] → Media No Menu (pressione NTER Weight [Gramatura] . Importante!: As configurações do driver da impressora substituem as configurações do menu da impressora. Configuraçõe Bnadejas US Bond Métrico Index Auto (padrão) 17-57 lb.

  • Page 173: Estrutura

    Menu da impressora Estrutura Para obter mais informações sobre, – Tray Alignment [Alinhamento da bandeja] consulte o Manual Eletrônico do Usuário no CD de documentação – Calibration [Calibração] fornecido com a impressora ou no site – Print Statistics [Imprimir http://my.okidata.com estatísticas] (Protegido por Estrutura dos menus senha)

  • Page 174: Altere As Configurações

    Menu da impressora Altere as configurações 1. Pressione para entrar no 4. Usar as teclas ∇, Δ e para NTER NTER modo menu. acessar o item que deseja mudar. 5. Usar as teclas ∇/Δ para acessar a configuração que deseja acionar. 6.

  • Page 175: Impressão Segura

    Menu da impressora Impressão segura Aplica-se apenas o modelos com uma 6. Use as teclas Δ e ∇ para digitar o unidade de disco rígido instalada valor para Set Collating Amount [Definir (padrão no modelo C9850hdn). valor de agrupamento]. Pressione NTER Primeiro, atribui-se uma senha ao Impressão segura: O documento...

  • Page 176: Configuração De Economia De Energia

    Menu da impressora Configuração de economia de energia Desativa o Economia de O recurso de economia de energia energia determina quanto tempo a impressora aguardará antes de entrar no modo 1. Pressione NTER de espera (padrão = 60 min). 2. Teclas ∇/Δ → Admin Setup. [Config. do admin.].

  • Page 177: Relatórios

    Menu da impressora Relatórios Impressão de relatórios Relatórios disponíveis Quais relatórios estão disponíveis depende, em parte, de como a impressora está configurada e das opções instaladas. Tipos do relatórios: 1. Pressione NTER • PS Test Page [Página de teste PS]: informações gerais sobre o EFI 2.

  • Page 178: Impressão Duplex

    Impressão duplex (Impressão nos dois lados do papel) Borda longa x Borda curta Especificações Borda longa Gramatura do papel • Papéis de todos os tamanhos: 17 a 32 lb. US Bond (64 a120 g/m • Apenas papel tamanho Carta, Tabloid, A4 e A3: até 50 lb. US Bond (188 g/m Nota Se o papel enrolar durante a im-...
  • Page 179 Impressão duplex (Impressão nos dois lados do papel) Tamanhos do papel* Windows • Padrão: Letter SEF*, Letter LEF, 1. ara todos os sistemas operacionais, Legal-14, Legal-13.5, Legal-13, salvo o Windows 2000, clique em Tabloid, Tabloid Extra, Executive, A3, Properties [Propriedades] ou A3 Wide, A3 Outsize, A4 SEF, A4 LEF, Preferences [Preferências].

  • Page 180: Luzes Do Painel De Controle

    Luzes do painel de controle Ready Attention Acesa A impressora está em linha. Acesa: Aviso! A impressora precisa de atenção, mas Desligada pode continuar funcionando. Será A impressora está fora de linha. exibida uma mensagem de erro: Toner Intermitente Low [Pouco Toner], Paper Near End [Papel A impressora está...

  • Page 181: Mensagens De Erro

    Mensagens de erro Botão Help A impressora possui um sistema de Nota Ajuda. Se tiver problemas freqüentes com atolamentos de papel, consulte as sugestões na próxima página. Para obter mais informações sobre mensagens de erro, consulte o Manual C96 Help jpg Eletrônico do Usuário no CD de Quando uma mensagem de erro for documentação fornecido com a...
  • Page 182 Atolamentos de papel freqüentes Se o mídia ficar atolado com • Os envelopes estão ficando atolados. Certifique-se de que a freqüência, verifique os seguintes pilha esteja alinhada corretamente. itens. Os envelopes devem ser colocados • A impressora está nivelada? com as orelhas para baixo e a •...

  • Page 183: Papel

    Eliminação de atolamentos de papel Atolamento no escâner (AAD) 1. Pressione o botão de liberação (1) e levante a tampa de alimentação automática de documento (AAD) (2).. 2. Retire a folha (3). 3. Feche a tampa de AAD.
  • Page 184 Eliminação de atolamentos de papel Tampa Lateral da bandeja 1. Pressione a alça (1) na tampa Open Cover, Paper Jam lateral da Bandeja 1 e abra a tttt Side Cover tampa. Abra tampa, enrosco de papel Tampa lateral da tttt Bandeja 1 ou qualquer outra bandeja de 2 a 5 (se instaladas) pode ser exibido no lugar dos caracteres tttttt na...
  • Page 185 Eliminação de atolamentos de papel Tampa Lateral da bandeja 2. Segurando-a pela aba (1), vire a 3. Retire com cuidado a folha de papel guia de papel para fora. atolada 4. Coloque a guia de papel na posição original e feche a tampa lateral .
  • Page 186 Eliminação de atolamentos de papel Tampa lateral da impressora 3. Retire com cuidado o papel atolado. Open Cover Paper Jam Side Cover Abra tampa, enrosco de pape Tampa lateral 1. Se a Bandeja MF estiver aberta, feche-a para que a tampa lateral fique visível.
  • Page 187 Eliminação de atolamentos de papel Tampa superior da impressora 1. Coloque uma mão firmemente Open Cover, Paper Jam sobre o pegador frontal (1) da Printer Top Cover prateleira do scanner e, em seguida, pressione a alavanca de Abra tampa, enrosco de papel liberação (2) de modo que a Tampa superior prateleira levante e saia do...
  • Page 188 Eliminação de atolamentos de papel Tampa superior da impressora 2. Abra a tampa superior. 3. Pressione a alça da cesta (2) e levante a cesta do cilindro. Aviso! Cuidado para não encostar na unidade do fusor, pois está quente logo após a impressão Esta área está...
  • Page 189 Eliminação de atolamentos de papel Tampa superior da impressora 4. Remova cuidadosamente qualquer 5. Se o papel estiver enroscado na papel presente na correia. unidade do fusor, empurre a alavanca de travamento (1) na direção indicada para liberar a unidade(2). Segurando a unidade do fusor pela alça, levante-a da impressora e coloque-a sobre uma superfície plana...
  • Page 190 Eliminação de atolamentos de papel Tampa superior da impressora 6. Levante as alavancas de liberação 7. Recoloque a unidade do fusor de (1) e remova o papel atplado. volta na impressora e vire a alavanca de travamento na direção indicada para travar a unidade.
  • Page 191 Eliminação de atolamentos de papel Tampa superior da impressora 8. Se o papel estiver enroscado perto 9. Abra a tampa lateral (saída de da saída de papel, abra o papel) e retire o papel atolado. empilhador com frente para cima (1).
  • Page 192 Eliminação de atolamentos de papel Tampa superior da impressora 10.Feche a tampa lateral (saída de 12.Feche a tampa superior. papel) e, em seguida, o empilhador com frente para cima 11.Recoloque a cesta do cilindro de imagem no local adequado e verifique se está...
  • Page 193 Eliminação de atolamentos de papel Tampa superior da impressora 13.Coloque uma mão firmemente PARA EVITAR O RISCO sobre o pegador frontal (1) da DE ESMAGAR OS prateleira do scanner e, em DEDOS, MANTENHA AS seguida, pressione com cuidado a MÃOS AFASTADAS DA PARTE POSTERIOR DO alavanca de liberação (2) e abaixe SUPORTE DO SCANNER...
  • Page 194 Eliminação de atolamentos de papel Atolamentos de papel durante a impressão duplex 2. Use o botão de liberação da tampa Check Duplex Unit do duplex (1) para abrir a tampa Paper Jam Verifique unidade duplex Atolamento de papel 1. Se um Finalizador estiver acoplado à...
  • Page 195 Eliminação de atolamentos de papel Atolamentos de papel durante a impressão duplex 3. Retire com cuidado a folha de papel 4. Use as alavancas (3) e puxe a atolada. unidade duplex...
  • Page 196 Eliminação de atolamentos de papel Atolamentos de papel durante a impressão duplex 5. Segurando a tampa frontal superior 6. Retire com cuidado a folha de papel pelo dispositivo apropriado (1), atolada. empurre-a cuidadosamente para dentro e, em seguida, puxe-a.
  • Page 197 Eliminação de atolamentos de papel Atolamentos de papel durante a impressão duplex 7. De maneira semelhante, verifique e 8. Recoloque as duas tampas remova qualquer papel atolado sob superiores. a tampa superior traseira.
  • Page 198 Eliminação de atolamentos de papel Atolamentos de papel durante a impressão duplex 9. Levante a tampa frontal da unidade 10.Caso tenha desacoplado o duplex. Empurre a unidade duplex Finalizador para obter acesso à de volta para sua posição. unidade duplex, recoloque-o no local adequado.

  • Page 199: Manutenção

    Manutenção Limpeza do pente de LEDs Limpe os cabeçotes dos pentes de LED 1. Coloque uma mão firmemente sobre o pegador frontal (1) da • sempre que um cartucho de toner prateleira do scanner e, em for trocado seguida, pressione a alavanca de •...
  • Page 200 Manutenção Limpeza do pente de LEDs 2. Abra a cobertura superior até cerca da metade. C96_ Clean LEDs 4. Use o limpador de lentes fornecido com os cartuchos de toner (ou um pano macio limpo) para limpar com cuidado o cabeçote de 3.
  • Page 201 Manutenção Limpeza do pente de LEDs 5. Feche a tampa superior. 6. Coloque uma mão firmemente sobre o pegador frontal (1) da prateleira do scanner e, em seguida, pressione com cuidado a alavanca de liberação (2) e abaixe com cuidado a prateleira do scanner, confirmando que se encaixe com segurança no lugar.
  • Page 202 Manutenção Limpeza dos roletes de alimentação da bandeja 1 1. Retire artigos como relógios ou 3. Desligue a impressora braceletes para que não se prendam no mecanismo. 2. Se um disco rígido estiver instalado na impressora, pressione e mantenha pressionado o botão Shutdown/Reset no painel de controle por 3 segundos e aguarde até...
  • Page 203 Manutenção Limpeza dos roletes de alimentação da bandeja 1 4. Abra a tampa lateral da bandeja 1. 5. Retire a bandeja 1 da impressora...
  • Page 204 Manutenção Limpeza dos roletes de alimentação da bandeja 1 6. Use o espaço deixado pela remoção 7. Recoloque a bandeja 1. da bandeja 1 para limpar os 3 roletes de alimentação do papel (2) com um pano macio ligeiramente umedecido com água. 8.

  • Page 205: Suprimentos De Reposição

    Cartuchos de toner Onde comprar • a impressora. • Consulte um representante C96_Toner.jpg autorizado de vendas ou assistência técnica da Oki Data. Para se informar a respeito do revendedor mais próximo, ligue para 0800-11-55-77 • Consulte os catálogos de suprimentos de escritório.
  • Page 206 Suprimentos de reposição Cilindros OPC Outros itens C96_Fuser.jpg C96_belt.jpg 1f.tif, 2f.tif C96_Drum.jpg Cores OKI N/P Preto ......42918104 Ciano......42918103 Magenta...... 42918102 Amarelo ...... 42918101 Iten Oki N/P Fusora ( )..42931701, 120V ....42931702, 230V Esteira de transferência ( ......

  • Page 207: Assistência Técnica E Suporte

    Assistência Técnica e Suporte • Visite o nosso web site multilíngüe OKI é uma marca registrada da Oki no endereço Electric Industry Company, Ltd. www.okiprintingsolutions.com 3M é uma marca comercial ou marca (disponíveis 24 horas por dia, 7 registrada da 3M Company. dias por semana).

Table of Contents
