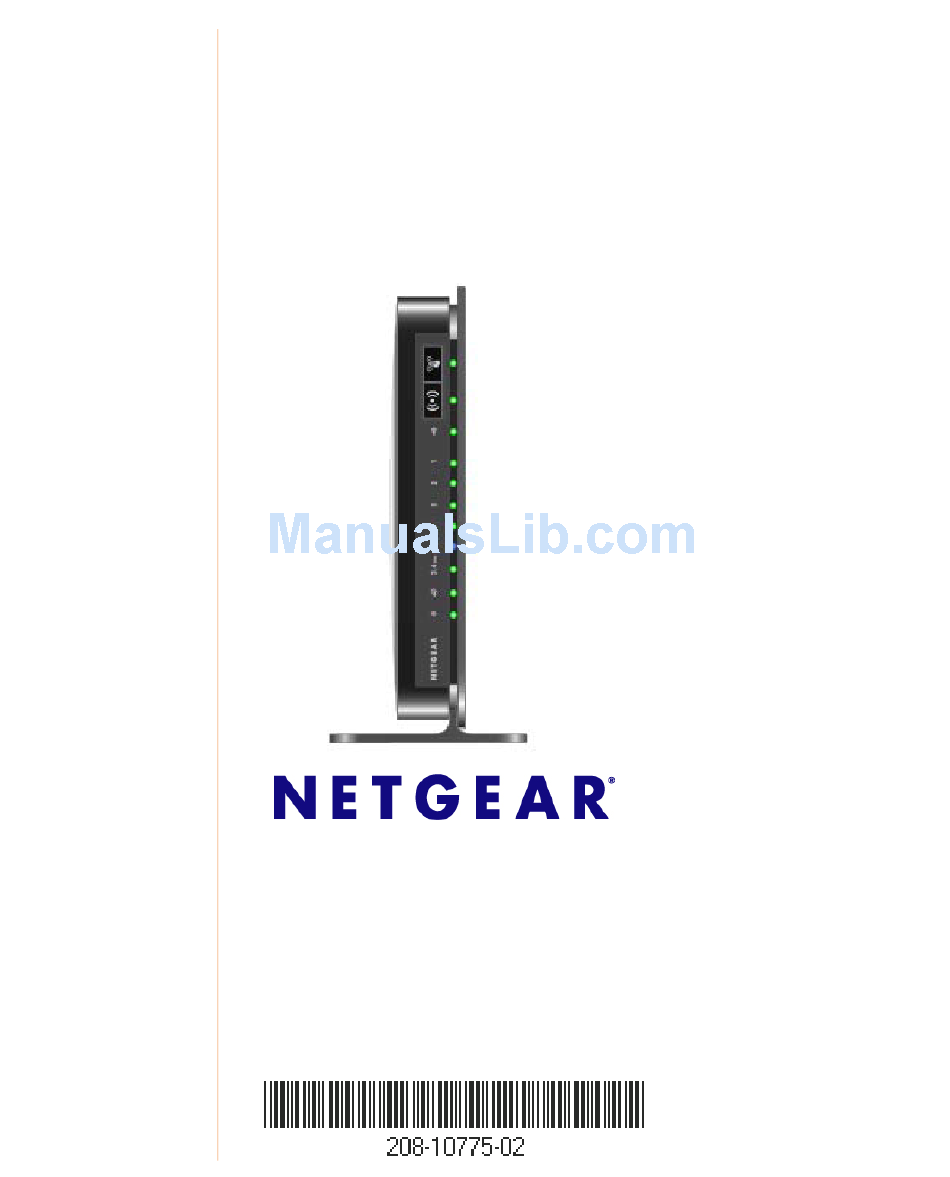

Installationshandbuch für den N600 Wireless Dualband Gigabit Router WNDR3700v3 NETGEAR, Inc. 350 East Plumeria Drive San Jose, CA 95134 USA Mai 2011 208-10775-02 v0.1,0...
Page 2
Marken der jeweiligen Inhaber. Nutzungsbedingungen Zur Verbesserung des internen Designs, des Betriebs und/oder der Zuverlässigkeit behält NETGEAR sich das Recht vor, die in diesem Dokument beschriebenen Produkte ohne vorherige Ankündigung zu ändern. NETGEAR lehnt im Zusammenhang mit dem Einsatz oder der Anwendung der hier beschriebenen Produkte oder...
Inhalt Installationshandbuch für den N600 Wireless Dualband Gigabit Router WNDR3700v3 Ihr Wireless Router ........................ 1 Auspacken des Wireless Routers ..................1 Hardware-Funktionen ......................2 Vorderseite ........................3 Rückseite ........................5 Etikett des Routers ...................... 6 Positionieren des Wireless Routers ................... 6 Installieren des Wireless Routers ..................
Page 4
Fehlerbehebung bei PPPoE ..................31 Fehlerbehebung im Zusammenhang mit dem Internetzugriff ........32 Fehlerbehebung von Verbindungsproblemen mithilfe des Ping-Dienstprogramms ..33 Testen des Pfads vom PC zum Router ..............33 Testen der Verbindung zwischen PC und Internet ............ 34 Technische Daten......................... 35 Werkseitige Voreinstellungen ..................
Ihr Wireless Router Herzlichen Glückwunsch zum Kauf des NETGEAR® N600 Wireless Dualband Gigabit Router WNDR3700v3. Bevor Sie mit der Installation Ihres Routers beginnen, überprüfen Sie bitte den Packungsinhalt (siehe „Auspacken des Wireless Routers“ auf Seite 1). Machen Sie sich mit der Vorder- und Rückseite Ihres Routers –...
So bereiten Sie die Installation Ihres Routers vor: Entfernen Sie vorsichtig den Schutzfilm von der Oberseite des Routers. Richten Sie den N600 Wireless Gigabit Router ein, indem Sie den Pfeil an der Basis am Pfeil an der Rückseite des Gehäuses ausrichten und den Router auf die Basis schieben. Reset-Taste Abbildung 1 Platzieren Sie den Router an einem geeigneten Standort: in der Nähe einer Steckdose und (für...
Vorderseite Abbildung 2 An der Vorderseite befinden sich neun Status-LEDs für die Überwachung und Überprüfung bestimmter Zustände. Außerdem befinden sich auf der rechten Seite (bzw. auf der Oberseite, falls der Router im Fuß sitzt) zwei Tasten. Die Status-LEDs sind unter Tabelle 1 beschrieben, die Tasten unter...
Page 8
Tabelle 1. Beschreibung der Status-LEDs (Fortsetzung) Objekt Funktion Status Beschreibung Leuchtet grün Der LAN-Port hat eine 1 GBit/s-Verbindung mit einem (Ports angeschlossenen Gerät erkannt. 1–4) Leuchtet gelb Der LAN-Port hat eine 10/100 MBit/s-Verbindung mit einem angeschlossenen Gerät erkannt. An diesem Port wurde keine Verbindung erkannt. Entweder ist kein USB-Gerät angeschlossen oder Hardware sicher entfernen wurde aktiviert und das angeschlossene USB-Gerät kann sicher entfernt werden.
Rückseite An der Rückseite des WNDR3700v3 Routers befinden sich die Elemente, die in der Liste unter der Abbildung beschrieben sind. Abbildung 3 An der Rückseite des N600 Wireless Gigabit Routers befindet sich: USB 2.0-Port (abwärtskompatibel zu USB 1.0/1.1) für den Anschluss eines USB- Speichergeräts.
Etikett des Routers Die Sicherheits-PIN, die Seriennummer, eine Beschreibung der Anschlüsse der Status-LEDs und der Standard-Anmeldedaten entnehmen Sie bitte dem Etikett an der Unterseite des N600 Wireless Gigabit Routers. Abbildung 4 Positionieren des Wireless Routers Der N600 Wireless Gigabit Router ermöglicht Ihnen den Zugriff auf Ihr Netzwerk von praktisch jedem Standort innerhalb des WLAN-Radius.
• nicht in der Nähe größerer Metalloberflächen wie massiven Metalltüren oder Aluminiumteilen. Größere Flächen aus Materialien wie Glas, Ziegelstein oder Beton sowie Dämmplatten, Aquarien oder Spiegel können das Signal ebenfalls beeinträchtigen. Eine ordnungsgemäße und störungsfreie Internetverbindung ist nur gewährleistet, wenn die entsprechenden Hinweise beachtet werden. Installieren des Wireless Routers Damit Sie Ihren Router bequem einrichten und möglichst schnell eine Internetverbindung herstellen können, enthält die Ressourcen-CD einen Smart Wizard™...
„Konfigurieren Ihres WLANs“ auf Seite 19). Aktualisieren der Router-Firmware NETGEAR verbessert kontinuierlich die Funktionsfähigkeit des Routers und seine Funktionen. Um Ihnen die besten und aktuellsten Funktionen für Ihren Router zur Verfügung zu stellen, bietet NETGEAR verschiedene Methoden zur Aktualisierung Ihres Produkts.
Bei Einsatz mit einem Kabelmodem: Verwenden Sie zur Routereinrichtung den Computer, mit dem Sie Ihren Kabelzugang erstmals eingerichtet haben. Der NETGEAR Smart Wizard Installationsassistent führt Sie durch die einzelnen Schritte zum Anschließen Ihres Routers und PCs. Danach unterstützt er Sie bei der Einrichtung der WLAN- Konfiguration und der Aktivierung der Wireless-Sicherheitsfunktionen für Ihr Netzwerk.
Page 14
Wenn Sie dazu aufgefordert werden, nach Firmware-Updates zu suchen, klicken Sie auf Yes (Ja), um auf der NETGEAR-Website nach neuer Firmware für den Router zu suchen. Klicken Sie auf No (Nein), um später nach Updates zu suchen (siehe Abschnitt „Anmelden am Router nach der Installation und Suchen nach neuer Firmware“...
Installieren des Wireless Routers ohne den Setup-Assistenten Vor dem Anschließen und Einrichten Ihres Routers sollten Sie zunächst anhand der folgenden Liste sicherstellen, dass Ihnen alle erforderlichen Daten vorliegen. • Internetverbindung über einen Internet Service Provider (ISP) mit DSL- oder Kabelverbindung. •...
Page 16
Ziehen Sie das Kabel aus dem Modem (2). Sie stecken es später in den Router. Suchen Sie das Netzwerkkabel, das mit dem NETGEAR-Produkt geliefert wurde. Stecken Sie das Netzwerkkabel fest in das Modem und in den Internet-Anschluss des N600 Wireless Gigabit Routers (3).
Page 17
Abbildung 6 Suchen Sie das Kabel, das Sie bei Schritt 2 aus dem Modem gezogen haben. Stecken Sie dieses Kabel (4) fest in einen der LAN-Anschlüsse des Routers, z. B. LAN-Anschluss 1. Abbildung 7 Die Netzwerkkabel sind jetzt angeschlossen, und Sie können das Netzwerk starten. Nehmen Sie das Netzwerk unbedingt in der richtigen Reihenfolge in Betrieb.
Schließen Sie zunächst das Kabel- oder DSL-Modem an und schalten Sie es ein. Sollte Ihr Modem mit einem Sicherungsakku ausgestattet sein, verbinden Sie ihn wieder mit dem Modem. Warten Sie 2 Minuten. Stecken Sie das Stromversorgungskabel in den N600 Wireless Gigabit Router und das Netzteil in eine Steckdose.
• LAN. Mindestens eine der LAN-LEDs (4) sollte aufleuchten. Grün bedeutet, dass Ihr Computer mit einer Übertragungsrate von 1 GBit/s kommuniziert, gelb 10/100 MBit/s. Leuchtet keine der LAN-Anzeigen, überprüfen Sie bitte, ob das Netzwerkkabel zwischen Computer und Router an beiden Enden richtig eingesteckt ist und ob der Computer eingeschaltet ist.
Page 20
Zum Herstellen einer Verbindung zum N600 Wireless Gigabit Router geben Sie eine der folgenden drei URLs in die Adressleiste Ihres Browsers ein und drücken die Eingabetaste: http://www.routerlogin.net • http://www.routerlogin.com • • http://192.168.1.1 Folgendes Anmeldefenster wird angezeigt: Abbildung 10 Aus Sicherheitsgründen sind für den Router ein eigener Benutzername und ein Passwort erforderlich.
Page 21
Wenn neue Firmware verfügbar ist, klicken Sie auf Yes (Ja), und der Router wird automatisch mit der neuesten Firmware aktualisiert. Stellen Sie keine Internetverbindung her, schalten Sie den Router nicht aus, fahren Sie den Computer nicht herunter und führen Sie keine anderen Vorgänge aus, bis der Router neu gestartet wurde und die Bereitschafts-LED mehrere Sekunden lang grün leuchtet.
Page 22
Wenden Sie sich an Ihren Provider und vergewissern Sie sich, dass Ihnen die richtigen Konfigurationsdaten vorliegen. • Lesen Sie den Abschnitt „Fehlerbehebung“ auf Seite Falls die Probleme weiterhin bestehen, registrieren Sie Ihr NETGEAR-Produkt und wenden Sie sich an den technischen Support von NETGEAR. Installieren des Wireless Routers ohne den Setup-Assistenten...
Nach der Installation des Routers müssen Sie sich am Router anmelden, um die WLAN- Einrichtung abzuschließen. Bei der Anmeldung am Browser werden Sie dazu aufgefordert, nach Firmware-Updates des NETGEAR-Update-Servers zu suchen. Anmelden am Router nach der Installation und Suchen nach neuer Firmware Der Smart Wizard Installationsassistent wird nur dann angezeigt, wenn Sie die CD starten.
Benutzerhandbuch. Ein Link zum Benutzerhandbuch befindet sich auf der Ressourcen-CD. Manuelles Einrichten der SSID und der Wireless- Sicherheitseinstellungen Zur Einrichtung der Wireless-Sicherheitseinstellungen müssen Sie Folgendes festlegen: • Name (SSID 11N 2,4 GHz). Die Standardeinstellung ist NETGEAR. • Name (SSID 11N 5 GHz). Die Standardeinstellung ist NETGEAR-5G. Konfigurieren Ihres WLANs...
Page 25
Rest der Welt ist die Standardregion Europa. 2,4 GHz-WLAN einrichten: Geben Sie den Netzwerknamen (SSID) ein. Die Standardeinstellung ist NETGEAR. Die SSID aller Wireless-Adapter muss der SSID entsprechen, die Sie für den N600 Wireless Gigabit Router konfigurieren. Stimmen diese Namen nicht überein, kann keine drahtlose Verbindung hergestellt werden.
Page 26
Die WLAN-Sicherheitsoptionen sind standardmäßig auf Keine eingestellt. NETGEAR empfiehlt dringend die Verwendung von Wireless-Sicherheitsfunktionen. Sie können für jedes WLAN eine andere Sicherheitsoption und eine andere Passphrase wählen. NETGEAR empfiehlt für eine optimale Leistung des 5 GHz-WLANs und für die sicherste Verschlüsselung die Verwendung von WPA2-PSK als Sicherheitsoption.
Routers automatisch konfiguriert (sofern sich der Router noch im Lieferzustand befindet) und an den Wireless-Client übertragen. Die „Push 'N' Connect“-Funktion von NETGEAR basiert auf dem Wi-Fi Protected Setup-Standard. Alle anderen Wi-Fi-zertifizierten und WPS-fähigen Produkte sollten zu NETGEAR-Produkten mit „Push 'N' Connect“-Funktion kompatibel sein.
Computer einen Browser wie z. B. Microsoft Internet Explorer oder Firefox, um eine Internet- Seite anzuzeigen. Wenn Sie den Aufbau eines gemischten Netzwerks aus WPS-fähigen und nicht- WPS-fähigen Geräten planen, empfiehlt NETGEAR, dass Sie zuerst die WLAN- und Sicherheitseinstellungen manuell vornehmen und WPS nur für zusätzliche WPS-fähige Geräte verwenden.
Page 29
Die SSID (Service Set Identifier) aller Wireless-Adapter oder Wireless-Geräte, die mit dem Router verbunden sind, muss mit der SSID übereinstimmen, die Sie für den N600 Wireless Gigabit Router festgelegt haben. Stimmen diese Namen nicht überein, kann keine drahtlose Verbindung hergestellt werden. Vergewissern Sie sich, dass Sie die Region gewählt haben, in der das drahtlose Gerät betrieben wird.
Fehlerbehebung In diesem Kapitel finden Sie Hinweise zur Behebung von Fehlern bei Ihrem N600 Wireless Gigabit Router. Es werden folgende Themen behandelt: • „Was Sie zuerst überprüfen sollten“ auf Seite 26 • „Überprüfen der allgemeinen Routerfunktionen“ auf Seite 27 • „Behebung von Problemen bei der Anmeldung“...
Vergewissern Sie sich, dass die Netzwerkeinstellungen des Computers korrekt sind: Überprüfen Sie, ob Ihre über LAN verbundenen Computer so konfiguriert sind, dass die IP- Adresse automatisch über DHCP bezogen wird. Hilfe hierzu finden Sie in der Dokumentation Ihres Computers oder im Abschnitt „Weiterführende Dokumente“...
Page 32
Netzteil ordnungsgemäß an eine funktionierende Steckdose angeschlossen ist. • Stellen Sie sicher, dass Sie das von NETGEAR für dieses Produkt mitgelieferte Netzteil verwenden. Wenn der Fehler sich dadurch nicht beheben lässt, liegt ein Hardwarefehler vor.
Tabelle 3. Behebung fehlerhafter LED-Signale des Routers (Fortsetzung) Die Internet-LED bleibt Beim Einschalten des Routers leuchtet die Internet-LED für ungefähr gelb. 70 Sekunden gelb und wird dann grün. Leuchtet die LED nicht grün, liegt ein Routerfehler vor. Wenn die Internet-LED auch 2 Minuten nach Einschalten der Stromzufuhr zum Router noch gelb leuchtet: 1.
• Normalerweise sollte die IP-Adresse des Computers im Bereich 192.168.1.2 bis 192.168.1.254 liegen. Wie Sie die IP-Adresse Ihres Computers herausfinden, erfahren Sie in der Bedienungsanleitung Ihres Computers. Lautet die IP-Adresse Ihres Computers 169.254.x.y, so sollten Sie überprüfen, ob die Verbindung zwischen Computer und Router einwandfrei ist, und dann Ihren Computer neu starten.
Abrufen einer Internet-IP-Adresse Wenn der N600 Wireless Gigabit Router nicht auf das Internet zugreifen kann und die Internet- LED gelb leuchtet, überprüfen Sie bitte den N600 Wireless Gigabit Router, um zu sehen, ob er eine IP-Adresse von Ihrem Provider beziehen kann. Wenn Sie nicht über eine statische IP-Adresse verfügen, fordert Ihr N600 Wireless Gigabit Router automatisch eine IP-Adresse von Ihrem Provider an.
Klicken Sie auf die Schaltfläche Connection Status (Verbindungsstatus). Wenn alle Felder sinnvolle Werte aufweisen, funktioniert die PPPoE-Verbindung fehlerfrei. Wird bei einem der Schritte ein Fehler oder ein leeres Feld angezeigt, können Sie durch Klicken auf Connect (Verbinden) erneut versuchen, eine Verbindung herzustellen. Der N600 Wireless Gigabit Router versucht immer wieder, eine Verbindung herzustellen.
Fehlerbehebung von Verbindungsproblemen mithilfe des Ping-Dienstprogramms Die meisten Computer und Router haben ein Diagnoseprogramm namens Ping, das eine Anforderung an ein Zielgerät sendet. Anschließend antwortet das Gerät. Das Ping-Hilfsprogramm vereinfacht die Fehlerbehebung in Netzwerken erheblich. Dieser Bereich enthält Methoden zur erweiterten Fehlerbehebung. Testen des Pfads vom PC zum Router Sie können ein Ping-Signal an den N600 Wireless Gigabit Router senden, um zu überprüfen, ob der LAN-Pfad von Ihrem Computer zum Router korrekt eingerichtet ist.
• Fehlerhafte Netzwerkkonfiguration – Überprüfen Sie, ob die Treiber für die Netzwerkkarte und die TCP/IP-Software auf dem Computer installiert und richtig konfiguriert sind. – Vergewissern Sie sich, dass die IP-Adressen des Routers und des Computers richtig sind und dass beide Adressen mit 255.255.255.0 beginnen. Testen der Verbindung zwischen PC und Internet Nachdem Sie sich vergewissert haben, dass die Verbindung zwischen Computer und N600 Wireless Gigabit Router einwandfrei funktioniert, sollten Sie den Pfad von Ihrem PC zum Internet...
Technische Daten Werkseitige Voreinstellungen In diesem Abschnitt finden Sie die werkseitigen Voreinstellungen und technischen Daten für den WNDR3700v3 N600 Wireless Dualband Gigabit Router. Tabelle 4. Werkseitige Voreinstellungen des Wireless Router Funktion Voreinstellung Setup-Assistent Aktiviert Router–Anmeldung Router–Anmeldung URL http://www.routerlogin.net oder http://www.routerlogin.com Der Benutzername (Groß- und...
Page 40
Ausgehend (Daten, die ins Internet Aktiviert (alle ausgehenden Daten können passieren) gesendet werden) WLAN Drahtlose Kommunikation Aktiviert Name (SSID 2,4 GHz b/g/n) NETGEAR Name (SSID 5 GHz a/n) NETGEAR-5G Sicherheit Deaktiviert Netzwerknamen (SSID) übertragen Aktiviert Land/Region Voreinstellung „United States“ in den USA; ansonsten...
Page 41
Tabelle 4. Werkseitige Voreinstellungen des Wireless Router (Fortsetzung) Funktion Voreinstellung Physikalische Daten Abmessungen 218 x 160 x 35 mm Gewicht 0,45 kg Umgebungsdaten 0 - 40 °C Betriebstemperatur Luftfeuchtigkeit 90 % maximale relative Luftfeuchtigkeit, nicht kondensierend Elektromagnetische Verträglichkeit Erfüllt folgende Anforderungen: FCC Teil 15, Klasse B EN 301489-1/17 Klasse B, EN300328 EN 60950 (CE LVD)
Tabelle 4. Werkseitige Voreinstellungen des Wireless Router (Fortsetzung) Funktion Voreinstellung Betriebsfrequenzbereiche (5 GHz) 5,18–5,24 + 5,745–5,825 GHz (USA) 5,18–5,24 GHz (Europa ETSI) 802.11-Verschlüsselungsverfahren 64-Bit und 128-Bit WEP (Wired Equivalent Privacy), WPA-PSK und WPA2-PSK. Wiederherstellen des Standardpassworts und der werkseitigen Voreinstellungen Sie können die werkseitigen Voreinstellungen wiederherstellen, wodurch der Benutzername des Routers auf admin, das Passwort auf password und die IP-Adresse auf 192.168.1.1 zurückgesetzt werden.
Weiterführende Dokumente Diese Tabelle enthält Links zu Referenzdokumenten, in denen Sie mehr über die in Ihrem NETGEAR-ProduktNETGEAR verwendeten Technologien erfahren. Tabelle 5. Dokument Link Grundlagen des TCP/IP- http://documentation.netgear.com/reference/deu/tcpip/index.htm Netzwerkbetriebs Netzwerkeinrichtung http://documentation.netgear.com/reference/deu/wsdhcp/index.htm http://documentation.netgear.com/reference/deu/glossary/index.htm Glossar Weiterführende Dokumente...
Registrierung und Zertifizierungen Produktregistrierung, Support und Dokumentation Registrieren Sie Ihr Produkt unter http://www.netgear.de/registrierung Die Registrierung ist Voraussetzung für die Nutzung des telefonischen Supports. Produkt-Updates und Internetsupport finden Sie stets unter http://www.netgear.de/support Die Dokumentation zur Einrichtung ist auf CD, auf der Support-Website und auf der Dokumentations-Website erhältlich...
