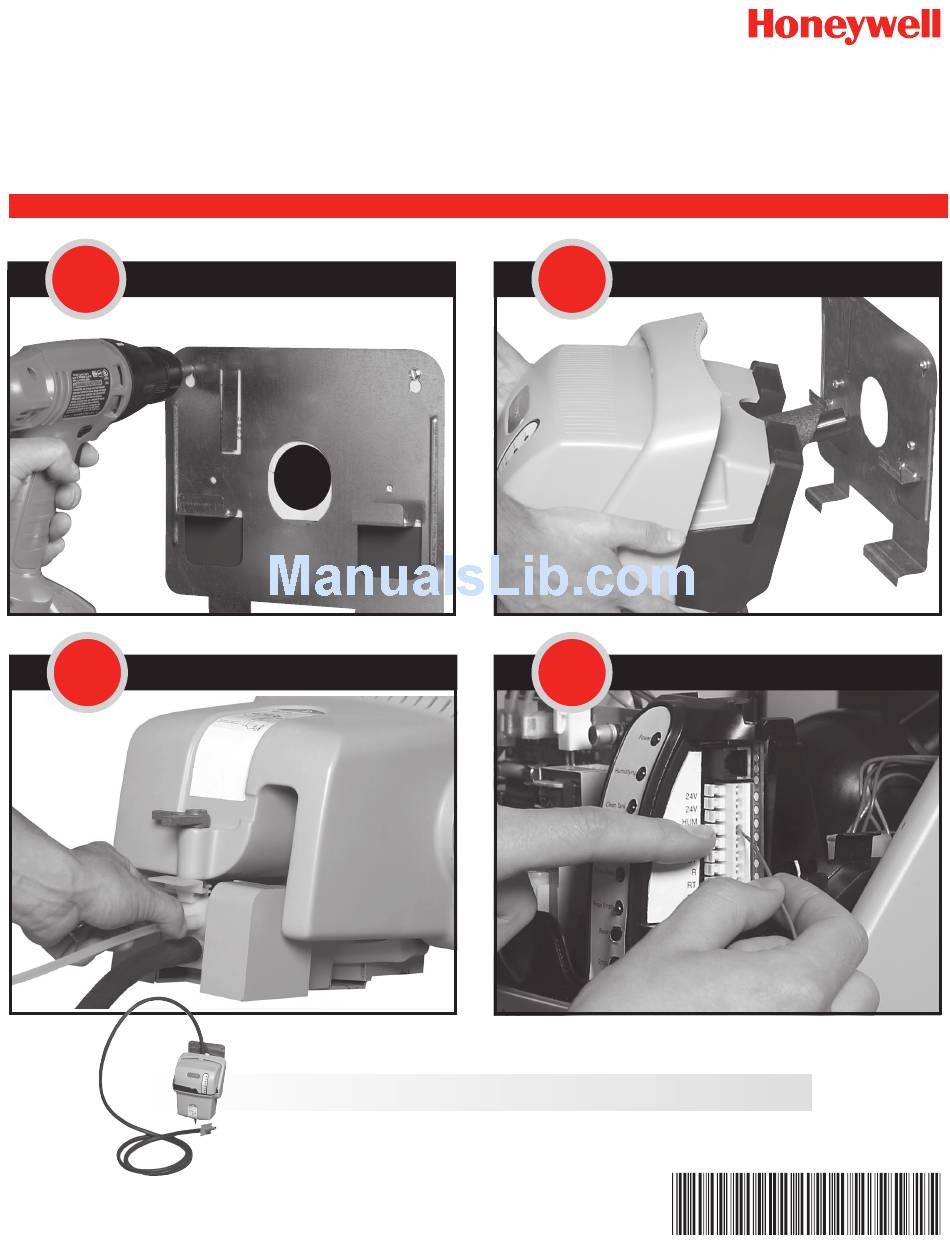

TrueSTEAM
As Easy as 1-2-3-4
1
Mount
3
Plumb
See inside for detailed instruction and remote mounting options!
PROFESSIONAL INSTALLATION GUIDE
2
Hang
4
Wire
69-2036EFS-07

Advertisement

Table of Contents
loading

Summary of Contents for Honeywell HM509VPIAQ - TrueSTEAM 9 GPD Humidifier PRO IAQ

  • Page 1 TrueSTEAM As Easy as 1-2-3-4 PROFESSIONAL INSTALLATION GUIDE Mount Hang Plumb Wire See inside for detailed instruction and remote mounting options! 69-2036EFS-07...
  • Page 2: Table Of Contents

    Parts List ..................24 Need Help? For assistance with this product please visit http://yourhome.honeywell.com or call Honeywell Customer Care toll-free at 1-800-468-1502 Read and save these instructions. ® U.S. Registered Trademark. Patents pending. Copyright © 2008 Honeywell International Inc. All rights reserved. 69-2036EFS—07...
  • Page 3: Installation Recommendations

    TrueSTEAM Humidification System InsTallaTIon ReCommendaTIons Make your TrueSTEAM installations accurate and efficient by addressing these commonly asked questions: Sizing for the Job 1. Selecting the appropriate humidifier for the job is critical: The table below illustrates the square footage a TrueSTEAM humidifier can serve. It is not recommended to install a 6 gallon device in a home larger than 2000 square feet.
  • Page 4 (if home is under 2000 sq ft, this can also be due to insulation, windows, arid climate, etc.) or the outdoor temperature may be too low to maintain adequate humidity levels. Honeywell recommends waiting for the temperature to mod- erate closer to 20°F (-6°C).
  • Page 5 TrueSTEAM Humidification System WhaT you WIll need To InsTall TRuesTeam Tools/Hardware needed: Material Provided: • Wire stripper/cutter • 1/4-in. copper or plastic water line • Drill or duct-cutting tool • 1/2-in. drain hose and clamps • 1-3/4-in. hole saw • Mounting bracket and hardware •...
  • Page 6: Safety Precautions

    Installation Guide safeTy PReCauTIons CAUTION: Voltage Hazard. Can cause electrical shock or equipment damage. Disconnect HVAC equipment before beginning installation. Safety Precautions • Do not direct the steam nozzle at people. • If used near a pool or spa, ensure the TrueSTEAM can not fall into the water or be splashed. Also, ensure the TrueSTEAM is plugged into a GFI ground fault interrupt outlet.
  • Page 7: Installation

    TrueSTEAM Humidification System If installing the humidifier directly to the supply duct, follow steps on pages 5–6 and 13–18. If mounting remote from the duct, follow steps on pages 7–18. duCT mounT InsTallaTIon Choose a location that has access to a: •...
  • Page 8 Installation Guide duCT mounT InsTallaTIon Position template sticker on supply duct. For tall coils that do not have this clearance available, refer to remote mounting instructions. SUPPLY Drill 1-3/4-in. hole. 12 INCHES M24748 Secure bracket to duct using #8 A) Slide foam gasket over nozzle and self-drilling sheet metal screws (4).
  • Page 9: Remote Mount Instructions Installation

    • Honeywell recommends self-seal pipe insulation into the humidifier. for hot and cold water pipes. Insul-Tube 1-1/8 in. ID x 1/2 in. wall 25/50 Factory Mutual 062411, flame If the remote hose cannot be installed retardant added.
  • Page 10 Installation Guide PRoPeR hose InsTalls Furnace or Mechanical Room Remote Note: If air handler location temperatures will drop below freezing at any time, TrueSTEAM must be mounted in a conditioned space, running a remote hose to the duct. Duct Mount Remote M24781 CAUTION Hot water temperature above 120°F (49°C)
  • Page 11 TrueSTEAM Humidification System PRoPeR hose InsTalls 20 FT MAX WITH TRAP 2 IN. PER FT 5 FT MAX IF NO SLOPE IF NO SLOPE P - TRAP DRAIN 2 IN. PER FT TYPICAL INSTALLATION DRAIN DRAIN 20 FT MAX WHEN TrueSTEAM IS ABOVE P - TRAP P - TRAP REMOTE NOZZLE...
  • Page 12 Installation Guide RemoTe mounT InsTallaTIon Model Minimum Circuit Capacity HM506 7 Amps HM509 10 Amps HM512 12 Amps M24745 Install hose adapter from Remote Mount Kit. Ensure o-ring gasket is properly seated in the Draining water Continuous groove. may be hot. downflow Ensure drain out- let not exposed.
  • Page 13 TrueSTEAM Humidification System RemoTe mounT InsTallaTIon Position template sticker on remote location. Note: TrueSTEAM will weigh 12–15 lbs. (+/- 2 lbs.) with water, so if mounting onto drywall or plaster, position one side over a wall stud. M24766 Insert wall anchors (4) into pilot holes and secure bracket to location.
  • Page 14 Installation Guide RemoTe mounT InsTallaTIon Cut a 1-3/4 in. diameter duct hole, install the provided gasket, and slide the remote nozzle up into the duct. Minimum 3 in. clearance Secure remote nozzle to duct using #8 self-drilling required from nozzle outlet to sheet metal screws (4).
  • Page 15: Plumbing

    TrueSTEAM Humidification System PlumbIng Insert 1/4-in. water line into filter. Apply modest pressure to ensure a tight fit. Insert 1/4-in. water line into back-flow valve. Apply modest pressure for a tight fit. Connect 1/2-in. drain tube. Secure drain tube to barbed fitting with hose clamp. Shut off the water supply.
  • Page 16: Wiring

    Installation Guide WIRIng Loosen captive cover screw. Slide cover out from front. CAUTION: Voltage Hazard. Before wiring to HVAC terminals, disconnect HVAC equipment power. Ensure humidifier is not plugged in. M24754 Low-Voltage Terminals AC power for electronic humidistat. HUM Low-voltage humidistat (or thermostat) terminals control humidifier operation.
  • Page 17 TrueSTEAM Humidification System WIRIng Wire the TrueSTEAM according to the diagram that applies to your humid- ity control. Follow this diagram if using a mechanical humidistat Follow this diagram to wire TrueIAQ for manual such as H8908ASPST or other. operation. Set TrueIAQ ISU parameter 10 to 1, and ISU 25 to 2.
  • Page 18 Installation Guide WIRIng Follow this diagram for a system with the VisionPRO IAQ with operation dependent on HVAC power (humidification and fan call by thermostat). EQUIPMENT INTERFACE MODULE (EIM) Set VisionPRO IAQ FURNACE BOARD parameter 374 to 1. This CONV. HP HEAT 1 RELAY allows the thermostat to call HEAT 2 RELAY...
  • Page 19 TrueSTEAM Humidification System WIRIng Slide the cover back into place and secure captive screw. Turn on the water supply and plug in the humidifier. POWER HUMIDIFYING CLEAN TANK The Press Reset light will blink when SEE LABEL BELOW ! power is applied. CALL SERVICE Press/release the RESET button to ready the TrueSTEAM.
  • Page 20: Dip Switch Selection

    Installation Guide dIP sWITCh seleCTIon Between the transformer and LED display on the circuit board are two sets of DIP switches. DIP 1 and 2 can be configured to adjust cleaning cycles. DIP 4 and 5 can simplify wiring. DIP 3 and 6 are not used at this time.
  • Page 21: Troubleshooting

    TrueSTEAM Humidification System TRoubleshooTIng TrueSTEAM has internal system diagnostics that monitor system operation, maintenance schedules, and faults. If a system fault is detected, the system will attempt to recover itself up to five times in a 24 hour period. If unable to recover in that time, the red Call Service LED light will activate. If the TrueSTEAM Call Service light is red, a system fault has occurred from which the humidi- fier can not recover by itself.
  • Page 22 Installation Guide TRoubleshooTIng No. of Fault Description Auto- Steps to Fix Recoverable? To be Performed by Professional HVAC Technician Only Light Blinks Heating element • Follow tank cleaning steps (pages 23–26). overheated. • Reassemble tank and press the RESET button. •...
  • Page 23 TrueSTEAM Humidification System TRoubleshooTIng No. of Fault Description Auto- Steps to Fix Recoverable? To be Performed by Professional HVAC Technician Only Light Blinks 8–11 The backup weld • Replace the unit. monitor input is active when the backup heater relay is off. Temperature of the Yes, system will •...
  • Page 24: Specifications

    Installation Guide sPeCIfICaTIons Capacity: Electrical Ratings and Tolerances HM512: 12 gallons per day (gpd) (45 liters per day [lpd]) Input Ratings HM509: 9 gpd (34 lpd) • Power Supply: 120VAC +10/ -15%, 60Hz HM506: 6 gpd (23 lpd) - HM512: 1440W at 120VAC at full load Humidified Area: - HM509: 1200W at 120VAC at full load - HM506: 840W at 120VAC at full load...
  • Page 25: Cleaning And Seasonal Or Vacation Maintenance

    TrueSTEAM Humidification System CleanIng and seasonal oR VaCaTIon maInTenanCe Maintenance is simple with TrueSTEAM—just remove the water tank for cleaning. Warning: Scalding hazard. Do not attempt to remove the humidifier from the mounting bracket during operation, or when the humidifier’s water tank when full of water. Water heater could be hot when tank is removed.
  • Page 26 Installation Guide CleanIng and seasonal oR VaCaTIon maInTenanCe 3. Grip the white water valve arm and slide it 2. Turn the manual shut-off valve at the back within the bracket to disengage from bottom of the tank to the “Unlock” the tank.
  • Page 27 TrueSTEAM Humidification System CleanIng and seasonal oR VaCaTIon maInTenanCe 7. Replace inline filter once per year. Turn water supply off before replacing. Press down filter collar ring and pull Insert 1/4 in. lines into new filter. Apply out 1/4 in. water line from each side. modest pressure to ensure a tight fit.
  • Page 28 Installation Guide CleanIng and seasonal oR VaCaTIon maInTenanCe Automatic End of Season Shutdown Your TrueSTEAM humidifier has the built-in intelligence to shut down when humidity is not need- ed for an extended period. After 48 hours of inactivity, TrueSTEAM will drain and remain empty until humidity is needed again.
  • Page 29: Parts List

    TrueSTEAM Humidification System PaRTs lIsT Part Part Number Fig. Reference 10-foot Remote Hose and Nozzle Kit 50024917-001 20-foot Remote Hose and Nozzle Kit 50024917-002 Cover 50028004-001 Duct Nozzle 50028003-001 Remote Nozzles 50028001-001 Mounting Bracket 50020012-001 Solenoid Valve 50027997-001 In-Line Water Filter 50028044-001 HM512/HM509 Water Tank 50033181-001...
  • Page 30 1985 Douglas Drive North 35 Dynamic Drive Golden Valley, MN 55422 Toronto, Ontario M1V 4Z9 http://yourhome.honeywell.com ® U.S. Registered Trademark. Printed in U.S.A. on recycled © 2008 Honeywell International Inc. paper containing at least 10% 69-2036EFS—07 M.S. Rev. 05-08 post-consumer paper fibers.
  • Page 31 Humidificateur TrueSTEAM Simple comme 1, 2, 3, 4 GUIDE D’INSTALLATION PROFESSIONNELLE Monter Suspendre Mettre de niveau Raccorder Consulter les pages suivantes pour des instructions détaillées et des options de montage à distance.
  • Page 32 Services à la clientèle au numéro sans frais 1-800-468-1502 Veuillez lire les présentes instructions et les garder à portée de main. ® Marque de commerce enregistrée aux États-Unis. Brevets en instance. Copyright © 2007 Honeywell International Inc. Tous droits réservés. 69-2036EFS—07...
  • Page 33: Recommandations D'installation

    Humidificateur à injection directe TrueSteam ReCommandaTIons d’InsTallaTIon Pour effectuer correctement l’installation du TrueSTEAM et assurer son bon fonctionnement, il est important de tenir compte des points suivants : Capacité de l’appareil 1. Choisir l’humidificateur qui convient à l’application est crucial : Le tableau ci-dessous indique la superficie en mètres carrés (pieds carrés) qu’un appareil TrueSTEAM peut humidifier.
  • Page 34 Guide d’installation ReCommandaTIons d’InsTallaTIon Réglage de l’appareil TrueSTEAM pour un fonctionnement efficace et pour répondre aux besoins des utilisateurs : Le point de consigne de l’humidification n’est parfois atteint qu’au bout d’une semaine de fonctionnement continu de l’appareil, compte tenu de facteurs comme l’aire de la maison, son contenu et son isolation.
  • Page 35 Humidificateur à injection directe TrueSteam ouTIl eT maTéRIel néCessaIRes PouR l’InsTallaTIon de l’humIdIfICaTeuR TRuesTeam Outils et quincaillerie nécessaires : Matériel fourni : • Pince à dénuder et à couper les fils • Tuyau de 64 mm (1/4 po), en cuivre ou en plastique •...
  • Page 36: Consignes De Sécurité

    Guide d’installation ConsIgnes de séCuRITé MISE EN GARDE : Risques liés au courant électrique. Peut causer des chocs électriques ou endommager l’équipement. Couper l’alimentation du système CVCA avant de commencer l’installation de l’appareil. Consignes de sécurité • Ne pas diriger la buse de vapeur vers des personnes. •...
  • Page 37 Humidificateur à injection directe TrueSteam Pour une installation sur la gaine de soufflage, suivre les instructions aux pages 35 et 36 et aux pages 43 à 48. Pour une installation à distance, suivre les instructions aux pages 37 à 48. InsTallaTIon suR gaIne Choisir un emplacement qui donne accès à...
  • Page 38: Instructions De Montage À Distance

    Guide d’installation InsTallaTIon suR gaIne Placer le gabarit autocollant sur la gaine de soufflage. Dans le cas où les grands serpentins ne permettent de laisser un dégagement suffisant, suivre les instructions de montage à distance. APPROVISIONNEMENT Percer un trou de 4,5 cm (1 3/4 po).
  • Page 39 Humidificateur à injection directe TrueSteam InsTallaTIon à dIsTanCe Suivre ces instructions pour installer l’appareil ailleurs que sur la gaine de soufflage. La plupart des problèmes de Dans le cas d’un montage à distance, fonctionnement sont causés par une suivre également les étapes suivantes car elles mauvaise installation du tuyau.
  • Page 40 Guide d’installation InsTallaTIon CoRReCTe du Tuyau À distance dans la pièce de chauffage ou des installations mécaniques Remarque : Si la température à l’endroit où est situé l’appareil de conditionnement de l’air peut descendre en dessous du point de congélation, il faut installer l’humidificateur TrueSteam dans un endroit chauffé...
  • Page 41 Humidificateur à injection directe TrueSteam InsTallaTIon CoRReCTe du Tuyau MAX 6 M (20 PI) AVEC SIPHON 10,5 CM/M (2 PO/PI) MAX 1,5M (5 PI) SI AUCUNE PENTE SIPHON VIDANGE 10,5 CM/M (2 PO/PI) INSTALLATION TYPE SI VIDANGE LE TrueSTEAM EST INSTALLÉ MAX 6 M (20 PI) AU-DESSUS DE LA BUSE À...
  • Page 42 Guide d’installation InsTallaTIon à dIsTanCe Capacité minimale du Modèle circuit électrique HM506 7 ampères HM509 10 ampères HM512 12 ampères M24745 Installer l’adaptateur de tuyau four- ni dans l’ensemble d’installation à distance. S’assurer que le joint torique est bien installé L’eau de vidange Pente dans sa rainure.
  • Page 43 Humidificateur à injection directe TrueSteam InsTallaTIon à dIsTanCe Placer le gabarit autocollant à l’emplacement d’installation à distance. Remarque : L’humidificateur TrueSTEAM pèse entre 5,4 à 6,8 kg (+/- 1 kg) (12 à 14 lb (+/- 2 lb) une fois qu’il est rempli d’eau. S’il est monté sur un mur de plâtre ou de placoplâtre, installer un des côtés de l’humidificateur sur un montant du mur.
  • Page 44 Guide d’installation InsTallaTIon à dIsTanCe Découper un trou de 4,4 cm (1 3/4 po) dans la gaine. Installer le joint fourni. Insérer la buse à Un dégagement minimal de 3 po distance dans la gaine. Fixer la buse à la gaine est requis entre la sortie de la avec 4 vis à...
  • Page 45: Plomberie

    Humidificateur à injection directe TrueSteam PlombeRIe Insérer le tuyau d’eau de 64 mm (¼ po) dans le filtre. Appliquer une légère pression pour assurer l’étanchéité. Insérer le tuyau d’eau de 64 mm (¼ po) dans la vanne anti-refoulement. Appliquer une légère pression pour assurer l’étanchéité. Raccorder un tuyau d’évacuation de 1,3 cm (1/2 po).
  • Page 46: Câblage

    Guide d’installation CÂblage Desserrer la vis imperdable du couvercle. Enlever le couvercle en le glissant vers l’avant. MISE EN GARDE : Risque de chocs électriques. Avant d’effectuer le raccordement aux bornes de l’appareil CVCA, débrancher l’appareil. S’assurer que l’humidificateur est débranché. M24754 Bornes basse tension Alimentation c.a.
  • Page 47 Humidificateur à injection directe TrueSteam CÂblage Consulter le schéma de raccordement qui correspond à l’application avec l’humidificateur TrueSTEAM. Suivre le schéma suivant pour le raccordement du Se servir de ce schéma dans une application avec TrueIAQ utilisé en mode manuel. un humidistat mécanique comme le H8908ASPST.
  • Page 48 Guide d’installation CÂblage Se servir de ce schéma dans une application avec un VisionPRO IAQ où la mise en marche du système dépend de l’alimentation de l’appareil de chauffage (humidification et ventilation commandées par le thermostat). MODULE D’INTERFACE DE L’ÉQUIPEMENT Régler le paramètre 374 PANNEAU DE du VisionPRO IAQ à...
  • Page 49 Humidificateur à injection directe TrueSteam CÂblage Glisser le couvercle en place et le fixer avec la vis imperdable. Ouvrir l’eau et brancher l’humidificateur. POWER HUMIDIFYING CLEAN TANK Le voyant PRESS RESET (APPUYER SEE LABEL BELOW ! SUR RÉARMEMENT) clignote quand CALL SERVICE l’appareil est mis sous tension.
  • Page 50: Réglage Des Commutateurs Dip

    Guide d’installation Réglage des CommuTaTeuRs dIP Deux groupes de commutateurs DIP sont situés sur le panneau de circuit entre le transformateur et les voyants à DEL. Les commutateurs DIP 1 et DIP 2 servent à configurer les cycles de nettoyage. Les com- mutateurs DIP 4 et DIP 5 permettent de simplifier le raccordement.
  • Page 51: Dépannage

    Humidificateur à injection directe TrueSteam déPannage L’humidificateur TrueSTEAM est doté d’un système de diagnostic qui surveille le fonctionnement du système, fait fonctionner les minuteries d’entretien et indique les problèmes en cours. Si le système détecte un pro- blème de fonctionnement, il essaie de rétablir lui-même le fonctionnement dans les 24 heures. S’il en est incapable, le voyant rouge CALL SERVICE (APPEL DE SERVICE) s’allume.
  • Page 52 Guide d’installation déPannage Nombre de Description du Rétablissement Marche à suivre par un technicien qualifié en CVCA seulement clignote- problème possible par le pour régler le problème ments du système? voyant rouge Tension d’entrée Oui. Le système • Débrancher l’appareil, puis le rebrancher, et vérifier si l’alimentation insuffisante revient en mode est rétablie.
  • Page 53 Humidificateur à injection directe TrueSteam déPannage Nombre de Description du Rétablissement Marche à suivre par un technicien qualifié en CVCA seulement clignote- problème possible par le pour régler le problème ments du système? voyant rouge 8–11 L’entrée du • Remplacer l’appareil. moniteur de pro- tection de soud- age de contact...
  • Page 54 Guide d’installation CaRaCTéRIsTIques TeChnIques Capacité : Caractéristiques électriques nominales et tolérances HM512 : 45 litres par jour [l/j] (12 gallons par jour [g/j]) Entrées HM509 : 34 l/j (9 g/j) • Alimentation : 120 V c.a. +10 %, -15 %, 60 Hz HM506 : 23 l/j (6 g/j) - HM512 : 1440 W sous 120 V c.a., pleine charge Aire humidifiée :...
  • Page 55: Nettoyage, Entretien Saisonnier Et

    Humidificateur à injection directe TrueSteam neTToyage, enTReTIen saIsonnIeR eT PRéPaRaTIon PouR absenCe PRolongée L’entretien de l’humidificateur TrueSTEAM est simple à effectuer : il suffit d’enlever le réservoir d’eau et de le nettoyer. Avertissement : Danger de brûlures. Ne pas essayer de retirer l’humidificateur de ses supports de montage lorsqu’il est en marche.
  • Page 56 Guide d’installation neTToyage, enTReTIen saIsonnIeR eT PRéPaRaTIon PouR absenCe PRolongée 3. Saisir la manette blanche 2. Tourner le robinet d’arrêt au bas du robinet et la glisser vers du réservoir à la position UNLOCK l’arrière entre les supports (DÉVERROUILLÉ). afin de la dégager du réservoir.
  • Page 57 Humidificateur à injection directe TrueSteam neTToyage, enTReTIen saIsonnIeR eT PRéPaRaTIon PouR absenCe PRolongée 7. Remplacer le filtre du tuyau d’eau tous les ans. Couper l’alimentation en eau avant de le remplacer. Appuyer sur le collet du filtre et retirer Insérer le tuyau de 6 mm (1/4 po) dans le tuyau d’eau de 6 mm (1/4 po) de le nouveau filtre.
  • Page 58 Guide d’installation neTToyage, enTReTIen saIsonnIeR eT PRéPaRaTIon PouR absenCe PRolongée Arrêt automatique saisonnier L’humidificateur TrueSTEAM est doté d’un système « intelligent » qui lui permet de s’arrêter complètement quand la demande d’humidité cesse pendant une période prolongée. Après 48 heures d’inactivité, l’humidificateur commande la vidange du réservoir d’eau, qui demeure vide jusqu’au moment d’une nouvelle demande d’humidité.
  • Page 59: Nomenclature Des Pièces

    Humidificateur à injection directe TrueSteam nomenClaTuRe des PIèCes Pièce Numéro Référence dans la figure Ensemble tuyau de raccordement de 3 m (10 pi) et 50024917-001 buse Ensemble tuyau de raccordement de 6 m (20 pi) et 50024917-002 buse Couvercle 50028004-001 Buse d’injection de l’humidificateur dans la gaine 50028003-001 Buses à...
  • Page 60 Golden Valley, MN 55422 Toronto, Ontario M1V 4Z9 http://yourhome.honeywell.com ® Marque déposée aux É.-U. Imprimé aux É.-U. sur du papier recyclé © 2008 Honeywell International Inc. contenant au moins 10 % de fibres de 69-2036EFS—07 M.S. Rev. 05-08 papier recyclées après consommation.
  • Page 61 TrueSTEAM Tan fácil como 1-2-3-4 GUÍA DE INSTALACIÓN PROFESIONAL Montaje Colgado Plomería Cableado ¡Consulte el interior para obtener instrucciones detalladas y opciones de montaje remoto!
  • Page 62 Lista de piezas ..................87 ¿Necesita ayuda? Para obtener ayuda sobre este producto, visite http://yourhome.honeywell.com o llame de manera gratuita al Servicio al cliente de Honeywell al 1-800-468-1502 Lea y guarde estas instrucciones. ® Marca registrada de los EE. UU.
  • Page 63: Recomendaciones Para La Instalación

    Humidificador de inyección directa TrueSTEAM ReComendaCIones PaRa la InsTalaCIón Cerciórese de que sus instalaciones TrueSTEAM queden precisas y eficaces tomando en cuenta estas preguntas que se formulan generalmente: Clasificación según las dimensiones del trabajo 1. Seleccionar el humidificador adecuado para el trabajo es crucial: El cuadro siguiente ilustra la área en pies cuadrados que puede cubrir el humidificador TrueSTEAM.
  • Page 64 2000 pies cuadrados, esto también puede deberse al aislante, venta- nas, clima árido, etc.) o la temperatura exterior puede estar demasiado baja para mantener los niveles de humedad adecuados. Honeywell recomienda esperar que la temperatura modere cer- cana a los 20°F (-6°C).
  • Page 65 Humidificador de inyección directa TrueSTEAM lo que neCesITa PaRa InsTalaR TRuesTeam Herramientas/aditamentos necesarios: Material que se suministra: • Alicates o cortadores de cables • Tubería de agua de plástico o cobre de 1/4 de pulgada (6,4 mm) • Taladro o herramienta cortante para conductos •...
  • Page 66: Precauciones De Seguridad

    Guía de instalación PReCauCIones de seguRIdad PRECAUCIÓN: peligro de voltaje. Puede causar una descarga eléctrica o daños al equipo. Desconecte el equipo de HVAC antes de comenzar la instalación. Precauciones de seguridad • No coloque la boquilla de vapor en dirección a las personas. •...
  • Page 67: Instrucciones Para El Montaje Del Conducto

    Humidificador de inyección directa TrueSTEAM Si está instalando el humidificador directamente al conducto de suministro, siga los pasos de las páginas 55-56 y 63-68. Si está realizando un montaje remoto, siga los pasos de las páginas 57-68. InsTRuCCIones PaRa el monTaJe del ConduCTo Elija una ubicación que tenga acceso a: •...
  • Page 68 Guía de instalación InsTRuCCIones PaRa el monTaJe del ConduCTo Coloque la pegatina de la plantilla en el conducto del suministro. Para bobinas alargadas que no tengan esta distancia disponible, consulte las instrucciones para el montaje remoto. SUMINISTRO Taladre un orificio de 1-3/4 pulgadas (4,4 cm).
  • Page 69: Instalación

    áreas bajas • Honeywell recomienda aislante de tubo que puedan restringir el flujo de vapor autosellante para tubos de agua caliente y fría.
  • Page 70: Instalación

    Guía de instalación InsTalaCIón CoRReCTa de la mangueRa Instalación remota en sistemas de calefacción o en habitaciones para máquinas Nota: si la temperatura del lugar en el que se encuentra la unidad de acondicionamiento de aire disminuye por debajo del punto de congelamien- to, el TrueSTEAM debe instalarse en un espacio acondicionado, conectando una manguera remota al conducto.
  • Page 71 Humidificador de inyección directa TrueSTEAM InsTalaCIón CoRReCTa de la mangueRa 20 PIES (6,1 m) MÁX. 5 PIES (1,5 m) MÁX. SI NO HAY PENDIENTE CON COLECTOR 2 PULGADAS POR PIE (5,1 cm por 30,5 cm) COLECTOR EN P DESAGÜE 2 PULGADAS POR PIE (5,1 cm por 30,5 cm) INSTALACIÓN TÍPICA DESAGÜE...
  • Page 72 Guía de instalación InsTalaCIón PaRa el monTaJe RemoTo Modelo Capacidad mínima del circuito HM506 7 Amp HM509 10 Amp HM512 12 Amp M24745 Instale el adaptador de manguera del juego para el montaje remoto. Asegúrese de que la junta tórica esté bien Flujo descen- asentada en la ranura.
  • Page 73 Humidificador de inyección directa TrueSTEAM InsTalaCIón PaRa el monTaJe RemoTo Coloque la pegatina de la plantilla en la ubicación remota. Nota: el TrueSTEAM tendrá un peso de 12–15 libras (+/- 2 libras) [5,4-6,8 kg (+/-0,9 kg)] cuando contenga agua, por lo tanto, si está realizando el montaje en paneles de yeso o yeso, coloque un lado sobre un montante de pared.
  • Page 74 Guía de instalación InsTalaCIón PaRa el monTaJe RemoTo Corte un orificio de 1-3/4 pulgadas (4,4 cm) de diámetro en el con- ducto, instale la junta incluida y deslice la boquilla remota hacia arriba y dentro del conducto. Asegure la boquilla remota al conducto utilizando tornillos autotaladrantes No.8 para lámina de metal (4).
  • Page 75: Plomería

    Humidificador de inyección directa TrueSTEAM PlomeRÍa Inserte una tubería de agua de ¼ in. en el filtro. Aplique una presión moderada para lograr un ajuste ceñido. Inserte una tubería de agua de ¼ in. en la válvula para reflujo. Aplique una presión moderada para lograr un ajuste ceñido.
  • Page 76: Cableado

    Guía de instalación Cableado Afloje el tornillo imperdible de la cubierta. Deslice la cubierta hacia fuera desde la parte delantera. PRECAUCIÓN: peligro de voltaje. Antes de realizar el cableado hacia las terminales del equi- po de HVAC, corte la energía del equipo. Asegúrese de que el humidificador no esté...
  • Page 77 Humidificador de inyección directa TrueSTEAM Cableado Conecte el TrueSTEAM según el diagrama que se aplique a su control de humedad. Siga este diagrama para cablear TrueIAQ para Siga este diagrama si utiliza un humidistato funcionamiento manual. automático como el H8908ASPST u otro. Coloque el parámetro ISU de TrueIAQ 10 a 1 e ISU 25 a 2.
  • Page 78 Guía de instalación Cableado Siga este diagrama para un sistema con VisionPRO IAQTM con funcionamiento que dependa de la energía del equipo de HVAC (humidificación y demanda para hacer funcionar el ventilador por termostato). Establezca el parámetro ISU de VisionPRO IAQ de 374 a 1.
  • Page 79 Humidificador de inyección directa TrueSTEAM Cableado Deslice la cubierta, ubíquela en su lugar y asegure el tornillo imperdible. Abra el suministro de agua y enchufe el humidificador. POWER HUMIDIFYING CLEAN TANK SEE LABEL BELOW ! La luz de “Press Reset” (presionar reiniciar) brillará...
  • Page 80: Selección Del Interruptor Dip

    Guía de instalación seleCCIón del InTeRRuPToR dIP Entre el transformador y el visor LED de la placa del circuito se encuentran dos juegos de interruptores DIP. Los DIP 1 y 2 se pueden configurar para ajustar los ciclos de limpieza. Los DIP 4 y 5 pueden simplifi- car el cableado.
  • Page 81: Solución De Problemas

    Humidificador de inyección directa TrueSTEAM soluCIón de PRoblemas El TrueSTEAM cuenta con un diagnóstico de sistema interno que controla el funcionamiento del sistema, los cronogramas de mantenimiento y las fallas. Si se detecta una falla en el sistema, este intentará auto recupe- rarse hasta cinco veces en un período de 24 horas.
  • Page 82 Guía de instalación soluCIón de PRoblemas Cantidad de Descripción de ¿Auto Pasos para la reparación parpadeos falla recuperable? Para que los realice solamente un técnico profesional en equipos de la luz roja de HVAC Voltaje de entra- Sí, el sistema •...
  • Page 83 Humidificador de inyección directa TrueSTEAM soluCIón de PRoblemas Cantidad de Descripción de ¿Auto Pasos para la reparación parpadeos falla recuperable? Para que los realice solamente un técnico profesional en equipos de la luz roja de HVAC 8–11 La entrada del •...
  • Page 84 Guía de instalación esPeCIfICaCIones Capacidad Calificaciones y tolerancias eléctricas: HM512: 12 galones por día (gpd) (45 litros por día [lpd]). Calificaciones de entrada • Suministro de energía: 120 VCA +10/ -15%, 60 Hz HM509: 9 gpd (34 lpd) - HM512: 1440 vatios en 120 VCA en carga completa HM506: 6 gpd (23 lpd) - HM509: 1200 vatios en 120 VCA en carga completa Área humidificada:...
  • Page 85: Limpieza Y Mantenimiento Estacional O Durante Las Vacaciones

    Humidificador de inyección directa TrueSTEAM lImPIeza y manTenImIenTo esTaCIonal o duRanTe las VaCaCIones El mantenimiento con el TrueSTEAM es sencillo: sólo quite el tanque de agua. Advertencia: peligro de quemaduras. No intente quitar el humidificador del soporte de montaje durante el funcionamiento o cuando el tanque de agua del humidificador esté...
  • Page 86 Guía de instalación lImPIeza y manTenImIenTo esTaCIonal o duRanTe las VaCaCIones 3. Tome el brazo de la válvula 2. Coloque la válvula de de agua limpia y deslícelo cierre manual que se dentro del soporte para encuentra en la parte que se suelte del tanque.
  • Page 87 Humidificador de inyección directa TrueSTEAM lImPIeza y manTenImIenTo esTaCIonal o duRanTe las VaCaCIones 7. Cambie el filtro de la tubería una vez al año. Cierre el suministro de agua antes de cambiarlo. Presione hacia abajo el anillo del Inserte tuberías de ¼ in. en el nuevo filtro y saque la tubería de agua filtro.
  • Page 88 Guía de instalación lImPIeza y manTenImIenTo esTaCIonal o duRanTe las VaCaCIones Apagado automático al final de la estación El humidificador TrueSTEAM cuenta con inteligencia incorporada para apagarse cuando no se necesita humedad por un período prolongado. Luego de 48 horas de inactividad, el TrueSTEAM drenará...
  • Page 89 Humidificador de inyección directa TrueSTEAM lIsTa de PIezas Pieza Número de pieza Referencia de las figuras Juego de manguera de 10 pies (3 m) y boquillas 50024917-001 Juego de manguera de 20 pies (6 m) y boquillas 50024917-002 Cubierta 50028004-001 Boquilla de inyección de conductos para humidifi- 50028003-001 cador...
  • Page 90 Guía de instalación 69-2036EFS—07...
  • Page 91 Humidificador de inyección directa TrueSTEAM 69-2036EFS—07...
  • Page 92 Toronto, Ontario M1V 4Z9 http://yourhome.honeywell.com ® U.S. Registered Trademark. Impreso en los Estados Unidos en papel reciclado que © 2008 Honeywell International Inc. contiene, por lo menos, 10% de fibras de papel post 69-2036EFS—07 M.S. Rev. 05-08 consumo.papier recyclées après consommation.
