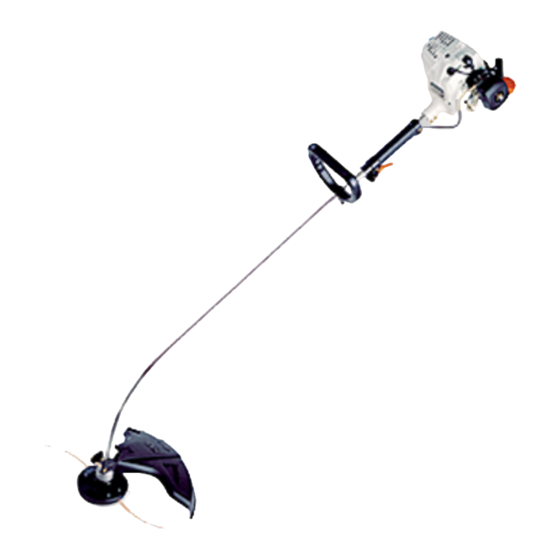

Summary of Contents for Echo GT-200R - PARTS CATALOG SERIAL NUMBER S72612001001 - S72612999999
Page 1
Echomatic Single Line Head MODEL:SERIAL NUMBERS 21560056 2-Line Rapid Loader GT-200R: S/N: S72612001001 - S72612999999 ECHO, INCORPORATED 400 Oakwood Road Lake Zurich, Illinois 60047 USA WWW.ECHO-USA.COM 99922203366_200R/12 REVISED 06/04/07 2007 ECHO Incorporated, RePower is Registered Trademark of ECHO Incorporated. All Rights Reserved...
Table of Contents Part Number Index Table of Contents Click Any Diagram Desciption Below To Veiw That Diagram. GT-200R S/N: S72612001001 - S72612999999 Cylinder Cover.................................4 Fuel System..................................6 Fan Case, Clutch, Ignition Switch..........................8 Starter -- i-30..................................10 Intake....................................12 Carburetor -- RB-K75..............................14 Exhaust...................................16 Ignition....................................18 Engine, Short Block -- SB1072.............................20 Rapid Loader Head................................22...
Page 3
This Page Intentionally Left Blank - 3 -...
Table of Contents Part Number Index GT-200R Trimmer Fuel System 99922203366_200R/12 - 6 - REVISED 06/04/07...
Page 7
Table of Contents Part Number Index GT-200R Trimmer Fuel System ITEM PART NUMBER DESCRIPTION REMARKS A350000690 TANK, FUEL 90060300005 WASHER 5 90016205020 SCREW 5X20 13100455530 FUEL TANK CAP ASY INCLUDES ITEMS 5-6 13105156030 CONNECTOR, FUEL CAP 13101655830 GASKET, FUEL CAP V137000030 GROMMET 13120507320...
Table of Contents Part Number Index GT-200R Trimmer Intake 99922203366_200R/12 - 12 - REVISED 06/04/07...
Page 13
Table of Contents Part Number Index GT-200R Trimmer Intake ITEM PART NUMBER DESCRIPTION REMARKS 21041752730 WING BOLT 13031306563 LID, AIR CLEANER - GRAY 13031305863 LID, AIR CLEANER - BLACK 13031054130 FILTER, AIR 12901152730 PLATE, PREVENT 90022005065 SCREW 5X65 P021000991 CASE, AIR CLEANER - GRAY P021004480 CASE, AIR CLEANER - BLACK 89012152730...
Page 14
Table of Contents Part Number Index GT-200R Trimmer Carburetor -- RB-K75 99922203366_200R/12 - 14 - REVISED 06/04/07...
Page 15
Table of Contents Part Number Index GT-200R Trimmer Carburetor -- RB-K75 ITEM PART NUMBER DESCRIPTION REMARKS A021000740 CARBURETOR -- RB-K75 P005001320 ROTOR COVER ASY 12534413931 SCREW, ROTOR COVER ASY 12534452130 SCREW, ROTOR COVER P005001330 SCREW, CABLE ADJUST P005001240 SWIVEL P005000190 E-RING P005000100 SCREW, THROTTLE ADJUST...
Table of Contents Part Number Index GT-200R Trimmer Ignition 99922203366_200R/12 - 18 - REVISED 06/04/07...
Page 19
Table of Contents Part Number Index GT-200R Trimmer Ignition ITEM PART NUMBER DESCRIPTION REMARKS A411000130 COIL, IGNITION 90016204020 BOLT 4X20 15611054930 TUBE 15011244330 BUSHING 15901201620 CAP, SPARK PLUG 15901103432 TERMINAL, SPARK PLUG CAP 15901019830 SPARK PLUG -- BPM-8Y A425000000 CANADA MODELS SPARK PLUG -- BPMR-8Y A409000210 FLYWHEEL...
Page 20
Table of Contents Part Number Index GT-200R Trimmer Engine, Short Block -- SB1072 99922203366_200R/12 - 20 - REVISED 06/04/07...
Page 21
Table of Contents Part Number Index GT-200R Trimmer Engine, Short Block -- SB1072 ITEM PART NUMBER DESCRIPTION REMARKS SB1072 SHORT BLOCK INCLUDES ITEM 2-17 A130000540 CYLINDER 90016205022 BOLT 5X22 V100000160 GASKET, CYLINDER P021007712 PISTON KIT INCLUDES ITEMS 6-9 A101000090 RING, PISTON 10001311520 PIN, PISTON 10001504630...
Table of Contents Part Number Index GT-200R Trimmer Rapid Loader Head 99922203366_200R/12 - 22 - REVISED 06/04/07...
Page 23
Table of Contents Part Number Index GT-200R Trimmer Rapid Loader Head ITEM PART NUMBER DESCRIPTION REMARKS X480000020 TWO LINE RAPID LOADER HEAD INCLUDES ITEM 2-4 P022001090 REPAIR KIT INCLUDES 3 - CAM, SHAFT, SPRING & 6 - SCREW P022001070 COVER, TOP P022001080 EYELET INCLUDES 3 PER PACKAGE...
Table of Contents Part Number Index GT-200R Trimmer Model Labels 99922203366_200R/12 - 32 - REVISED 06/04/07...
Page 33
Table of Contents Part Number Index GT-200R Trimmer Model Labels ITEM PART NUMBER DESCRIPTION REMARKS X547000550 LABEL, MODEL -- GT-200 X547000330 LABEL, MODEL -- GT-200R X543000300 LABEL, MODEL -- GT-200EZR X543000300 LABEL, MODEL -- GT-200i X503001280 LABEL, MODEL -- GT-201 X543000080 LABEL, MODEL -- GT-201R X543000310...
Table of Contents Part Number Index GT-200R Trimmer Gasket Kit 99922203366_200R/12 - 34 - REVISED 06/04/07...
Page 35
Table of Contents Part Number Index GT-200R Trimmer Gasket Kit ITEM PART NUMBER DESCRIPTION REMARKS P021010220 GASKET KIT 99922203366_200R/12 - 35 - REVISED 06/04/07...
Table of Contents Part Number Index GT-200R Trimmer RePower Tune-Up Kit 99922203366_200R/12 - 36 - REVISED 06/04/07...
Page 37
Table of Contents Part Number Index GT-200R Trimmer RePower Tune-Up Kit ITEM PART NUMBER DESCRIPTION REMARKS 90074 TUNE-UP KIT 99922203366_200R/12 - 37 - REVISED 06/04/07...
Table of Contents Part Number Index Part Number Index Click The Page Number After Any Part Number To Veiw The Diagram Containing That Part. Part Number Page Part Number Page Part Number Page ------------------ ..... 13, 15 90001708048 .... P022002100 ....10001311520 ....
Table of Contents Part Number Index Part Description Index Click The Page Number After Any Part Desciption To Veiw The Diagram Containing That Part. BEARING, BALL..21 GASKET KIT..35 PAWL, STARTER..11 BEARING, BALL 6200..27 GASKET, CRANKCASE..21 PIN, METERING LEVER..15 BEARING, NEEDLE..21 GASKET, CYLINDER..21 PIN, PISTON..21 BODY, CARBURETOR..15...
Page 42
Table of Contents Part Number Index Part Description Index (continued) SWITCH, IGNITION..9 SWIVEL..15 TANK, FUEL..7 TERMINAL, SPARK PLUG CAP..19 TRIGGER, THROTTLE..29 TUBE..19 TUNE-UP KIT..37 TWO LINE RAPID LOADER HEAD..23 VALVE, INLET NEEDLE..15 VENT ASY..7 WASHER..17, 23, 29 WASHER 1/4..25 WASHER 10..23 WASHER 5..7 WING BOLT..13 WING NUT..29...
