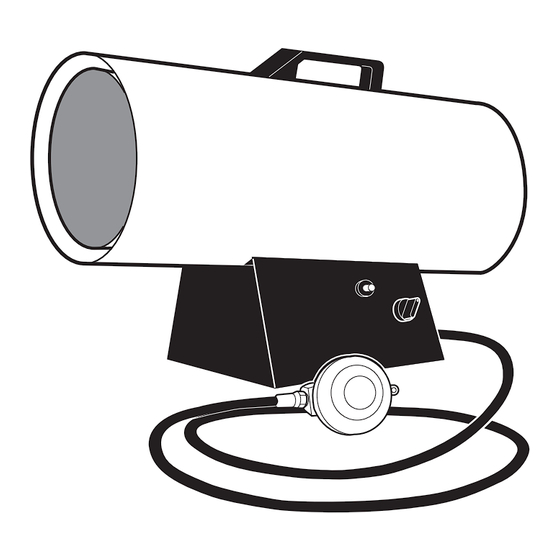

CANADIAN PROPANE CONSTRUCTION FORCED AIR HEATER
VARIABLE 30,000 - 40,000 - 50,000 BTU/HR
IMPORTANT: Read and understand this manual before
assembling, starting or servicing heater. Improper use
of heater can cause serious injury. Keep this manual for
future reference.
GENERAL HAZARD WARNING:
Failure to comply with the precautions and instructions
provided with this heater, can result in death, serious
bodily injury and property loss or damage from hazards
of fire, explosion, burn, asphyxiation, carbon monoxide
poisoning and/or electrical shock.
Only persons who can understand and follow the instruc-
tions should use or service this heater.
If you need assistance or heater information such as an in-
structions manual, labels, etc. contact the manufacturer.
Safety Information ............................................... 2
Unpacking ........................................................... 3
Product Identification ........................................... 3
Propane Supply ................................................... 3
Theory of Operation ............................................ 4
Ventilation ............................................................ 4
Assembly ............................................................. 4
Installation ........................................................... 5
Operation ............................................................. 5
Storage ................................................................ 6
OWNER'S MANUAL
MODELS RCLP50VA AND 50-F
TABLE OF CONTENTS
Save this manual for future reference.
For more information, visit www.desatech.com
Maintenance ........................................................ 6
Service Procedures ............................................. 7
Troubleshooting ................................................... 9
Illustrated Parts Breakdown and Parts List ....... 10
Specifications .................................................... 12
Technical Service .............................................. 12
Replacement Parts ............................................ 12
Accessory .......................................................... 12
Warranty and Repair Service ..............Back Cover
Advertisement
Chapters
Table of Contents
Related Manuals for Desa RCLP50-F
Summary of Contents for Desa RCLP50-F
- Page 1 CANADIAN PROPANE CONSTRUCTION FORCED AIR HEATER MODELS RCLP50VA AND 50-F VARIABLE 30,000 - 40,000 - 50,000 BTU/HR IMPORTANT: Read and understand this manual before assembling, starting or servicing heater. Improper use of heater can cause serious injury. Keep this manual for future reference.
-
Page 2: Safety Information
SAFETY INFORMATION WARNING: This product contains and/or generates chemicals known to the State of California to cause cancer or birth defects or other reproduc- tive harm. WARNING: Fire, burn, in- halation and explosion hazard. Keep solid combustibles, such as building materials, paper or cardboard, a safe distance away from the heater as recommend- ed by the instructions. -
Page 3: Unpacking
SAFETY INFORMATION Continued 14. Keep heater at least 6 ft (1.8 m) from propane tank(s). Do not point heater at propane tank(s) within 20 ft (6 m). 15. Keep propane tank(s) below 100° F (38° C). 16. Check heater for damage before each use. Do not use a damaged heater. -
Page 4: Theory Of Operation
THEORY OF OPERATION The hose/regulator assembly attaches to the propane gas supply. This provides fuel The Fuel System: to the heater. The motor turns the fan. The fan pushes air into and around the combustion chamber. The Air System: This air is heated and provides a stream of clean, hot air. The piezo ignitor lights the burner. - Page 5 INSTALLATION WARNING: Review and un- derstand the warnings in the Safety Information section, page 2. They are needed to safely op- erate this heater. Follow all local codes when using this heater. WARNING: Test all gas piping and connections for leaks after installation or servicing.
-
Page 6: Ventilation
OPERATION Continued WARNING: Be sure motor and fan are running before pushing in automatic control valve button. Flames could flash outside heater if motor and fan are not running. 6. Turn control knob to the low position and push in (see Figure 8). Hold knob in and push piezo ignitor button. -
Page 7: Service Procedures
2. Inspect heater before each use. Check connec- tions for leaks. Apply mixture of liquid soap and water to connections. Bubbles forming show a leak. Correct all leaks at once. 3. Inspect hose/regulator assembly before each use. If hose is highly worn or cut, replace. 4. - Page 8 SERVICE PROCEDURES Continued 1. Remove three screws that attach fan guard to heater shell. 2. Remove motor and fan guard from heater shell (see Figure 10, page 7). 3. Use hex wrench to loosen set screw that holds fan to motor shaft (see Figure 11, page 7). 4.
-
Page 9: Troubleshooting
WARNING: Never service heater while it is plugged in, connected to propane supply, operating, or hot. Severe burns and electrical shock can occur. OBSERVED FAULT Fan does not turn when heater is plugged in Heater will not ignite Heater shuts down while run- ning 105339-01C TROUBLESHOOTING... -
Page 10: Illustrated Parts Breakdown
ILLUSTRATED PARTS BREAKDOWN MODELS RCLP50VA AND 50-F www.desatech.com 105339-01C... -
Page 11: Parts List
MODELS RCLP50VA AND 50-F This list contains replaceable parts used in your heater. When ordering parts, follow the instructions listed under Replacement Parts on page 12 of this manual. NO. PART NO. M11084-26 Hex Tap Screw, #10-16 x 3/8" 105333-01 Outer Shell 104786-01 Handle Kit M11143-1 101480-12 Wire Assembly... -
Page 12: Technical Service
Purchase accessories and parts from your nearest dealer or service center. If your dealer or service center can not supply an accessory or part, call DESA Industriesʼ Parts Department at 1-905-826-8010. You can also write to the address listed on the back page of this manual. - Page 13 NOTES ______________________________________________________ ______________________________________________________ ______________________________________________________ ______________________________________________________ ______________________________________________________ ______________________________________________________ ______________________________________________________ ______________________________________________________ ______________________________________________________ ______________________________________________________ ______________________________________________________ ______________________________________________________ ______________________________________________________ ______________________________________________________ ______________________________________________________ ______________________________________________________ ______________________________________________________ ______________________________________________________ ______________________________________________________ ______________________________________________________ ______________________________________________________ ______________________________________________________ ______________________________________________________ ______________________________________________________ ______________________________________________________ ______________________________________________________ ______________________________________________________ ______________________________________________________ ______________________________________________________ ______________________________________________________ ______________________________________________________ ______________________________________________________ ______________________________________________________ ______________________________________________________ 105339-01C www.desatech.com...
-
Page 14: Specifications
Date of Purchase DESA Industries warrants this product and any parts thereof, to be free from defects in materials and workmanship for one (1) year from the date of first purchase when operated and maintained in accordance with instructions. This warranty is extended only to the original retail purchaser, when proof of purchase is provided. -
Page 15: Table Of Contents
CALENTADOR DE AIRE FORZADO DE PROPANO PARA MANUAL DEL PROPIETARIO (CANADÁ) 30,000 - 40,000 - 50,000 BTU/H VARIABLE IMPORTANTE: lea y comprenda este manual antes de ensamblar, encender o dar servicio al calentador. El uso inadecuado del calentador puede causar lesiones gra- ves. -
Page 16: Información De Seguridad
INFORMACIÓN DE SEGURIDAD ADVERTENCIA: este produc- to contiene y/o genera químicos reconocidos por el estado de California como causantes de cáncer, defectos de nacimiento u otros daños reproductivos. ADVERTENCIA: peligro de incendio, quemaduras, inhalación y explosión Mantenga los combus- tibles sólidos, como materiales de construcción, papel o cartón, a una distancia segura del calentador se- gún se recomienda en las instruc-... -
Page 17: Desempaque
INFORMACIÓN DE SEGURIDAD Continuación 13. Distancia mínima del calentador alejado de los combustibles: enchufe: 1.8 m (6 pies), laterales: 60 cm (2 pies), parte superior: 1.8 m (6 pies), parte posterior: 60 cm (2 posterior). 14. Mantenga el calentador alejado de los tanques de propano a una distancia mínima de 1.8 m (6 pies). -
Page 18: Teoría De Funcionamiento
TEORÍA DE FUNCIONAMIENTO El sistema de combustible: Esto proporciona combustible al calentador. el motor hace girar el ventilador. El ventilador empuja aire al interior y alrededor de la El sistema de aire: cámara de combustión. Este aire se calienta y provee una corriente de aire limpio y caliente. el encendedor piezoeléctrico enciende el quemador. -
Page 19: Instalación
INSTALACIÓN ADVERTENCIA: Lea y entien- da las advertencias provistas en la sección Información de segu- ridad, en la página 2. Son nece- sarias para hacer funcionar este calentador de manera segura. Obedezca todos los códigos loca- les al utilizar este calentador. ADVERTENCIA: pruebe todas las tuberías de gas y sus conexiones para saber si hay... -
Page 20: Funcionamiento
FUNCIONAMIENTO Continuación 4. Conecte el cable de extensión a un enchufe con conexión a tierra de tres orificios de 120 voltios/60 hercios. El motor arrancará. El ven- tilador se encenderá, haciendo que el aire salga por la parte anterior del calentador. 5. -
Page 21: Procedimientos De Servicio
1. Mantenga limpio el calentador. Limpie el ca- lentador anualmente o según sea necesario para retirar el polvo y los residuos. Si el calentador está sucio o tiene polvo, límpielo con un paño húmedo. Utilice limpiadores domésticos en las manchas difíciles. 2. - Page 22 PROCEDIMIENTOS DE SERVICIO Continuación VENTILADOR 1. Quite los tres tornillos que fijan el resguardo del ventilador a la cubierta del calentador. 2. Extraiga el motor y el resguardo del ventilador de la cubierta del calentador (consulte la figura 10, en la página 7). 3.
-
Page 23: Solución De Problemas
SOLUCIÓN DE PROBLEMAS ADVERTENCIA: nunca intente reparar un calentador cuando esté enchufado, conectado al suministro de propano, funcionando o caliente. Podría sufrir quemaduras graves y electrocución. FALLA OBSERVADA El ventilador no enciende cuando el calentador se enchufa El calentador no se enciende El calentador se apaga en pleno funcionamiento ADVERTENCIA:... - Page 24 CLASIFICACIÓN ILUSTRADA DE PIEZAS MODELOS RCLP50VA Y 50-F www.desatech.com 105339-01C...
- Page 25 MODELOS RCLP50VA Y 50-F Esta lista contiene las piezas reemplazables utilizadas en el calentador. Al hacer un pedido de piezas, siga las instrucciones enumeradas en Piezas de repuesto, en la página 12 de este manual. N° DE N° PARTE DESCRIPCIÓN Cámara de combustión M11084-26 Tornillo de cabeza hexagonal, #10-16 x 3/8"...
-
Page 26: Especificaciones
Es posible que tenga más preguntas acerca de este calentador. De ser así, póngase en contacto con el departamento de servicio técnico de DESA Heating Products al teléfono 1-866-672-6040. Al llamar, tenga a la mano los números de modelo y de serie de su calentador. - Page 27 NOTAS ______________________________________________________ ______________________________________________________ ______________________________________________________ ______________________________________________________ ______________________________________________________ ______________________________________________________ ______________________________________________________ ______________________________________________________ ______________________________________________________ ______________________________________________________ ______________________________________________________ ______________________________________________________ ______________________________________________________ ______________________________________________________ ______________________________________________________ ______________________________________________________ ______________________________________________________ ______________________________________________________ ______________________________________________________ ______________________________________________________ ______________________________________________________ ______________________________________________________ ______________________________________________________ ______________________________________________________ ______________________________________________________ ______________________________________________________ ______________________________________________________ ______________________________________________________ ______________________________________________________ ______________________________________________________ ______________________________________________________ ______________________________________________________ ______________________________________________________ ______________________________________________________ 105339-01C www.desatech.com...
-
Page 28: Garantía Y Servicio De Reparación
Fecha de compra DESA Industries garantiza que este producto y todas sus piezas estarán libres de defectos en los materiales y la mano de obra durante un (1) año a partir de la fecha de la primera compra, siempre y cuando se hayan operado y mantenido de acuerdo con las instrucciones. - Page 29 APPAREIL DE CHAUFFAGE À AIR FORCÉ DE CHANTIER AU GAZ PROPANE POUR LE CANADA MANUEL D'UTILISATION MODÈLES RCLP50VA ET 50-F CAPACITÉ VARIABLE 30 000 - 40 000 - 50 000 BTU/H IMPORTANT : lisez et comprenez ce manuel avant d'assembler, d'allumer ou de réparer l'appareil de chauffage.
-
Page 30: Information Relativeà La Sécurité
INFORMATION RELATIVE À LA SÉCURITÉ AVERTISSEMENT : cet appareil contient ou produit des produits chimiques déterminés par l'État de Californie comme cancérigènes et pouvant causer des malformations congénitales et d'autres troubles liés à la reproduction. AVERTISSEMENT : danger d'incendie, de brûlure, d'inhalation et d'explosion. -
Page 31: Déballage
INFORMATION RELATIVE À LA SÉCURITÉ 9. Usage à l'intérieur seulement. N'utilisez pas l'appareil de chauffage à l'extérieur. 10. N'utilisez pas l'appareil de chauffage dans un édifice habité ou dans des endroits où l'on vit et dort. 11. N'utilisez pas cet appareil sous le niveau du sol. Le gaz propane est plus lourd que l'air. -
Page 32: Théorie De Fonctionnement
THÉORIE DE FONCTIONNEMENT Système d'approvisionnement en carburant : provisionnement en gaz propane. Il achemine le combustible à l'appareil de chauffage. Système d'admission d'air : et autour de la chambre de combustion. L'air est chauffé et fournit un courant d'air propre et chaud. l'allumeur piézo-électrique allume le brûleur. - Page 33 Figure 3 - Retrait de la vis sur le dessus de la grille du ventilateur Côté plat vers le dessus Figure 4 - Pose de l'écrou à pince Écrou à pince Figure 5 - Pose de la poignée 105339-01C Retirez la vis Écrou à...
-
Page 34: Installation
INSTALLATION Suite Bouton Entrée de vanne Tuyau Figure 7 - Tuyau et raccord d'entrée FONCTIONNEMENT AVERTISSEMENT : lisez et comprenez les avertissements de la section Information relative à la sécurité, page 2. Ils sont requis pour faire fonctionner cet appareil de chauffage sans danger. -
Page 35: Entreposage
FONCTIONNEMENT Suite Remarque : si l'appareil de chauffage ne s'al- lume pas, le tuyau peut contenir de l'air. Dans ce cas, gardez le bouton de réglage enfoncé pendant 20 secondes. Relâchez le bouton de réglage et attendez 20 secondes pour laisser le combustible imbrûlé... - Page 36 Figure 10 - Retrait de la grille de protection du moteur et du ventilateur de l'appareil de chauffage Vis d'arrêt Figure 11 - Emplacement de la vis d'arrêt Figure 12 - Retrait ou installation de la grille de protection du moteur www.desatech.com 105339-01C...
-
Page 37: Procédures D'entretien
PROCÉDURES D'ENTRETIEN Suite VENTILATEUR 1. Retirez les trois vis qui fixent la grille de pro- tection du ventilateur à l'habillage de l'appareil de chauffage. 2. Retirez le moteur et la grille de protection du ventilateur de l'habillage de l'appareil de chauffage (voir figure 10, page 8). -
Page 38: Dépannage
AVERTISSEMENT : ne réparez jamais l'appareil de chauffage lorsqu'il est branché, connecté à l'approvisionnement en gaz, en marche ou brûlant. Des brûlures et des chocs électriques graves peuvent se produire. PROBLÈME OBSERVÉ Le ventilateur ne tourne pas quand l'appareil de chauffage est branché... -
Page 39: Spécifications
Si votre revendeur ou le centre de service ne peut fournir un accessoire ou une pièce, appelez le Service des pièces de DESA Industries au 1-905-826-8010. Vous pouvez aussi nous écrire à l'adresse indiquée au dos de ce manuel. -
Page 40: Vue Détaillée Et Liste Des Pièces
VUE DÉTAILLÉE DES PIÈCES MODÈLES RCLP50VA ET 50-F www.desatech.com 105339-01C... - Page 41 MODÈLES RCLP50VA ET 50-F Cette liste contient les pièces de rechange utilisées dans votre appareil de chauffage. Quand vous commandez des pièces, reportez-vous aux instructions de la section Pièces de rechange à la page 11 de ce manuel. Nº Nº DE PIÈCE DESCRIPTION M11084-26 Vis d'assemblage hexagonale, n°10-16 x 3/8 po 105333-01 Habillage extérieur 104786-01 Prêt-à-monter de la poignée...
- Page 42 NOTES ______________________________________________________ ______________________________________________________ ______________________________________________________ ______________________________________________________ ______________________________________________________ ______________________________________________________ ______________________________________________________ ______________________________________________________ ______________________________________________________ ______________________________________________________ ______________________________________________________ ______________________________________________________ ______________________________________________________ ______________________________________________________ ______________________________________________________ ______________________________________________________ ______________________________________________________ ______________________________________________________ ______________________________________________________ ______________________________________________________ ______________________________________________________ ______________________________________________________ ______________________________________________________ ______________________________________________________ ______________________________________________________ ______________________________________________________ ______________________________________________________ ______________________________________________________ ______________________________________________________ ______________________________________________________ ______________________________________________________ ______________________________________________________ ______________________________________________________ ______________________________________________________ ______________________________________________________ www.desatech.com 105339-01C...
- Page 43 NOTES ______________________________________________________ ______________________________________________________ ______________________________________________________ ______________________________________________________ ______________________________________________________ ______________________________________________________ ______________________________________________________ ______________________________________________________ ______________________________________________________ ______________________________________________________ ______________________________________________________ ______________________________________________________ ______________________________________________________ ______________________________________________________ ______________________________________________________ ______________________________________________________ ______________________________________________________ ______________________________________________________ ______________________________________________________ ______________________________________________________ ______________________________________________________ ______________________________________________________ ______________________________________________________ ______________________________________________________ ______________________________________________________ ______________________________________________________ ______________________________________________________ ______________________________________________________ ______________________________________________________ ______________________________________________________ ______________________________________________________ ______________________________________________________ ______________________________________________________ ______________________________________________________ ______________________________________________________ 105339-01C www.desatech.com...
-
Page 44: Service De Garantie Et De Réparation
Une preuve d'achat doit être présentée avec l'appareil de chauffage. L'appareil de chauffage sera inspecté. Un défaut peut être causé par des matériaux défectueux ou un défaut de fabrication. Si tel est le cas, DESA Industries acceptera de réparer l'appareil de chauffage sans frais.
