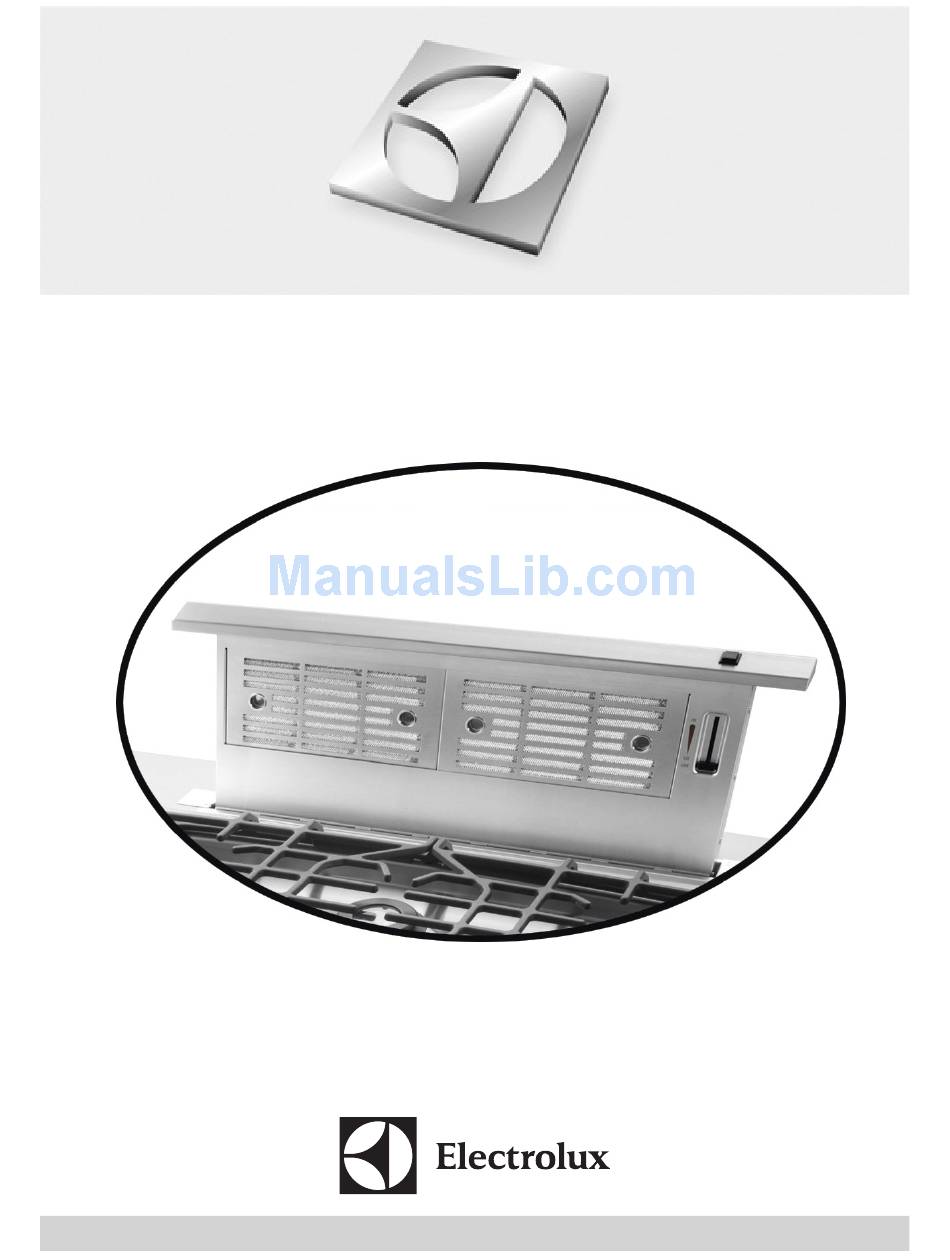

- Page 1 Instrucciones para la instalación y guía del propietario Sistemas de ventilación telescópica de tiro descendente P/N 316902914 (junio de 2012)
-
Page 2: Table Of Contents
Índice Lea y guarde esta guía Búsqueda de información ...........2 Gracias por elegir Electrolux, la nueva marca de primera calidad en electrodomésticos. Esta Guía de uso y cuidado Instrucciones importantes para la seguridad ....3 forma parte de nuestro compromiso con la satisfacción Dimensiones del producto ..........6... -
Page 3: Instrucciones Importantes Para La Seguridad
Instrucciones importantes para la seguridad Lo que necesita saber sobre las instrucciones de seguridad Las advertencias y las instrucciones importantes que aparecen en esta guía no fueron pensadas para cubrir todas las condiciones y situaciones posibles que puedan ocurrir. Se debe tener sentido común, precaución y prestar atención al instalar, mantener u operar un electrodoméstico. - Page 4 Instrucciones importantes para la seguridad ADVERTENCIA ATENCIÓN PARA REDUCIR EL RIESGO DE INCENDIO A CAUSA DE • Para el uso de ventilación general únicamente. No utilice GRASA DE PRINCIPAL ALCANCE: vapores ni materiales explosivos o peligrosos de escape. • Para evitar daños en el cojinete del motor y propulsores • Nunca deje la superficie de las unidades sin supervisión en desequilibrados o ruidosos, mantenga el pulverizador para temperatura alta.
- Page 5 Paquete de embalaje Manual de Soportes de instrucciones estabilización Plantillas del disyuntor Tarjeta de garantía Tiro descendente telescópico Herramientas que necesitará IMPORTANTE • Destornillador Phillips Conserve el embalaje y los materiales hasta que el tiro descendente telescópico y todos los •...
-
Page 6: Dimensiones Del Producto
2-1/4” 2-1/4” (5,7 cm) (5.7 cm) 5-9/16” 5-9/16” (14,1 cm) (14.1 cm) Caja de control Modelo Levantar EI30DD10KS 30” (76,2 cm) ” (68,3 cm) ” ” ” 10” (45,2 cm) (91,0 cm) (5,5 cm) (25,4 cm) EI36DD10KS 36” (91,4 cm) ”... -
Page 7: Planificación
Planificación Información básica Tomar medidas Un técnico calificado debe completar la instalación de este Consulte las instrucciones para la instalación de la placa de electrodoméstico. Este sistema de soplador de tiro descendente cocción para obtener los requisitos de las dimensiones de la está... - Page 8 Planificación Planificación de la red de conductos Este sistema de soplador de tiro descendente está diseñado para utilizar con¼ una red de conductos de 3 x 14” (se puede realizar una transición a 8” o 10” redondo). Para un mejor rendimiento, seleccione la opción de conducto que permite la longitud más corta de la red de conductos y una cantidad mínima de tubos acodados y transiciones.
- Page 9 Planificación Planificación de la conexión eléctrica NOTA El sistema de soplador de tiro descendente consume 4 AMPS y Si se instala el modelo de 30” en un gabinete de 30” de requiere un circuito de 120 VCA, 60 Hz. ancho o el modelo de 36” en un gabinete de 36” de ancho, La unidad tiene un cable eléctrico de 28 pulgadas de largo con un el tomacorriente no se puede ubicar en la pared posterior del enchufe de 3 patas con conexión a tierra.
-
Page 10: Instalación
Instalación Corte del orificio de la encimera Instalación de la unidad Coloque el tiro descendente en la apertura y ubíquelo con la - Acondicione y corte el disyuntor de la placa de cocción lo parte posterior de la unidad que contacte el borde posterior del suficientemente lejos para que quepa el tiro descendente detrás disyuntor. - Page 11 Instalación Quitar la transición del conducto Quite la transición del conducto del compartimiento del bastidor al quitar los dos tornillos Phillips como se muestra y desplazando la transición del conducto fuera de los pestillos. Tabs Conducto de Duct Transition transición Tornillos de cabeza Phillips Phillips Head Screw Phillips Head Screw...
- Page 12 Instalación Quitar la cubierta de la caja de control Realización de la conexión eléctrica del soplador e instalación Quite la cubierta de la caja de control al extraer el tornillo Phillips como se muestra y desplazar la del soplador remoto cubierta hacia abajo.
- Page 13 Instalación Instalación de la red de conductos Volver a fijar el conducto de transición La base de transición debe estar instalada con el reborde en la parte superior. Coloque la cubierta de la transición del conducto en la base de transición para la dirección de descarga seleccionada. El borde superior de la cubierta de transición del conducto debe estar debajo de los pestillos de la base de transición.
- Page 14 Instalación Cálculo de la tabla de longitud de conductos Para una máxima eficiencia, utilice el conducto más corto y recto posible. El sistema operará de manera más eficiente cuando la red de conductos no supere los 60 pies del conducto equivalente. El tiro descendente funcionará correctamente con la red de conductos hasta 100 pies equivalentes de conductos.
-
Page 15: Uso Y Cuidado
Uso y cuidado Funcionamiento del sistema de tiro descendente telescópico - Eleve el tiro descendente al pulsar el botón pulsador a la posición de APAGADO. de ascenso/descenso. El orificio de ventilación - El soplador también se puede apagar al simplemente telescópica se elevará... - Page 16 Uso y cuidado Limpieza del orificio de ventilación Limpieza del orificio de ventilación telescópica de tiro descendente telescópico - Limpie los controles de plástico y acero inoxidable con ADVERTENCIA un paño y agua enjabonada caliente. - Enjuague con un paño y agua limpia. Se recomienda desconectar la energía del tiro descendente - Escurra el exceso de agua del paño cuando limpie o al limpiar para minimizar el riesgo de producirse una enjuague.
-
Page 17: Soluciones A Problemas Comunes
Soluciones a problemas comunes Antes de llamar Problema Solución El orificio de - Verifique si hay obstrucciones y elimínelas. El orificio de ventilación telescópica ventilación está diseñado para inclinar y detener las obstrucciones. El botón pulsador de telescópica ascenso/descenso invertirá la dirección del recorrido y restablecerá el recorrido no se levanta de la ventilación telescópica. -
Page 18: Garantía Principal Del Electrodoméstico
(excluyendo los electrodomésticos de gama de libre instalación o integrada) están cubiertos por una garantía limitada de dos a cinco años. Desde el 2.° al 5.° año desde la fecha original de compra, Electrolux proporcionará una placa de cocción de vidrio o elemento de superficie radiante de reemplazo de su electrodoméstico cuando se haya comprobado que los materiales o la mano de obra estén defectuosos siempre que se instale, utilice...
