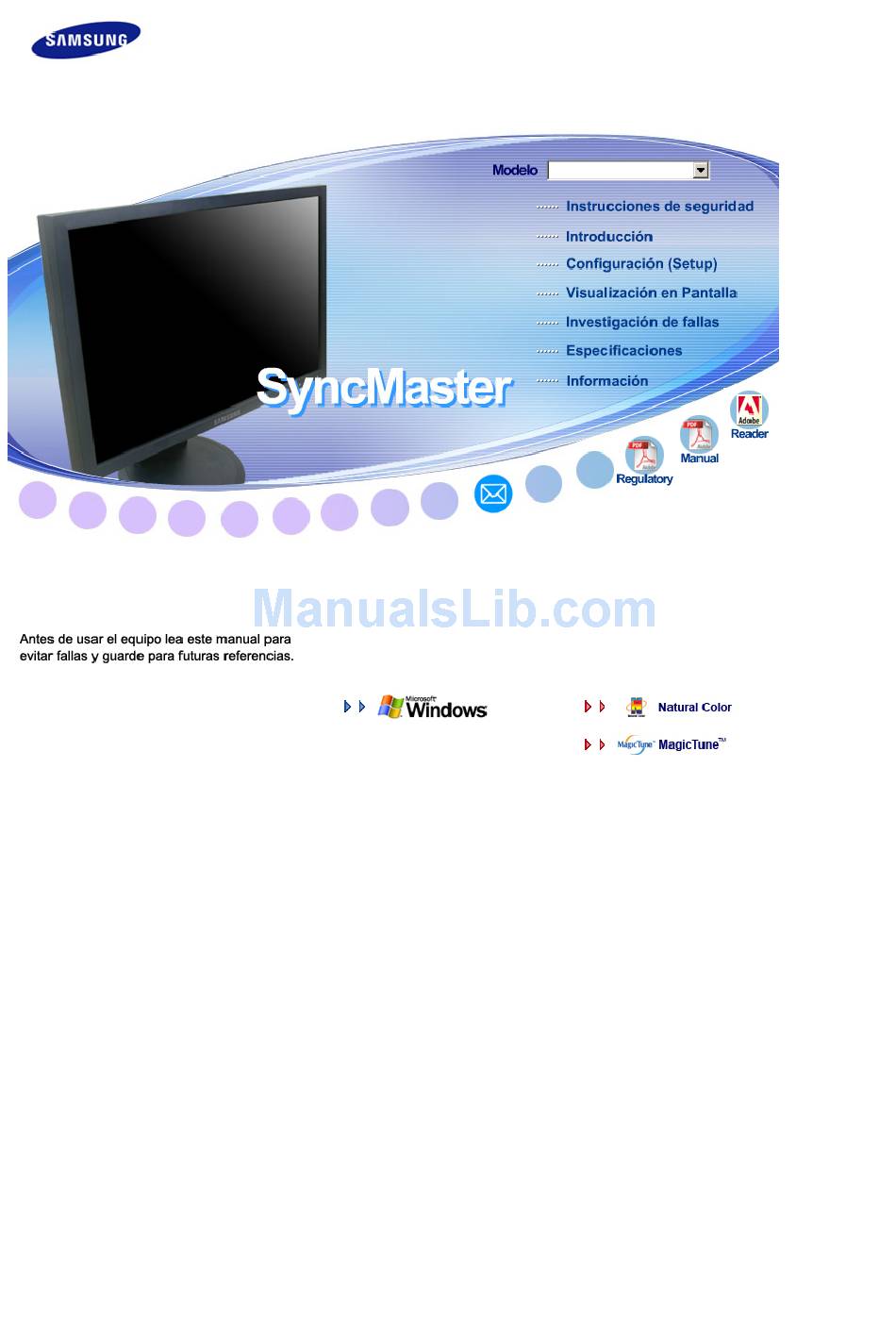

- Page 1 SyncMaster 940BWPlus /942BW Instalación del controlador Instalación del programa...
- Page 2 Simbología Negligencia en el cumplimiento de las indicaciones señaladas por este símbolo podría ocasionar daños físicos o perjuicios al equipo. Prohibido Es importante leer y entender en todo momento No desensamblar Desconectar la clavija del tomacorriente No tocar Conectar a tierra para prevenir una descarga eléctrica Alimentación Cuando no use el PC durante largos periodos de tiempo, ajústelo a DPMS.
- Page 3 No use un tomacorriente estropeado o flojo. Esto podría originar una descarga eléctrica o fuego. No jale el cordón ni toque el tomacorriente con las manos mojadas. Esto podría ocasionar una descarga eléctrica o fuego. Use sólamente conectores y receptáculos apropiados para hacer la conexión a tierra.
- Page 4 eléctrica o fuego. Instalación Póngase en contacto con un centro de servicio técnico autorizado cuando instale el monitor en un lugar expuesto a gran cantidad de polvo, temperaturas extremas, alto nivel de humedad y productos químicos, y en lugares donde el producto se vaya a utilizar las 24 del día, como aeropuertos, estaciones, etc.
- Page 5 Mantenga el cable de alimentación alejado de las fuentes de calor. Un aislamiento fundido Podría provocar un incendio o una descarga eléctrica. No instale el aparato en lugares mal ventilados, como por ejemplo unas estanterías, un armario, etc. Un aumento de la temperatura interna puede causar un incendio. Coloque el monitor cuidadosamente.
- Page 6 Limpieza Cuando limpie la caja del monitor o la superficie del TFT-LCD, limpie con una tela suave, ligeramente mojada. No rocíe detergente directamente sobre el monitor. Puede causar daños, una descarga eléctrica o un incendio. Use el detergente recomendado con una tela suave. Si el conector entre el enchufe y el pin está...
- Page 7 ANTES DE OPERAR EL APARATO Y GUÁRDELO PARA REFERENCIAS FUTURAS. No retire la cubierta (o la tapa posterior). Esto podría causar una descarga eléctrica o fuego. Solicite la revisión al personal calificado de reparaciones y mantenimiento. Si su monitor no funciona normalmente- en particular, si hay algunos sonidos inusuales o sale algún olor del interior- desconéctelo inmediatamente y contáctese con un centro de venta autorizado o un...
- Page 8 Esto podría causar un funcionamiento incorrecto, una descarga eléctrica o fuego. Si un cuerpo extraño entra en el monitor, desconecte el cable de alimentación y póngase en contacto con el Centro de servicio técnico. Mantenga el aparato alejado de aerosoles químicos combustibles y sustancias inflamables.
- Page 9 uso del producto en una ubicación que experimente vibraciones puede acortar la vida útil del aparato o provocar un incendio. Cuando quiera desplazar el monitor, apáguelo y desconectelo de la toma de corriente. Cerciórese de que todos los cables, incluyendo el cable de la antena y los cables de conexión con otros dispositivos, estén desconectados antes de mover el monitor.
- Page 10 la altura del corazón.
- Page 11 Compruebe que los siguientes elementos se incluyan con el monitor. Si falta algún elemento, contáctese con su proveedor. Póngase en contacto con un distribuidor local para adquirir los artículos adicionales Desempaque Tipo 1 Monitor y Soporte sencillo Parte inferior Tipo 2 Monitor y Soporte HAS inferior Manual Manual del usuario,...
- Page 12 CD de instalación del Documento de garantía controlador del (no esta disponible en todas Guía de Instalación Rápida monitor, del software las localidades) Natural Color, del software MagicTune™. Cable Cable de señal Cordón eléctrico Cable DVI (Opción) Parte Delantera Abre el menú OSD. También se usa para salir del menú OSD o Botón MENU [ ] volver al menú...
-
Page 13: Indicador De Encendido
Apropiado para documentos o trabajos que requieren la visualización de gran cantidad de texto. 3) Internet Para trabajar con una mezcla visual de texto y gráficos. 4) Juego Para visualización de imágenes en movimiento, como un juego. 5) Deporte Para visualización de imágenes en movimiento, como las de Deportes. - Page 14 Soporte sencillo Soporte HAS inferior (La disposición en la parte posterior del monitor podría variar de producto a producto) Conecte el cordón de suministro eléctrico del monitor a la toma de Puerto POWER corriente de la parte trasera del monitor. Conecte el cable DVI al puerto DVI de la parte posterior del monitor.
- Page 15 Conexión del Monitor Conecte el cordón de suministro eléctrico del monitor a la toma de corriente de la parte trasera del monitor. Conectar el cordón de suministro eléctrico del monitor a un tomacorriente cercano. Use una conexión apropiada para el ordenador. Usando el conector D-sub (analógico) en la tarjeta de vídeo.
- Page 16 Conexión de un DVD digital Cable DVI Los dispositivos de entrada como el DVD digital están conectados al terminal de DVI IN del monitor mediante el cable DVI. Después, inicie el DVD con un disco DVD insertado. Seleccione Digital mediante el botón SOURCE . Cable DVI-HDMI El terminal HDMI del reproductor digital de DVD se conecta al terminal DVI IN del monitor mediante un cable DVI a HDMI .
- Page 17 Utilización de la base Montaje del monitor Monitor y Parte inferior Soporte HAS inferior A. Tope del soporte Cómo montar una base Este monitor admite la base de montaje de 75 mm x 75 mm compatible con VESA.
- Page 18 Samsung no se hace responsable de este tipo de accidentes. Samsung no se hace responsable de daños o lesiones personales cuando se usa un montaje mural que no es VESA o que no cumple las especificaciones, o si el cliente no sigue las instrucciones de instalación del producto.
- Page 19 *Este controlador del monitor está bajo el Logotipo certificado MS, y su instalació causará daño a su sistema. El driver certificado será colocado en la Página Web del Monitor Samsung. http://www.samsung.com/. 5. La instalación del Controlador del Monitor está terminada.
- Page 20 Prepare un disco en blanco y descargue el archivo del programa controlador del sitio web que se menciona a continuación. Sitio web de Internet :http://www.samsung.com/ (Worldwide) http://www.samsung.com/monitor (U.S.A) http://www.sec.co.kr/monitor (Korea) http://www.samsungmonitor.com.cn/ (China) ® Sistema Operativo Microsoft Windows Vista™ 1. Inserte el CD del manual en la unidad de CD-ROM.
- Page 21 Este controlador del monitor está bajo el Logotipo certificado MS, y su instalación no causará daño a su sistema. El controlador certificado será puesto en la Página Web del Monitor Samsung. http://www.samsung.com/ 6. Haga clic en " Actualizar controlador… " en la pestaña " Controlador ".
- Page 22 y haga clic en " Siguiente ". 10. Haga clic en " Cerrar " → " Cerrar " → " Aceptar " → " Aceptar " en las siguientes pantallas que se muestran secuencialmente. ® ® Sistema Operativo Microsoft Microsoft Windows 1.
- Page 23 4. Pulse el botón " Propiedades " en la ficha " Monitor " y seleccione la ficha " Driver ". 5. Pulse " Actualizar Driver " y seleccione " Instalar de una lista o ." luego haga clic en el botón "...
- Page 24 Este controlador del monitor está bajo el Logotipo certificado MS, y su instalación no causará daño a su sistema. *El controlador certificado será colocado en la Página Web del Monitor Samsung. http://www.samsung.com/ 9. Pulse el botón " Cerrar " luego haga clic continuamente en el botón " OK ".
- Page 25 Guía de Instalación Manual del Monitor 1. Haga clic en " Iniciar ", " Configuración ", " Panel de control ". 2. Haga doble clic en el icono " Pantalla ". 3. Escoja el icono " Configuración " luego haga clic en " Avanzada ". 4.
- Page 26 Samsung Electronics en asociación con Korea Electronics y Telecommunications Research Institute (ETRI). Este sistema está disponible solamente para los monitores samsung y hace que el color de las imagenes del monitor sea el mismo que el de las imágenes impresas o escaneadas.
- Page 27 1. [ ]También se usa para salir del menú OSD o volver al menú anterior. 2. [ ]Ajustan elementos en el menú. 3. [ ]Activa un elemento del menú resaltado. 4. [ AUTO ]Púlselo para que se ajuste automáticamente a la señal proveniente del PC. Los valores de fino, grueso y posición se ajustan automáticamente.
- Page 28 Menú Descripción Cuando se pulsa el botón ' AUTO ', aparece la pantalla Ajuste automático, según se muestra en la pantalla animada del centro. Púlselo para que se ajuste automáticamente a la señal proveniente del PC. Los valores de fino, grueso y posición se ajustan automáticamente. (Disponible en modo Análogico solamente) Púlselo para que se ajuste automáticamente a la señal proveniente del PC.
- Page 29 Cuando se pulsa el botón MENU después de bloquear la pantalla OSD Menú Descripción Esta función bloquea la OSD para mantener los estados actuales de la configuración o para evitar que otras personas modifiquen la configuración actual. Locked(Bloqueo) : Mantenga pulsado el botón del menú durante más de cinco segundos para activar la función de bloqueo de ajuste de la OSD.
- Page 30 MagicBright™ Menú Descripción Pulse otra vez el botón MagicBright y seleccione el modo deseado. - Siete modos distintos MagicBright™ (Personal/Texto/Internet/Juego/Deporte/Película/Contraste dinám.) Brillo Menú Descripción Calibre la Luminosidad. Brillo...
- Page 31 SOURCE Menú Descripción Activa el indicador para reflejar la señal de entrada que se muestra SOURCE actualmente. Brillo Contraste Imagen Control de MagicColor Tono de color Gamma Color color Grueso Fino Nitidez Posición-H Posición-V Imagen Idioma Posición-H Posición-V Transparenc. Mostrar hora Reinicio Fuente autom.
- Page 32 Reproducir/ Menú Descripción Detener Puede usar los menús en pantalla para cambiar la luminosidad según sus preferencias personales. Brillo [MENU → → , → MENU] → Puede usar los menús en pantalla para cambiar el contraste según sus preferencias personales. Contraste [MENU →...
- Page 33 Reproducir/ Menú Descripción Detener MagicColor es una nueva tecnología que Samsung ha desarrollado en exclusiva para mejorar la imagen digital, y para visualizar el color natural con más definición sin perder calidad de imagen. 1) Des. - Vuelve al modo original.
- Page 34 Reproducir/ Menú Descripción Detener Suprime las interferencias como las bandas verticales. El ajuste grueso puede mover el área de imagen de la pantalla. Puede volver a ubicarla en el centro mediante el Grueso menú Horizontal Control (Control horizontal). (Disponible en modo Análogico solamente) [MENU →...
- Page 35 Nota : El lenguaje escogido afecta solamente el idioma de Idioma OSD. Esto no tiene efecto alguno en el funcionamiento de los software en el computador. [MENU → , → → → , → MENU] Puede cambiar la Posición-Horizontal donde aparece el menú...
- Page 36 Los parámetros de imagen (Color) se sustituyen con los valores predeterminados de fábrica. Reinicio imagen [MENU → , → → , → → , → MENU] Los parámetros de Color son reemplazados por los valores establecidos en fábrica. Reinicio color [MENU →...
-
Page 37: Instalación
Instalación Inserte el CD de instalación en la unidad de CD-ROM. Haga clic en el archivo de instalación de MagicTune™ . Seleccione el Idioma (Language) de instalación, y haga clic en "Siguiente". Cuando aparezca la ventana del Asistente de InstallationShield, haga clic en "Next” (“Siguiente"). Seleccione"Acepto los términos del acuerdo de licencia"... - Page 38 El programa de MagicTune™ se puede quitar solamente usando la opción "Add/Remove Programs (Agregar ® o quitar programas)" desde Panel de control de Windows Siga los pasos siguientes para quitar MagicTune™ . Vaya a [Task Tray (Bandeja de sistema)] ' [Start (Inicio)] ' [Settings (Configuración)] y selecione ®...
- Page 39 Lista de chequeo Antes de llamar a un centro de servicio, revise la información proporcionada en esta sección para ver si puede resolver el problema usted mismo. Si necesita ayuda, llame por teléfono al número que figura en el documento de garantía, al número de la sección informaciones o contáctese con el vendedor autorizado.
- Page 40 75Hz, se visualiza un mensaje " Modo no óptimo. Modo recomendado 1440 x 900 60 Hz ". Si el refresco de pantalla es superior a 85Hz, la pantalla trabajará correctamente, pero aparece el mensaje " Modo no óptimo. Modo recomendado 1440 x 900 60 Hz " durante un minuto y, entonces, desaparece.
- Page 41 Si tiene algún tipo de problema con la tarjeta gráfica, visite nuestro sitio web para comprobar la lista de tarjetas gráficas compatibles. http://www.samsung.com/monitor/magictune MagicTune™ no ¿Ha cambiado de tarjeta Descargue la última versión del programa. funciona gráfica o de PC?
- Page 42 Si los problemas persisten, contáctese con un centro de servicio autorizado. Q & A Pregunta Respuesta ¿Cómo se puede cambiar la Se puede cambiar la frecuencia reconfigurando la tarjeta frecuencia? de video. Note que el soporte de la tarjeta de video puede variar, dependiendo de la versión del controlador usado.
- Page 43 Este cuadro aparece durante el funcionamiento normal si el cable del vídeo se desconecta o daña. 4. Apague el monitor y vuelva a conectar el cable del vídeo; a continuación encienda el PC y el monitor. Si la pantalla del monitor permanece en blanco después de seguir el procedimiento anterior, compruebe que la controladora de vídeo, el PC y el monitor funcionen correctamente.
- Page 44 Especificaciones generales Especificaciones generales Nombre del Modelo SyncMaster 940BWPlus / 942BW Panel LCD Tamaño Diagonal de 19 pulgadas de ancho (48 cm) Area de Presentación 408,24 mm (H) x 255,15 mm (V) Distancia entre Pixels 0,2835 mm (H) x 0,2835 mm (V) Sincronización Horizontal 30 ~ 81 kHz...
-
Page 45: Consideraciones Medioambientales
439 x 327,3 x 200 mm / 17,3 x 12.9 x 7,9 pulgadas (Después de plegar la base) / 5,9 kg / 13,0 lbs Dimensiones (P x A x D) / Peso (Soporte sencillo) 439 x 289 x 65,4 mm / 17,3 x 11,4 x 2,6 pulgadas (Después de instalar la base) 439 x 360,7 x 200 mm / 17,3 x 14.2 x 7,9 pulgadas (Después de plegar la base) / 4,7 kg / 10,4 lbs Interfase de Montaje VESA 75 mm x 75 mm (Para uso con hardware de Montaje especial (Brazo)) - Page 46 ENERGY2000 cuando es usado con un computador que está equipado con VESA DPMS. ® Como socio de EPA ENERGY STAR Partner, SAMSUNG ha determinado que este producto sigue las directrices de ENERGY ® STAR sobre eficiencia energética. Modos de pantalla predefinidos Si la señal transferida del computador es la misma a la de los Modos de Pantalla Prefijados...
- Page 47 lado derecho de la pantalla al lado izquierdo es llamado Ciclo Horizontal y el número inverso del Ciclo Horizontal es llamado Frecuencia H. Unidad kHz Frecuencia V A semejanza de una lámpara fluorescente, la pantalla tiene que repetir la misma imagen muchas veces por segundo para mostrar una imagen al usuario.
- Page 48 Contacte con SAMSUNG WORLDWIDE Si tiene alguna pregunta o comentario referente a nuestros productos, por favor contacte con nuestro Servicio de Atención al Cliente North America U.S.A 1-800-SAMSUNG (7267864) http://www.samsung.com CANADA 1-800-SAMSUNG (7267864) http://www.samsung.com/ca MEXICO 01-800-SAMSUNG (7267864) http://www.samsung.com/mx Latin America...
- Page 49 3260 SAMSUNG(7267864) FRANCE http://www.samsung.com/fr (€ 0,15/min) GERMANY 01805 - 121213 (€ 0,14/Min) http://www.samsung.de HUNGARY 06-80-SAMSUNG (7267864) http://www.samsung.com/hu ITALIA 800 SAMSUNG (7267864) http://www.samsung.com/it LUXEMBURG 0032 (0)2 201 24 18 http://www.samsung.lu NETHERLANDS 0900 20 200 88 (€ 0,10/Min) http://www.samsung.com/nl NORWAY 815-56 480 http://www.samsung.com/no...
- Page 50 TAIWAN 0800-329-999 http://www.samsung.com/tw VIETNAM 1 800 588 889 http://www.samsung.com/vn Middle East & Africa SOUTH AFRICA 0860 7267864 (SAMSUNG) http://www.samsung.com/za 800SAMSUNG (7267864) U.A.E http://www.samsung.com/mea 8000-4726 Téminos Dot Pitch (Ancho de Punto) La imagen en el monitor está compuesta de puntos de color rojo, verde y azul. Mientras más cercanos estén, mejor será...
- Page 51 Está estrictamente prohibida la reproducción de este manual, por cualquier medio, sin el permiso escrito de Samsung electronics Co., Ltd . Samsung electronics Co., Ltd. no será responsable de los errores incurridos aquí o de los daños consiguientes o incidentales relacionados con el suministro, interpretación o uso de este material.
- Page 52 Vía Lopez Portillo No. 6, Col. San Fco. Chilpan Tultitlán, Estado de México, C.P. 54940 Tel: 01-55-5747-5100 / 01-800-726-7864...
-
Page 53: Información De Producto (Libre De Retención De Imágenes)
INFORMACIÓN de PRODUCTO (Libre de retención de imágenes) Los monitores de LCD y las TV pueden tener retención de la imagen al cambiar desde una imagen a otra, especialmente después de visualizar una imagen inmóvil durante mucho tiempo. Esta guía describe el uso correcto de los productos LCD para protegerlos contra la retención de imágenes. - Page 54 Configuración recomendada: Colores brillantes con poca diferencia en luminiscencia - Cambiar el color de los caracteres y el color del fondo cada 30 minutos Ejemplo) - Cada 30 minutos, cambiar los caracteres con el movimiento. Ejemplo) La mejor manera de proteger el monitor frente a la retención de imágenes es configurar el PC o el sistema para usar un programa protector de pantalla cuando no se está...
- Page 55 Este monitor LCD cumple con la norma ISO13406-2, Sin píxeles defectuosos, de Clase II.
- Page 56 Eliminación correcta de este producto (material eléctrico y electrónico de descarte) - Europa solamente (Aplicable en la Unión Europea y en países europeos con sistemas de recogida selectiva de residuos) La presencia de esta marca en el producto o en el material informativo que lo acompaña, indica que al finalizar su vida útil no deberá...
