Section
02 Branchement du système

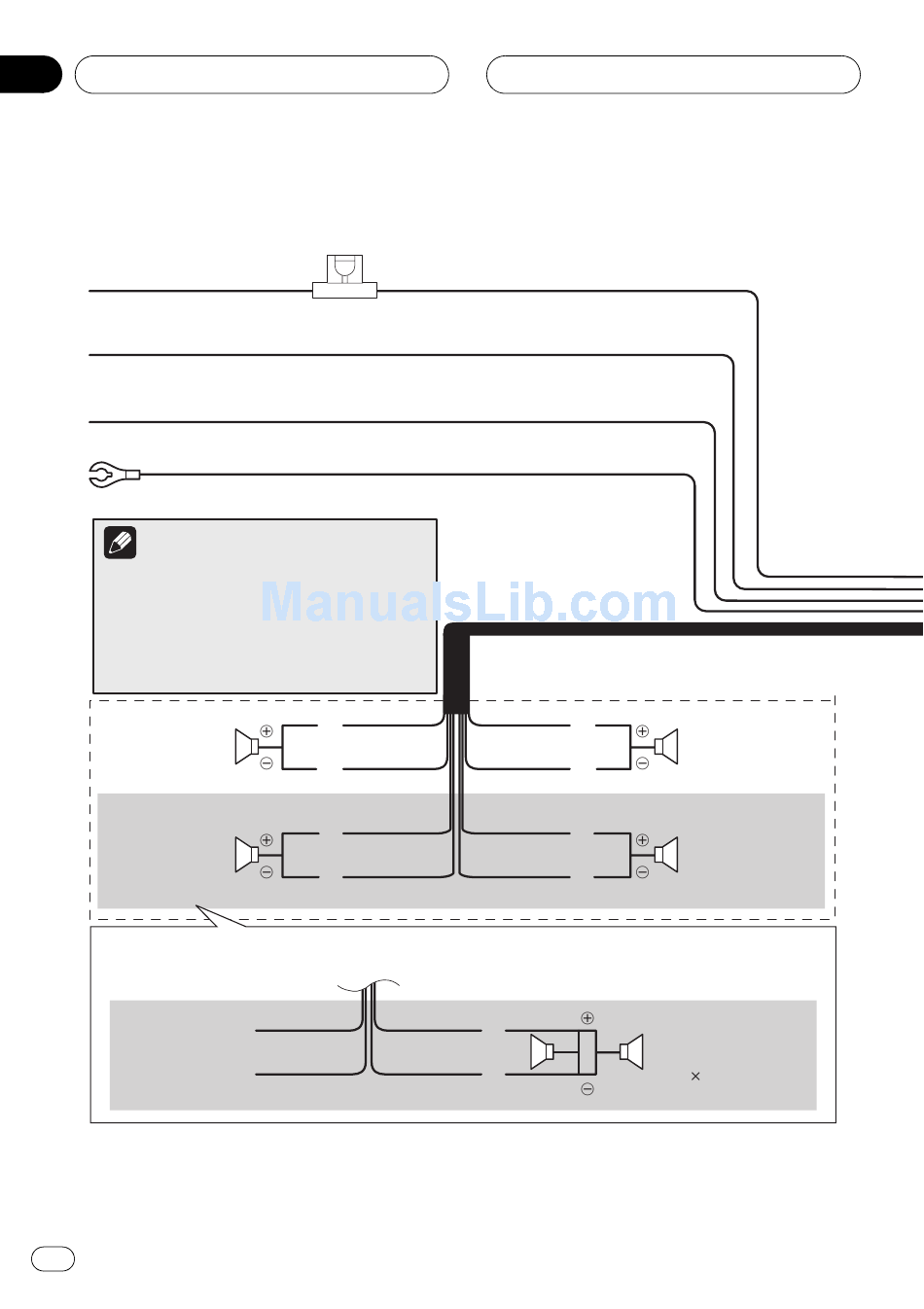

Branchement du cordon d'alimentation (1)

Jaune
A la borne toujours sous tension, quelle que soit
la position du contacteur d'allumage.
Rouge
A la borne électrique, contrôlée par la position
ON/OFF du contacteur d'allumage (12 V c.c.).
Orange/blanc
A la borne du commutateur d'éclairage.
Noir (masse)
A la carrosserie (partie métallique) du véhicule.
Remarque
Si vous raccordez un haut-parleur d'extrême-graves au
système de navigation au lieu du haut-parleur arrière,
modifiez la sortie arrière dans les réglages initiaux
(Reportez-vous au manuel de fonctionnement). La
sortie pour haut-parleur d'extrêmes-graves du système
de navigation est monaurale.
Haut-parleur
avant
Gauche
Haut-parleur arrière
ou Haut-parleur
d'extrêmes graves
(4 Ω)
En cas d'utilisation d'un haut-parleur d'extrêmes-graves de 70 W (2 Ω), veiller àconnecter les fils
violet et violet/noir de ce système de navigation. Ne rien connecter sur les fils vert et vert/noir.
Non utilisé.
40
Fr
Fusible (10 A)
Blanc
Blanc/noir
Vert
Vert/noir
Vert
Vert/noir Violet/noir
Dans le cas d'une installation comportant 2 haut-
parleurs, ne reliez rien d'autre que les haut-parleurs
aux cordons de liaison.
Gris
Gris/noir
Violet
Violet/noir
Violet
Haut-parleur
avant
Droite
Haut-parleur arrière
ou Haut-parleur
d'extrêmes graves
(4 Ω)
Haut-parleur
d'extrêmes graves
(4 Ω)
2
