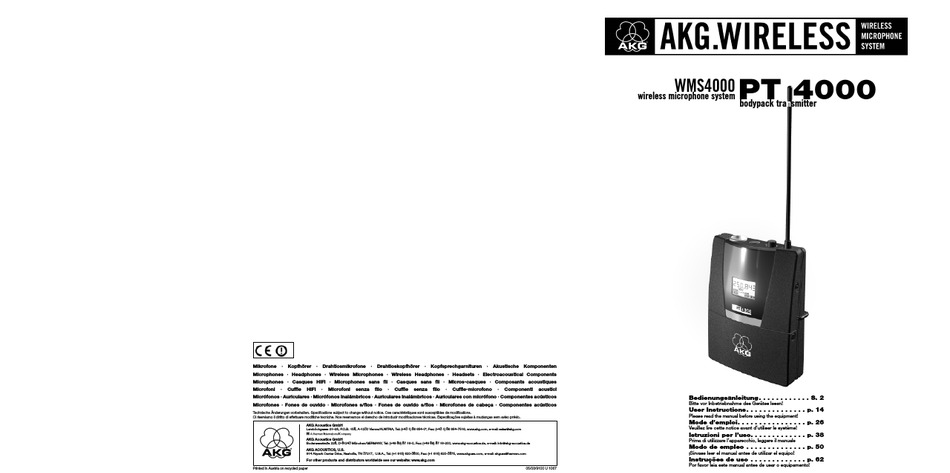

WMS4000
PT 4000
wireless microphone system
bodypack transmitter
acustici
Bedienungsanleitung . . . . . . . . . . . . S. 2
Bitte vor Inbetriebnahme des Gerätes lesen!
User Instructions. . . . . . . . . . . . . . p. 14
Please read the manual before using the equipment!
Mode d'emploi. . . . . . . . . . . . . . . . p. 26
Veuillez lire cette notice avant d'utiliser le système!
Istruzioni per l'uso. . . . . . . . . . . . . p. 38
Prima di utilizzare l'apparecchio, leggere il manuale
Modo de empleo . . . . . . . . . . . . . . p. 50
¡Sirvase leer el manual antes de utilizar el equipo!
Instruções de uso . . . . . . . . . . . . . p. 62
Por favor leia este manual antes de usar o equipamento!
05/03/9100 U 1067
