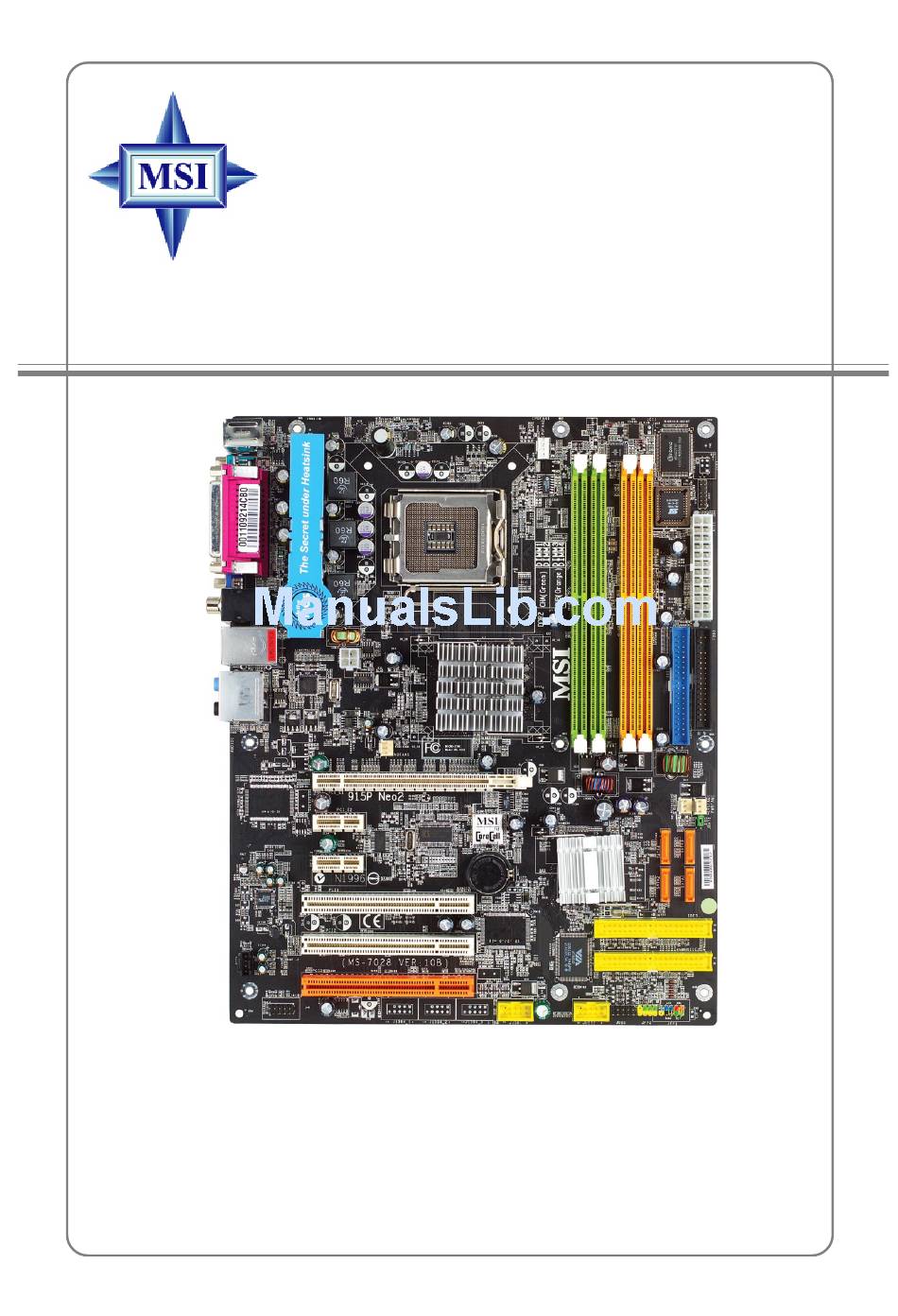

915P/G Neo2
MS-7028 (v1.0B) ATX Mainboard
English/French/German version
G52-M7028XE
i

Advertisement

Table of Contents
loading

Related Manuals for MSI 915P Neo2

Summary of Contents for MSI 915P Neo2

  • Page 1 915P/G Neo2 MS-7028 (v1.0B) ATX Mainboard English/French/German version G52-M7028XE...

  • Page 2: Fcc-B Radio Frequency Interference Statement

    Manual Rev: 1.5 Release Date: August 2004 FCC-B Radio Frequency Interference Statement This equipment has been tested and found to comply with the limits for a class B digital device, pursuant to part 15 of the FCC rules. These limits are designed to provide reasonable protection against harmful interference when the equipment is operated in a commercial environment.

  • Page 3: Copyright Notice

    Copyright Notice The material in this document is the intellectual property of MICRO-STAR INTERNATIONAL. We take every care in the preparation of this document, but no guarantee is given as to the correctness of its contents. Our products are under continual improvement and we reserve the right to make changes without notice.

  • Page 4: Safety Instructions

    Alternatively, please try the following help resources for further guidance. Visit the MSI homepage & FAQ site for technical guide, BIOS updates, driver updates, and other information: http://www.msi.com.tw & http://www.msi.

  • Page 5: Table Of Contents

    CONTENTS FCC-B Radio Frequency Interference Statement ............ii Copyright Notice ......................iii Revision History ......................iii Safety Instructions ...................... iv Technical Support ......................iv English version ....................E-1-1 1. Getting Started .................... E-1-3 2. Hardware Setup ..................E-2-1 3. BIOS Setup ....................E-3-1 4.
  • Page 6 Getting Started 915P/G Neo2 User’s Guide English E-1-1...
  • Page 7 MS-7028 ATX Mainboard E-1-2...

  • Page 8: Getting Started

    Getting Started Chapter 1. Getting Started Getting Started Thank you for choosing the 915P/G Neo2 (MS-7028) v1.X ® ATX mainboard. The 915P/G Neo2 mainboard is based on Intel 915P/G and Intel ® ICH6R chipset for optimal system efficiency. De- ® signed to fit the advanced Intel Pentium 4 Prescott LGA775 processor, the 915P/G Neo2 mainboard delivers a high performance...

  • Page 9: Mainboard Specifications

    Pentium 4 Prescott LGA775 processors in LGA775 package. Supports up to Pentium 4 3XX, 5XX & P4EE (Intel Pentium 4 Processor with HT Technology Extreme Edition) sequence processor or higher speed. Supports Intel Hyper-Threading Technology. (For the latest information about CPU, please visit http://www.msi.com.tw/program/ products/mainboard/mbd/pro_mbd_cpu_support.php) Chipset Intel ®...
  • Page 10 Getting Started VIA6410 IDE Raid Controller (Optional) Two Ultra DMA 66/100/133 IDE Controllers. Supports RAID 0, 1 and 0+1. Connect up to 4 Ultra ATA 133 devices. On-Board Peripherals On-Board Peripherals include: - 1 floppy port supports 1 FDD with 360K, 720K, 1.2M, 1.44M and 2.88Mbytes - 1 serial port - 1 VGA port (for 915G only, Optional) - 1 parallel port supports SPP/EPP/ECP mode...

  • Page 11: Mainboard Layout

    MS-7028 ATX Mainboard Mainboard Layout JC11 CPUFAN2 Top : mouse Bottom: keyboard JLPC1 BIOS Top : Parallel Port Bottom: COM A VGA port (Optional) SPDIFOut B:USB port JPW1 T: LAN jack B: USB ports Intel 915P/G Line-In Line-Out Marvell 8053 T:RS-Out M:CS -Out...

  • Page 12: Hardware Setup

    Hardware Setup Chapter 2. Hardware Setup Hardware Setup This chapter tells you how to install the CPU, memory modules, and expansion cards, as well as how to setup the jumpers on the mainboard. Also, it provides the instructions on connecting the periph- eral devices, such as the mouse, keyboard, etc.

  • Page 13: Quick Components Guide

    MS-7028 ATX Mainboard Quick Components Guide JPW1, p.2-9 CPUFAN2, p.2-14 DDR DIMMs, p.2-7 NBFAN1, p.2-14 JCI1, p.2-20 JLPC1, p.2-19 Back Panel I/O, p.2-10 ATX1, p.2-9 FDD1, p.2-14 IDE1, p.2-15 PCI Express x16, SYSFAN1, p.2-14 p.2-23 PWRFAN1, p.2-14 JBAT1, p.2-22 PCI Express x1, p.2-23 SATA1~SATA4, p.2-16...

  • Page 14: Introduction To Lga 775 Cpu

    If you do not have the CPU heat sink/cooler, contact your dealer to purchase and install them before turning on the computer. For the latest information about CPU, please visit http://www.msi.com.tw/ program/products/mainboard/mbd/pro_mbd_cpu_support.php. MSI Reminds You...
  • Page 15 4 fingers to push the CPU Clip down to clip them (the CPU clip is up and the CPU is down) together. MSI Reminds You... 1. Confirm if your CPU cooler is firmly installed before turning on your system. 2. Do not touch the CPU socket pins to avoid damaging.
  • Page 16 Hardware Setup 5. The CPU has a plastic cap on it to 6. Remove the cap from lever hinge side protect the contact from damage. (as the arrow shows). Before you have installed the CPU, always cover it to protect the socket pin.
  • Page 17 MSI Reminds You... 1. Whenever CPU is not installed, always protect your CPU socket pin with the plastic cap covered (shown in Figure 1) to avoid damaging. 2. Please note that the mating/unmating durability of the CPU is 20 cycles.

  • Page 18: Introduction To Ddr2 Sdram

    DDR2 memory module in the DDR2 slot (DIMM1~DIMM4). Otherwise, you are not able to boot up your system and your mainboard might be damaged. For the updated supporting memory modules, please visit http://www.msi. com.tw/program/products/mainboard/mbd/pro_mbd_trp_list.php. DIMM1~DIMM4...

  • Page 19: Memory Module Population Rules

    The plastic clip at each side of the DIMM slot will automatically close. Notch Volt MSI Reminds You... You can barely see the golden finger if the module is properly in- serted in the socket. E-2-8...

  • Page 20: Power Supply

    JPW1 Pin Definition SIGNAL JPW1 MSI Reminds You... 1. These two connectors connect to the ATX power supply and have to work together to ensure stable operation of the mainboard. 2. Power supply of 350 watts (and above) is highly recommended for system stability.

  • Page 21: Back Panel

    MS-7028 ATX Mainboard Back Panel The back panel provides the following connectors: RS-Out L-In Parallel Mouse S/PDIF VGA port USB Ports CS-Out COM A L-Out Keyboard (Optional) SPDIF Out Mouse/Keyboard Connector ® The mainboard provides a standard PS/2 mouse/keyboard mini DIN connector ®...

  • Page 22: Serial Port Connector

    Hardware Setup Serial Port Connector The mainboard offers one 9-pin male DIN connector as the serial port. The port is a 16550A high speed communication port that sends/receives 16 bytes FIFOs. You can attach a serial mouse or other serial devices directly to the connector. Pin Definition 1 2 3 4 5 SIGNAL...

  • Page 23: Audio Port Connectors

    MS-7028 ATX Mainboard LAN (RJ-45) Jack The mainboard provides 1 standard RJ-45 jack for connection to single Local Area Network (LAN). This Giga-bit LAN enables data to be transferred at 1000, 100 or 10Mbps. You can connect a network cable to it. Giga-bit LAN Pin Definition SIGNAL DESCRIPTION...
  • Page 24 Hardware Setup Parallel Port Connector: LPT1 The mainboard provides a 25-pin female centronic connector as LPT. A parallel port is a standard printer port that supports Enhanced Parallel Port (EPP) and Ex- tended Capabilities Parallel Port (ECP) mode. Pin Definition SIGNAL DESCRIPTION STROBE...
  • Page 25 SYSFAN1 PWRFAN1 NBFAN1 CPUFAN2 MSI Reminds You... 1. Always consult the vendors for proper CPU cooling fan. 2. CPUFAN2 supports the fan control. Fan/heatsink with 3 or 4 fins are both available. 3. Be sure to configure the CPU FAN PIN Select in BIOS for the CPU Fan you are using first.
  • Page 26 IDE2, IDE3 (Secondary and Third IDE Connector) IDE2 & IDE3 can also connect a Master and a Slave drive. MSI Reminds You... If you install two hard disks on cable, you must configure the second drive to Slave mode by setting its jumper. Refer to the hard disk documentation supplied by hard disk vendors for jumper setting instructions.
  • Page 27 Take out the dust cover and connect to the hard disk devices Connect to serial ATA ports MSI Reminds You... Please do not fold the serial ATA cable in a 90-degree angle, since this might cause the loss of data during the transmission. E-2-16...

  • Page 28: Front Panel Connectors

    Hardware Setup Front Panel Connectors: JFP1 & JFP2 The mainboard provides two front panel connectors for electrical connection ® to the front panel switches and LEDs. JFP1 is compliant with Intel Front Panel I/O Connectivity Design Guide. Reset Switch Power LED JFP1 JFP2 Power...
  • Page 29 MS-7028 ATX Mainboard CD-In Connector: JCD1 The connector is for CD-ROM audio connector. JCD1 Front Panel Audio Connector: JAUD2 The JAUD2 front panel audio connector allows you to connect to the front ® panel audio and is compliant with Intel Front Panel I/O Connectivity Design Guide.
  • Page 30 JUSB1, JUSB2 USB0+ USB1+ (USB 2.0) Key (no pin) USBOC Optional USB 2.0 Bracket Connected to JUSB1 or JUSB2 MSI Reminds You... Note that the pins of VCC and GND must be connected correctly or it may cause some damage. E-2-19...
  • Page 31 MS-7028 ATX Mainboard Chassis Intrusion Switch Connector: JCI1 This connector is connected to a 2-pin chassis switch. If the chassis is opened, the switch will be short. The system will record this status and show a warning message on the screen. To clear the warning, you must enter the BIOS utility and clear the record.
  • Page 32 Hardware Setup D-Bracket™ 2 Connector: JDB1 The mainboard comes with a JDB1 connector for you to connect to D-Bracket™ 2. D-Bracket™ 2 is a USB Bracket that supports both USB1.1 & 2.0 spec. It integrates four LEDs and allows users to identify system problem through 16 various combina- tions of LED signals.
  • Page 33 JBAT1 Keep Data Clear Data MSI Reminds You... You can clear CMOS by shorting 2-3 pin while the system is off. Then return to 1-2 pin position. Avoid clearing the CMOS while the system is on; it will damage the mainboard.

  • Page 34: Pci Express Slots

    BIOS configuration. The orange PCI slot (PCI3) supports 2 masters, therefore it can also works as a communication slot. You may install the communication card on this slot, such as the wireless LAN PCI cards of MSI. PCI Slots E-2-23...

  • Page 35: Pci Interrupt Request Routing

    MS-7028 ATX Mainboard PCI Interrupt Request Routing The IRQ, acronym of interrupt request line and pronounced I-R-Q, are hard- ware lines over which devices can send interrupt signals to the microprocessor. The PCI IRQ pins are typically connected to the PCI bus INT A# ~ INT D# pins as follows: Order 1 Order 2 Order 3...

  • Page 36: Bios Setup

    An error message appears on the screen during the system boot up, and requests you to run SETUP. You want to change the default settings for customized features. MSI Reminds You... 1. The items under each BIOS category described in this chapter are under continuous update for better system performance.

  • Page 37: Entering Setup

    MS-7028 ATX Mainboard Entering Setup Power on the computer and the system will start POST (Power On Self Test) process. When the message below appears on the screen, press <DEL> key to enter Setup. DEL: Setup Menu TAB: Logo F11: Boot Menu F10: Flash Recovery If the message disappears before you respond and you still wish to enter Setup, restart the system by turning it OFF and On or pressing the RESET button.

  • Page 38: The Main Menu

    BIOS Setup The Main Menu Once you enter AMIBIOS NEW SETUP UTILITY, the Main Menu will appear on the screen. Use arrow keys to move among the items and press <Enter> to enter the sub-menu. Standard CMOS Features Use this menu for basic system configurations, such as time, date etc. Advanced BIOS Features Use this menu to setup the items of AMI ®...
  • Page 39 MS-7028 ATX Mainboard Load Fail-Safe Defaults Use this menu to load the default values set by the BIOS vendor for stable system performance. Load Optimized Defaults Use this menu to load the default values set by the mainboard manufacturer specifi- cally for optimal performance of the mainboard.

  • Page 40: Advanced Chipset Features

    BIOS Setup Advanced Chipset Features MSI Reminds You... Change these settings only if you are familiar with the chipset. Configure DRAM Timing by SPD Selects whether DRAM timing is controlled by the SPD (Serial Presence Detect) EEPROM on the DRAM module. Setting to [Auto By SPD] enables DRAM timings and the following related items to be determined by BIOS based on the configurations on the SPD.

  • Page 41: Integrated Peripherals

    MS-7028 ATX Mainboard Integrated Peripherals USB Controller This setting is used to enable/disable the onboard USB host controller. Setting options: [Disabled], [Enabled]. USB Device Legacy Support Set to [Enabled] if you need to use any USB 1.1/2.0 device in the operating system that does not support or have any USB 1.1/2.0 driver installed, such as DOS.
  • Page 42 BIOS Setup Onboard Audio Controller This item is used to enable or disable the onboard Azalia (Audio Codec) controller. Selecting [Enabled] allows the mainboard to enable the onboard Azalia controller. Disable the function if you want to use other controller cards to connect an audio device.
  • Page 43 MS-7028 ATX Mainboard Parallel Port IRQ This item allows you to set parallel port IRQ. Setting options: [IRQ5], [IRQ7]. SATA Devices Configuration Press <Enter> to enter the sub-menu and the following screen appears: ATA/IDE Configuration, Configure SATA as These 2 items allow you to select the ATA/IDE and SATA configuration. Select [Disabled] in ATA/IDE Configuration if you want to disable both ATA/IDE configuration.
  • Page 44 BIOS Setup H/W Monitor This section shows the status of your CPU, fan, overall system status, etc. Monitor function is available only if there is hardware monitoring mechanism onboard. CPU Fan Failure Warning When enabled, the system will automatically monitor the CPU fan during boot-up. If it detects that the CPU fan is not rotating, the system will show an error message on the screen and halt the boot-up process.

  • Page 45: Cell Menu

    Cell Menu The items in Cell Menu includes some important settings of CPU, AGP, DRAM and overclocking functions. MSI Reminds You... Change these settings only if you are familiar with the chipset. Current CPU CLOCK, Current DDR Memory Frequency These two items show the current clocks of CPU & DDR memory frequency. Read- only.
  • Page 46 5th level of overclocking, increasing the CPU frequency by 10%. [Commander] 6th level of overclocking, increasing the CPU frequency by 15%. MSI Reminds You... 1. Even though the Dynamic Overclocking Technology is more stable than manual overclocking, basically, it is still risky. We suggest user to make sure that your CPU can afford to overclock regularly first.
  • Page 47 NorthBridge voltage is adjustable in the field, allowing you to increase the perfor- mance of your NorthBridge when overclocking, but stability may be affected. MSI Reminds You... The settings shown in different color in CPU Voltage, DDR Voltage and NB Voltage help to verify if your setting is proper for your system.
  • Page 48 Introduction 915P/G Neo2 User’s Guide French F-1-1...
  • Page 49 Carte Mère ATX MS-7028 F-1-2...

  • Page 50: Getting Started

    Introduction Chapter 1. Getting Started Introduction Félicitation vous venez d’acheter une carte mère 915P/G Neo2 (MS-7028) v1.X. La 915P/G Neo2 est basée sur les chipsets Intel ® 915P/G et Intel ICH6R permettant d’avoir un système optimal. Déstiné ® à recevoir les processeurs Intel Pentium 4 Prescott LGA775, la ®...
  • Page 51 Supporte jusqu’ŕ 4GB de mémoire. Supporte l’architecture mémoire double canal DDR2. Supporte l’interface mémoire DDR2 400/533. (Pour une mise ŕ jour sur les mémoires, veuillez visiter http://www.msi.com.tw/ program/products/mainboard/mbd/pro_mbd_trp_list.php.) Slots Un slot PCI Express x16 (supportant les spécifications du PCI Express Bus v1.0a).
  • Page 52 Introduction Contrôleur IDE Raid VIA6410 Deux contrôleurs IDE Ultra DMA 66/100/133. Supporte RAID 0, 1 et 0+1. Possibilité de connecter jusqu’ŕ 4 matériels ATA 133. Périphériques Intégrés Les périphériques intégrés sont : - 1 port floppy supportant 1 FDD avec 360K, 720K, 1.2M, 1.44M et 2.88Mbytes - 1 port série - 1 port VGA (pour 915G uniquement, Optionnel) - 1 port parallèle supportant les modes SPP/EPP/ECP...
  • Page 53 Carte Mère ATX MS-7028 Schéma de la Carte JC11 CPUFAN2 Top : mouse Bottom: keyboard JLPC1 BIOS Top : Parallel Port Bottom: COM A VGA port (Optional) SPDIFOut B:USB port JPW1 T: LAN jack B: USB ports Intel 915P/G Line-In Line-Out Marvell 8053...

  • Page 54: Hardware Setup

    Installation Matériel Chapter 2. Hardware Setup Installation Matériel Ce chapitre vous donne des indications sur l’installation du CPU, des modules de mémoire, les cartes d’extension, ainsi que sur la configuration des cavaliers de la carte mčre. Vous retrouverez aussi des instructions pour la connexion de périphériques (souris, clavier ...).
  • Page 55 Carte Mère ATX MS-7028 Guide des Composants JPW1, p.2-9 CPUFAN2, p.2-14 DDR DIMMs, p.2-7 NBFAN1, p.2-14 JCI1, p.2-20 JLPC1, p.2-19 P a n n e a u Arrière I/O, p.2-10 ATX1, p.2-9 FDD1, p.2-14 IDE1, p.2-15 PCI Express x16, SYSFAN1, p.2-14 p.2-23 PWRFAN1, p.2-14 JBAT1, p.2-22...
  • Page 56 Pour une mise ŕ jour sur les informations relatives au CPU, veuillez visiter http:/ /www.msi.com.tw/program/products/mainboard/mbd/pro_mbd_cpu_support.php. MSI Vous Rappelle... Surchauffe Une surchauffe peut sérieusement endommager le CPU et le systčme, assurez vous toujours que le systčme de reffroidissement fonctionne correctement pour protéger le CPU d’une surchauffe.
  • Page 57 Carte Mère ATX MS-7028 Installer le système de refroidissement du CPU Quand vous installerez votre CPU, assurez vous que le CPU possède un système de reffroidissement pour prévenir les surchauffes. Si vous ne possédez pas de système de reffroidissement, contactez votre revendeur pour vous en pro- curer un et installez le avant d’allumer l’ordinateur.
  • Page 58 Installation Matériel 5. Tirer le levier et ouvrir le plateau. 6. A p r è s v e r i f i c a t i o n d u C P U , appuyez dessus pour qu’il se connecte au socket. Verifiez en même temps que l’alignement est correct.
  • Page 59 MSI Vous Rappelle... 1. Vérifier la connexion du ventilateur de CPU avant de démarre le PC. 2. Vérifier les informations dans le BIOS PC Health Status du H/W Monitor (voir chapitre 3 p20 pour les détails) au sujet de la température du CPU.
  • Page 60 PC et vous risquez d’endommager le système. Pour une mise à jour sur les mémoires supportées, veuillez visiter http:// www.msi.com.tw/program/products/mainboard/mbd/pro_mbd_trp_list.php. DIMM1~DIMM4 (de gauche à droite) Channel A (DIMM1, DIMM2): Vert Channel B (DIMM3, DIMM4): Orange Introduction à...
  • Page 61 Insérez le module de mémoire DIMM verticalement dans le slot. Puis appuyez dessus Le clip en plastique situé de chaque côté du module va se fermer automatiquement. Notch Volt MSI Vous Rappelle... La marque dorée doit ŕ peine ętre visible lorsque le module est correctement installé. F-2-8...
  • Page 62 Ce connecteur d’alimentation 12V permet l’alimentation du CPU. JPW1 Pin Definition SIGNAL JPW1 MSI Vous Rappelle... 1. Ces deux connecteurs assurent la bonne alimentation du système et assurent la stabilité de ce dernier. 2. Nous vous recommandons d’utiliser une alimentation de 350 watts (ou supérieur) pour assurer la stabilité.
  • Page 63 Carte Mère ATX MS-7028 Panneau Arrière Le panneau arrière procure les connecteurs suivants : RS-Out L-In Parallèle Souris S/PDIF Port VGA Ports USB CS-Out COM A L-Out Clavier (Optionnel) SPDIF Out Connecteur Clavier/Souris La carte procure un connecteur Din standard pour souris PS/2 ®...
  • Page 64 Installation Matériel Connecteur Port Série La carte mère possède un connecteur 9 broches male (port série). Le port est un port de communication 16550A qui envoie/reçcoit 16 bytes FIFOs. Vous pouvez y brancher une souris série ou n’importe quel autre appareils série. Pin Definition 1 2 3 4 5 SIGNAL...
  • Page 65 Line In enceintes arrières (in 7.1CH / 5.1CH) Center/Subwoofer Line Out Speaker Out ( in 7.1CH / 5.1CH) S/PDIF en sortie optique MSI Vous Rappelle... Pour la fonction avancée relative au codec audio, veuillez vous référer au chapitre 7. F-2-12...
  • Page 66 Installation Matériel Connecteur port Parallèle : LPT1 La carte procure un connecteur (25 broches femelle) pour LPT. Un port parallčle est un port imprimante standard supportant les modes EPP (Enhanced Prallel Port) et ECP (Extended Capabilities Parallel Port. Pin Definition SIGNAL DESCRIPTION STROBE...
  • Page 67 SYSFAN1 PWRFAN1 NBFAN1 CPUFAN2 MSI Vous Rappelle... 1. Toujours consulter votre revendeur au sujet du radiateur + ventilateur. 2. CPUFAN2 supporte le contrôle de ventilateur avec 3 ou 4 broches. 3. Assurez-vous de bien configurer le BIOS pour le CPU FAN que vous utilisez en premier.
  • Page 68 IDE2, IDE3 (Connecteur IDE secondaire et tertiaire) IDE2 & IDE3 cpeuvent se voir connecté ŕ u maître ou un esclave. MSI Vous Rappelle... Si vous installez 2 disques durs sur une męme nappe, vous devez configurer le second disque en mode Slave (esclave) en bougeant des cavaliers.
  • Page 69 Retirer le capuchon avant utilisation A connecter au port serial MSI Vous Rappelle... Veuillez ne pas tordre le câble Série ATA ŕ 90°, cela pourraît l’endommager et entraîner la perte de données lors des phases de transfert de ces derničres.
  • Page 70 Installation Matériel Connecteurs Front Panel : JFP1 & JFP2 La carte mčre possčde 2 connecteurs en façade pour les connections éléctriques de l’interrupteur en façade et des LEDs. JFP1 est compatible avec le guide Intel Front Panel I/O Connectivity Design. ®...
  • Page 71 Carte Mère ATX MS-7028 Connecteur CD-In : JCD1 Connecteur permettant le branchement audio du CD-Rom JCD1 Connecteur Front Panel Audio : JAUD2 Le connecteur audio JAUD2 front panel vous permet de connecter le front panel audio qui est coimpatible avec l’Intel Front Panel I/O Connectivity Design Guide.
  • Page 72 JUSB1, JUSB2 USB0+ USB1+ (USB 2.0) Key (no pin) USBOC USB 2.0 Bracket Connected to JUSB1 or JUSB2 MSI Reminds You... Note that the pins of VCC and GND must be connected correctly or it may cause some damage. F-2-19...
  • Page 73 Carte Mère ATX MS-7028 Connecteur Chassis Intrusion Switch : JCI1 Ce connecteur est connécté ŕ un switch ŕ 2 broches sur le chassis. Si le chassis est ouvert, le switch en informera le systčme, qui enregistrera ce status et affichera un écran d’alerte. Pour effacer ce message d’alerte, vous devez entrer dans le BIOS et désactiver l’alerte.
  • Page 74 Installation Matériel Connecteur D-Bracket™ 2 : JDB1 La carte possčde un connecteur JDB1 permettant la connexion d’un D-Bracket™ 2. Le D-Bracket™ 2 est un bracket USB qui supporte ŕ la fois les spécifications USB1. 1 & 2.0. Le D-Bracket est pourvu de 4 LED et permet d’identifier les problčmes et ce ŕ...
  • Page 75 E f f a c e r l e s les données données MSI Vous Rappelle... Vous pouvez effacer le CMOS en plaçant le cavalier sur les broche 2- 3, lorsque le système est éteint. Replacez ensuite le cavalier sur 1-2.
  • Page 76 (BIOS, cavalier etc.. Le slot PCI orange (PCI3) peut aussi fonctionner comme un slot de communica- tion vous permettant a connexion de cartes réseaux sans fil MSI. Slots PCI F-2-23...
  • Page 77 Carte Mère ATX MS-7028 PCI Interrupt Request Routing Les IRQ envoient grâce ŕ des signaux, des messages d’interrutpion en direc- tion du microprocesseur. Les broches d’IRQ pour “AGP/PCI/USB/Promise” IRQ pins sont généalement connectées au PCI bus INT A# ~ INT D# de la façon suivante : Order 1 Order 2 Order 3...

  • Page 78: Bios Setup

    Une erreur apparaît ŕ l’écran lors de la phase de boot. Vous devez changer les paramčtes afin de personnaliser ces derniers. MSI vous rappelle.. 1. Les descriptions de cette rubrique sont soumises à des mises à jour régulieres. Ainsi ces descriptions peuvent être légèrement différentes de votre BIOS actuel.
  • Page 79 Carte Mère ATX MS-7028 Entrer dans le Setup Allumez votre ordinateur, le systčme lance le processus de POST (Power On Self Test). Quand le message ci-dessous apparaît ŕ l’écran, appuyez sur le bouton <DEL> pour entrer dans le setup. DEL:Setup F11:Boot Menu F12:Network boot TAB:Logo...

  • Page 80: Menu Principal

    Setup du BIOS Menu Principal Une fois entré dans l’ AMIBIOS NEW SETUP UTILITY, le Menu prinicpal appraît ŕ l’écran. Utilisez les flčches pour vous diriger et appuyez sur <Entrer> pour accéder aux sous-menus. Standard CMOS Features Cette fonction permet le paramétrage des éléments standards du BIOS. Advanced BIOS Features Cette fonction permet de paramétrer des éléments avancés du Bios.
  • Page 81 Carte Mère ATX MS-7028 Load Fail-Safe Defaults Utilisez ce menu afin de charger les valeurs définies en usine pour le BIOS, offrant ainsi des performances stables. Load Optimized Defaults Charge les paramètres optimum du BIOS sans affecter la stabilité du système. BIOS Setting Password Utilisez ce menu pour mettre un mot de passe BIOS.
  • Page 82 Setup du BIOS Fonctions Avancées du Chipset MSI Vous Rappelle... Le changement de ces paramčtres implique de bonnes connaissances en la matičre. Configure DRAM Timing by SPD Permet d’indiquer si la DRAM timing est contrôlée par le SPD (Serial Presence Detect) EEPROM sur le module de DRAM.En position [Auto By SPD] cela permet ŕ...
  • Page 83 Carte Mère ATX MS-7028 Périphériques Intégrés USB Controller Cet élément est utilisé pour activer/désactiver le contrôleur USB intégréLes options : [Disabled], [Enabled]. USB Device Legacy Support Mettre en position [Enabled] si vous devez utiliser un matériel USB 1.1/2.0 et que le système d’exploitation ne supporte pas ou possède des drivers installés, comme DOS.
  • Page 84 Setup du BIOS Onboard Audio Controller Cet élément est utilisé pour activer/désactiver le contrôleur Azalia (codec audio) intégré. Choisir [Enabled] vous permet d’activer le contrôleur Azalia. Désactiver la fonction si vous désirez utiliser une carte contrôleur audio. Les choix : [Disabled] et [Enabled].
  • Page 85 Carte Mère ATX MS-7028 Parallel Port IRQ Cet élément vous permet de choisir l’IRQ du port parallèle. Les options: [IRQ5], [IRQ7]. SATA Devices Configuration Appuyez sur <Enter> pour accéder au sous-menu : ATA/IDE Configuration, Configure SATA as Ces deux éléments permettent de sélectionner la configuration ATA/IDE et SATA. Choisir [Disabled] dans ATA/IDE Configuration si vous désirez désactiver la con- figuration ATA/IDE.
  • Page 86 Setup du BIOS H/W Monitor Cette section vous permet de connaître l’état du CPU, ventilateurs etc. La fonction de surveillance n’est disponible que si votre carte mčre est équipée du matériel permettant cette fonction. CPU Fan Failure Warning en position enabled, le système va automatiquement surveiller le ventilateur de CPU pendant la phase de boot.
  • Page 87 Carte Mère ATX MS-7028 Cell Menu Vous pouvez dans ce menu gérer d’importantes fonctions du CPU, AGP, DRAM et d’overclocking. MSI vous rappelle... Ne changer ces paramètres que si vous maîtrisez bien les paramètres du chipset. Current CPU CLOCK, Current DDR Memory Frequency Vitesse d’horloge des CPU &...
  • Page 88 [Commander] 6ème niveau d’overclocking, augmentant la fréquence CPU de 11%. MSI Vous Rappelle... 1. Męme si le DOT est plus stable que l’overclocking manuel, cela reste une action risquée. Nous vous suggérons d’overclocker p a s ŕ p a s , s i l e P C s e m b l e i n s t a b l e o u r e d é m a r r e accidentellement, il est alorts préférable de diminuer le niveau...
  • Page 89 Le voltage du NorthBridge se modifie ici. Cela vous permet d’accroître la performance du NorthBridge lors de l’overclocking, mais la stabilité n’est pas assurée. MSI Vous Rappelle... Les paramètres de couleurs différentes pour CPU Voltage, Memory Voltage et AGP Voltage vous aident à vérifier si les paramètres pour votre système sont correctes.
  • Page 90 Benutzerhandbuch 915P/G Neo2 User’s Guide German...
  • Page 91 MS-7028 ATX Mainboard...
  • Page 92 Benutzerhandbuch 915P/G Neo2 Benutzerhandbuch Vielen Dank für die Wahl des 915P/G Neo2 (MS-7028) v1.X ATX Mainboards. Das 915P/G Neo2 Mainboard basiert auf dem Intel ® ® 915P/G und Intel ICH6R Chipsatz für optimale Systemleistung. ® Vorbereitet für den Einsatz des Intel Pentium 4 Prescott LGA775 Prozessors, steht das 915P/G Neo2 Mainboard für höchste Leistung und eine professionelle Plattform für den Desktop-PC.
  • Page 93 Dual-Channel DDR2 Speicherarchitektur unterstützt DDR2 400/533 Speicherschnittstelle. (für neueste Informationen zur Speicherunterstützung, wenden Sie sich bitte an: http://www.msi.com.tw/program/products/mainboard/mbd/pro_mbd_trp_list.php.) Steckplätze Ein PCI Express x16 Slot (entspricht PCI Express Bus Spezifikation v1.0a). Zwei PCI Express x1 Slots (entspricht PCI Express Bus Spezifikation v1.0a).
  • Page 94 Benutzerhandbuch VIA6410 IDE Raid Controller Zwei Ultra DMA 66/100/133 IDE Controller. unterstützt RAID 0, 1 und 0+1. Anschluss von bis zu 4 Ultra ATA 133 Laufwerken. On-Board Peripherie die On-Board Peripherie beinhaltet: - 1 Diskettenlaufwerks-Controller unterstützt 1 FDD mit 360K, 720K, 1.2M, 1.44M und 2.88Mbytes - 1 serieller Port - 1 VGA Port (nur 915G, optional)
  • Page 95 MS-7028 ATX Mainboard Mainboard Übersicht JC11 CPUFAN2 Top : mouse Bottom: keyboard JLPC1 BIOS Top : Parallel Port Bottom: COM A VGA port (Optional) SPDIFOu t B:USB port JPW1 T: LAN jack B: USB ports Intel 915P/G Line-In Line-Out T:RS-Out M:CS -Out B:SPDIF Out...
  • Page 96 Benutzerhandbuch ATX 24-Pin Netzteilanschluss: ATX1 Dieser Anschluss dient der Verbindung zu dem ATX-Netzteil. ATX 12V Netzteilanschluss: JPW1 Dieser Anschluss versorgt den Prozessor mit Strom. Diskettenlaufwerksanschluss: FDD1 Das Mainboard unterstützt ein Stan- dard Floppy-Laufwerk für 360K, 720K, 1.2M, 1.44M und 2.88M Disketten. Lüfterstromanschlüsse: Die Anschlüsse CPUFAN2 (Prozessorlüfter), PWRFAN (Netzteillüfter), SYSFAN1 (Systemlüfter) und NBFAN1 (Northbridge- Lüfter) unterstützen Lüfter mit +12V.
  • Page 97 Die PCI Slots erlauben die Verwendung von PCI-Karten. Beachten Sie, dass das Netzkabel zuerst vom System getrennt sein muss, bevor Erweiterungskarten ein- oder ausgesteckt werden können. Der orange-farbene PCI Slot (PCI5) funktioniert auch als Communication-Steckplatz und erlaubt die Verwendung einer speziellen MSI-WLAN/ Bluetooth-Karte.
  • Page 98 Komponenten eine Übertaktung tolerieren können. Der Versuch das System außerhalb der Produktspezifikation zu betreiben wird nicht empfohlen. MSI gibt keine Garantie auf Schäden, die auf einen unsachgemäßen Gebrauch oder den Betrieb des Produkts außerhalb der Spezifikation zurückzuführen sind.
  • Page 99 MS-7028 ATX Mainboard CPU & Kühlerinstallation Wenn Sie eine CPU installieren, stellen Sie sicher, daß Sie einen geeigneten Prozessorkühler installieren um Üeberhitzungen zu vermeiden. Bitte wenden Sie sich bezüglich des CPU-Kühlers an Ihren Händler. Tragen Sie vor der Installation eines CPU-Kühlers Silikon Wärmeleitpaste oder ein geeignetes Wärmeleitpad auf um eine bessere Wärmeleitung zu gewährleisten.
  • Page 100 Benutzerhandbuch 5. Klappen Sie den Hebel ganz auf (Pfeil 6. Vergewissern Sie sich anhand der nach links) und öffnen Sie die Justiermarkierungen und dem Metallverschlussklappe (Pfeil nach gelben Dreieck, daß die CPU in der rechts). korrekten Position ist. Setzen Sie anschließend die CPU in den Sockel.
  • Page 101 Kühler korrekt installiert ist. auf dem Kühler markiert). Verschluss MSI weist darauf hin ... 1. Stellen Sie sicher, dass der CPU-Kühler richtig installiert ist befor Sie das System anschalten. 2. Prüfen Sie nach dem Einschalten die Anzeigen zur CPU-Temperatur in dem BIOS Bereich PC Health Status von H/W Monitor (lesen Sie Seite 3-20 für Details).
  • Page 102 Standard DDR 2 nicht abwärtskompatibel ist, sollten Sie immer DDR 2 Module in den DDR 2 Slot installieren.Andernfalls wird das System nicht Fähig sein zu booten und das Mainboard könnte beschädigt werden. Für die aktualisierten unterstützten Speichermodule, besuchen Sie bitte die Homepage http://www.msi.com.tw/program/products/mainboard/mbd/pro_mbd_trp_list.php. DIMM1~DIMM4 (von Links nach Rechts) Kanal A (DIMM1, DIMM2): Grün Kanal B (DIMM3, DIMM4): Orange Einführung in DDR2 SDRAM...
  • Page 103 Setzen Sie die DIMM Speichermodule vertikal in den DIMM Slot ein. Drücken Sie das Modul bis zur Arretierung im DIMM-Sockel. Der Plastik-Verschluss an den Seiten des DIMM-Steckplatzes wird sich automatisch schliessen. Kerbe MSI Hinweis! Wenn das Speichermodul richtig installiert ist, können Sie die goldenen Pins des Speichermoduls kaum noch sehen. G-14...
  • Page 104 Benutzerhandbuch BIOS Setup Beim Einschalten des Computers beginnt das System mit dem POST ( Power On Self Test)-Vorgang. Wenn die folgende Meldung auf dem Bildschrim erscheint, drücken Sie die Taste <ENTF>, um das Setup aufzurufen. DEL: Setup F11: Boot Menu F12: Network boot TAB: Logo F10: Flash Recovery...
  • Page 105 MS-7028 ATX Mainboard The Main Menu Wenn Sie das AMIBIOS NEW SETUP UTILITY aufgerufen haben, erscheint auf dem Bildschirm das Hauptmenü.Benutzen Sie die Pfeil-Tasten, um sich zwischen den Menüpunkten zu bewegen, und drücken Sie <Eingabe>, um das entsprechende Untermenü aufzurufen. Standard CMOS Features Benutzen Sie dieses Menü, um die Grund-Systemkonfigurationen wie Zeit, Datum usw.
  • Page 106 Benutzerhandbuch H/W/ Monitor Dieser Eintrag zeigt Informationen über CPU, Lüfter und Meldungen des gesamten System Status an. Cell_Menu Benutzen Sie diese Einstellungen um Änderungen von Frequenz und Voltzahl vorzunehmen. Load Fail-Safe Defaults Benutzen Sie dieses Menü, um die BIOS-Werte zu laden, mit denen die beste System- Performance erreicht wird.
  • Page 107 MS-7028 ATX Mainboard Advanced Chipset Features Hinweis von MSI... Verändern Sie diese Einstellungen nur, wenn Sie mit dem Chipsatz vertraut sind. Configure DRAM Timing by SPD Einstellung, ob das DRAM-Timing durch den SPD (Serial Presence Detect)-EEPROM auf dem DRAM-Modul gesteuert wird. Die Einstellung [Enabled] aktiviert automatisch die folgenden, vom BIOS auf der Grundlage der Konfigurationen im SPD festzulegenden Felder.
  • Page 108 Benutzerhandbuch SATA Device Configuration SATA Devices Konfiguration Drücken Sie die Eingabetaste (Enter) um in das Untermenü zu gelangen.Anschließend erscheint folgende Option: ATA/IDE Configuration, Configure SATA as Diese 2 Optionen erlauben Ihnen, die ATA/IDE und SATA Konfiguration zuwählen. Wählen Sie [ DISABLED ] in der ATA/IDE Konfiguration, um beide ATA/IDE Konfigurationen abzuschalten.
  • Page 109 MS-7028 ATX Mainboard PNP/PCI Configurations Dieser Abschnitt beschreibt die Konfigurierung des PCI-Bus-Systems und der PnP (Plug & Play)-Funktion. PCI oder Personal Computer Interconnect ist ein System, das I/O-Geräten ermöglicht, mit Geschwindigkeiten zu arbeiten, die der Geschwindigkeit nahe kommen, die die CPU selbst benutzt, wenn sie mit ihren eigenen speziellen Komponenten kommuniziert.
  • Page 110 Benutzerhandbuch H/W Monitor Dieser Eintrag zeigt Informationen über CPU, Lüfter und Meldungen des gesamten System Status an. Die Monitor Funktion ist nur verfügbar wenn der Hardware Moni- tor MechanismOnboard vorhanden ist. CPU Fan Failure Warning Wenn dieser Punkt aktiviert ist, überwacht das System automatisch den CPU Lüfter während des hochfahrens des Systems.
  • Page 111 Cell Menu Diese Option enthält einige wichtige Einstellungs Optionen von CPU, AGP, DRAM und Übertaktungs Funktionen. MSI Reminds You... Change these settings only if you are familiar with the chipset. Current CPU CLOCK, Current DDR Memory Frequency Diese 2 Eigenschaften zeigt die aktuelle Frequenz von CPU und Speicher an.(nicht veränderbar)
  • Page 112 5. Stufe der Übertaktung, erhöht die CPU Frequenz um 10%. [Commander] 6. Stufe der Übertaktung, erhöht die CPU Frequenz um 15%. MSI weist darauf hin... Obwohl die Dynamic Overclocking Technology stabiler ist als das Übertakten per Hand, birgt sie dennoch im Prinzip ein Risiko.
  • Page 113 Die NorthBridge Spannung ist einstellbar und erlaubt Ihnen, die Leistung der NorthBridge beim übertakten zu erhöhen, allerdings kann die Stabilität dadurch beeinflußt werden. MSI weist darauf hin... Die Einstellungen werden in verschiedenen Farben dargestellt, wie CPU Voltage, DDR Voltage und NB Voltage.So können Sie überprüfen ob Ihre Einstellungen für das System korrekt sind.
  • Page 114 Benutzerhandbuch Spread Spectrum Wenn der Taktgenerator der Hauptplatine schwingt, erzeugen die Extremwerte (Spikes) der Schwingungen EMI (Elektromagnetische Interferenzen). Die Spread Spec- trum-Funktion reduziert die generierten EMI, indem die Schwingungen moduliert werden, so dass die Spikes der Schwingungen flacher ausfallen. Wenn Sie kein EMI-Problem haben, lassen Sie die Einstellung auf [Disabled], um eine optimale System-Stabilität und -Performance zu erreichen.
