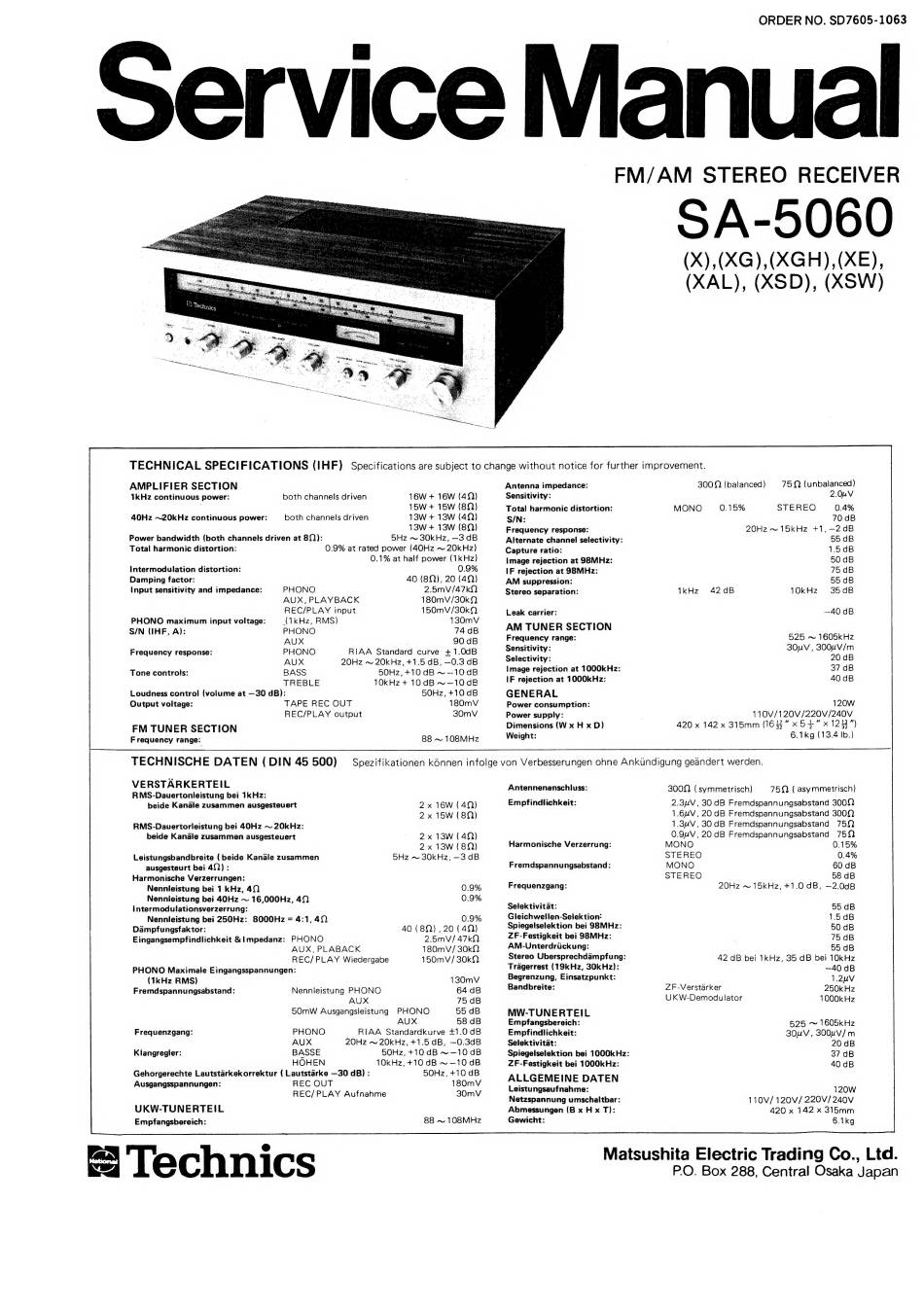

ORDER NO. $D7605-1063
FM/AM
STEREO RECEIVER
SA-5060
( X G ) ,
(XGH), (XE),
(XAL), (XSD), (XSW)
TECHNICAL SPECIFICATIONS (IHF)
Specifications are subject to change without notice for further improvement.
AMPLIFIER
SECTION
1kHz continuous power:
16W + 16W (429)
15W + 15W (82)
13W + 13W (40)
13W + 13W (80)
5Hz ~ 30kHz, —3 dB
0.9% at rated power (40Hz ~ 20kHz)
0.1% at half power (1kHz)
both channels driven
40Hz ~20kHz continuous power:
both channels driven
Power
bandwidth
(both channels driven at 81):
Total harmonic distortion:
Intermodulation distortion:
0.9%
Damping factor:
40 (8), 20 (49)
Input sensitivity and impedance:
PHONO
2.5mV/47k0
AUX, PLAYBACK
180mV/30kQ
REC/PLAY
input
150mV/30kQ
PHONO
maximum
input voltage:
(1kHz, RMS)
130mV
S/N (IHF, A):
PHONO
74 dB
AUX
90dB
Frequency response:
PHONO
RIAA
Standard
curve
+ 1.0dB
AUX
20Hz
~ 20kHz,
+1.5 dB, —0.3 dB
Tone controls:
BASS
50Hz,+10 dB ~—10dB
TREBLE
10kHz
+ 10dB ~—10dB
Loudness control (volume at —30 dB):
50Hz, +10 dB
Output voltage:
TAPE
REC OUT
180mV
REC/PLAY
output
30mV
FM TUNER
SECTION
Frequency range:
88 ~ 108MHz
TECHNISCHE DATEN (DIN 45 500)
VERSTARKERTEIL
RMS-Dauertonleistung bei 1kHz:
beide Kanale zusammen ausgesteuert
2x 16W (49)
2 x 15W (80)
RMS-Dauertorleistung bei 40Hz
~ 20kHz:
beide Kanale zusammen ausgesteuert
2x 138W (40)
2 x 13W (82)
Leistungsbandbreite ( beide Kanale zusammen
5Hz ~ 30kHz, —3 dB
ausgesteurt bei 412) :
Harmonische Verzerrungen:
Nennleistung bei 1 kHz, 42,
0.9%
Nennieistung bei 40Hz ~ 16,000Hz, 40
0.9%
Intermodulationsverzerrung:
Nennleistung bei 250Hz:
8000Hz = 4:1, 42M
0.9%
Dampfungsfaktor:
40 (8M) , 20 (4)
Eingangsempfindlichkeit
& |mpedanz:
PHONO
2.5mV/ 47kQ
AUX, PLABACK
180mV/ 30k
REC/ PLAY Wiedergabe
150mV/ 30k.
PHONO Maximale Eingangsspannungen:
(1kHz RMS)
130mV
Fremdspannungsabstand:
Nennleistung
PHONO
64 dB
AUX
75 dB
5OmW Ausgangsleistung
PHONO
55 dB
AUX
58 dB
Frequenzgang:
PHONO
RIAA
Standardkurve
+1.0dB
AUX
20Hz
~ 20kHz, +1.5 dB, —0.3dB
Klangregler:
BASSE
50Hz, +10 dB ~—10dB
HOHEN
10kHz,+10
dB ~—10dB
Gehorgerechte Lautstarkekorrektur ( Lautstarke —30 dB) :
50Hz, +10 dB
Ausgangsspannungen:
REC OUT
180mV
REC/ PLAY Aufnahme
30mV
UKW-TUNERTEIL
Empfangsbereich:
88 ~
108MHz
Antenna impedance:
Sensitivity:
Total harmonic distortion:
S/N:
Frequency response:
Alternate channel selectivity:
Capture ratio:
Image rejection at 98MHz:
IF rejection at 98MHz:
AM suppression:
Stereo separation:
Leak carrier:
AM TUNER SECTION
Frequency range:
Sensitivity:
Selectivity:
image rejection at 1000kHz:
IF rejection at 1000kHz:
GENERAL
Power consumption:
Power supply:
Dimensions (W x H x D)
Weight:
Antennenanschluss:
Empfindlichkeit:
Harmonische Verzerrung:
Fremdspannungsabstand:
Frequenzgang:
Selektivitat:
Gleichwelien-Selektion:
Spiegelselektion bei 98MHz:
ZF-Festigkeit bei S8MHz:
AM-Unterdriickung:
Stereo Ubersprechdaémpfung:
Tragerrest (19kHz, 30kHz):
Begrenzung, Einsatzpunkt:
Bandbreite:
MW-TUNERTEIL
Empfangsbereich:
Empfindlichkeit:
Selektivitat:
Spiegelselektion bei 1000kHz:
ZF-Festigkeit bei 1000kHz:
ALLGEMEINE
DATEN
Leistungsaufnahme:
Netzspannung umschaltbar:
Abmessungen (B x H x T):
Gewicht:
75
(unbalanced)
2.0KV
STEREO
0.4%
70 dB
20Hz
~ 15kHz
+1,—-2 dB
55 dB
1.5 dB
50 dB
75 dB
55 dB
1kHz
42dB
10kHz
35dB
300 2 (balanced)
MONO
0.15%
—40 dB
525 ~ 1605kHz
30uV , 3002V/m
20 dB
37 dB
40 dB
120W
110V/120V/220V/240V
420 x 142 x 315mm (16 "x54"x 128")
6.1kg (13.4 Ib.)
Spezifikationen kénnen infolge von Verbesserungen ohne Ankundigung geandert werden.
3002 ( symmetrisch)
75, ( asymmetrisch)
2.3uV , 30 dB Fremdspannungsabstand 3000
1.6uV,20 dB Fremdspannungsabstand 3000
1.3u4V, 30 dB Fremdspannungsabstand
750
0.9uV ,20dB Fremdspannungsabstand
751
MONO
0.15%
STEREO
0.4%
MONO
60 dB
STEREO
58 dB
20Hz ~ 15kHz, +1.0 dB, ~—2.0dB
55 dB
1.5dB
50 dB
75 dB
55 dB
42 dB bei 1kHz, 35 dB bei 10kHz
—40 dB
1.2uV
ZF-Verstarker
250kHz
UKW-Demodulator
1000kHz
525 ~ 1605kHz
30uV, 300Ln-V/ m
20 dB
37 dB
40 dB
120W
110V/120V/ 220V/240V
420 x 142 x 315mm
6.1kg
Matsushita Electric Trading Co., Ltd.
P.O. Box 288, Central Osaka Japan
