ORDER NO. SD7607-1101

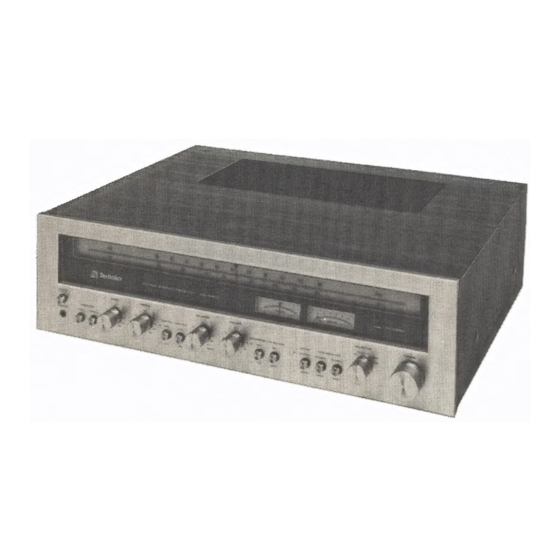

FM/AM STEREO RECEIVER
SA-5460
(X), (XG), (XGH),
(XSD), (XSW), (XE)
TECHNICAL
SPECIFICATIONS
(IHF) Specifications are subject to change without notice for further improvement.
AMPLIFIER
SECTION
1kHz continuous power:
78W + 78W (41)
68W + 68W (82)
72W + 72W (40)
65W + 65W (82)
both channles driven at 8
10Hz
~ 40kHz, —3dB
0.1% at rated power (20Hz ~ 20kHz)
0.05% at half power (1kHz)
intermodulation distortion:
0.5%
Damping factor.
55 (80), 27.5 (4)
Input sensitivity and impedance:
PHONO
2.5mV/47k1.
AUX, TAPE 2 PLAYBACK
150mV/35kN.
TAPE 1 PLAYBACK,
REC/ PLAY
input
180mV/40k0.
both channels driven
20Hz ~ 20kHz continuous power:
both channels driven
Power bandwidth:
Total harmonic distortion:
PHONO maximum input voltage:
(1kHz, RMS)
150mV
S/N (IHF, A):
PHONO
78 dB
AUX
95dB
Frequency response:
PHONO
RIAA Standard curve 40.2dB
AUX
20Hz ~
20kHz, +0.5dB
Tone controls:
BASS
50Hz, +13dB ~—13dB
TREBLE
10kHz +12dB
~—12dB
Loudness control (volume at —30dB):
50Hz, +9dB
Output voltage:
TAPE 1 REC OUT
180mV
TAPE 2 REC OUT
150mV
TAPE 1 REC/PLAY
output
30mV
7kHz
—6dB/oct.
100Hz, —6dB/oct.
High fillter:
Low filter:
VERSTARKERTEIL
RMS-Dauertonleistung bei 1kHz:
beide Kanale zusammen ausgesteuert
2 x 78W (429)
2 x 68W (80)
RMS-Dauertonleistung bei 20Hz ~ 20kHz:
beide Kanale zusammen ausgesteuert
2 x 72W (40)
2 x 65W (8)
Leistungsbandbreite (beide Kanale zusammen
10Hz ~ 40kHz, —3dB
ausgesteuerbei 4()):
Harmonische Verzerrungen:
Nennleistung bei 40Hz ~ 16,000Hz, 4M
0.1%
Intermodulationsverzerrung:
Nennleistung bei 250Hz:
8000Hz
= 4:1
41)
0.5%
Dampfungsfaktor:
55 (8),27.5
(49)
Eingangsempfindlichkeit & Impedanz:
PHONO
2.5mV/47kN
AUX, TAPE 2 PLAYBACK
150mV/35kN.
TAPE
1 PLAYBACK,
REC/PLAY
Wiedergabe
180mV/40kN.
PHONO Maximale Eingangsspannungen: (1kHz RMS)
150mV
Fremdspannungsabstand:
Nennleistung PHONO
65dB
AUX
80d8
50mW Ausgangsleistung
PHONO
50dB
AUX
50dB
Frequenzgang:
20Hz ~ 20kHz, +0.5dB
Klangregler:
BASSE
50Hz, +13dB ~ —13dB
HOHEN
10kHz, +12dB ~—12dB
Gehorgerechte Lautstaérkekorrektur (Lautstarke —30dB):
50Hz, +9dB
Ausgangsspannungen:
TAPE 1 REC OUT
180mV
TAPE 1 REC/PLAY Aufnahme
30mvV
TAPE 2 REC OUT
150mV
7kHz, —6dB/oct.
100Hz, —6dB/oct.
Hochtonfilter:
Tieftonfilter:
Technics
FM
TUNER
SECTION
Frequency range:
Antenna terminals:
Sensitivity:
Total harmonic distortion.
S/N:
Frequency response:
Alternate channel selectivity:
Capture ratio:
Image rejection at 98MHz:
IF rejection at 98MHz:
AM suppression:
Stereo separation:
Leak carrier:
AM TUNER SECTION
Frequency range:
Sensitivity:
Selectivity:
Image rejection at 1000kHz:
IF rejection at 1000kHz:
GENERAL
Power consumption:
Power supply:
Dimensions (W x H x D)
Weight:
UKW-TUNERTEIL
Empfangsbereich:
Antennenanschluss:
Empfindlichkeit:
Harmonische Verzerrung.
Fremdspannungsabstad
Frequenzgang:
Selektivitat:
Gleichwellen-Selektion:
Spiegelselektion bei 98MHz:
ZF-Festigkeit bei SSMHz:
AM-Unterdriickung:
Stereo Ubersprechddmpfung:
Tragerrest (19kHz, 30kHz):
Begrenzung, Einsatzpunkt:
Bandbreite:
AM-TUNERTEIL
Empfangsbereoich:
Empfindlichkeit:
Selektivitat:
Spiegelselektion bei 1000k Hz:
ZF-Festigkeit bei 1000kHz:
ALLGEMEINE
DATEN
Leistungsaufnahme:
Netzspannung umschaltbar:
Abmessungen (B x H x T):
Gewicht:
88 ~ 108MHz
3002 (balanced)
752 (unbalanced)
1.8uV
MONO
0.15%
STEREO
0.25%
MONO
75dB
STEREO
72dB
20Hz~15kHz,
+0.2dB —0.8dB
70dB
1.5d8
53dB
80dB
$5dB
1kHz
45dB
10kHz2
35dB
—65dB (19kHz)
—75dB (38kHz)
525 ~ 1605kHz
30uV, 2604 /m
2208
470B
40dB
500Ww
110V/120V/220V/240V
220V/240V (Set for England (XE))
500 x 150 x 420mm (19-11/16" x 5-29/32 x 16-17/32"')
14kg (30.9 b.)
TECHNISCHE
DATEN
(DIN 45 500)
Spezifikationen kénnen infolge von Verbesserungen ohne Ankundigung geandert werden.
88 ~108MHz
3002 (symmetrisch)
75 (asymmetrisch)
1.8uV, 30dB Fremdspannungsabstand 3000
1.5uV, 20dB Fremdspannungsabstand 3002
1.3uV, 30dB Fremdspannungsabstand
750
0 9uV, 20dB Fremdspannungsabstand
752
MONO
0.15%
STEREO
0.25%
MONO
56dB
STEREO
54dB
20Hz
~ 15kHz, +0.2dB, —0.8dB
70dB
1.5dB
53dB
80dB
55dB
45dB bei 1kHz, 35dB bei 10kHz
—65dB
bei 19kHz, —75dB
bei 38kHz
1.0KV
ZF-Verstaker
250k Hz
UKW-Demodulator
1000kHz
525 ~ 1605kHz
30KV, 260LV/m
22dB
4708
40dB
500wWw
110V/120V/220V/240V
500 x 150 x 420mm
14kg
P.O. Box 288, Central Osaka Japan
